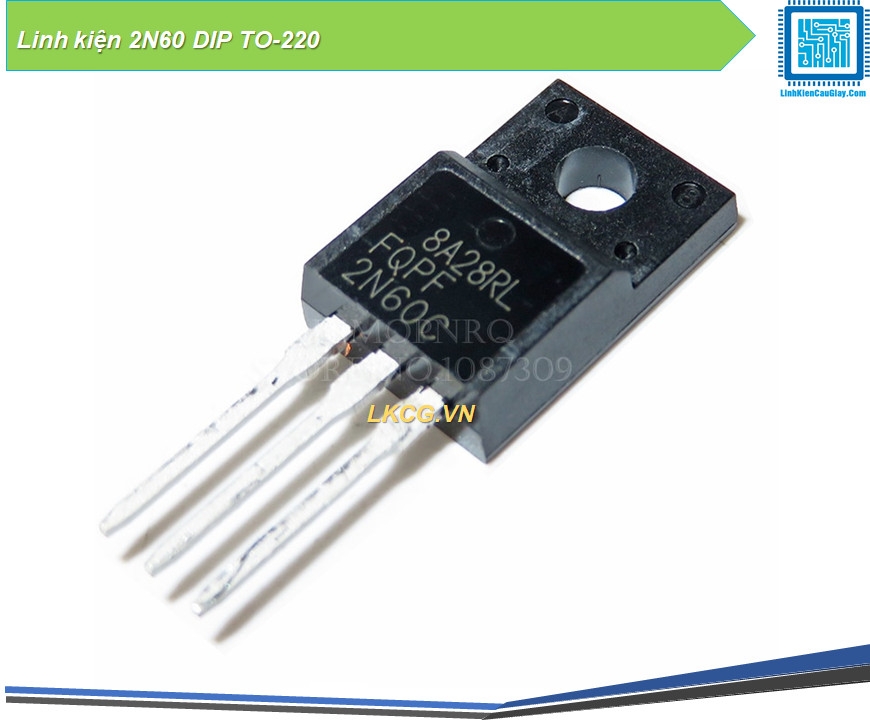

Linh kiện 2N60 DIP TO-220 600V kênh N
(Mã SP:PVN3165)
Thương hiệu: Chưa cập nhật |
Đánh giá
:Giá
:6.000₫
8.000₫
-25%
Mô tả :
Đang cập nhật ...
Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...
Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"
Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD
Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

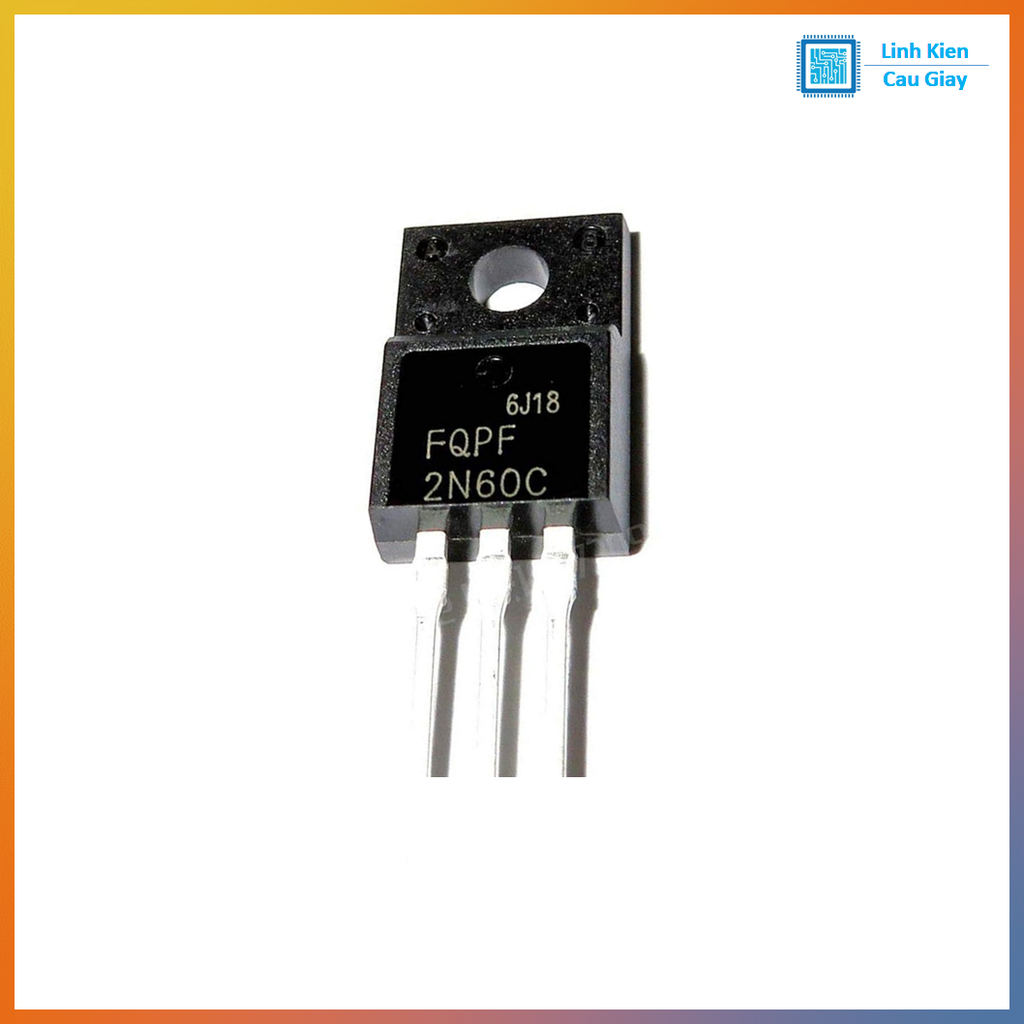

MOSFET 2N60 TO-220 N-kênh 600V (Transistor công suất 2N60)
Mô tả sản phẩm
2N60 TO-220 là MOSFET N-Channel điện áp cao 600V, phù hợp sửa chữa và chế tạo nguồn xung (SMPS), mạch inverter, driver tải cảm ứng. Linh kiện dạng TO-220 dễ hàn, tản nhiệt tốt, dùng phổ biến trong mạch nguồn TV/adapter/sạc, mạch đóng cắt PWM và các ứng dụng điều khiển tải.
2N60 là transistor MOSFET kênh N chuyên dùng cho các mạch đóng cắt điện áp cao. Dạng chân TO-220 chắc chắn, dễ lắp tản nhiệt, phù hợp cho thợ sửa nguồn và DIY điện tử. Linh kiện thường xuất hiện trong nguồn xung, mạch kích, mạch điều khiển tải cuộn dây/biến áp xung, giúp đóng/ngắt nhanh theo xung PWM để tối ưu hiệu suất.
Ứng dụng
Nguồn xung SMPS: adapter, sạc, TV, màn hình
Mạch inverter/driver biến áp xung
Mạch đóng cắt tải điện áp cao, PWM công suất
Mạch điều khiển tải cảm ứng: cuộn dây, relay, motor DC (có bảo vệ phù hợp)
DIY: mạch kích điện, mạch chuyển đổi, mạch thí nghiệm công suất

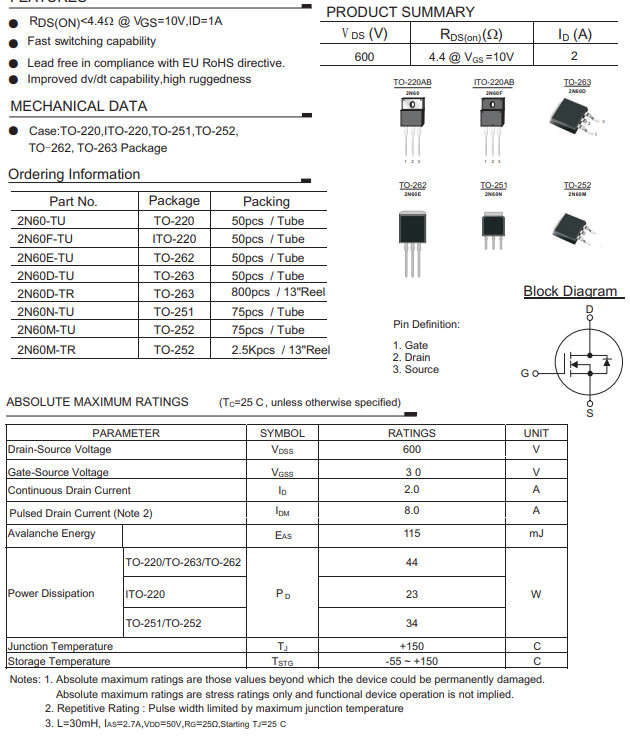

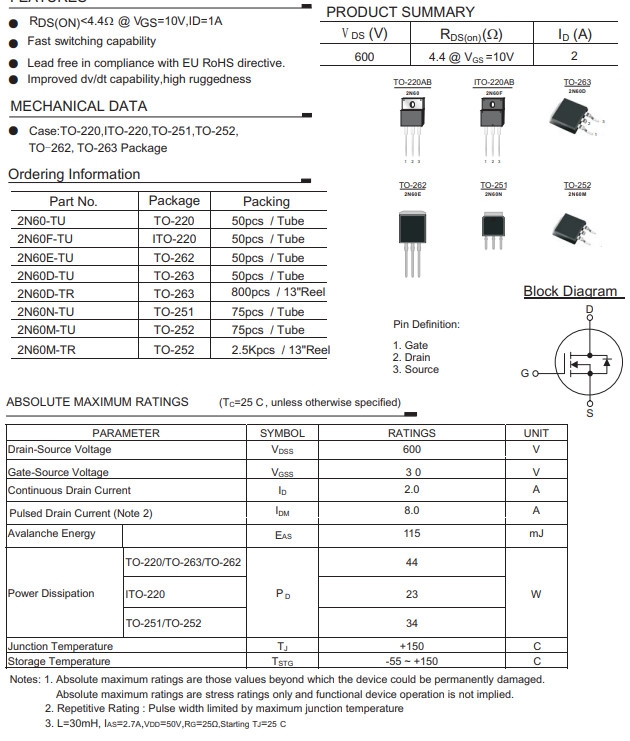

Sơ đồ chân
Nhìn mặt chữ (mặt phẳng có in mã linh kiện) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Lưu ý: Tab tản nhiệt (lưng kim loại) thường nối với Drain (D).

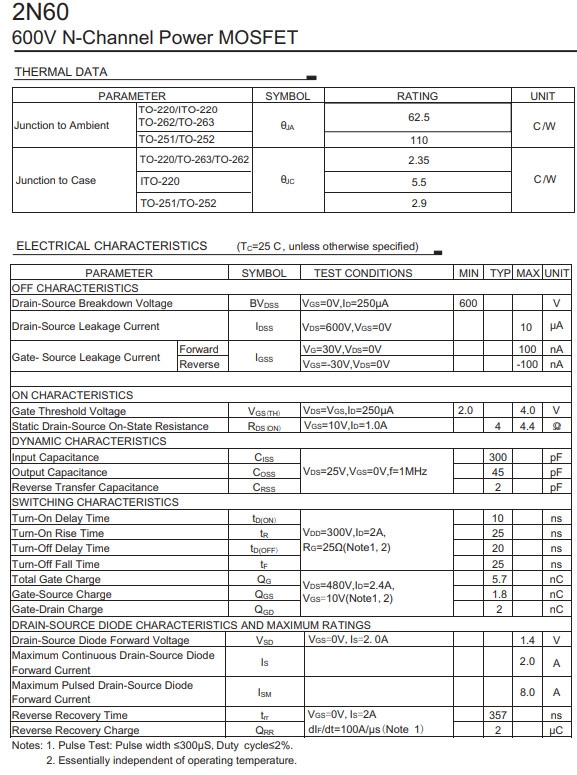

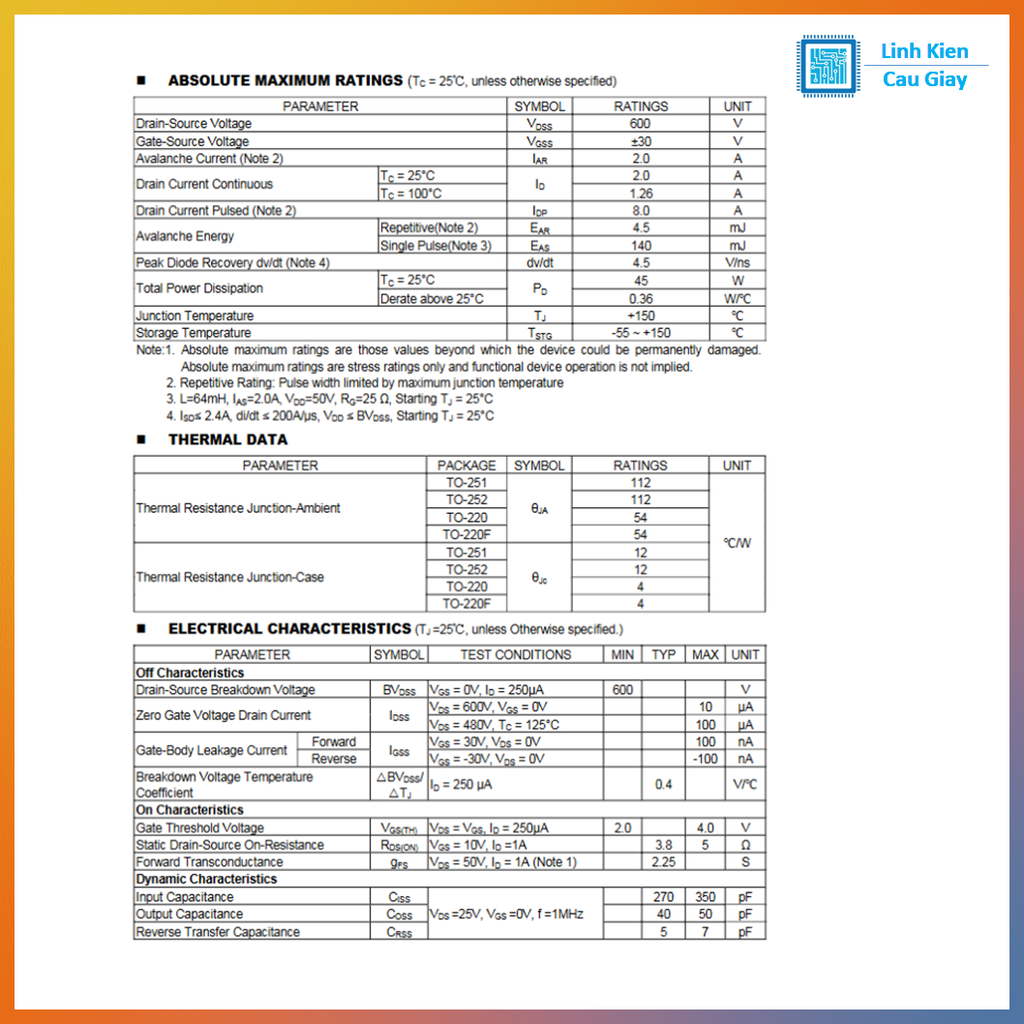

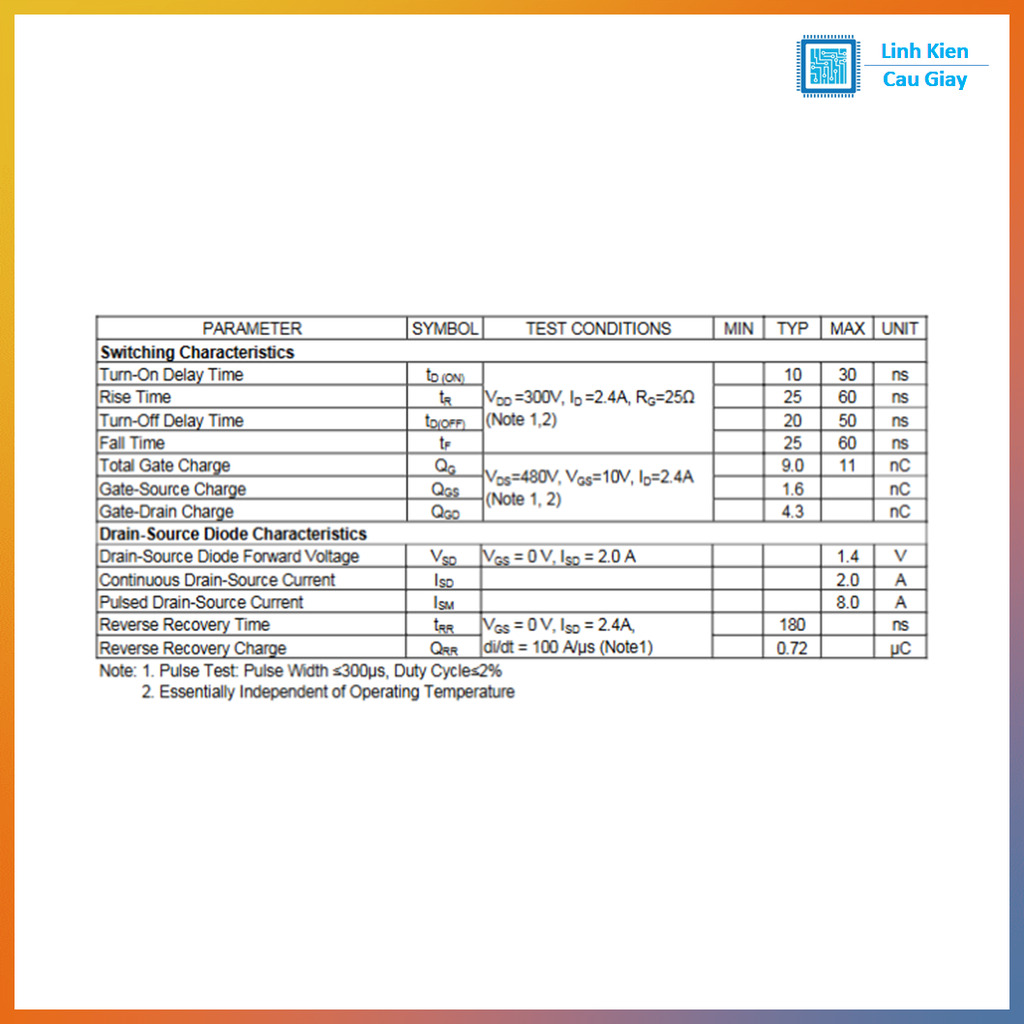

Thông số kĩ thuật
Loại: N-Channel Power MOSFET
VDS (Điện áp Drain-Source): 600V
ID (Dòng Drain): khoảng 2A (tùy hãng/phiên bản)
VGS (Điện áp Gate-Source): ±20V (thường gặp)
Đóng gói: TO-220 (3 chân)
Đặc tính: phù hợp đóng cắt
