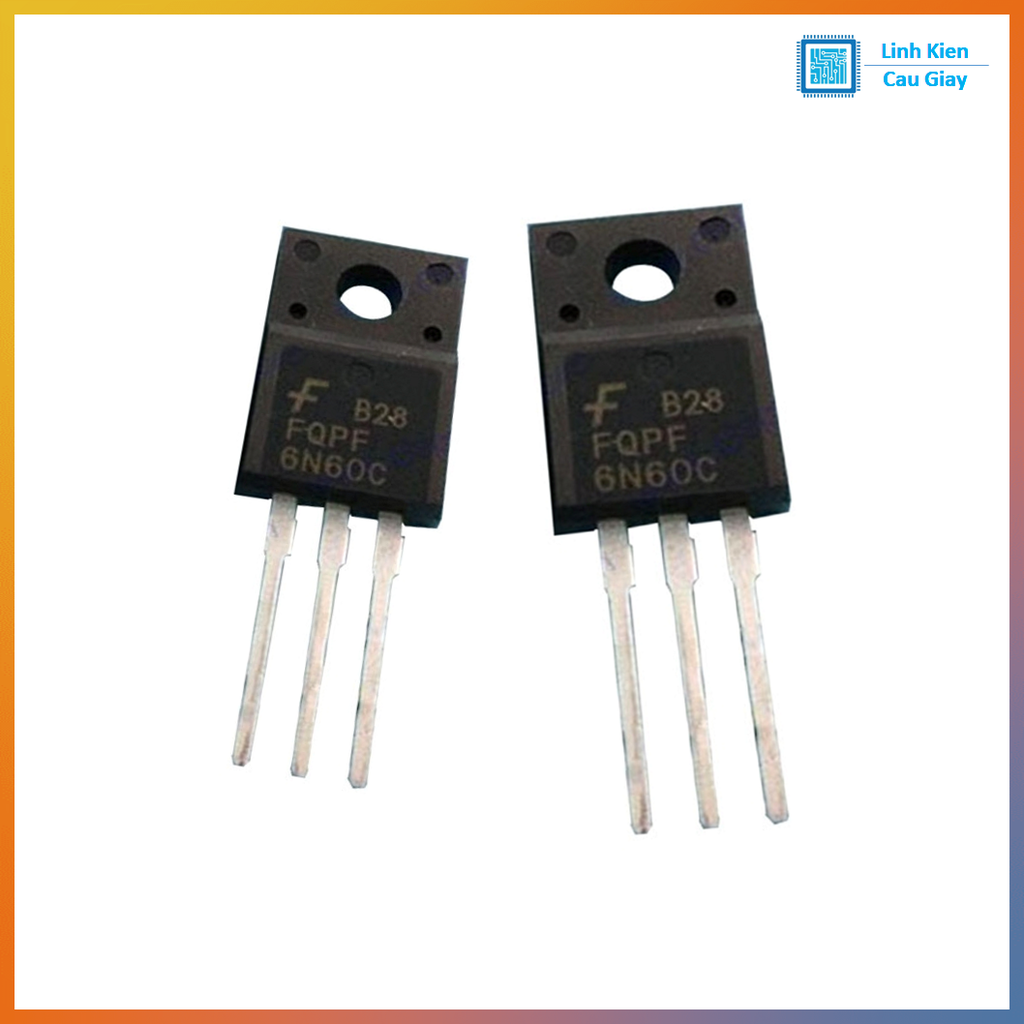

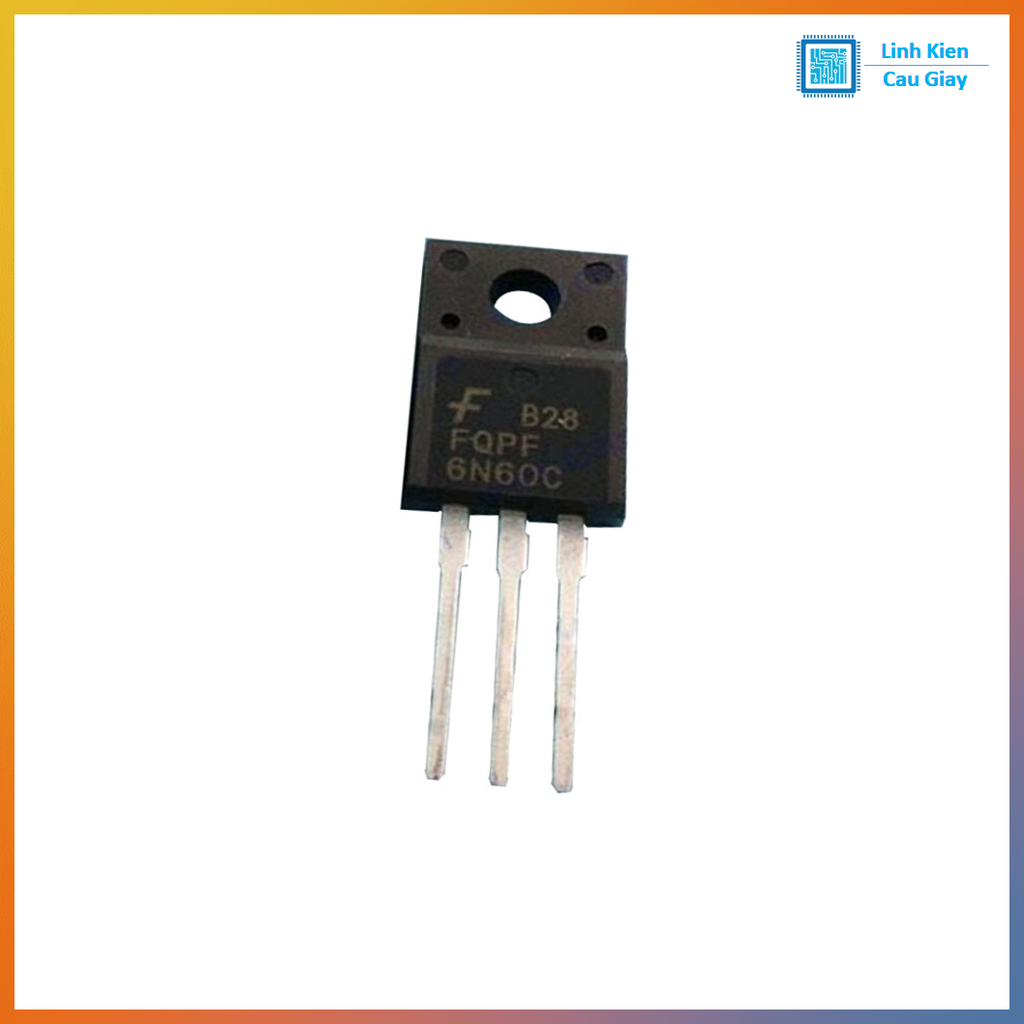

MOSFET 6N60C TO-220 N-kênh 600V (Transistor công suất 6N60C)

Mô tả sản phẩm

6N60C TO-220 là MOSFET N-Channel điện áp cao 600V, dòng tải tốt, chuyên dùng cho nguồn xung (SMPS), mạch inverter, mạch kích biến áp xung và các ứng dụng đóng cắt PWM công suất. Dạng TO-220 dễ hàn, dễ bắt tản nhiệt, phù hợp sửa chữa bo nguồn TV/adapter/sạc và chế tạo mạch công suất điện áp cao.

6N60C là MOSFET kênh N dùng làm khóa công suất trong các mạch điện áp cao. Linh kiện đóng/ngắt nhanh theo xung PWM, giúp mạch nguồn xung hoạt động hiệu quả và ổn định. Vỏ TO-220 chắc chắn, tản nhiệt tốt khi gắn heatsink, phù hợp cả thợ sửa chữa lẫn DIY.

Ứng dụng

Nguồn xung SMPS: TV, màn hình, adapter, sạc, nguồn tổ ong
Mạch inverter/driver biến áp xung, mạch kích
Mạch đóng cắt PWM công suất điện áp cao
Điều khiển tải cảm ứng (biến áp xung, cuộn dây) kèm mạch bảo vệ/snubber
Thay thế MOSFET 600V tương đương (đúng chân, đúng thông số)

Sơ đồ chân

Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Lưu ý: Tab tản nhiệt (lưng kim loại) thường nối với Drain (D).

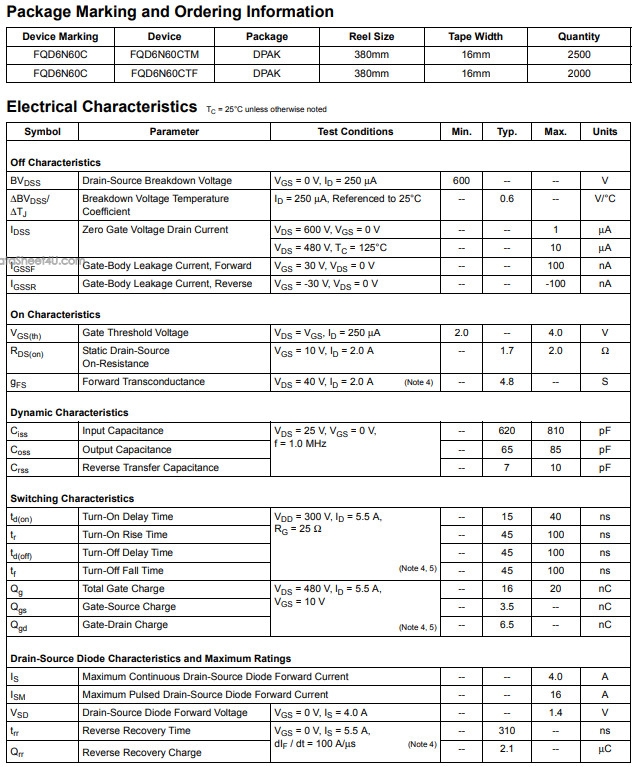

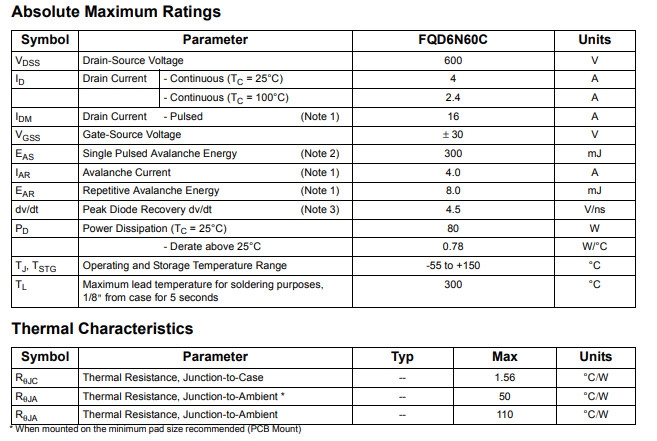

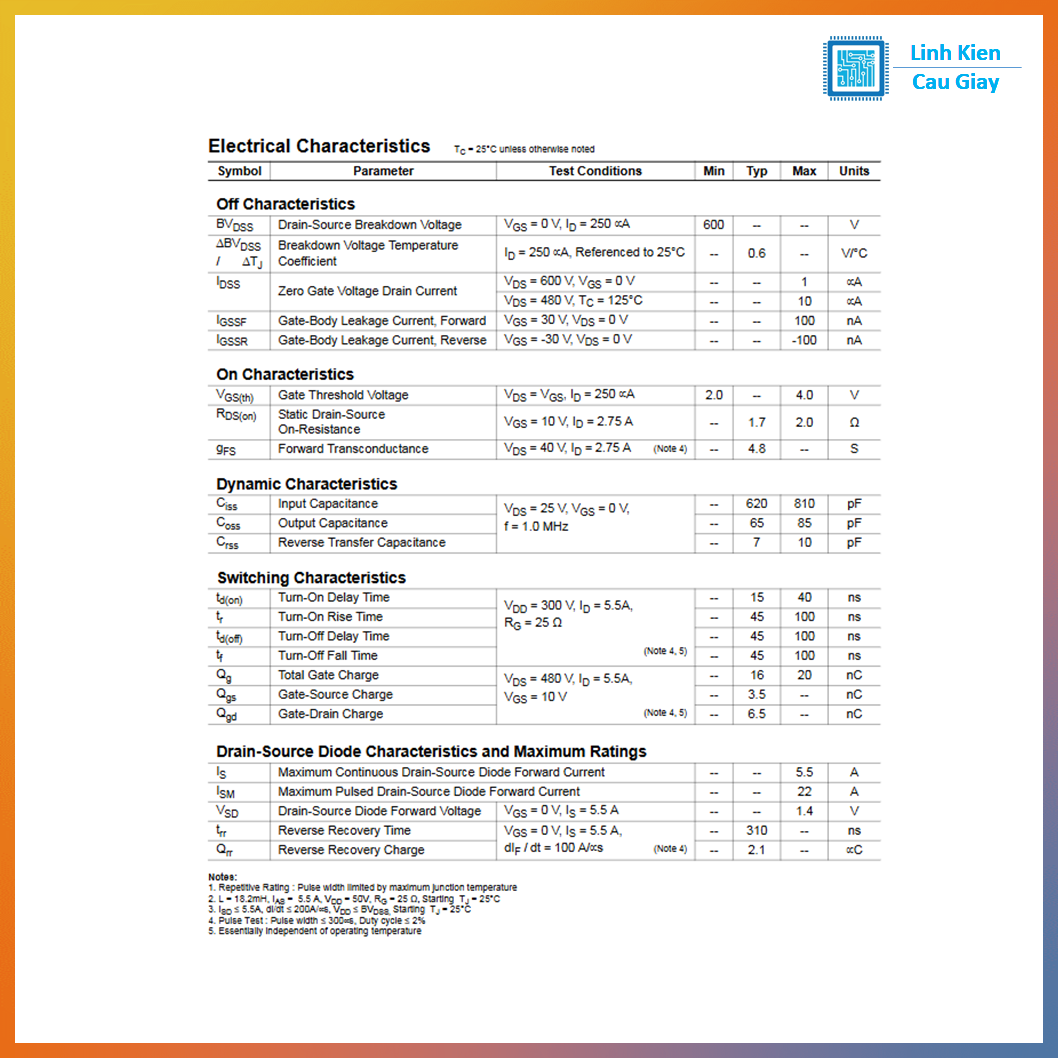

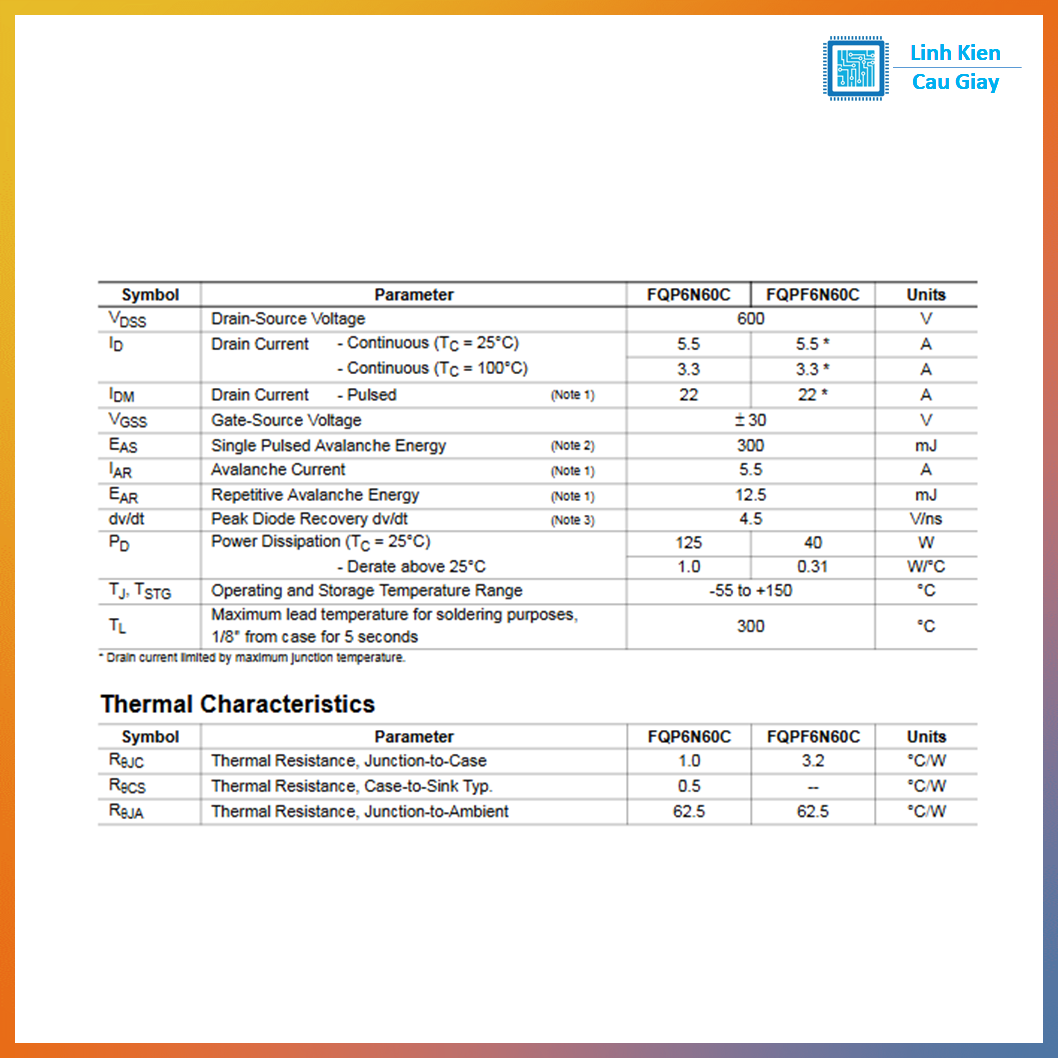

Thông số kĩ thuật

Loại: N-Channel Power MOSFET
VDS (Drain-Source): 600V
ID (Dòng Drain): khoảng 6A (tùy hãng/phiên bản)
VGS (Gate-Source): ±20V (thường gặp)
Đóng gói: TO-220 (3 chân)
Đặc tính: phù hợp đóng cắt tần số cao, cần tản nhiệt khi tải lớn

Hướng dẫn sử dụng

Xác định đúng chân G-D-S trước khi lắp/hàn
Khi chạy tải nặng: bắt tản nhiệt, có thể dùng mica/cách điện nếu bắt chung vào khung kim loại (vì tab thường là Drain)
Gate nên có điện trở gate (thường 10–100Ω) để giảm nhiễu và dao động
Mạch nguồn xung nên có snubber/clamp theo thiết kế để chống quá áp đỉnh tại Drain
Trước khi thay trên bo nguồn: kiểm tra linh kiện xung quanh (diode nhanh, tụ, điện trở mồi, IC PWM/driver…) để tránh nổ lại

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
