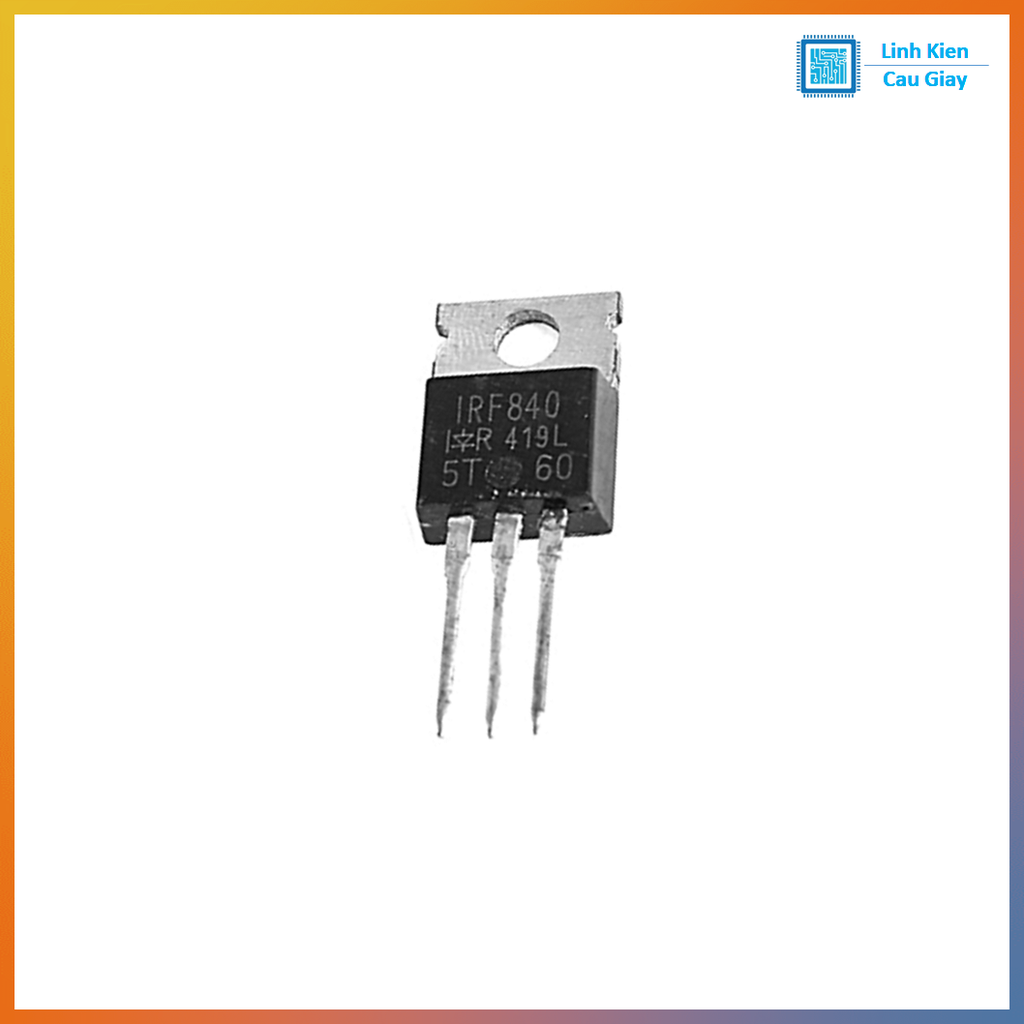

MOSFET IRF840 TO-220 500V (Transistor công suất IRF840)
Mô tả sản phẩm
IRF840 TO-220 là MOSFET N-Channel điện áp cao 500V, dùng rất phổ biến trong mạch nguồn xung (SMPS), mạch kích/inverter, driver biến áp xung và các ứng dụng đóng cắt PWM. Dạng chân cắm TO-220 dễ hàn, dễ thay thế khi sửa nguồn TV/adapter/sạc, bắt tản nhiệt thuận tiện giúp linh kiện chạy ổn định và bền hơn.
IRF840 là MOSFET kênh N chuyên cho ứng dụng điện áp cao, thường làm “khóa công suất” đóng/ngắt nhanh theo xung PWM. Linh kiện phù hợp thay thế/sửa chữa các bo nguồn thông dụng và làm mạch DIY công suất, ưu điểm là dễ lắp, dễ bắt tản nhiệt (heatsink) nhờ vỏ TO-220.
Nguồn xung SMPS: adapter, sạc, TV, màn hình, nguồn tổ ong
Mạch kích biến áp xung, mạch inverter/UPS công suất nhỏ–trung bình
Mạch đóng cắt PWM tải điện áp cao, mạch chopper
Thực hành/DIY các mạch công suất (cần tuân thủ an toàn điện)

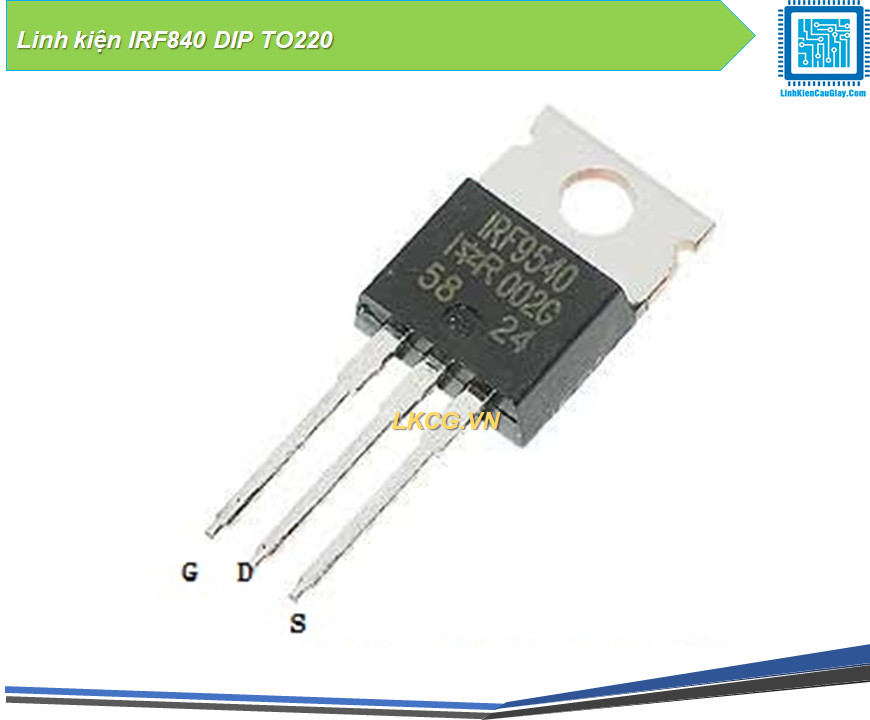

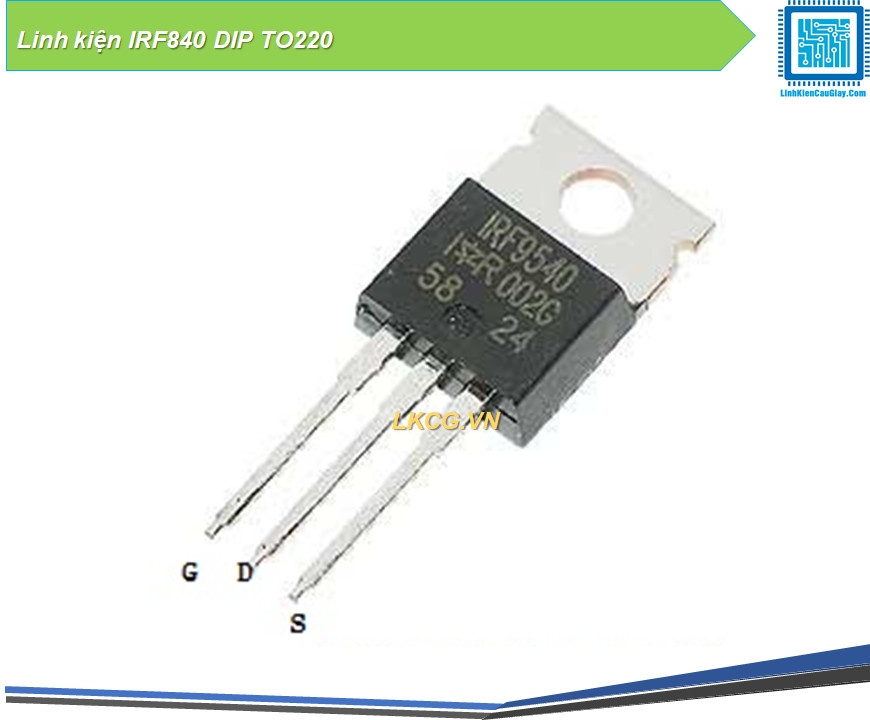

Nhìn mặt chữ (mặt có in mã) hướng về bạn, chân hướng xuống
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)

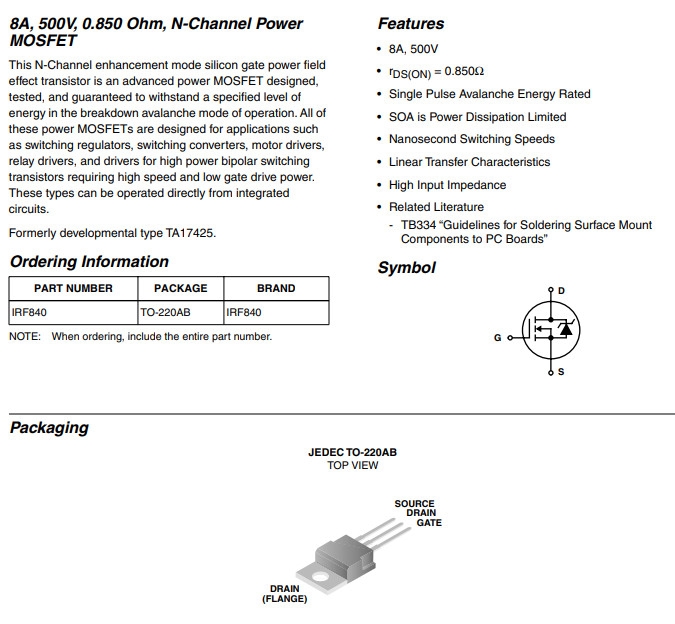

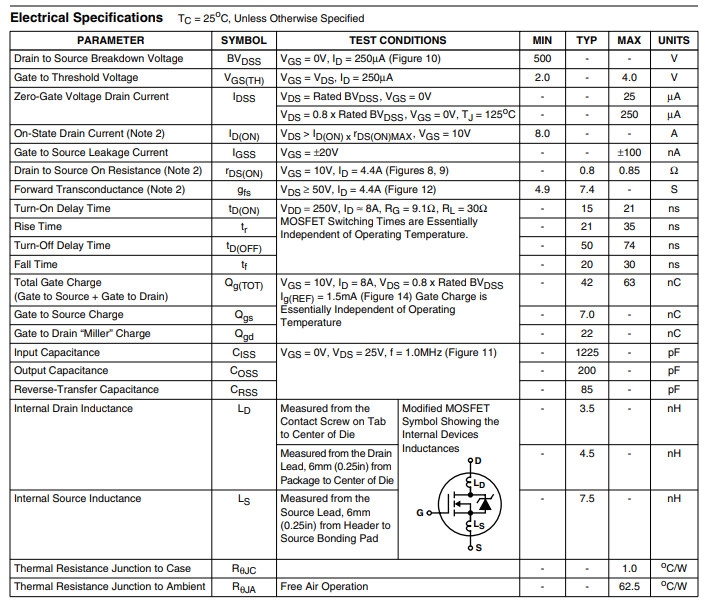

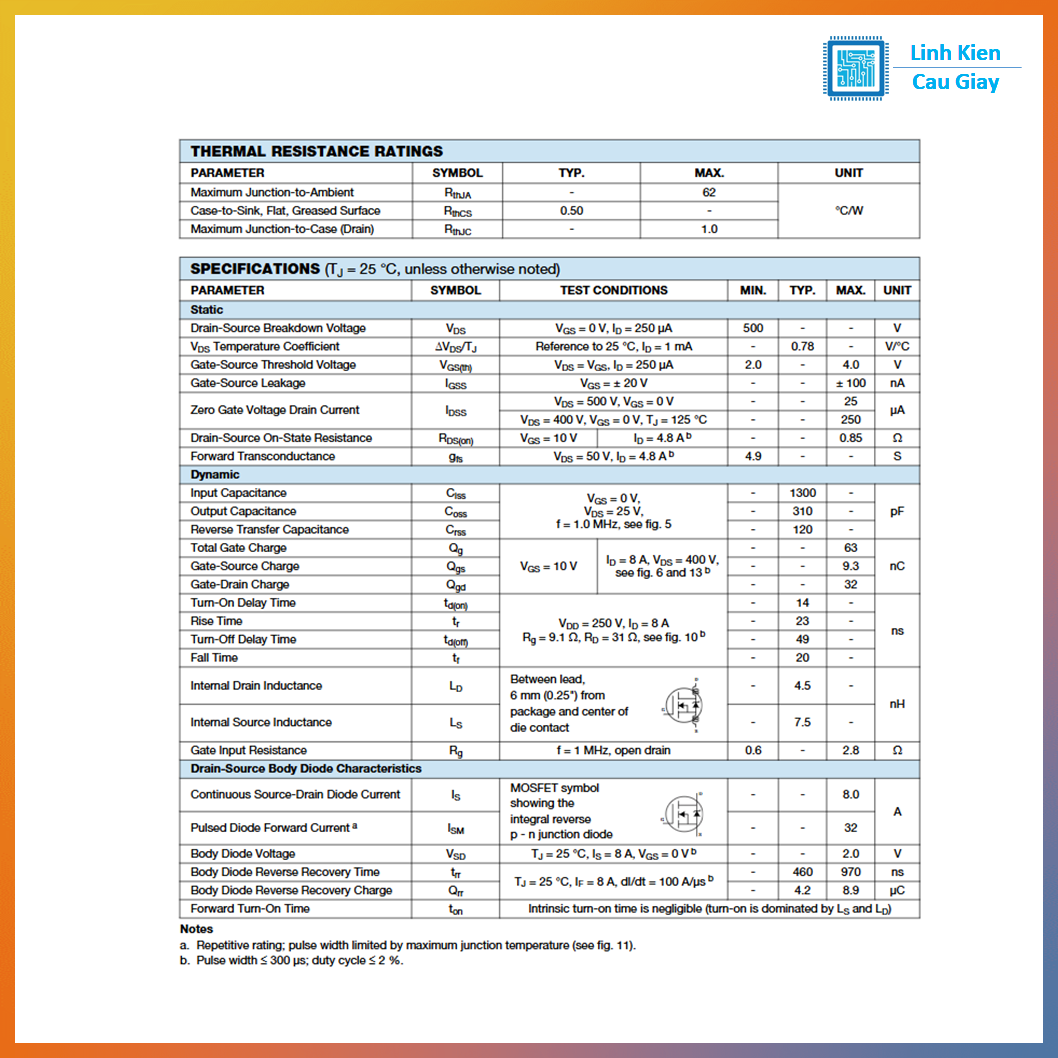

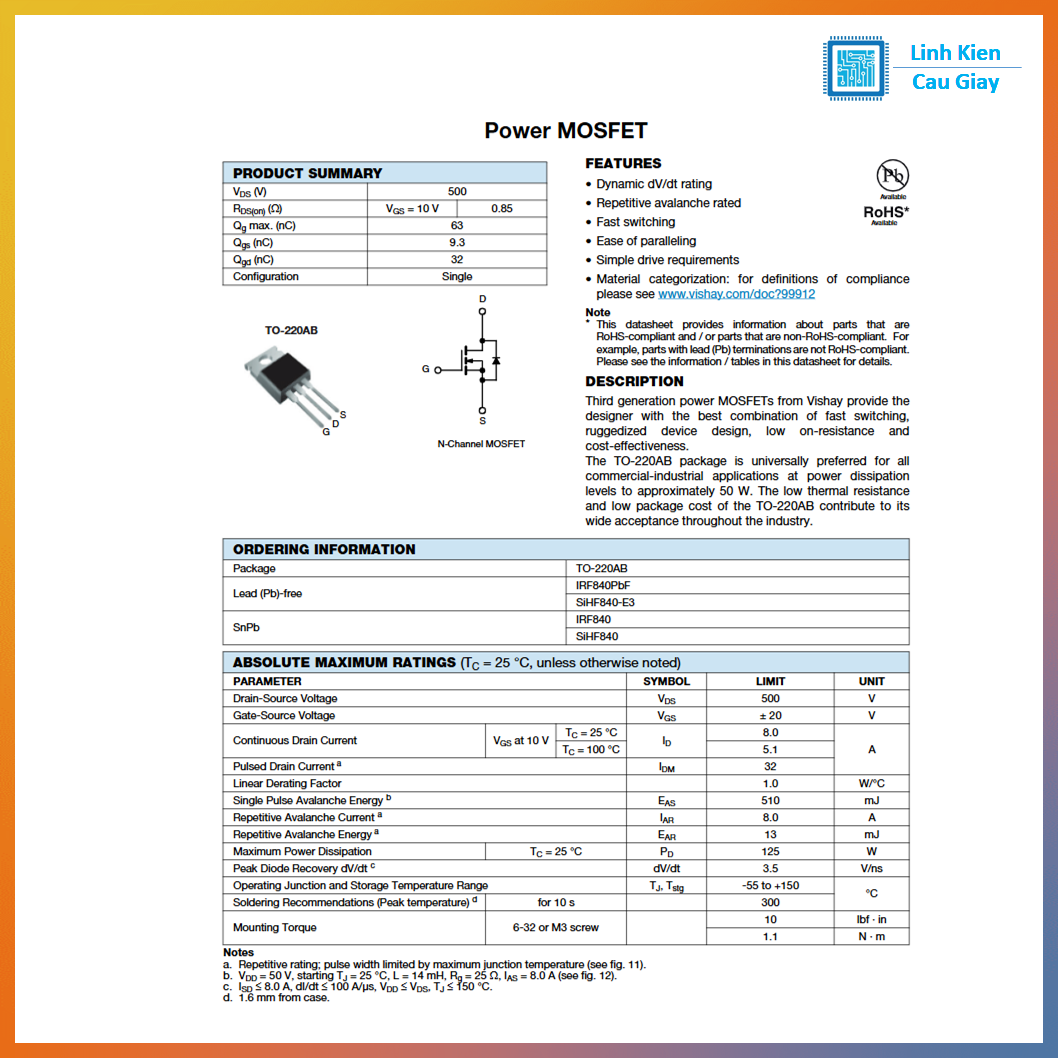

Loại: N-Channel Power MOSFET
VDS (Drain-Source): 500V
ID (Dòng Drain liên tục): khoảng 8A (tùy hãng/điều kiện tản nhiệt)
VGS (Gate-Source max): ±20V
RDS(on): khoảng 0.85Ω (mức điển hình theo nhiều phiên bản IRF840)
Đóng gói: TO-220 (3 chân)
Hướng dẫn sử dụng
Hàn đúng chân G-D-S, kiểm tra lại trước khi cấp nguồn
Bắt tản nhiệt khi chạy tải lâu hoặc thấy nóng; lưu ý tab là Drain nên nếu bắt vào khung kim loại cần cách điện khi cần thiết
Gate nên có điện trở gate (thường 10–100Ω) để giảm nhiễu/ringing (tùy mạch)
Với mạch nguồn xung nên có snubber/clamp đúng thiết kế để hạn chế quá áp đỉnh tại Drain
Khi thay trong bo nguồn: nên kiểm tra diode nhanh, tụ, điện trở mồi, IC PWM/driver để tránh thay xong nổ lại
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
