MOSFET 1N60 TO-252 (DPAK) 600V kênh N (dùng nguồn xung, driver)

Mô tả sản phẩm

1N60 TO-252 (DPAK) là MOSFET kênh N điện áp cao 600V chuyên dùng cho nguồn xung SMPS, PWM motor, DC-DC hiệu suất cao, mạch cầu/bridge. Linh kiện có ưu điểm đóng cắt nhanh, gate charge thấp, độ bền tốt (avalanche, dv/dt cải thiện) nên rất hợp làm khóa công suất ở các mạch chuyển mạch tốc độ cao.

1N60 là MOSFET cao áp, thường được chọn cho các mạch cần tốc độ chuyển mạch và độ bền khi có xung áp; phù hợp các thiết kế nguồn xung/điều khiển công suất điện áp cao

Ứng dụng

Nguồn xung (power supplies), SMPS
Điều khiển động cơ PWM (PWM motor controls)
Bộ chuyển đổi DC-DC hiệu suất cao, mạch cầu (bridge circuits)

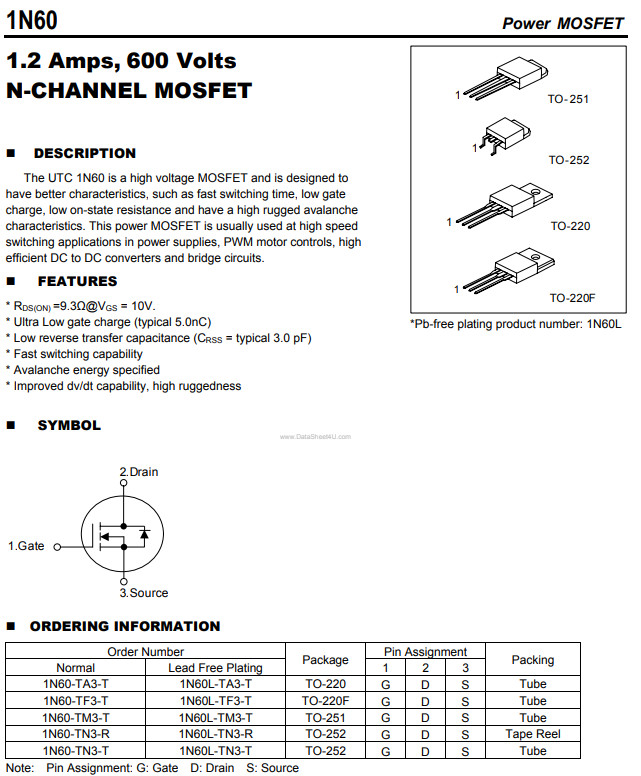

Sơ đồ chân

Pin 1: G (Gate)
Pin 2: D (Drain)
Pin 3: S (Source)

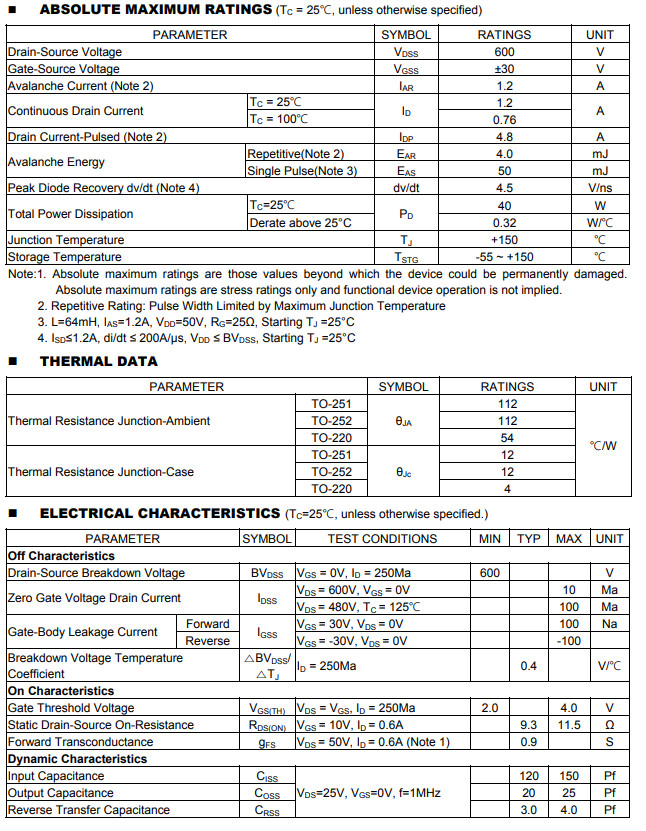

Thông số kĩ thuật

VDSS: 600V
ID liên tục: 1.2A
VGSS: ±30V
RDS(on): typ 9.3Ω, max 11.5Ω @ VGS=10V, ID=0.6A
Total Gate Charge Qg: typ 5.0nC
Đóng gói có TO-252 (tape & reel)

Hướng dẫn sử dụng

Đây không phải MOSFET logic-level: muốn dẫn ổn và đúng thông số RDS(on) nên thiết kế kích VGS ~10V.
TO-252 tản nhiệt chủ yếu qua đồng PCB: nên đổ đồng lớn ở pad tản nhiệt, đi dây vòng dòng xung ngắn để giảm nhiễu và giảm nóng.
Trong nguồn xung/biến áp: nên có mạch dập xung (snubber/TVS) theo thiết kế để tăng độ bền khi gặp xung áp (avalanche/dv/dt).

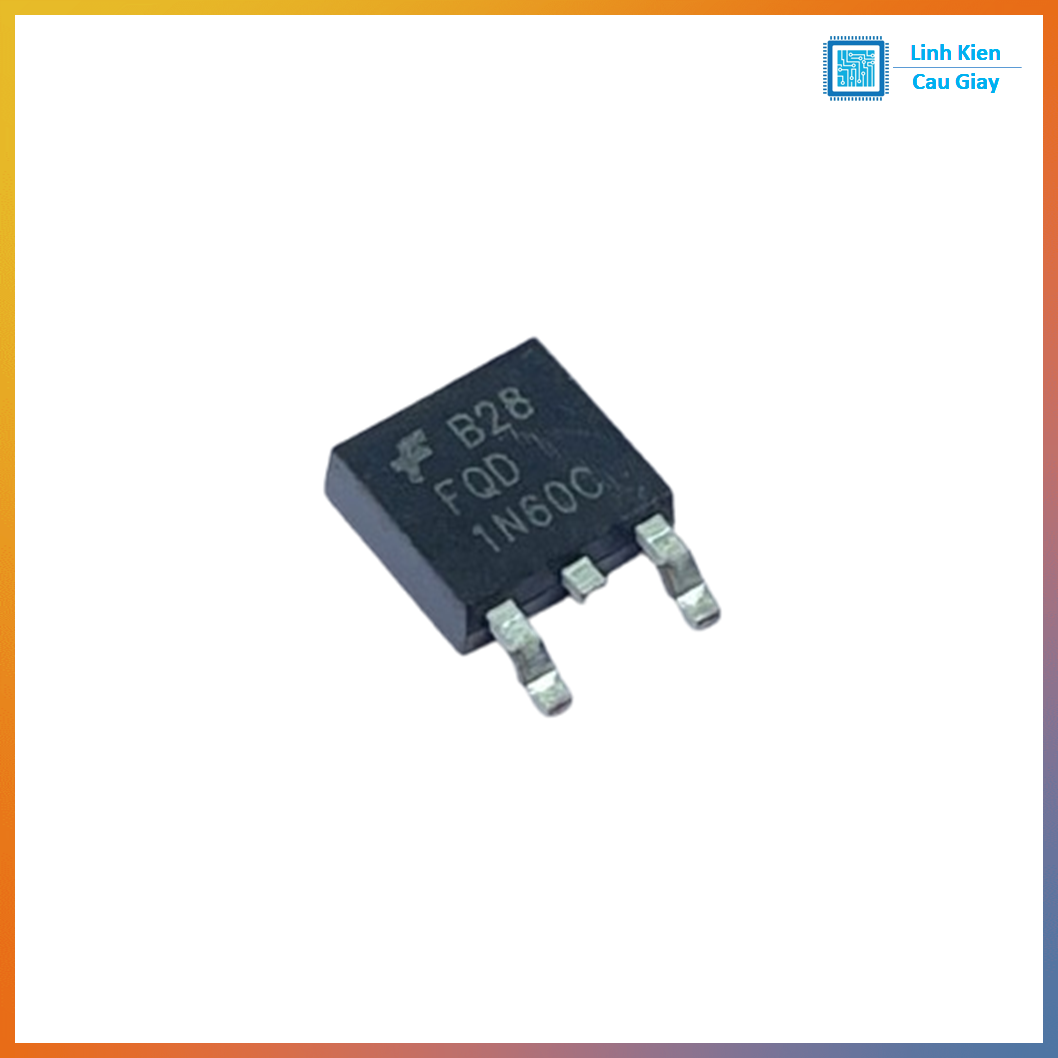

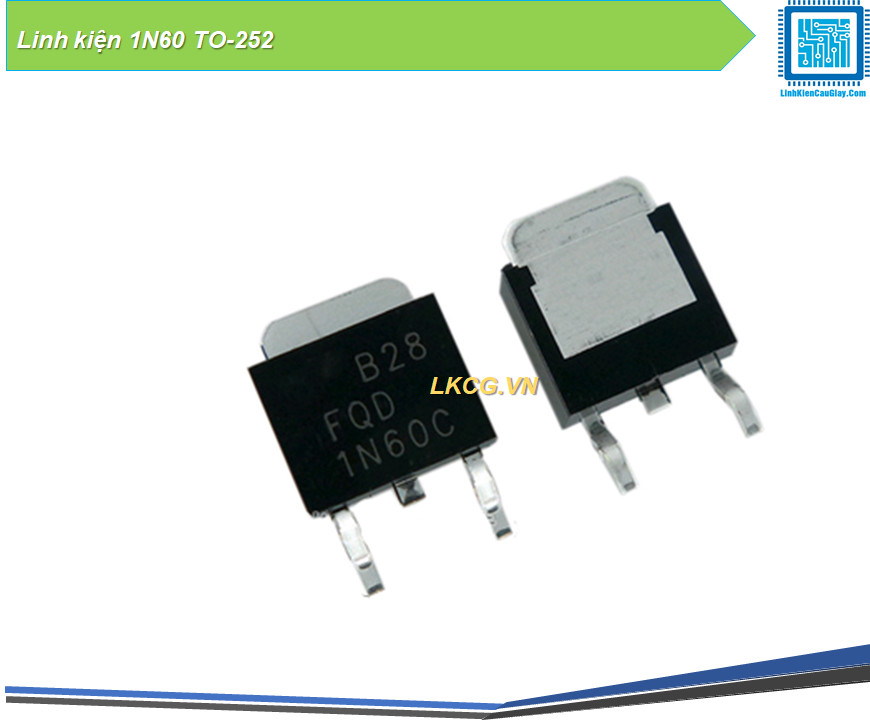

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
