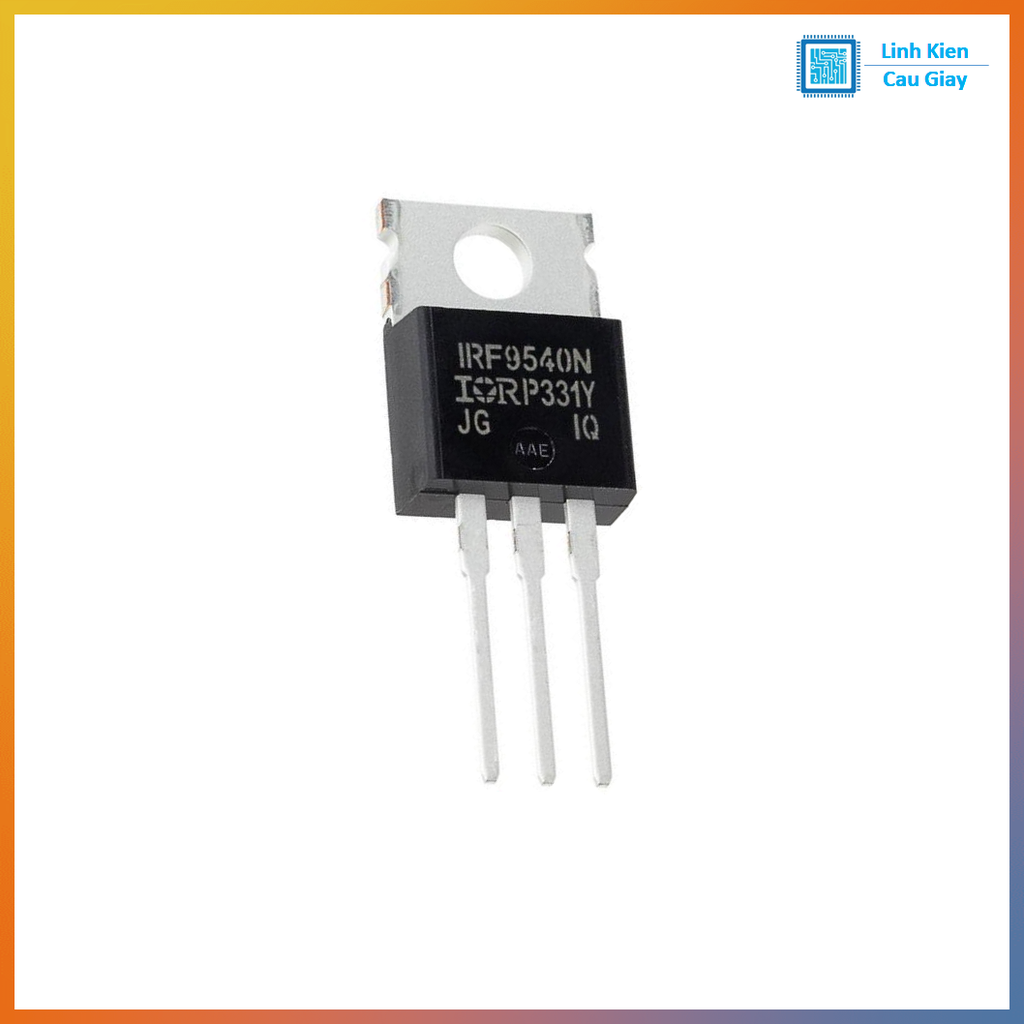

MOSFET kênh P IRF9540N TO-220 (Transistor công suất IRF9540N)
Mô tả sản phẩm
IRF9540N TO-220 là MOSFET công suất kênh P (P-Channel), phù hợp cho các mạch đóng cắt nguồn DC kiểu high-side, bảo vệ ngược cực, điều khiển tải 12V–24V, nguồn xung và mạch công suất. Dạng TO-220 dễ hàn, dễ bắt tản nhiệt, linh kiện phổ biến cho sửa chữa và DIY điện tử.
IRF9540N là MOSFET P-Channel dùng để đóng/ngắt tải phía dương nguồn (high-side) rất tiện khi bạn muốn bật/tắt tải mà vẫn giữ mass chung. Linh kiện chịu áp cao, dòng tải lớn, phù hợp làm khóa công suất cho tải DC như motor, LED công suất, solenoid, mạch bảo vệ, mạch nguồn.
Công tắc high-side cho tải 12V/24V (bật/tắt tải ở cực dương)
Mạch bảo vệ ngược cực (reverse polarity protection)
Điều khiển motor DC, van điện từ, LED công suất (kèm diode bảo vệ tải cảm ứng)
Mạch nguồn, mạch công suất, DIY robot/xe điện/điện mặt trời DC
Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)

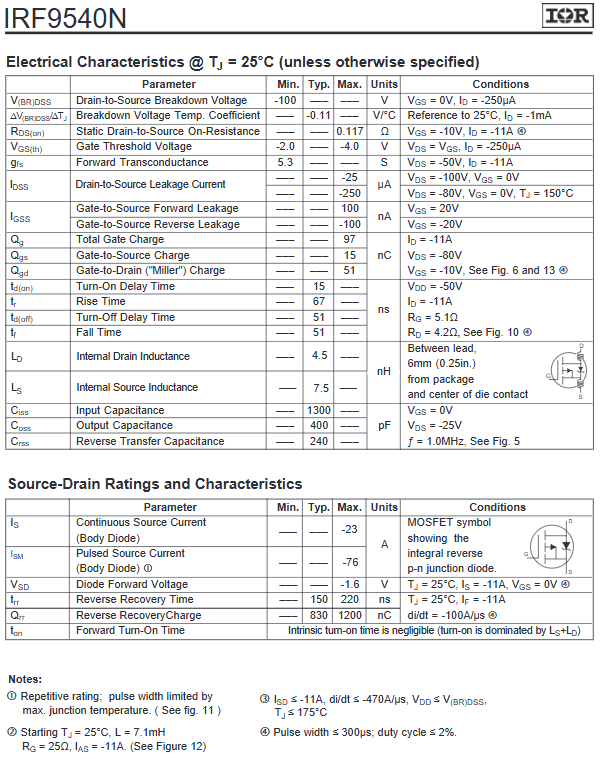

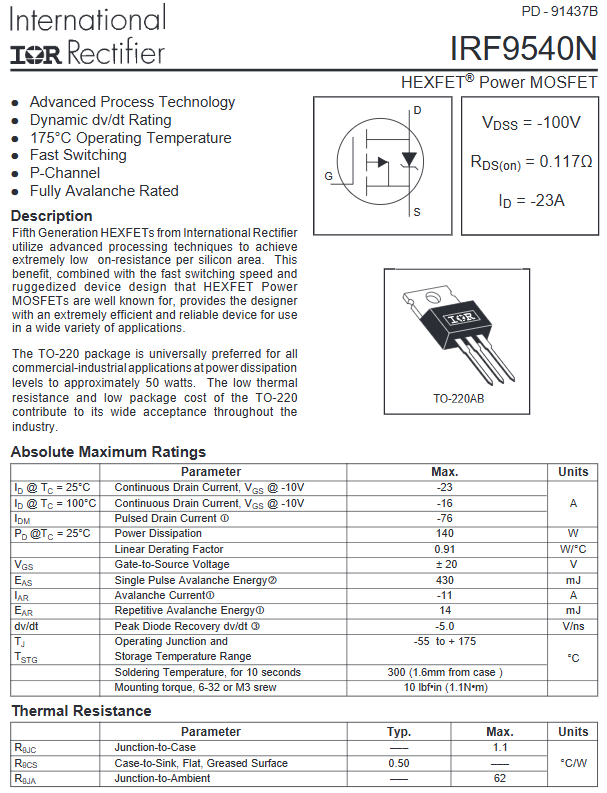

Loại: P-Channel Power MOSFET
VDS (Drain-Source): -100V
ID (Dòng Drain liên tục): khoảng -23A
VGS (Gate-Source max): ±20V
RDS(on): khoảng 0.12Ω (mức thường gặp @ VGS = -10V)
Đóng gói: TO-220
Hướng dẫn sử dụng
Với MOSFET kênh P: muốn dẫn mạnh cần VGS âm (Gate thấp hơn Source)
High-side cơ bản: Source lên +V, Drain ra tải, tải về GND; kéo Gate lên gần +V để tắt, kéo Gate xuống thấp để bật
Nên có điện trở kéo (pull-up/pull-down) cho Gate để tránh trôi trạng thái, thêm điện trở Gate (thường 10–100Ω) giảm nhiễu
Tải cảm ứng (motor/relay/solenoid): bắt buộc có diode dập xung/TVS/snubber phù hợp để bảo vệ MOSFET
Nếu chạy nóng: bắt tản nhiệt, chú ý tab là Drain khi lắp lên khung kim loại (cần cách điện nếu cần)
