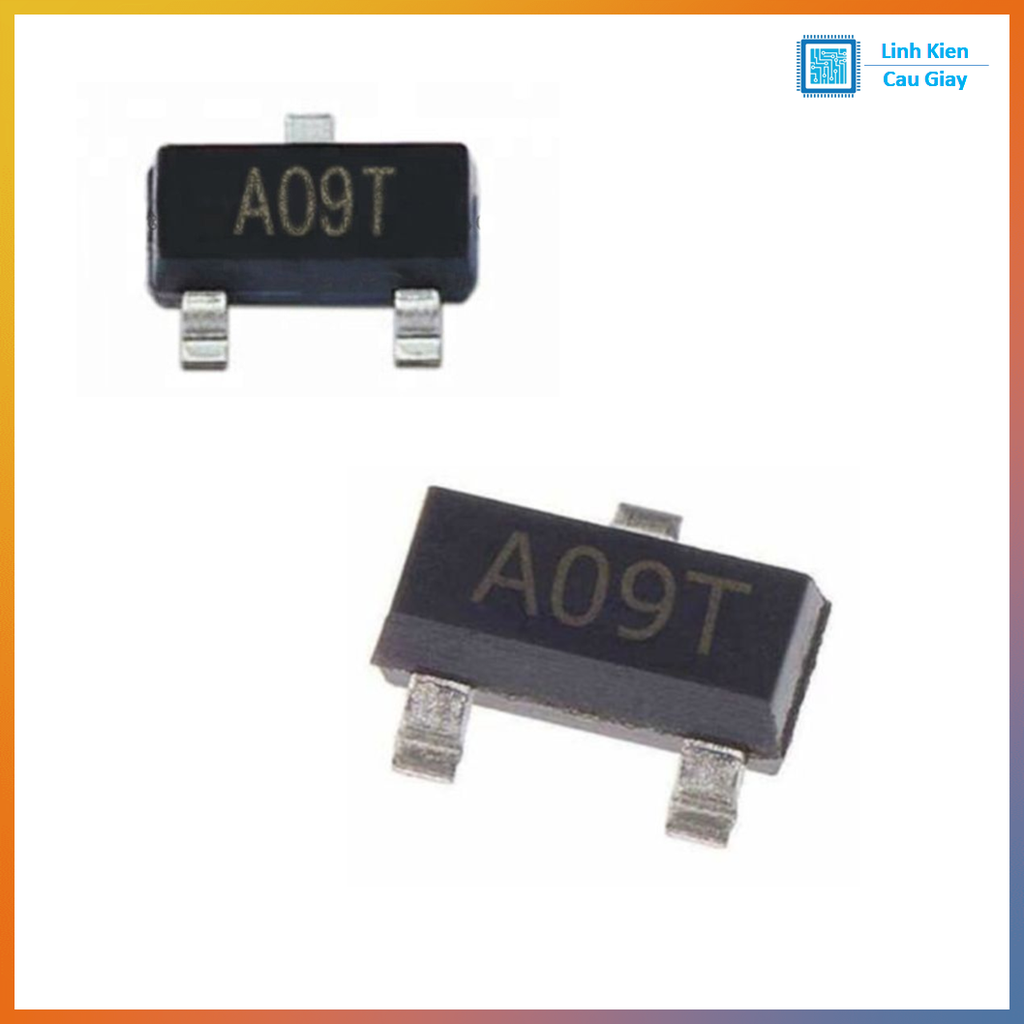

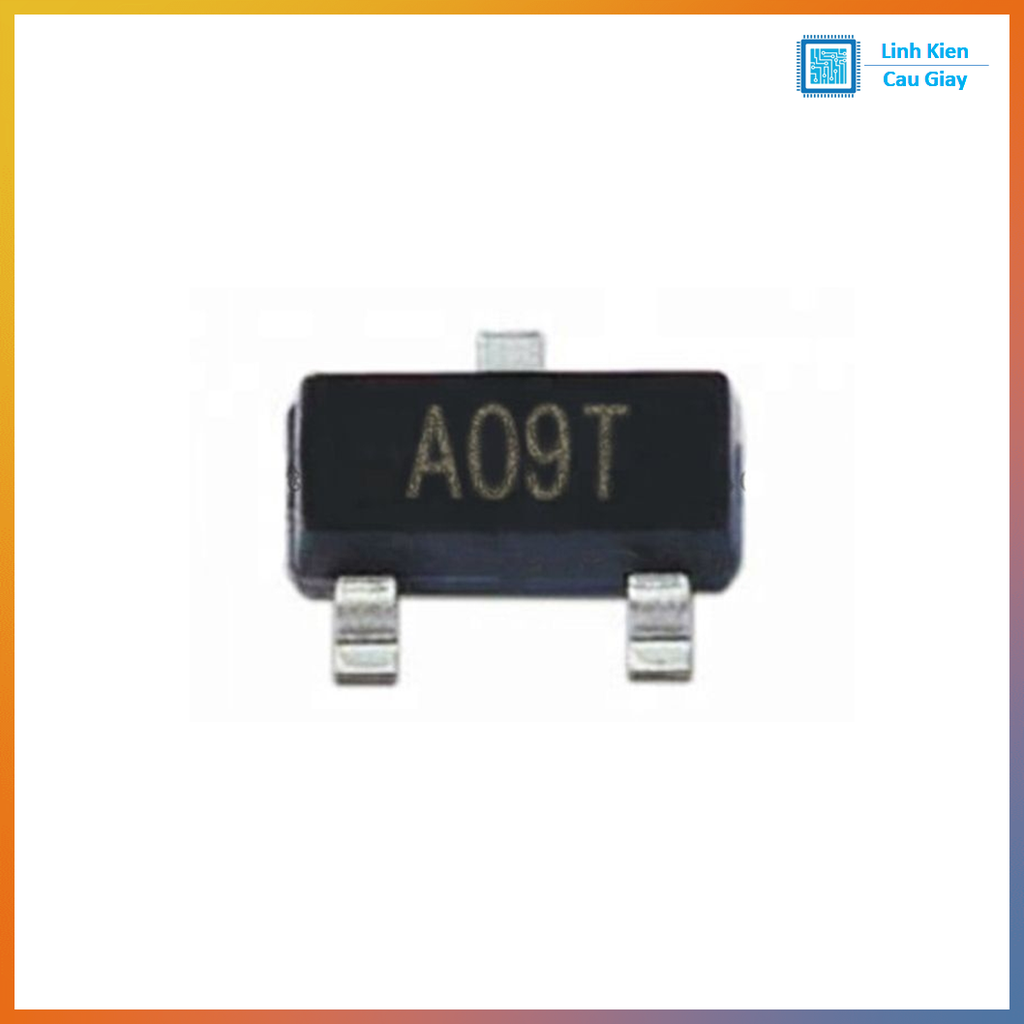

Linh kiện MOSFET AO3400 kênh N chân dán SOT-23 (gói 5 chiếc)

Mô tả sản phẩm

MOSFET AO3400 chân dán SOT-23 là MOSFET kênh N loại “logic-level” rất phổ biến để đóng cắt tải DC, làm mạch nguồn DC-DC, điều khiển LED, quạt, motor mini, relay nhỏ và các mạch điều khiển Arduino/ESP32. AO3400 nổi bật nhờ RDS(on) thấp, dẫn dòng tốt với mức kích 2.5V–4.5V, giúp mạch chạy mát và hiệu suất cao. Gói 5 chiếc tiện sửa chữa, thay thế, dự phòng cho DIY điện tử.

AO3400 là MOSFET kênh N dạng dán SOT-23, được dùng rộng rãi trong các mạch nguồn và mạch đóng cắt tải nhờ khả năng dẫn dòng tốt và trở kháng dẫn thấp. Linh kiện phù hợp cho điều khiển bằng mức logic 3.3V/5V, dễ thay thế trong các bo mạch dân dụng, module nguồn, thiết bị IoT.

Ứng dụng

Đóng/cắt tải DC: LED, dải LED, còi, quạt mini, relay nhỏ, motor mini
Mạch nguồn DC-DC (buck/boost), mạch bảo vệ, mạch công tắc điện tử
Điều khiển tải bằng Arduino/ESP8266/ESP32/STM32 (low-side switching)
Mạch OR-ing nguồn, chống cắm ngược (tùy cấu hình mạch)
Sửa chữa bo mạch: module sạc, router, đồ điện tử gia dụng, thiết bị điều khiển

Sơ đồ chân

Chân 1: G (Gate)
Chân 2: S (Source)
Chân 3: D (Drain)

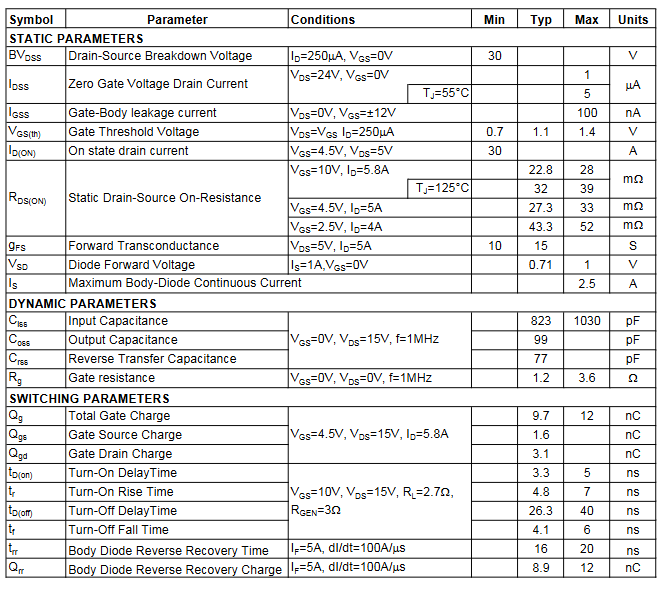

Thông số kĩ thuật

Loại: MOSFET kênh N, logic-level
Đóng gói: SOT-23 (SMD)
Điện áp VDS: thường 30V (tùy hãng)
Dòng ID: phù hợp tải nhỏ đến trung bình (phụ thuộc tản nhiệt/PCB)
RDS(on): thấp (lợi thế chạy mát, sụt áp nhỏ)
Điện áp điều khiển: phù hợp 2.5V / 3.3V / 5V (tùy ứng dụng)

Hướng dẫn sử dụng

Đóng cắt kiểu low-side: Source về GND, Drain nối về tải, đầu kia tải lên V+
Gate từ MCU nên qua R 47–220Ω để giảm nhiễu; thêm R kéo xuống 47k–200k để MOSFET OFF khi reset
Tải cảm (relay/motor): gắn diode dập ngược song song cuộn dây/tải
Nếu tải dòng lớn: mở rộng mảng đồng/đường mạch Drain-Source để tản nhiệt tốt hơn

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
