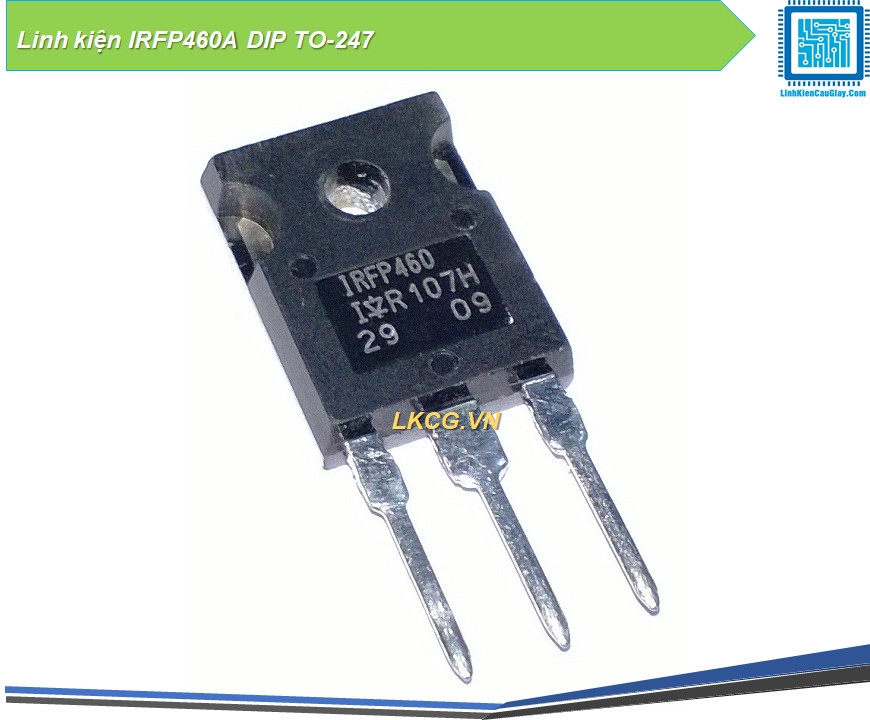

MOSFET công suất IRFP460A TO-247 500V 20A (N-kênh)

Mô tả sản phẩm

IRFP460A TO-247 là MOSFET công suất N-Channel điện áp cao 500V, dòng tải 20A, dùng rất phổ biến trong nguồn xung (SMPS), inverter/UPS, mạch kích biến áp xung và các mạch đóng cắt PWM công suất. Vỏ TO-247 chân cắm dễ hàn, dễ bắt tản nhiệt, phù hợp sửa chữa bo nguồn và DIY mạch công suất điện áp cao.

IRFP460A là MOSFET kênh N chuyên làm “khóa công suất” cho mạch điện áp cao: đóng/ngắt nhanh theo xung PWM giúp nguồn/inverter hoạt động ổn định và hiệu suất tốt. Linh kiện có RDS(on) thấp ~0.27Ω (max) nên giảm tổn hao khi dẫn, đặc biệt hiệu quả khi gắn tản nhiệt đúng cách

Ứng dụng

Nguồn xung SMPS: adapter công suất, TV/màn hình, nguồn tổ ong
Inverter/UPS, mạch kích/driver biến áp xung
Mạch đóng cắt PWM tải điện áp cao (chopper, switching)

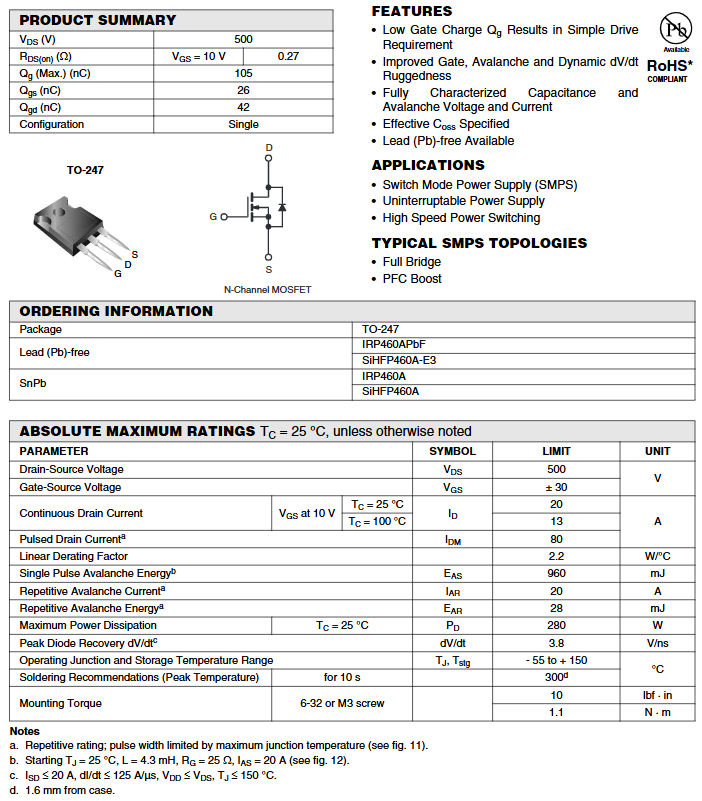

Sơ đồ chân

Nhìn mặt chữ hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab/lưng tản nhiệt: Drain (D)

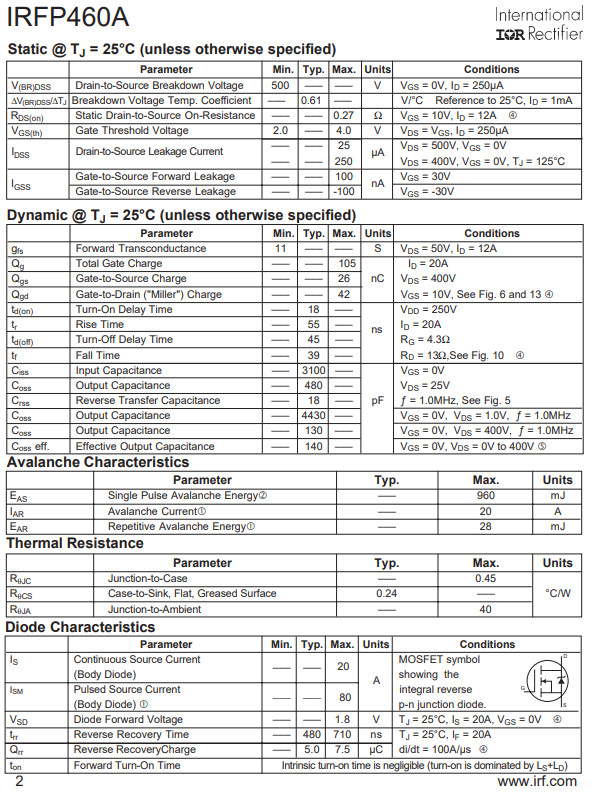

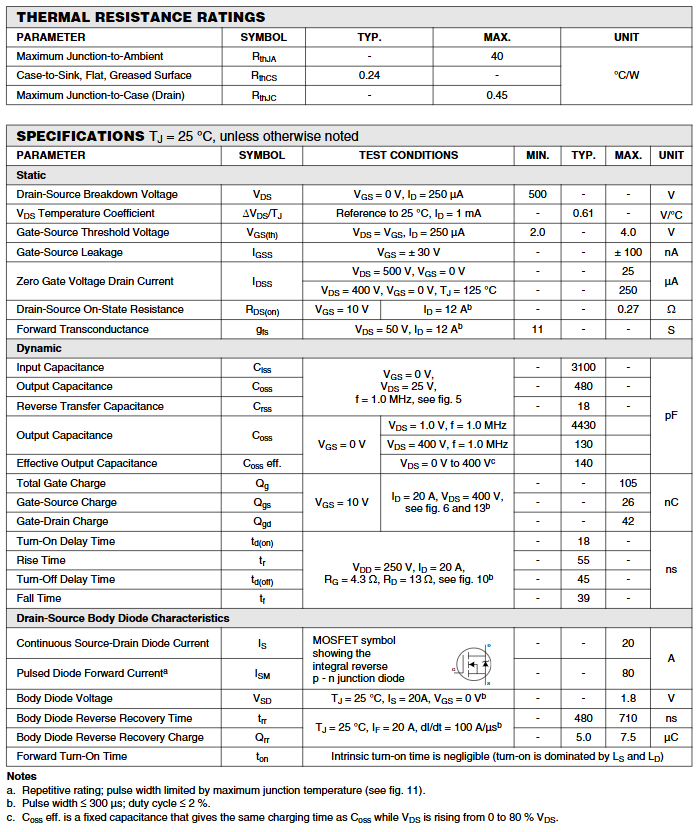

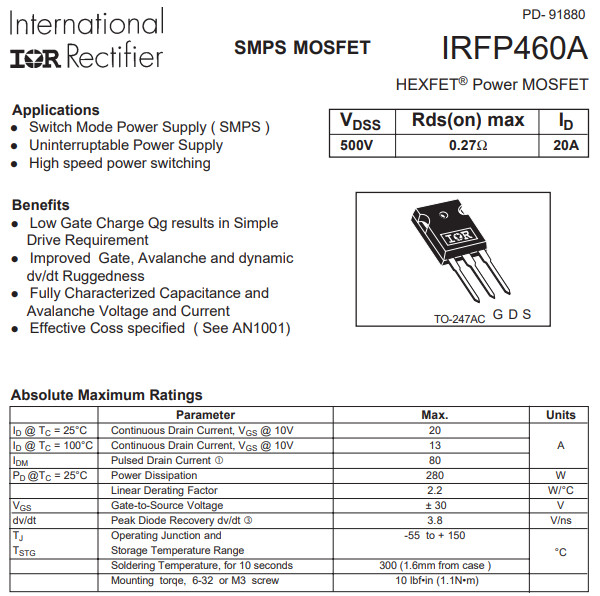

Thông số kĩ thuật

VDS (Drain-Source): 500V
ID liên tục: 20A (Tc)
RDS(on): 0.27Ω (max) @ VGS=10V, ID=12A
VGS(th): 2.0–4.0V
VGS (max): ±30V

Hướng dẫn sử dụng

Lắp đúng chân G-D-S; lưu ý tab là Drain nên nếu bắt vào chassis/khung kim loại cần cách điện khi cần thiết
Chạy tải lớn/đi lâu: bắt tản nhiệt (heatsink) để tăng độ bền
Gate nên có điện trở gate (thường 10–100Ω) để giảm nhiễu/ringing (tùy mạch)
Nguồn/inverter nên có snubber/clamp đúng thiết kế để hạn chế quá áp đỉnh trên Drain

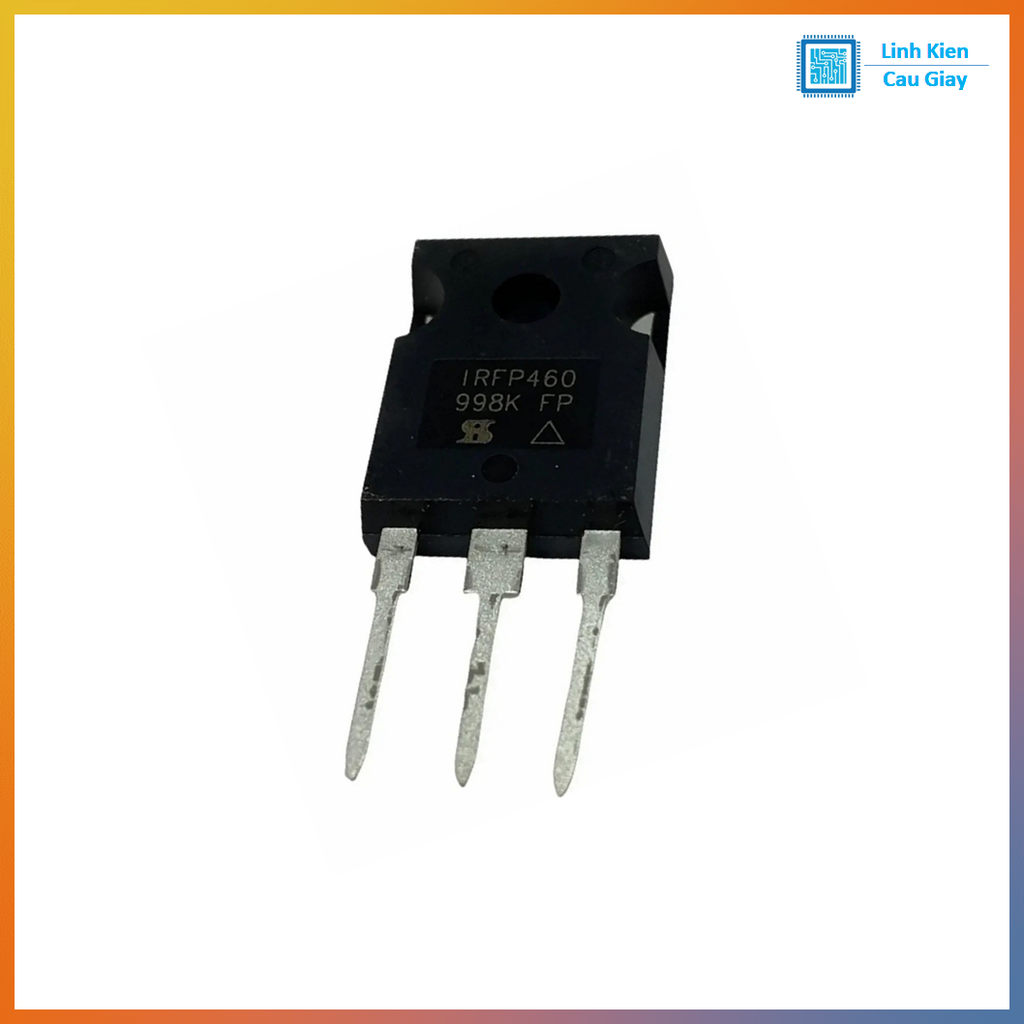

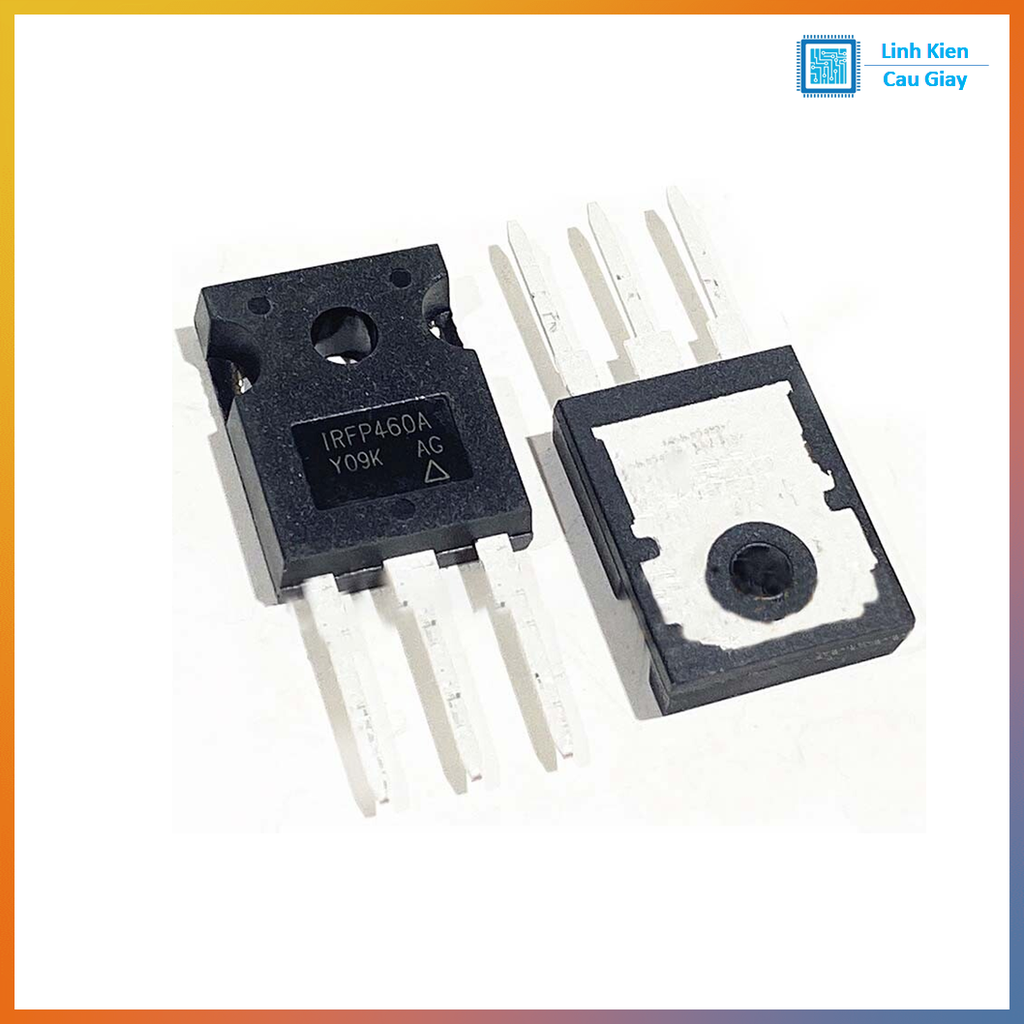

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
