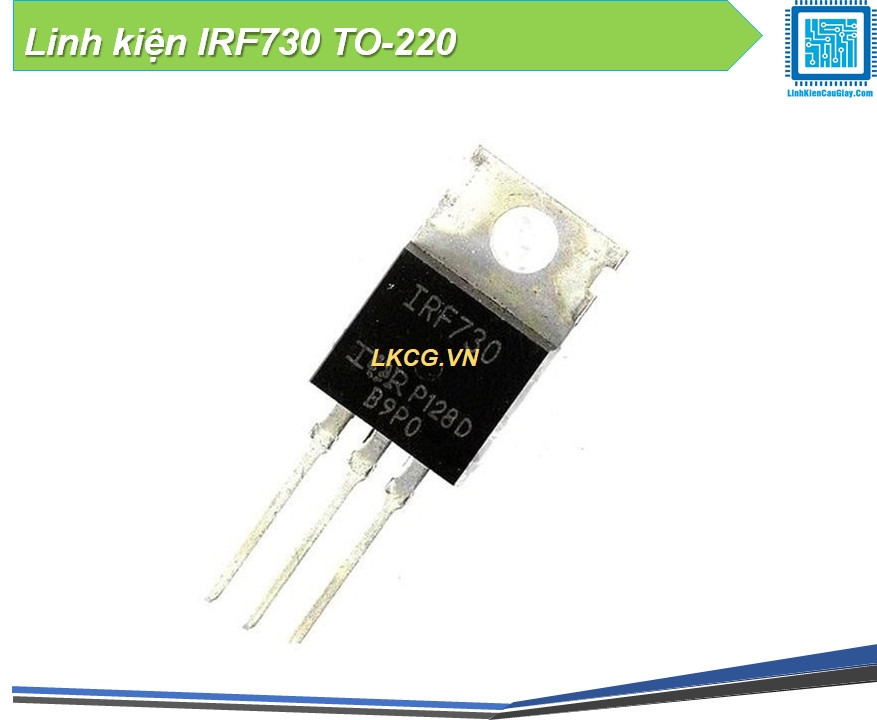

MOSFET kênh N IRF730 TO-220 400V 5.5A (dùng nguồn xung/UPS)

Mô tả sản phẩm

IRF730 TO-220 là MOSFET kênh N điện áp cao 400V chuyên dùng cho nguồn xung (SMPS), UPS, DC/DC telecom – công nghiệp – chiếu sáng, các mạch đóng cắt tải điện áp cao cần linh kiện bền và chịu xung tốt. IRF730 có khả năng chịu dòng tới 5.5A, đóng gói TO-220 dễ lắp/tản nhiệt, đáp ứng chuyển mạch nhanh và có khả năng avalanche (chịu xung) phù hợp môi trường nguồn xung.

IRF730 là MOSFET công suất kênh N “điện áp cao – dòng vừa”, thường nằm ở tầng công suất/driver trong các mạch nguồn xung. Do tối ưu cho 400V nên RDS(on) không quá thấp (khoảng 0.75Ω typ, tối đa 1Ω @VGS=10V), cần kích gate đúng để chạy mát.

Ứng dụng

Nguồn xung SMPS, UPS
DC/DC cho thiết bị telecom, công nghiệp, chiếu sáng
Mạch đóng cắt tải điện áp cao, mạch công suất cần MOSFET 400V

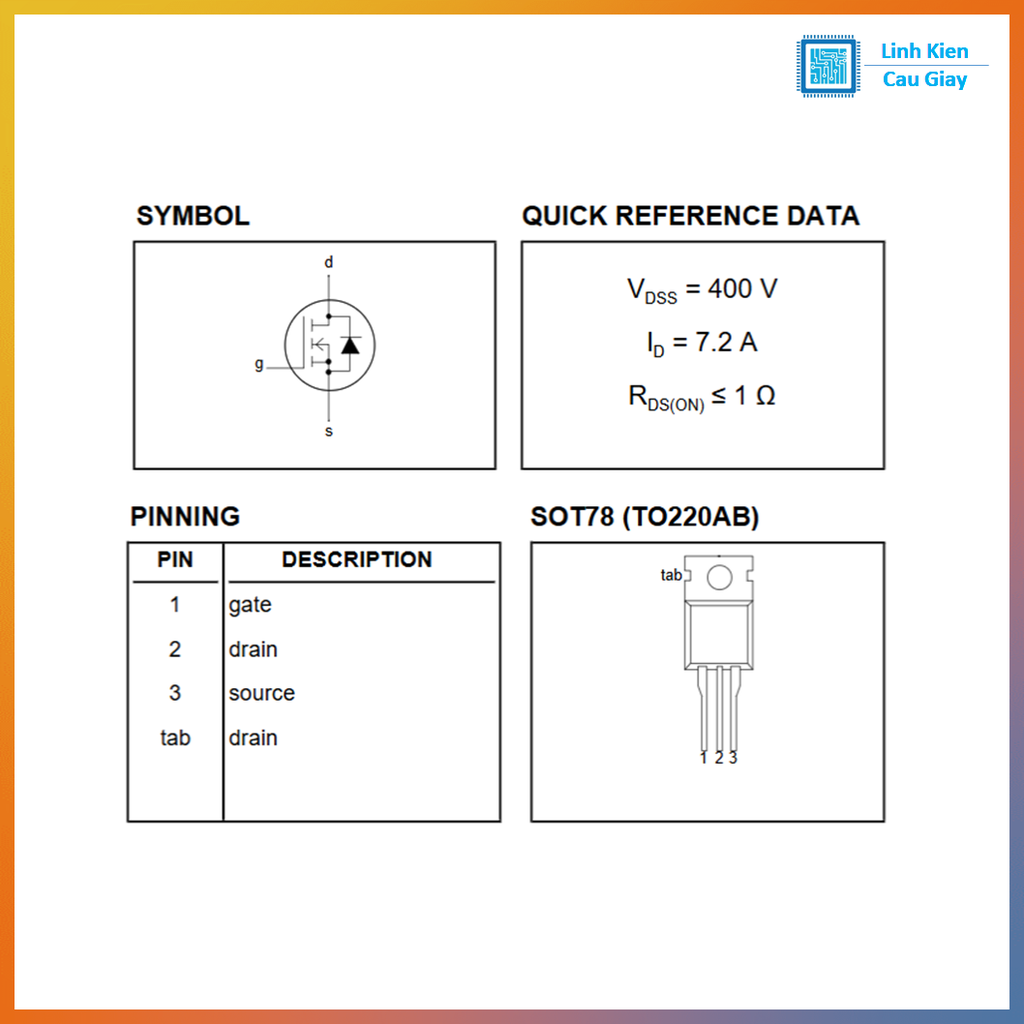

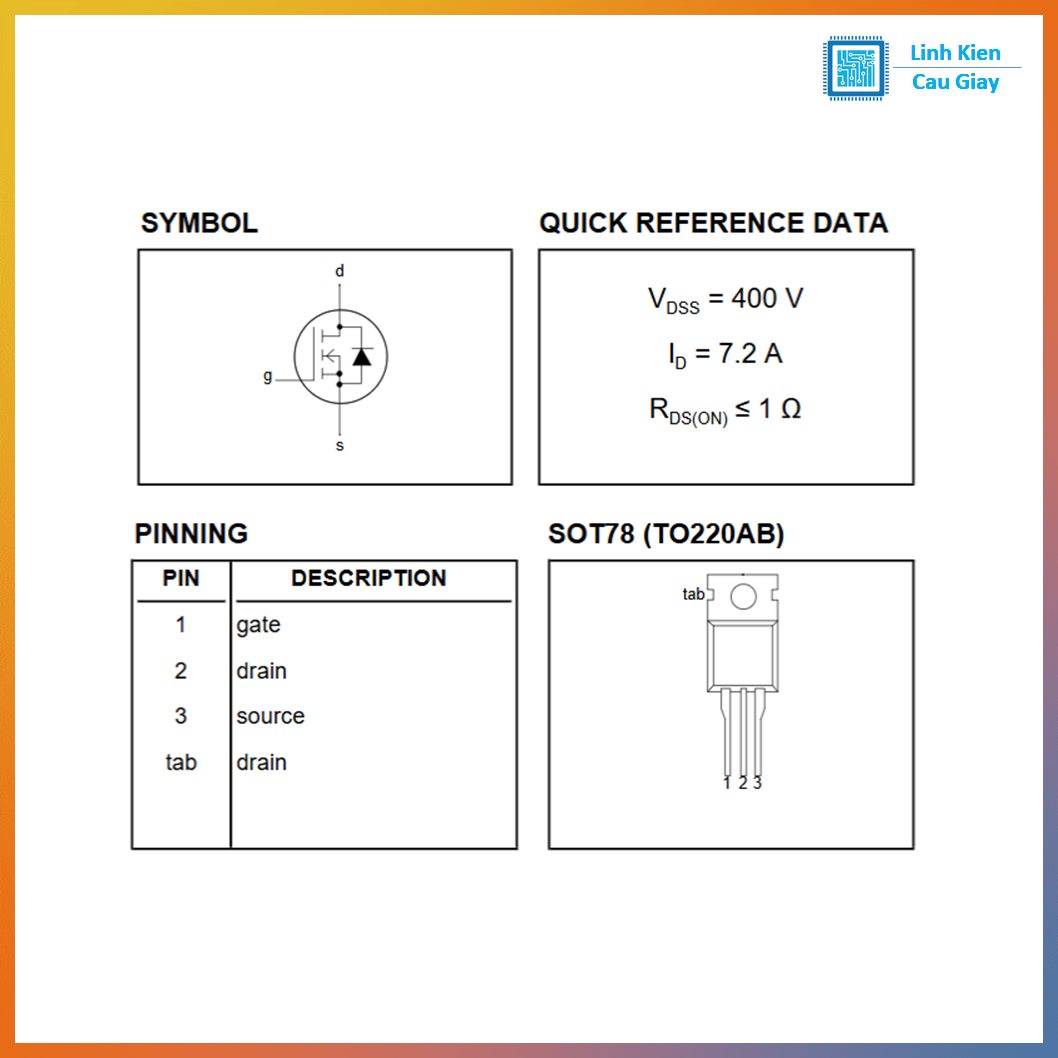

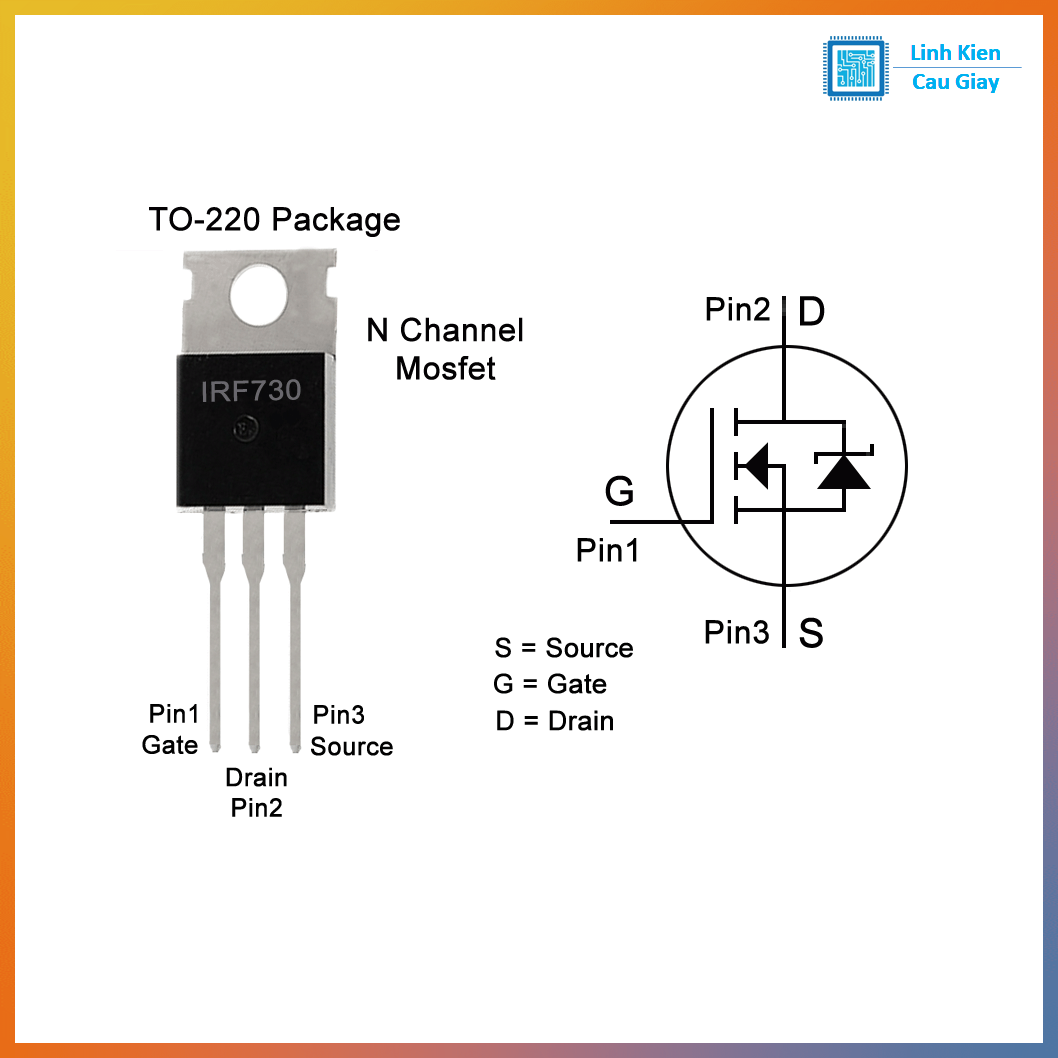

Sơ đồ chân

Nhìn mặt chữ, chân hướng xuống
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)

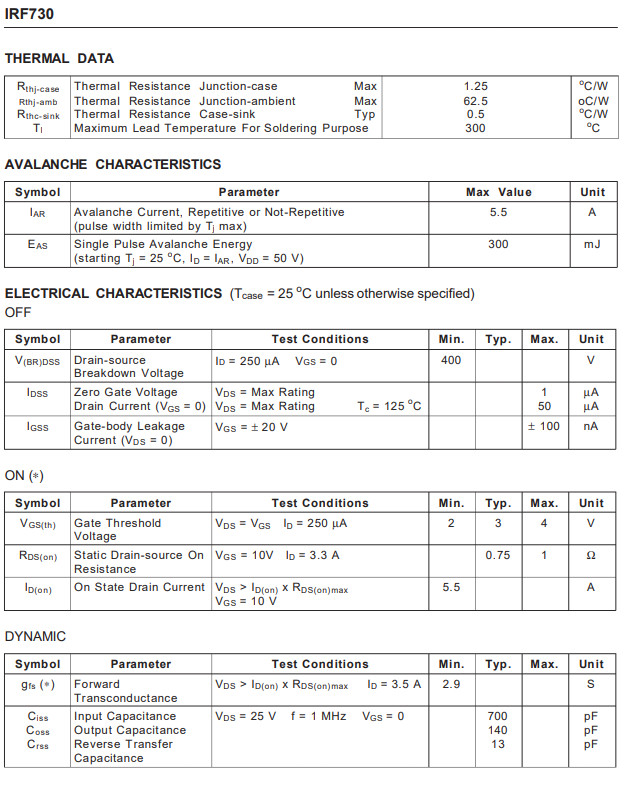

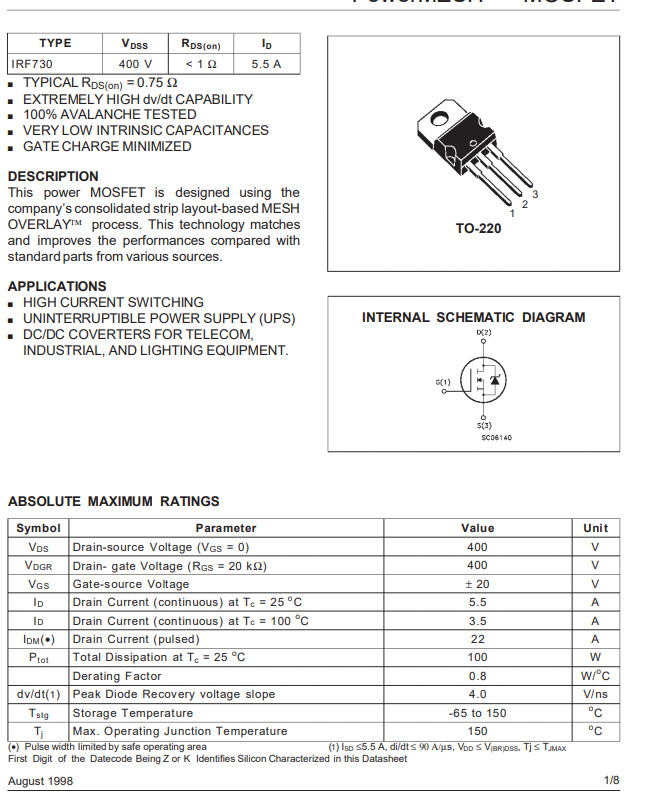

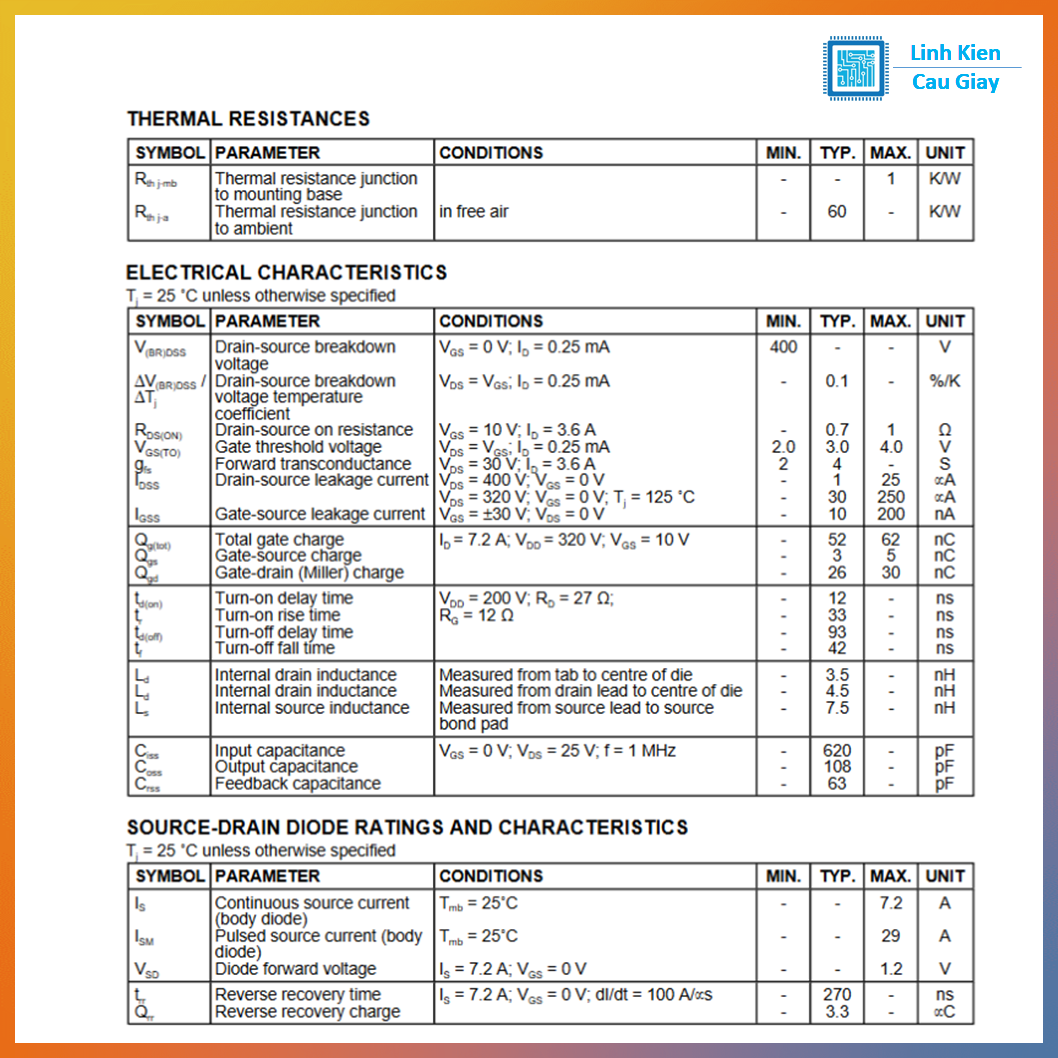

Thông số kĩ thuật

VDS: 400V
ID liên tục: 5.5A (TC=25°C), 3.5A (TC=100°C)
ID xung (pulsed): 22A
RDS(on): typ 0.75Ω, max 1.0Ω @VGS=10V, ID≈3.3A
VGS max: ±20V
Công suất tiêu tán: tùy hãng/datasheet ~74W đến 100W @TC=25°C

Hướng dẫn sử dụng

IRF730 không phải MOSFET logic-level: muốn dẫn tốt nên kích VGS ~10V (thông số RDS(on) được đặc trưng ở 10V). vishay.com+1
PWM/nguồn xung: nên dùng driver gate (đặc biệt khi tần số cao) + điện trở gate 4.7–33Ω để giảm ringing
Tải cảm/biến áp: bố trí snubber/TVS phù hợp, layout vòng dòng ngắn để giảm xung áp
Tản nhiệt: tab là Drain → nếu bắt chung heatsink nhiều linh kiện thì cân nhắc cách điện (mica/silicon pad)

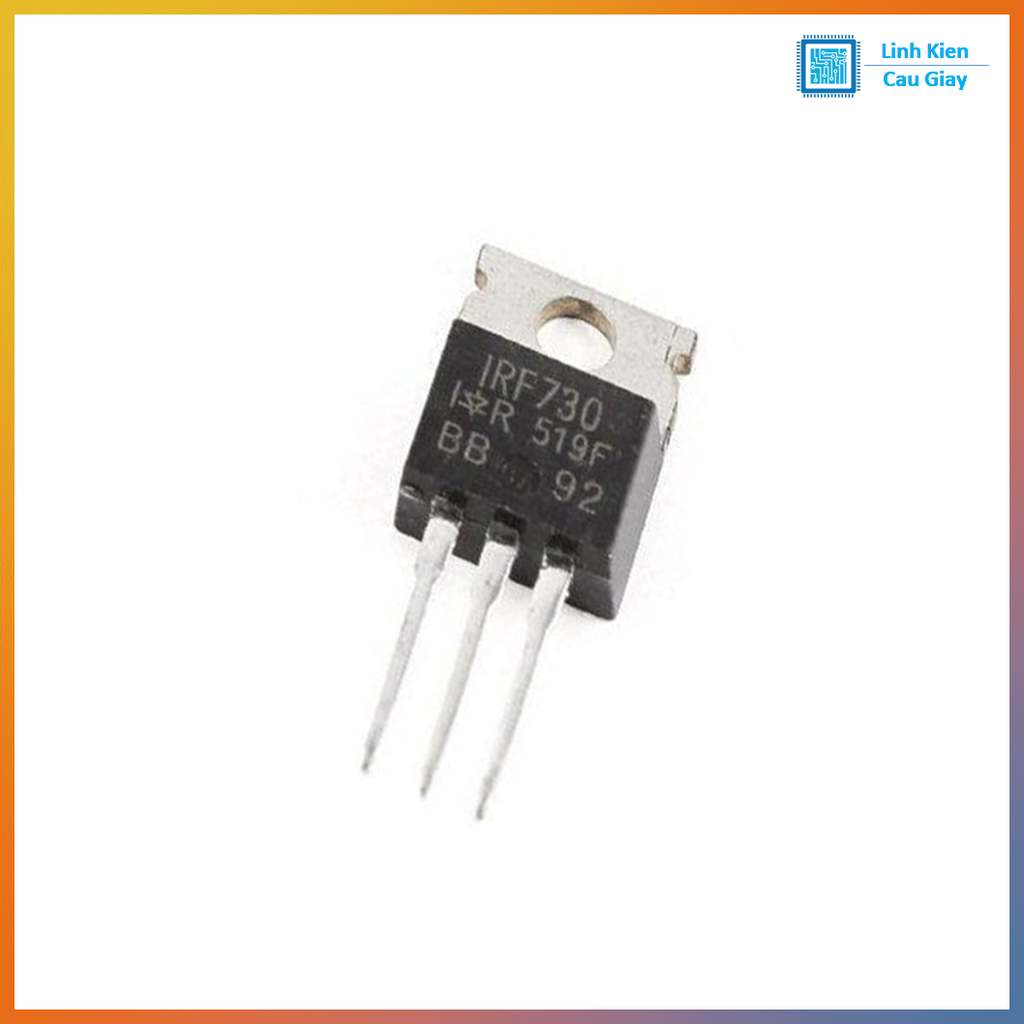

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
