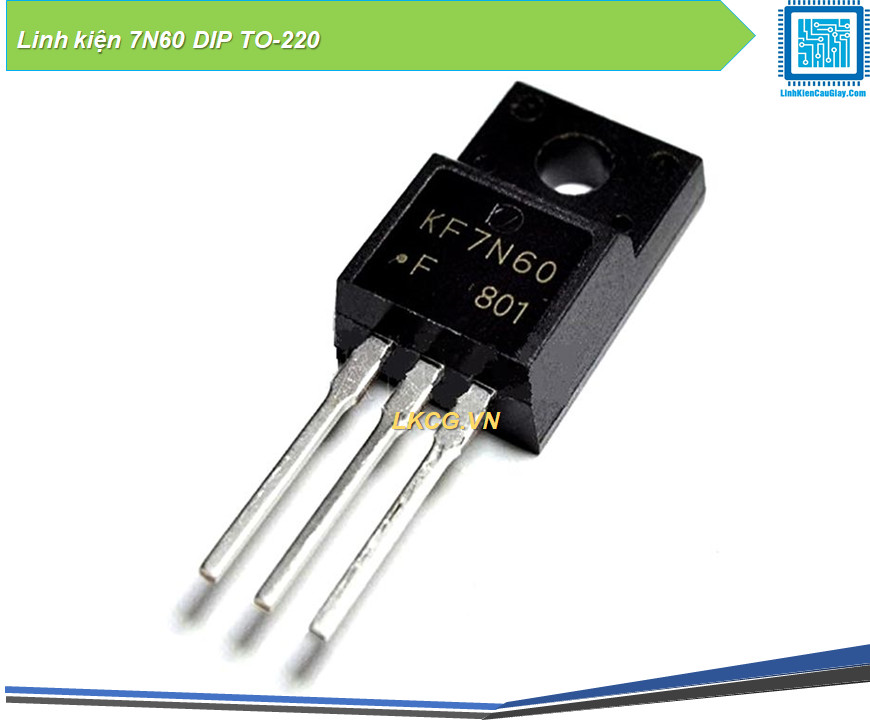

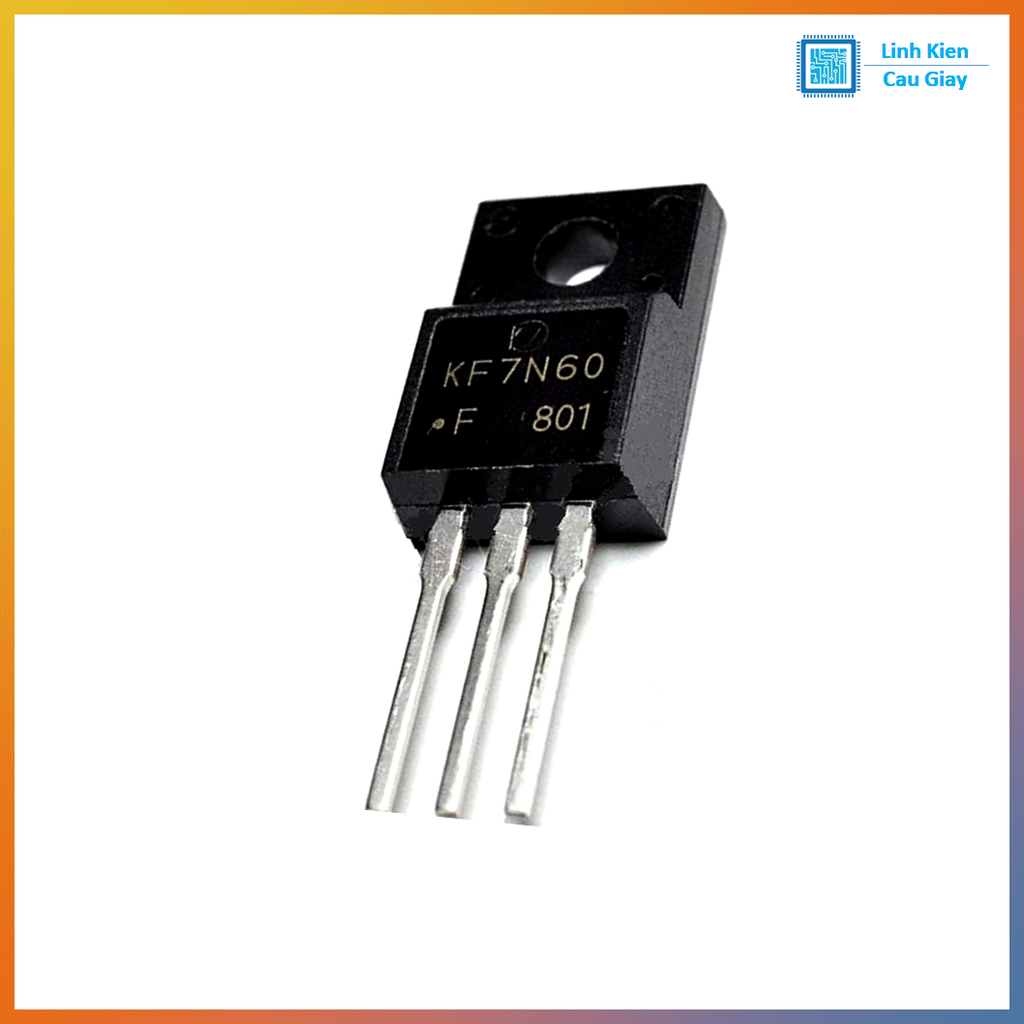

MOSFET 7N60 TO-220 N-kênh 600V (Transistor công suất 7N60)

Mô tả sản phẩm

7N60 TO-220 là MOSFET N-Channel điện áp cao 600V, dòng tải khỏe, thường dùng làm khóa công suất trong nguồn xung (SMPS), mạch inverter, mạch kích biến áp xung và các ứng dụng đóng cắt PWM điện áp cao. Dạng TO-220 dễ hàn, dễ bắt tản nhiệt, rất phổ biến khi sửa chữa bo nguồn TV/adapter/sạc và chế tạo mạch công suất.

7N60 là MOSFET kênh N chuyên cho mạch đóng cắt điện áp cao. Linh kiện đóng/ngắt nhanh theo xung PWM, giúp nguồn xung hoạt động ổn định, giảm tổn hao và tăng độ bền khi tản nhiệt đúng cách. Vỏ TO-220 chắc chắn, phù hợp lắp tản nhiệt để chạy tải lâu hoặc công suất lớn.

Ứng dụng

Nguồn xung SMPS: TV, màn hình, adapter, sạc, nguồn tổ ong
Mạch inverter/driver biến áp xung, mạch kích
Mạch đóng cắt PWM công suất điện áp cao
Mạch điều khiển tải cảm ứng (biến áp xung, cuộn dây) kèm mạch bảo vệ
Thay thế MOSFET 600V tương đương (đúng chân và đúng thông số)

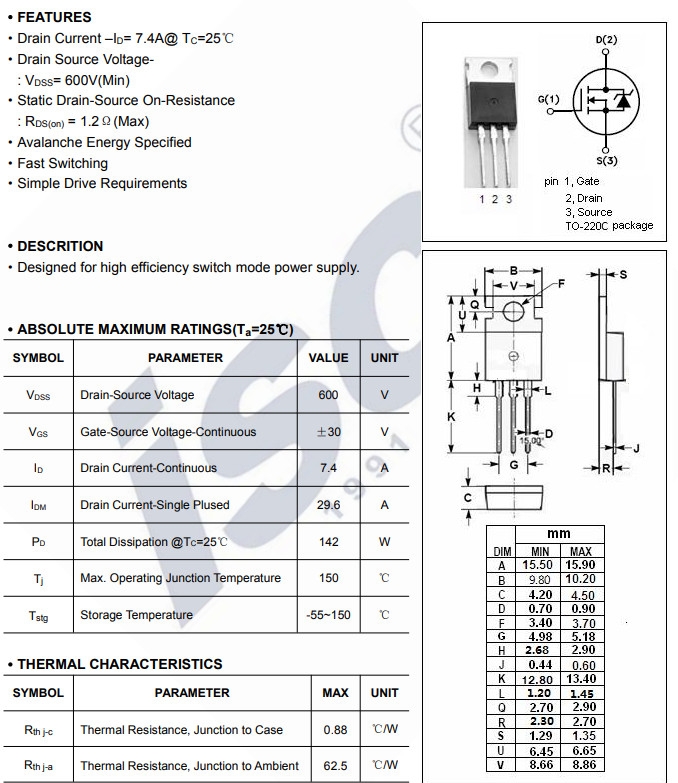

Sơ đồ chân

Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Lưu ý: Tab tản nhiệt (lưng kim loại) thường nối với Drain (D).

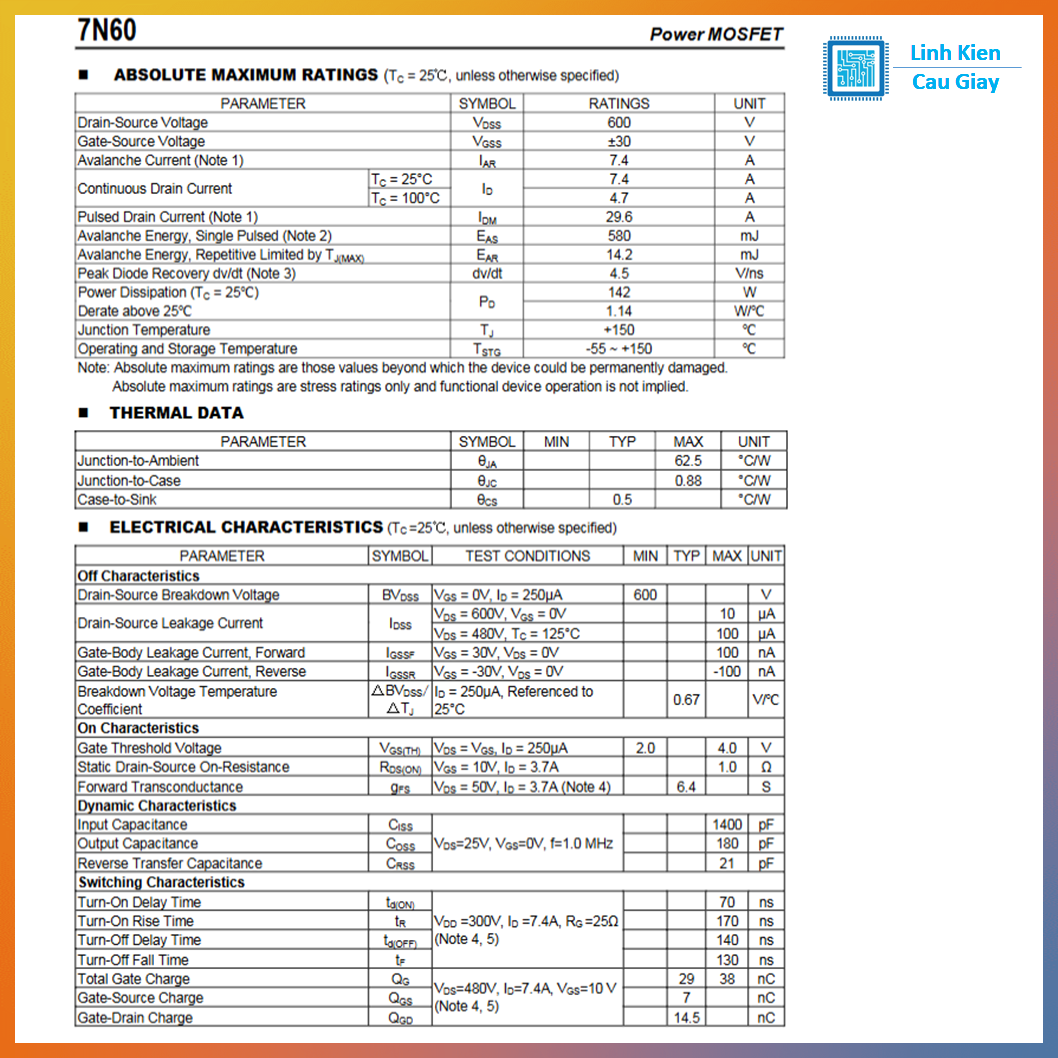

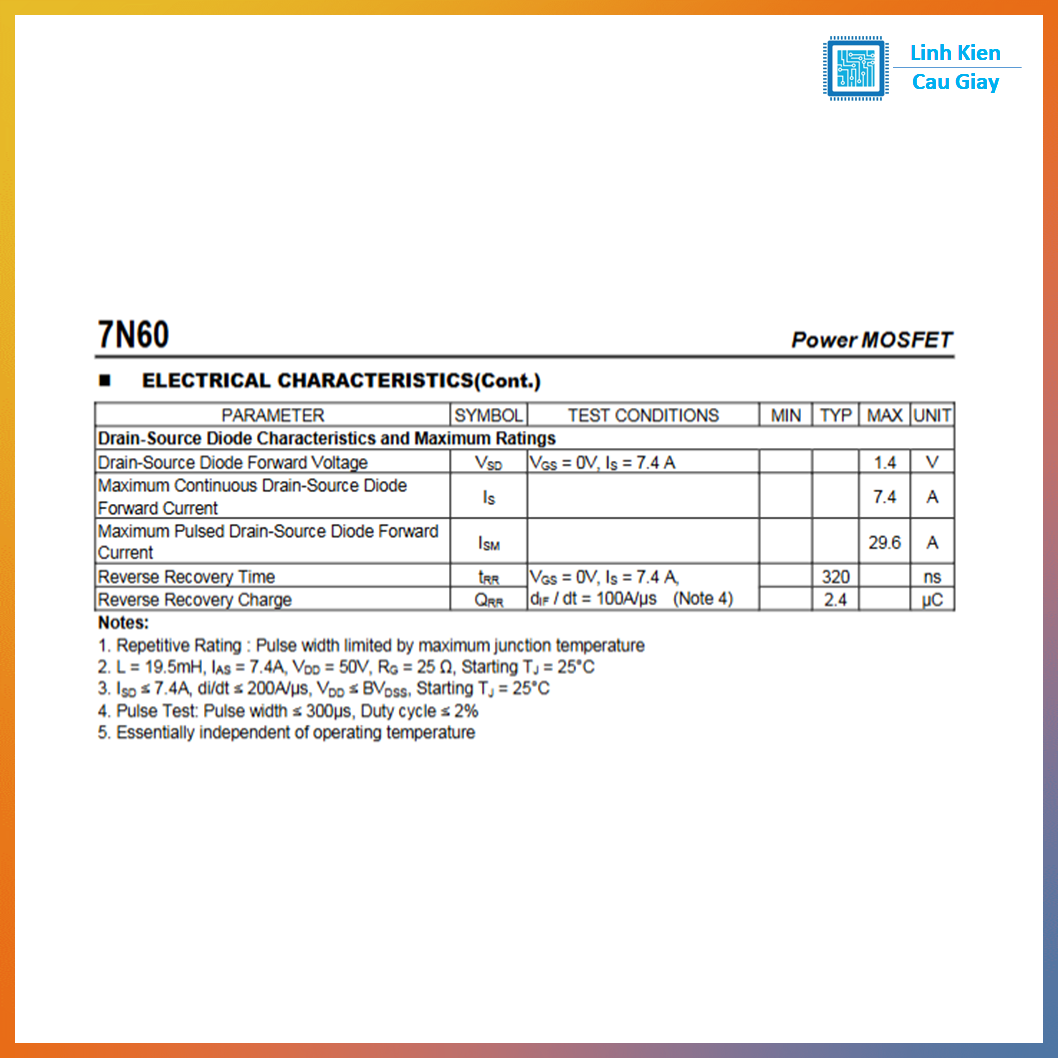

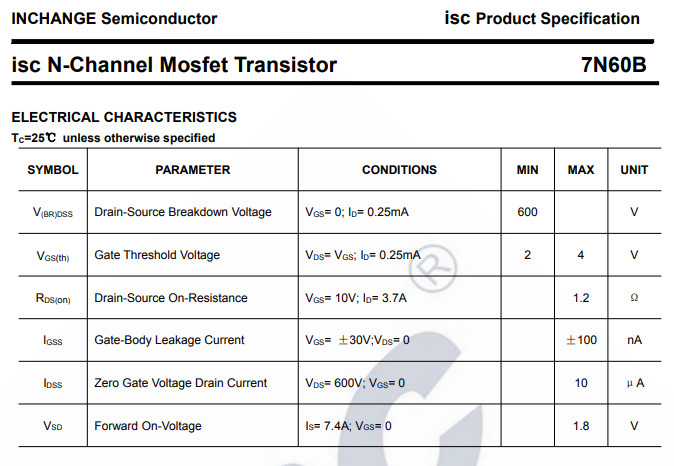

Thông số kĩ thuật

Loại: N-Channel Power MOSFET
VDS (Drain-Source): 600V
ID (Dòng Drain): khoảng 7A (tùy hãng/phiên bản)
VGS (Gate-Source): ±20V (thường gặp)
Đóng gói: TO-220 (3 chân)
Đặc tính: phù hợp đóng cắt tần số cao, nên dùng tản nhiệt khi tải lớn

Hướng dẫn sử dụng

Hàn đúng chân G-D-S, tránh nhầm gây hỏng MOSFET và cháy linh kiện xung quanh
Bắt tản nhiệt khi chạy nóng; nếu bắt vào khung kim loại cần cách điện tab (vì tab thường là Drain)
Gate nên có điện trở gate (thường 10–100Ω) để giảm ringing/nhiễu
Với mạch nguồn xung: dùng snubber/clamp theo thiết kế để hạn chế quá áp đỉnh tại Drain
Khi thay trong bo nguồn: kiểm tra diode nhanh, tụ lọc, điện trở mồi, IC PWM/driver và tải thứ cấp để tránh “thay xong nổ lại”

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
