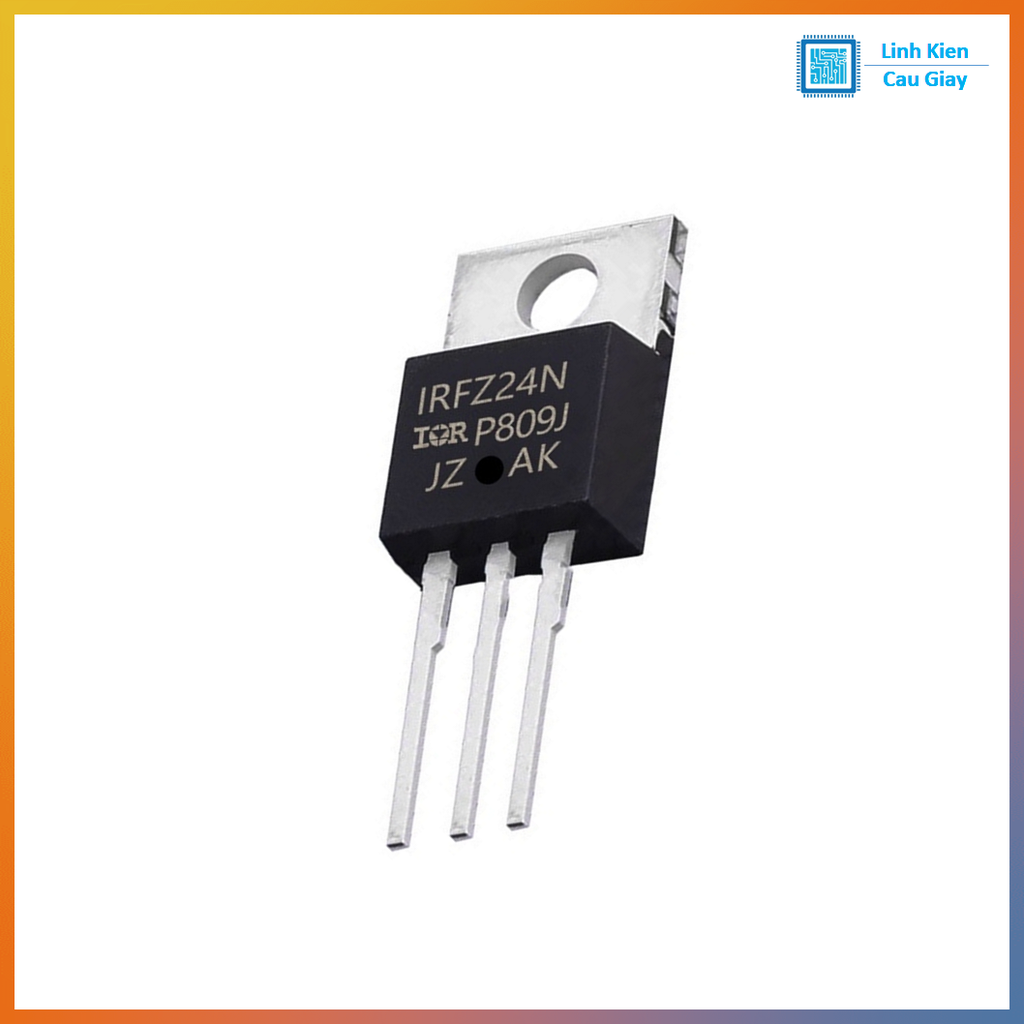

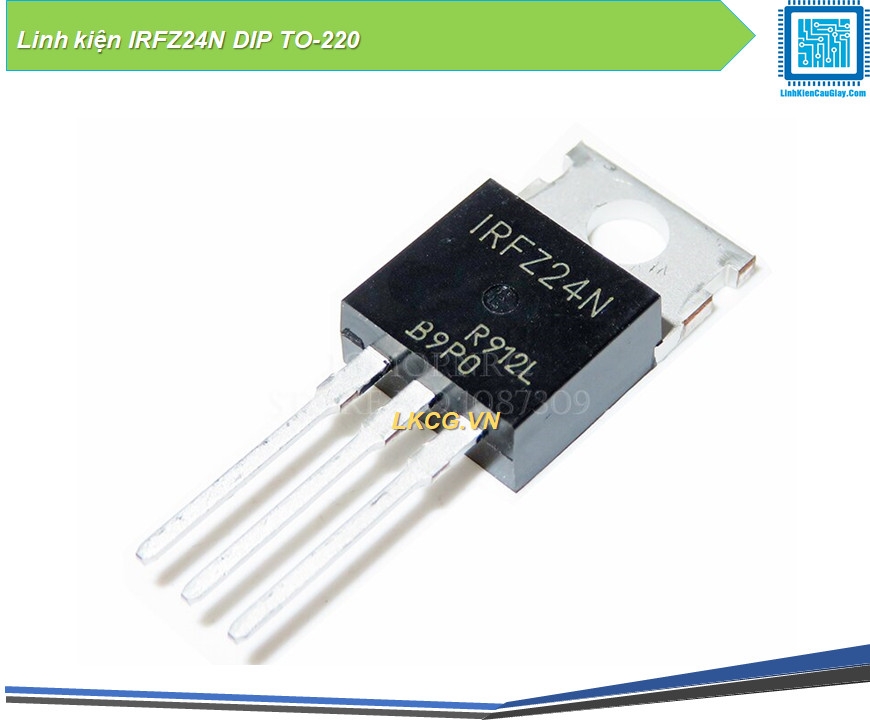

MOSFET IRFZ24N TO-220 N-kênh (Transistor công suất IRFZ24N)
Mô tả sản phẩm
IRFZ24N TO-220 là MOSFET công suất N-Channel chuyên dùng để đóng cắt tải DC như motor, quạt, bơm mini, LED công suất, dải LED 12V/24V, relay/van điện từ… Dạng TO-220 chân cắm dễ hàn, dễ bắt tản nhiệt, phù hợp làm mạch PWM điều tốc/điều sáng và các dự án DIY/robot.
IRFZ24N là MOSFET kênh N dùng như “công tắc điện tử” cho tải DC. Khi điều khiển bằng PWM sẽ giúp điều tốc động cơ và dim LED hiệu quả, giảm tổn hao so với BJT nếu kích gate đúng. Vỏ TO-220 thuận tiện lắp tản nhiệt khi chạy tải cao hoặc hoạt động lâu.
Điều khiển motor DC, quạt, bơm mini (PWM điều tốc)
Điều khiển LED công suất, dải LED 12V/24V (PWM dimming)
Đóng cắt relay/solenoid/van điện từ (kèm diode dập xung)
Mạch công suất DIY, robot, xe mô hình, mạch điều khiển tải DC

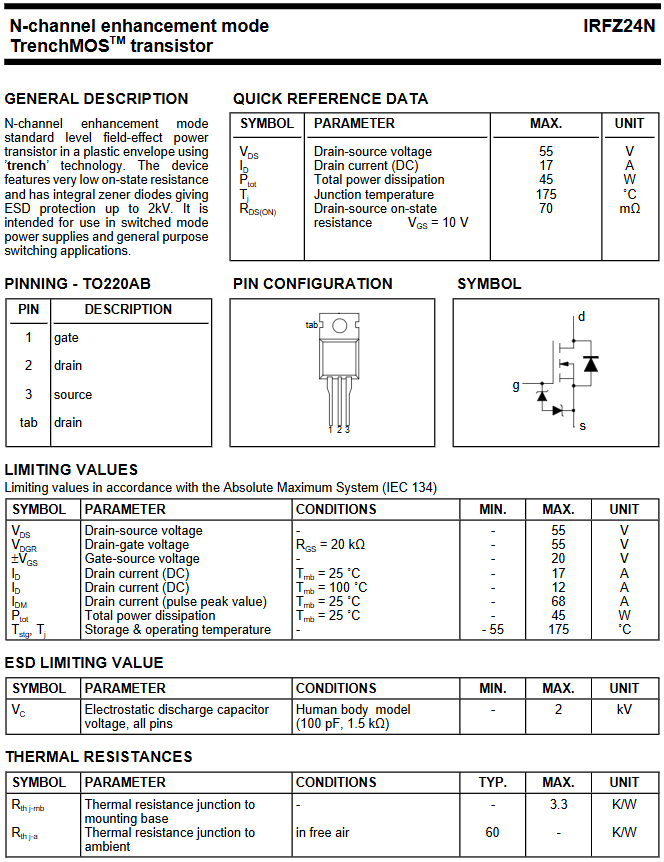

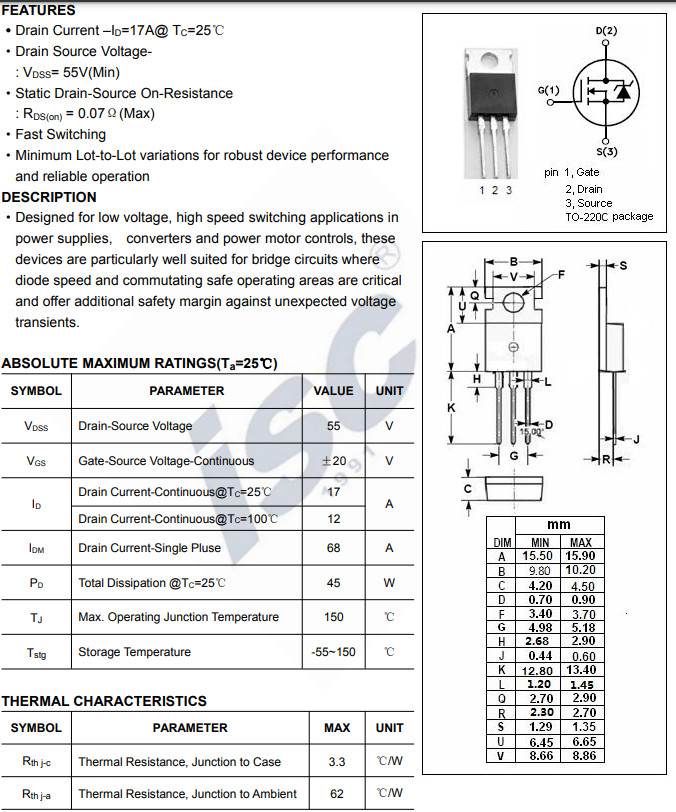

Nhìn mặt chữ hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)

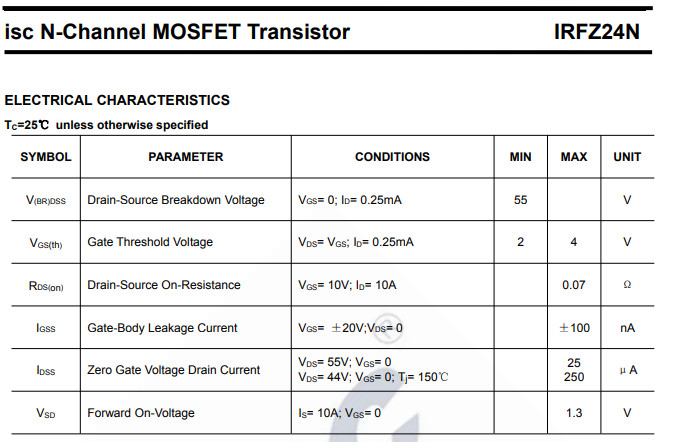

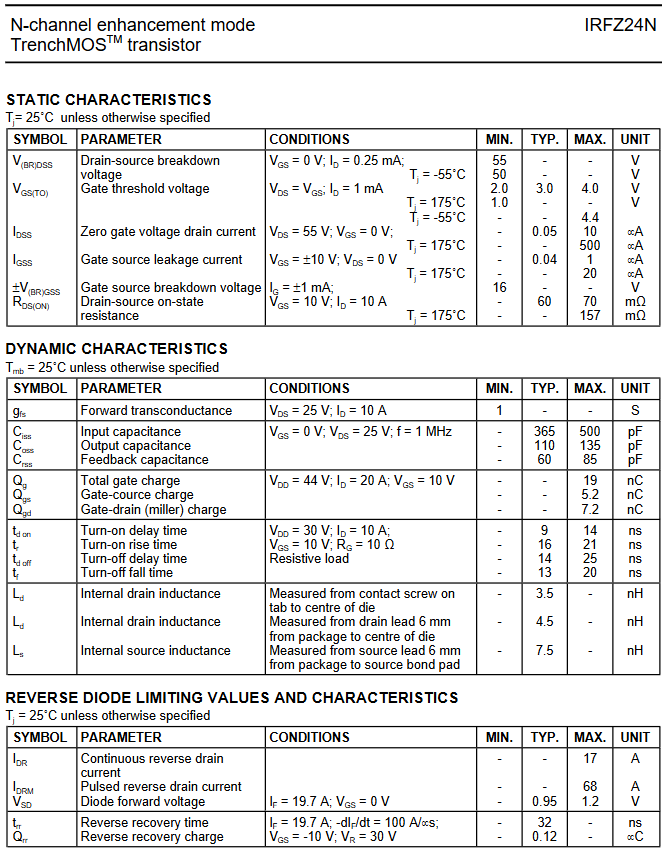

Loại: N-Channel Power MOSFET
VDS (Drain-Source): khoảng 55V (thường gặp ở họ IRFZxx, tùy phiên bản/nhà sản xuất)
ID (Dòng Drain liên tục): khoảng 17A (tùy điều kiện tản nhiệt)
VGS (Gate-Source max): ±20V
Đóng gói: TO-220
Gợi ý: thông số RDS(on) phụ thuộc mức kích Gate; thường tối ưu khi kích ~10V
Hướng dẫn sử dụng
Mạch low-side khuyên dùng: Source về GND, Drain nối cực âm tải, cực dương tải lên +V
Gate nên có điện trở nối tiếp 10–100Ω để giảm nhiễu, thêm điện trở kéo xuống 10k–100k để tránh tự kích
Nếu điều khiển bằng Arduino 5V/ESP32 3.3V mà MOSFET nóng: nên dùng driver gate hoặc đổi sang MOSFET logic-level
Tải cảm ứng (motor/relay/solenoid): bắt buộc gắn diode flyback/TVS phù hợp
Chạy tải lớn: bắt tản nhiệt; lưu ý tab là Drain nếu lắp chung khung kim loại cần cách điện khi cần
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
