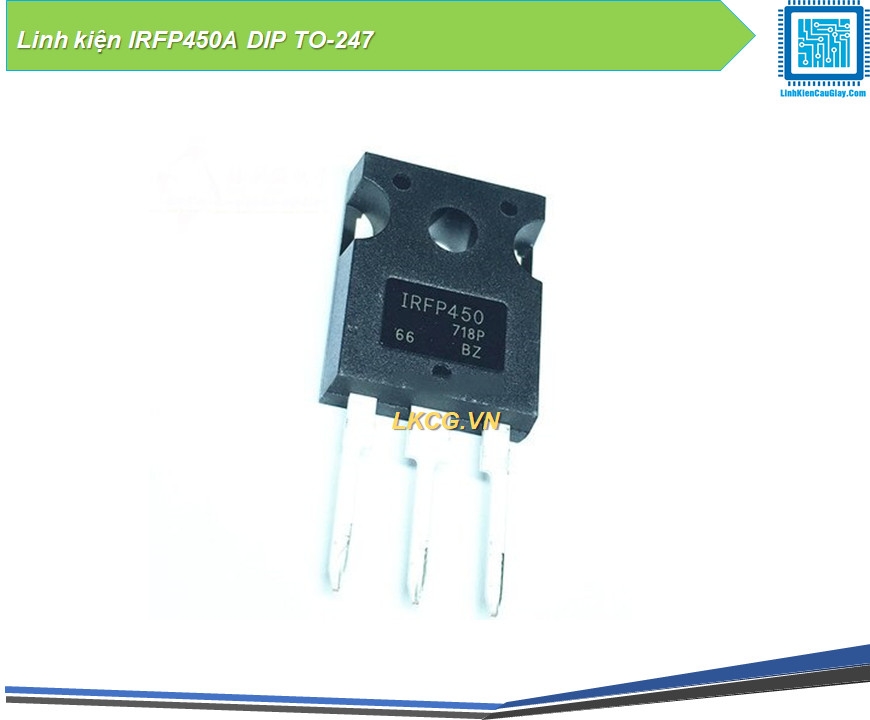

MOSFET công suất IRFP450A TO-247 500V 14A (N-kênh)

Mô tả sản phẩm

IRFP450A TO-247 là MOSFET công suất N-Channel điện áp cao 500V, dòng tải lớn ~14A, chuyên dùng cho nguồn xung (SMPS), inverter, UPS, mạch kích/driver biến áp xung và các ứng dụng đóng cắt PWM công suất. Vỏ TO-247 dễ bắt tản nhiệt, độ bền cao, phù hợp sửa chữa bo nguồn và DIY mạch công suất.

IRFP450A là MOSFET kênh N dùng làm “khóa công suất” cho mạch điện áp cao. Linh kiện đóng/ngắt nhanh theo xung PWM, giúp mạch nguồn/inverter hoạt động ổn định và hiệu suất tốt. Dạng chân cắm TO-247 phù hợp chạy công suất cao nhờ dễ gắn heatsink.

Ứng dụng

Nguồn xung SMPS: TV, màn hình, adapter công suất, nguồn tổ ong
Inverter/UPS, mạch kích biến áp xung
Mạch đóng cắt PWM tải điện áp cao, driver công suất

Sơ đồ chân

Nhìn mặt chữ hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab/lưng tản nhiệt: Drain (D)

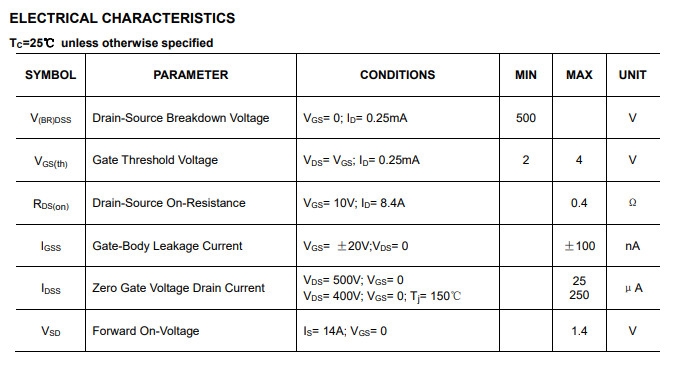

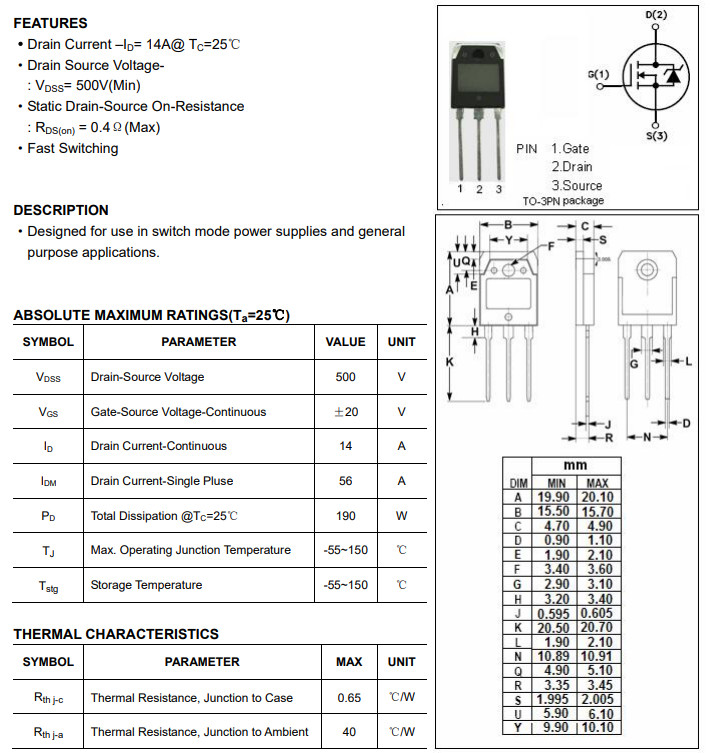

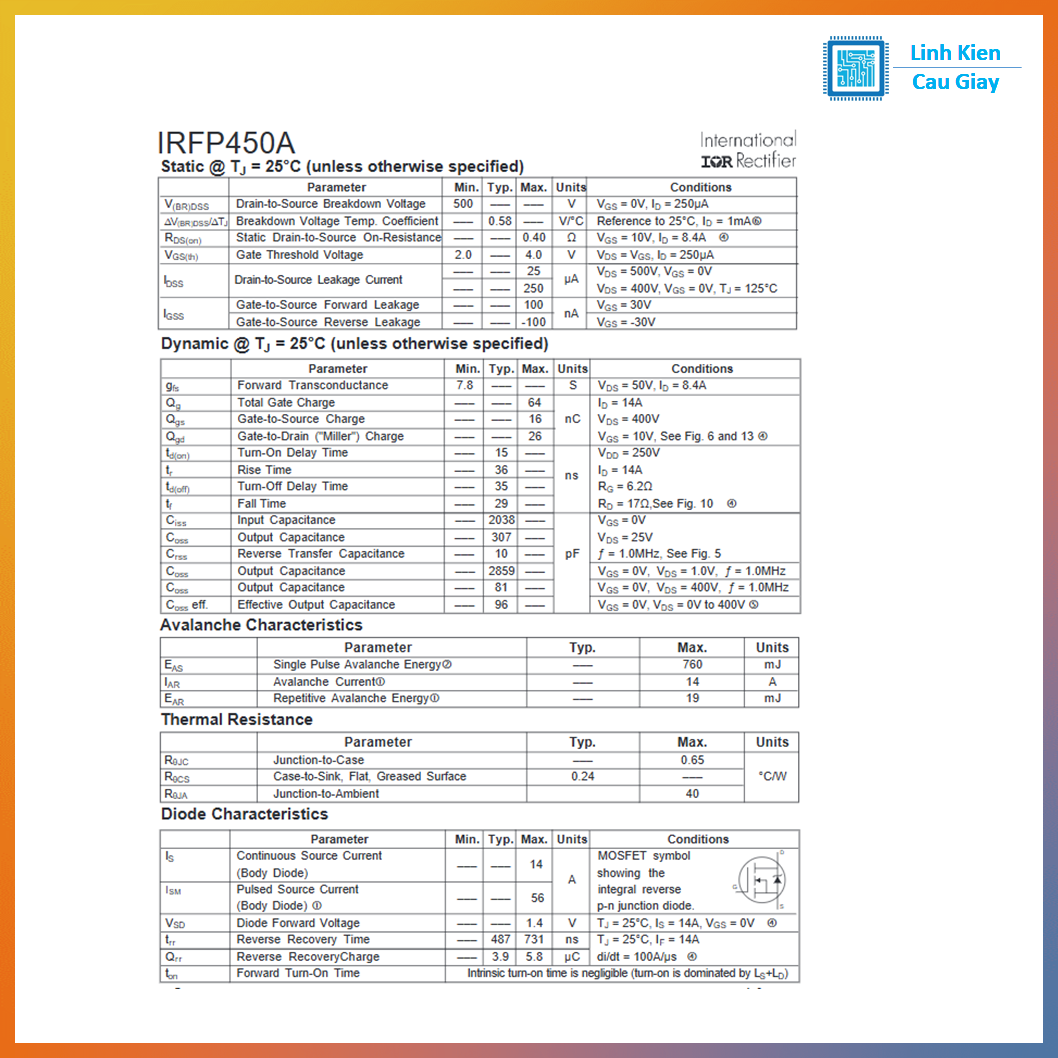

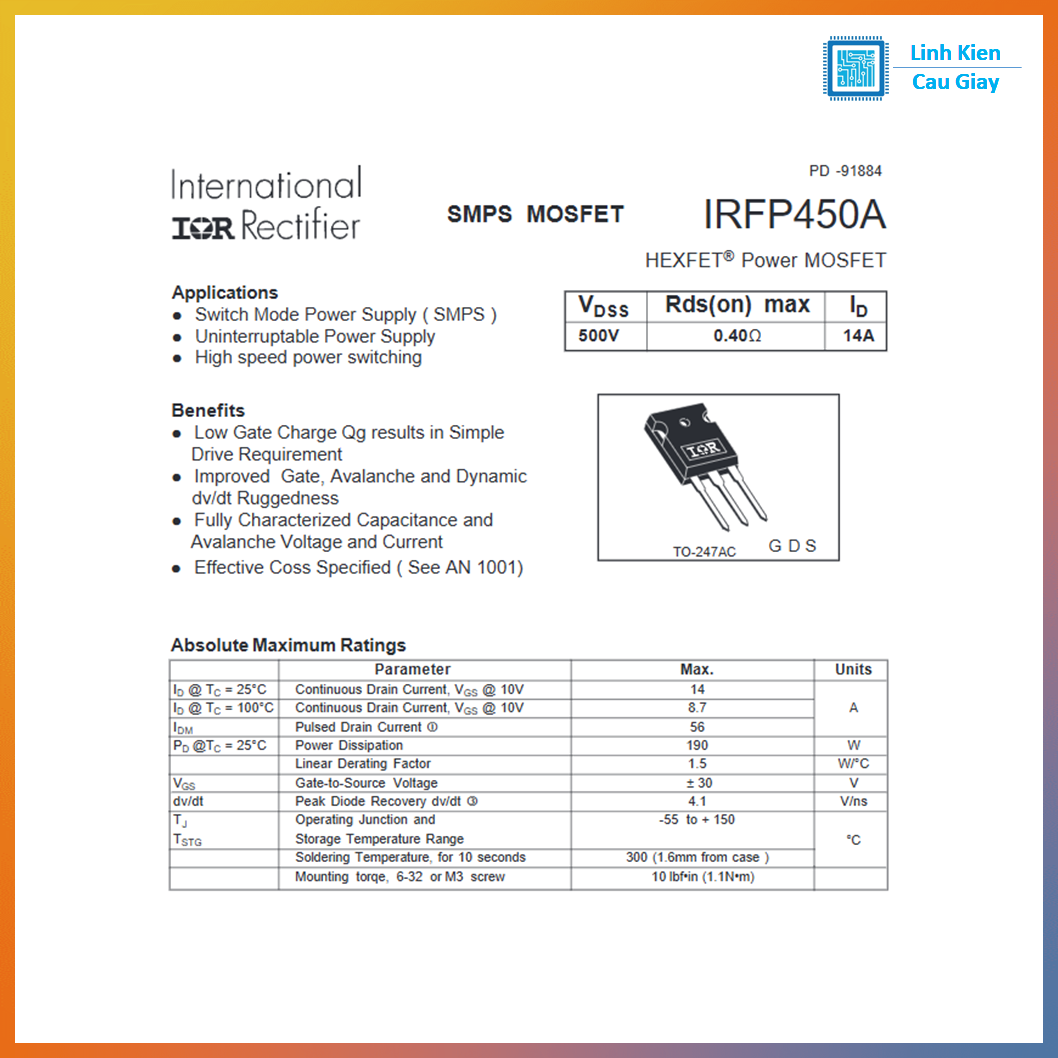

Thông số kĩ thuật

VDS (Drain-Source): 500V
ID liên tục: 14A (Tc)
RDS(on): tối đa ~0.40Ω @ VGS=10V
VGS(th): 2.0–4.0V
Đóng gói: TO-247 (3 chân + tab)

Hướng dẫn sử dụng

Lắp đúng chân G-D-S; chú ý tab là Drain nên khi bắt vào chassis cần cách điện nếu cần
Nên dùng tản nhiệt khi chạy tải lớn/hoạt động lâu
Gate nên có điện trở gate (thường 10–100Ω) để giảm nhiễu/ringing
Mạch nguồn/inverter nên có snubber/clamp đúng thiết kế để hạn chế quá áp đỉnh trên Drain

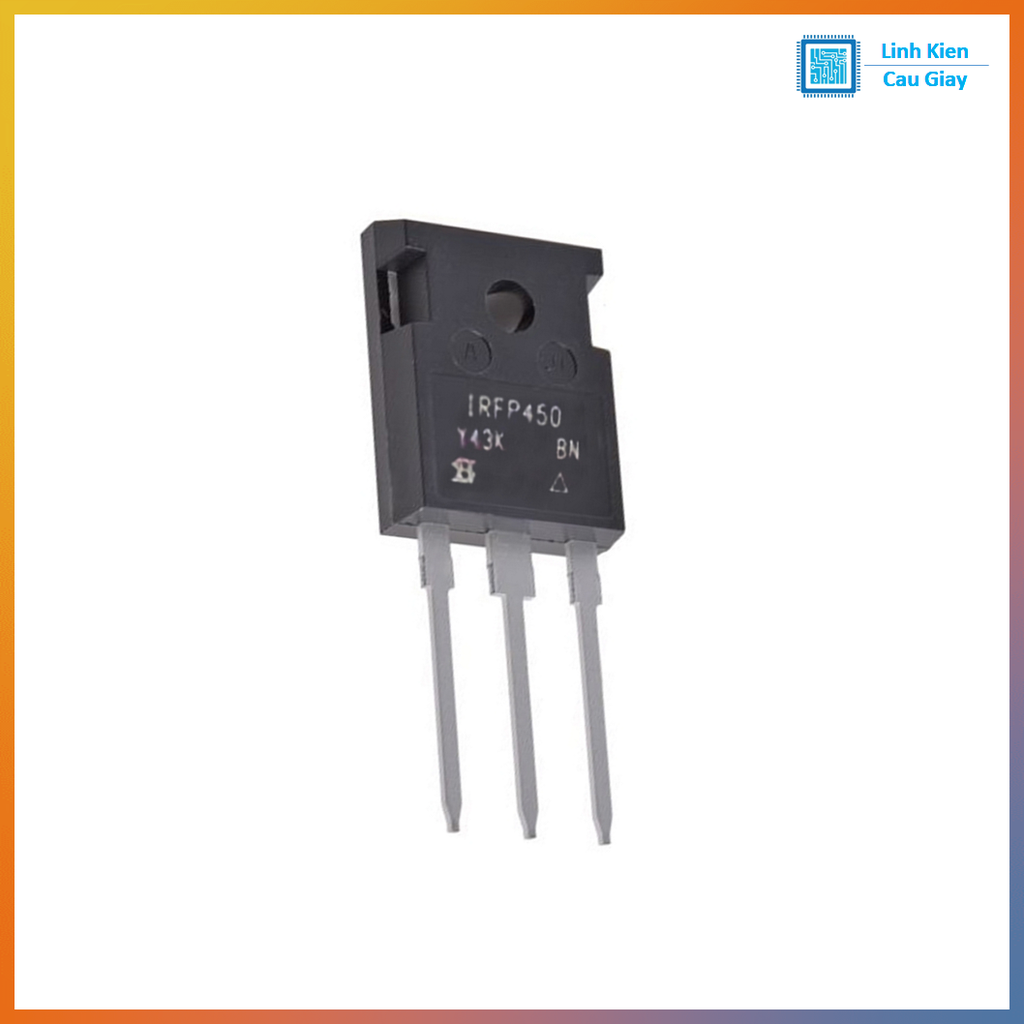

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
