MOSFET kênh P IRF9Z34N TO-220 (Transistor công suất IRF9Z34N)

Mô tả sản phẩm

IRF9Z34N là MOSFET P-Channel thường dùng để đóng/ngắt tải ở phía dương nguồn (high-side) mà vẫn giữ mass chung, rất hữu ích khi điều khiển tải DC. Linh kiện cho khả năng dẫn dòng tốt, phù hợp các mạch công suất 12V/24V, mạch bảo vệ và các dự án DIY.

Ứng dụng

Công tắc high-side cho tải DC 12V/24V
Bảo vệ ngược cực cho nguồn DC (reverse polarity protection)
Điều khiển motor DC, LED công suất, dải LED, bơm mini
Đóng cắt relay/solenoid/van điện từ (kèm diode dập xung phù hợp)

Sơ đồ chân

Nhìn mặt chữ hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)

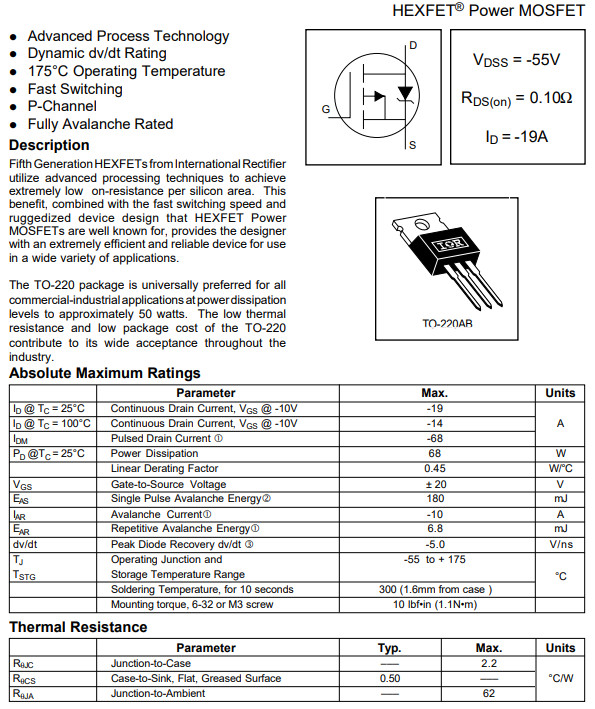

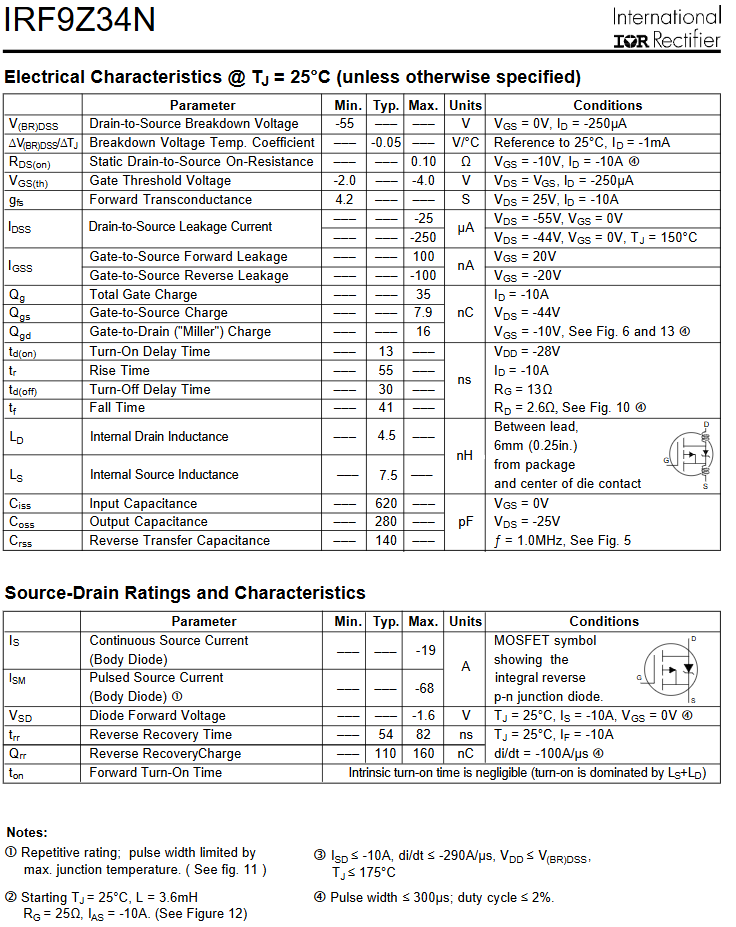

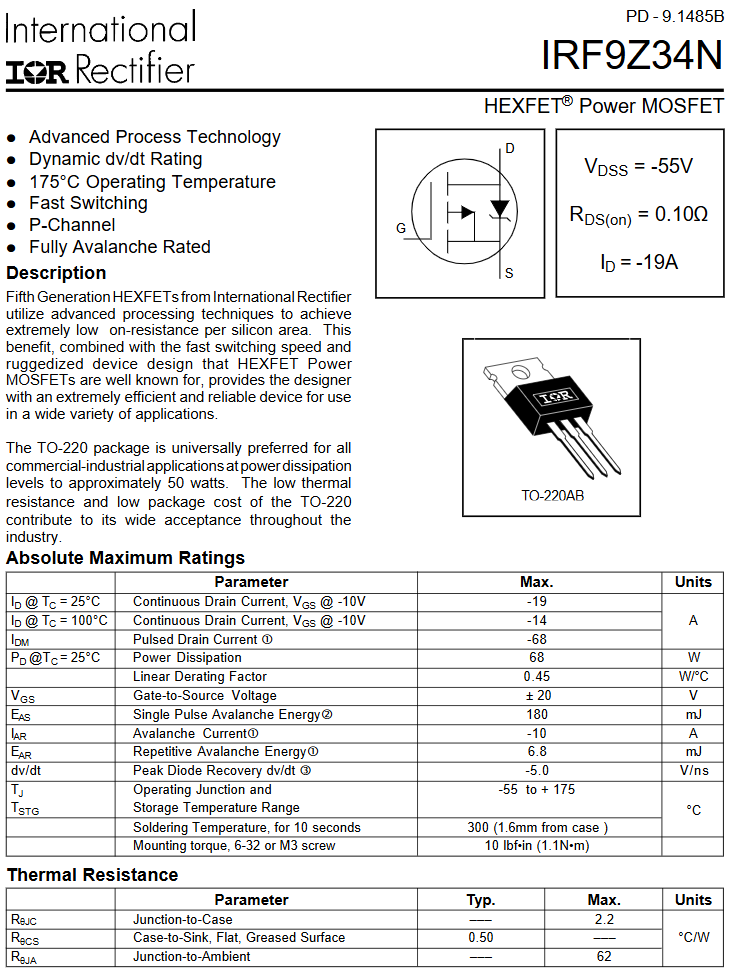

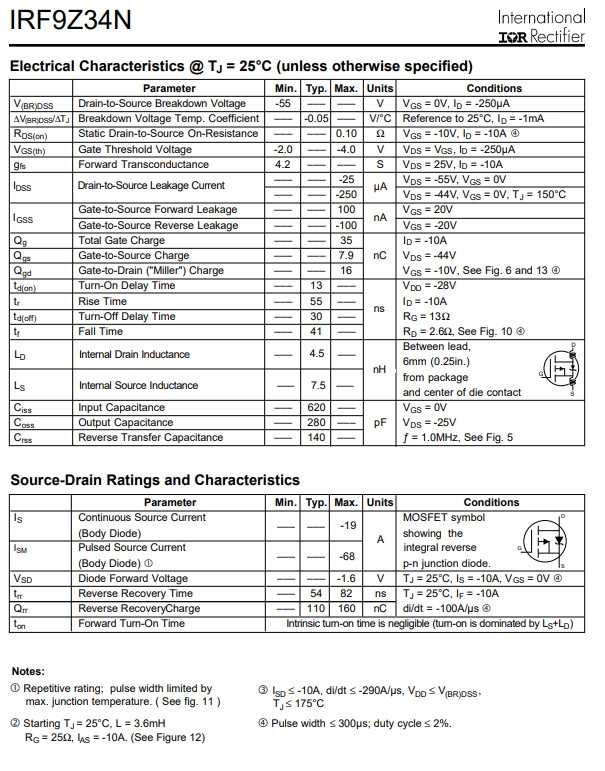

Thông số kĩ thuật

Loại: P-Channel Power MOSFET
VDS (Drain-Source): khoảng -55V (thường gặp ở họ IRF9Zxx, tùy hãng/phiên bản)
ID (Dòng Drain liên tục): khoảng -19A (tùy điều kiện tản nhiệt)
VGS (Gate-Source max): ±20V
Đóng gói: TO-220
RDS(on): mức thấp, thường tối ưu khi kích Gate đủ biên độ (VGS âm đủ lớn)

Hướng dẫn sử dụng

Với MOSFET kênh P: muốn bật/dẫn cần Gate thấp hơn Source (VGS âm)
High-side cơ bản: Source lên +V, Drain ra tải, tải về GND; kéo Gate lên gần +V để tắt, kéo Gate xuống thấp để bật
Nên thêm điện trở kéo Gate (pull-up) để đảm bảo trạng thái OFF khi thả nổi, và điện trở gate 10–100Ω giảm nhiễu
Tải cảm ứng (motor/relay/solenoid): cần diode flyback/TVS/snubber để chống xung ngược
Chạy tải lớn: bắt tản nhiệt; lưu ý tab là Drain nếu bắt vào khung kim loại cần cách điện khi cần

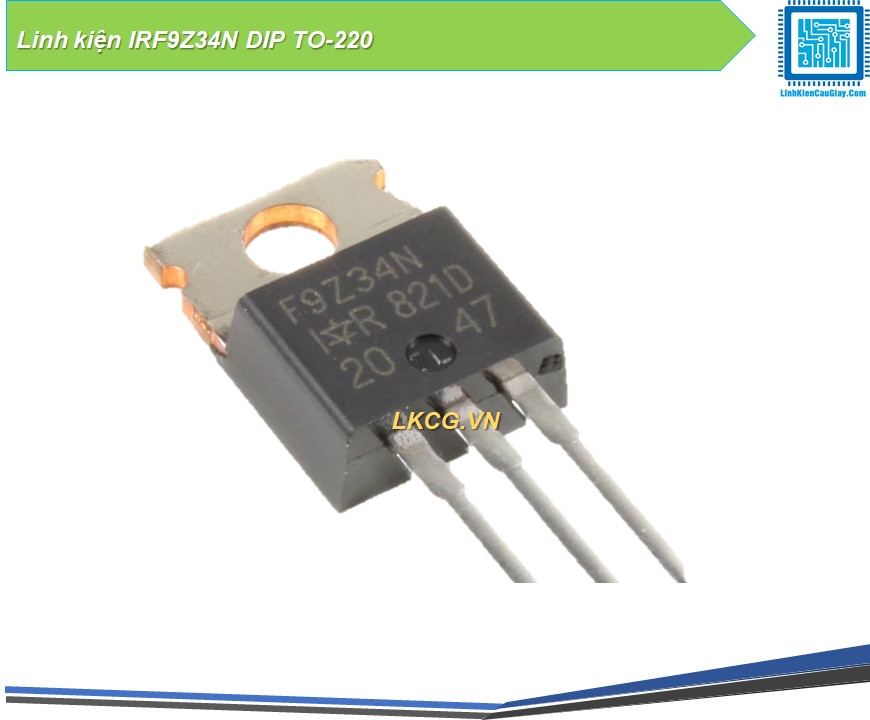

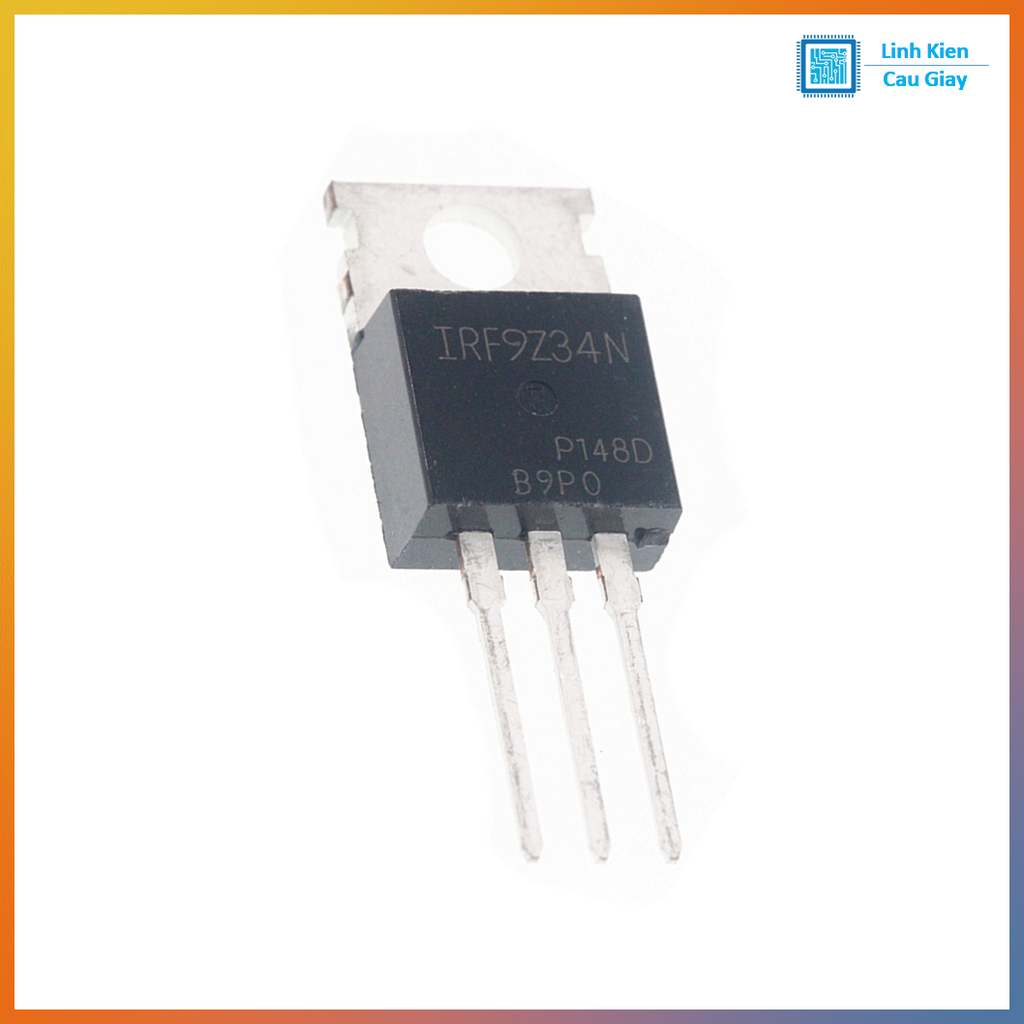

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
