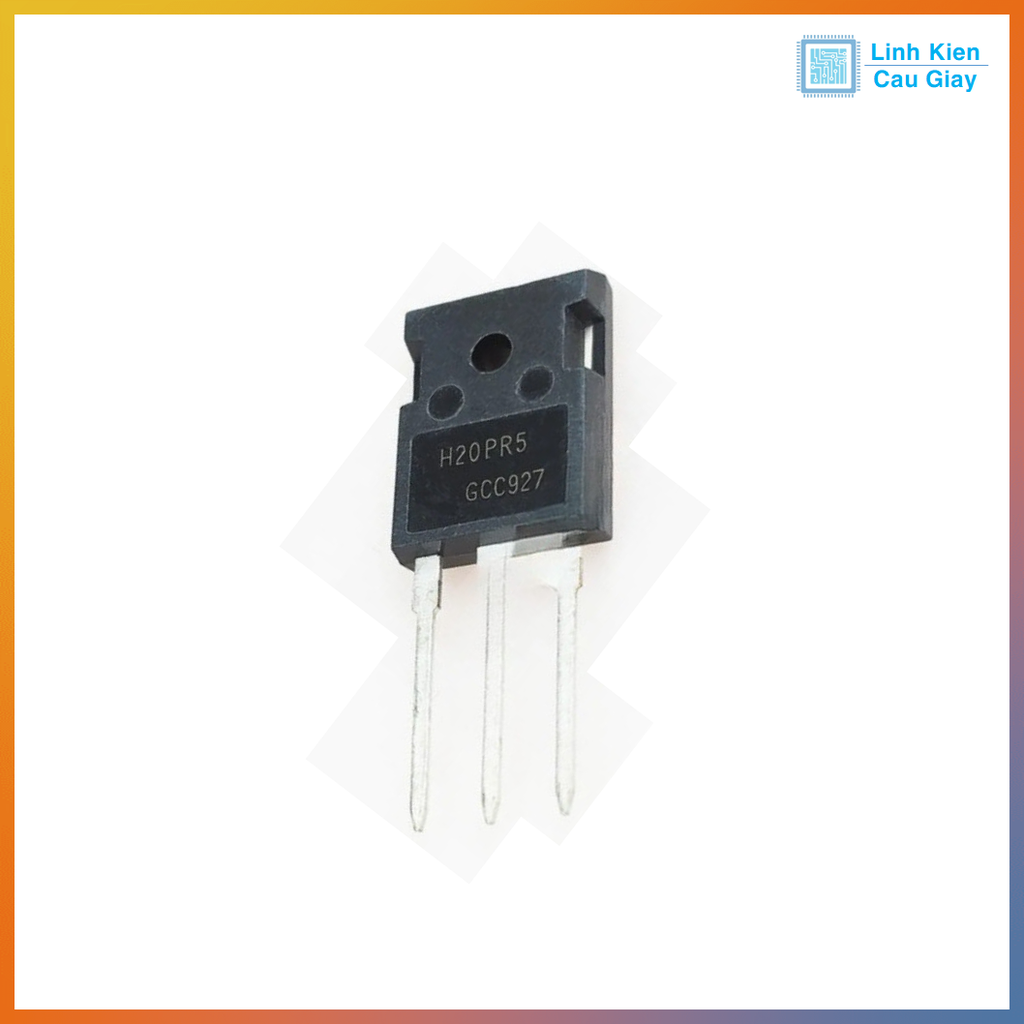

Linh kiện IGBT H20PR5 bếp từ

(Mã SP:PVN5461)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

30.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

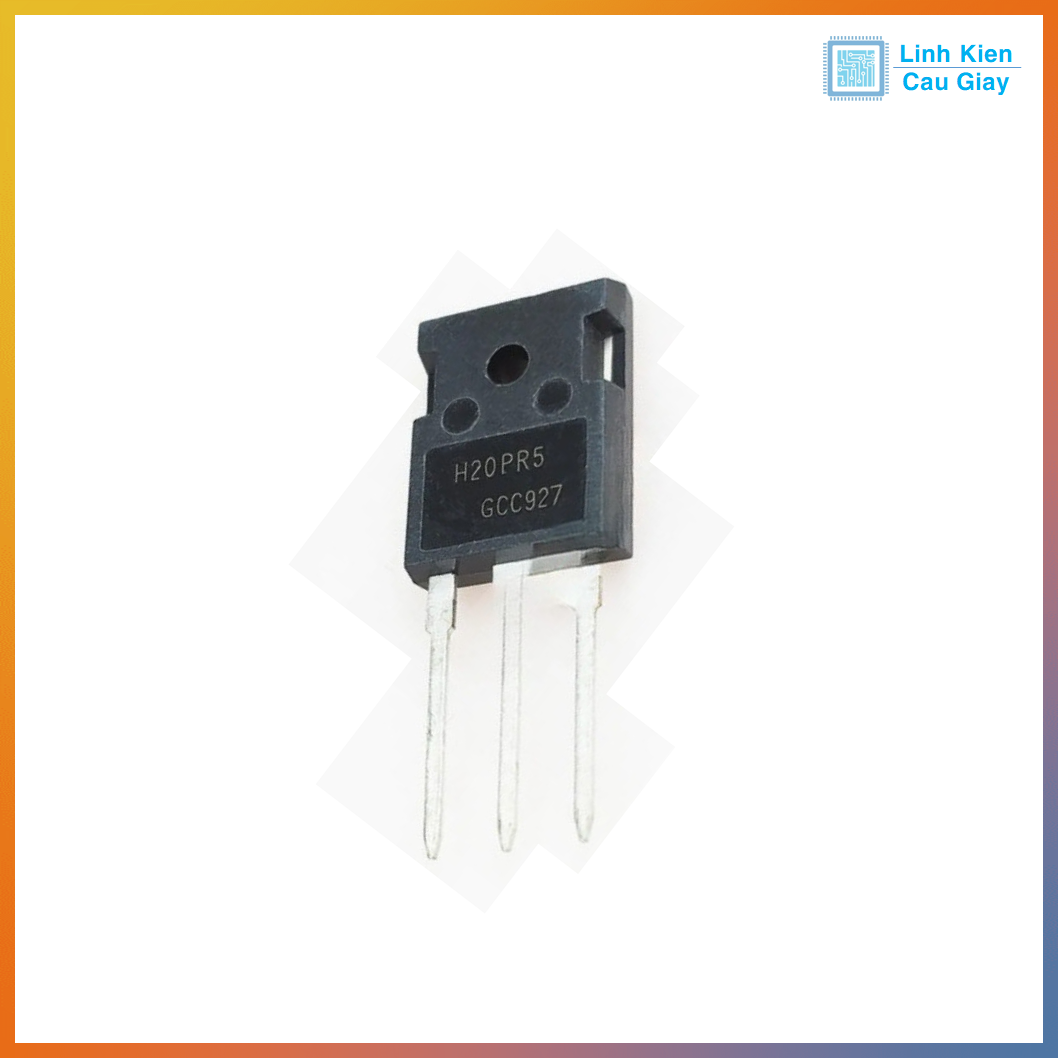

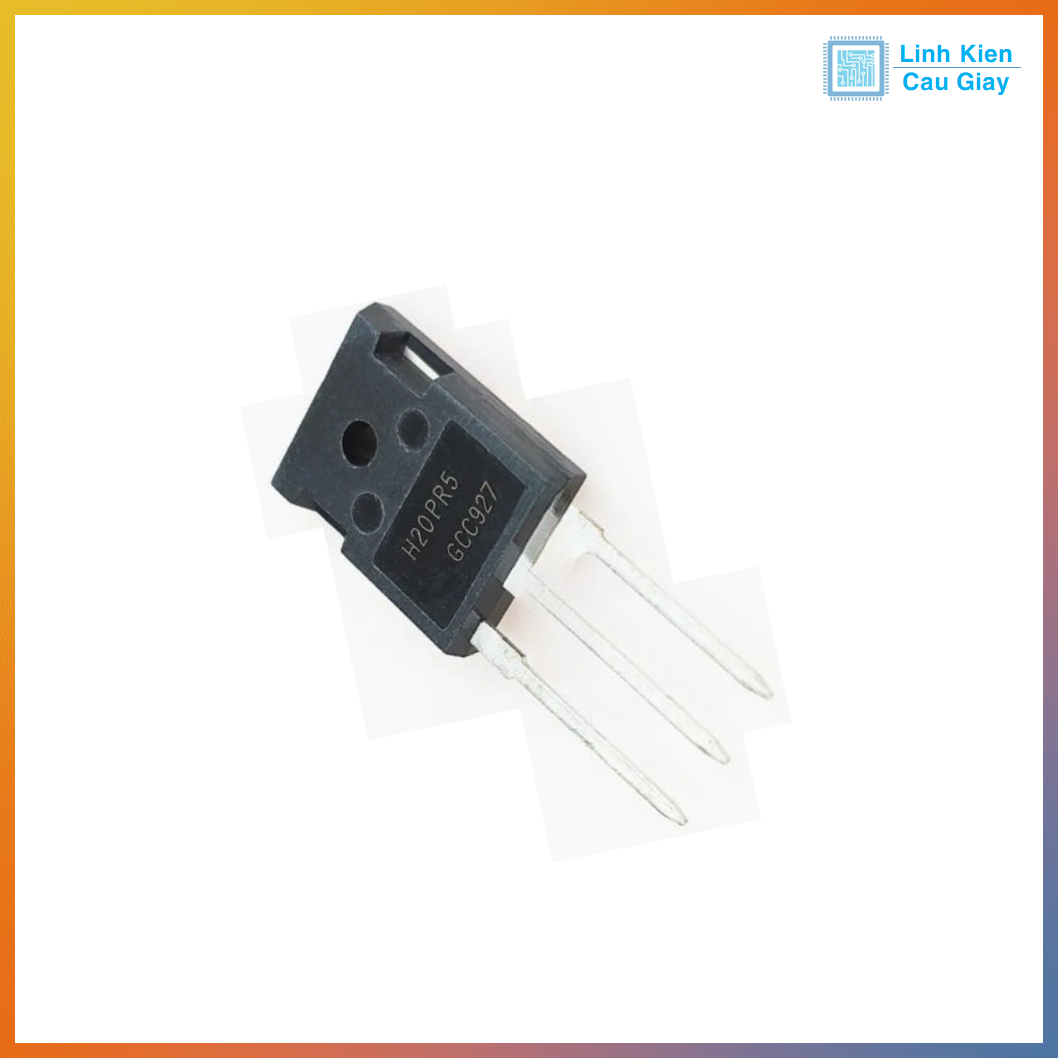

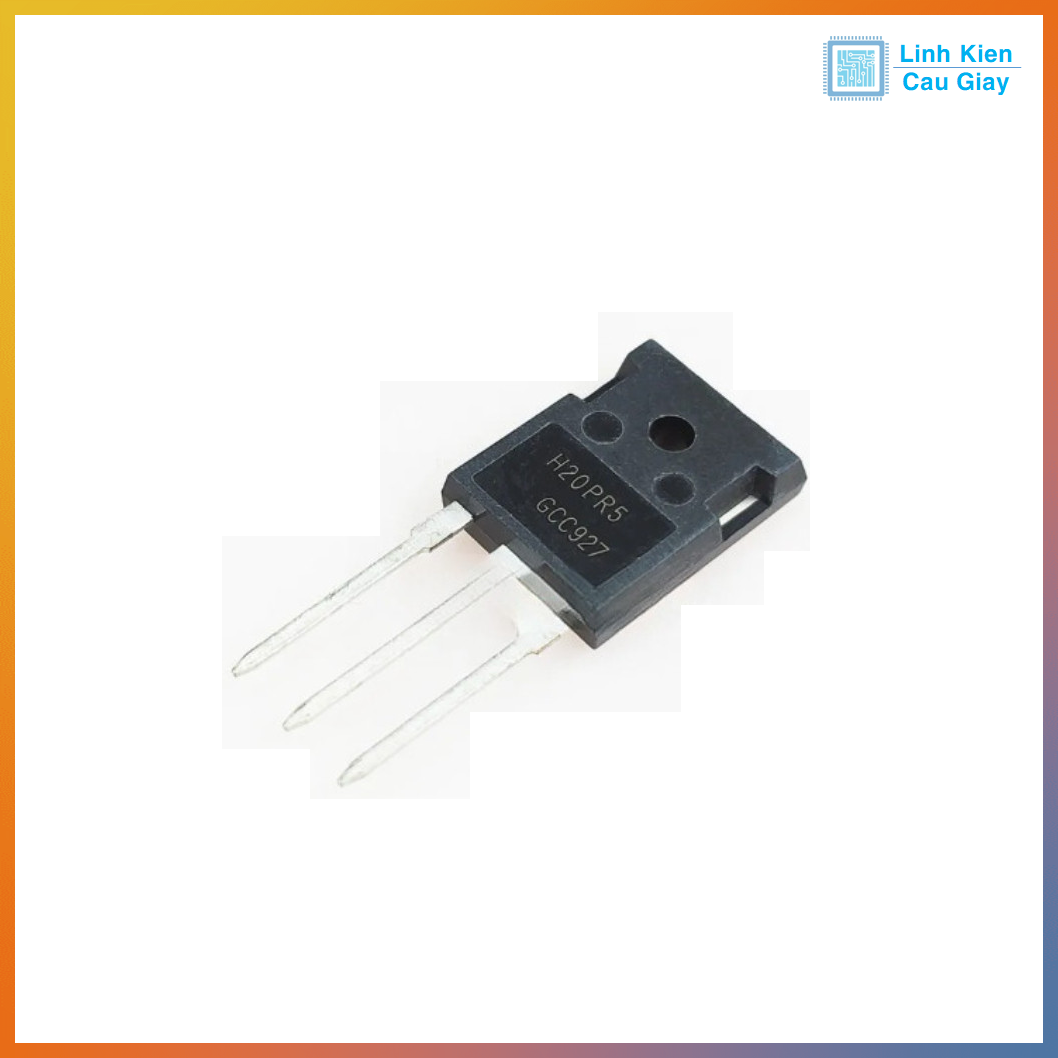

Linh kiện IGBT H20PR5 bếp từ

Mô tả sản phẩm

IGBT H20PR5 là transistor lưỡng cực có cổng cách ly (Insulated Gate Bipolar Transistor), chuyên dùng cho mạch bếp từ, lò điện và nguồn công suất cao. Linh kiện này kết hợp ưu điểm của MOSFET (điện áp điều khiển thấp, tốc độ cao)BJT (chịu dòng lớn), nhờ đó có khả năng chịu điện áp cao (600V), dòng lớn (40A) và tổn hao thấp.

Đây là linh kiện thay thế phổ biến trong mạch bếp từ nội địa, bếp công nghiệp, các thiết bị điện tử công suất cao cần độ tin cậy và hiệu suất tốt.

Ứng dụng

  • Bếp từ, bếp điện công suất lớn.

  • Bộ nghịch lưu (inverter), UPS, nguồn xung công nghiệp.

  • Mạch điều khiển động cơ AC/DC công suất cao.

  • Lò cảm ứng, lò nhiệt công nghiệp.

Sơ đồ chân

(TO-247 – nhìn từ mặt chữ)

Từ trái sang phải:

  1. G (Gate) – Cổng điều khiển.

  2. C (Collector) – Cực thu.

  3. E (Emitter) – Cực phát.

Phần lưng kim loại nối với Collector.

Thông số kĩ thuật

  • Loại linh kiện: IGBT (Insulated Gate Bipolar Transistor).

  • Điện áp cực đại (V<sub>CES</sub>): 600V.

  • Dòng cực đại (I<sub>C</sub>): 40A.

  • Dòng xung (I<sub>CM</sub>): > 80A.

  • Điện áp Gate – Emitter (V<sub>GE</sub>): ±20V.

  • Điện áp sụt V<sub>CE(sat)</sub>: ~1.6V.

  • Tốc độ chuyển mạch: 20 – 40 kHz (phù hợp bếp từ).

  • Công suất tiêu tán (Ptot): ~200W.

  • Đóng gói: TO-247, dễ lắp tản nhiệt.

  • Nhiệt độ hoạt động: -40°C ~ +150°C.

Hướng dẫn sử dụng

  • Tản nhiệt: cần gắn trên heatsink + keo tản nhiệt để tránh quá nhiệt.

  • Điều khiển: sử dụng driver IGBT chuyên dụng (như IC IR2110, 6N137, HCPL-3120) để cấp xung Gate.

  • Bảo vệ:

    • Lắp diode nhanh (fast diode) song song Collector–Emitter.

    • Dùng mạch snubber RC hoặc varistor để chống quá áp.

    • Kết hợp cầu chì/CB bảo vệ quá dòng.

  • Ứng dụng bếp từ: thường dùng cặp song song hoặc cầu H để điều khiển cuộn dây công suất cao.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
