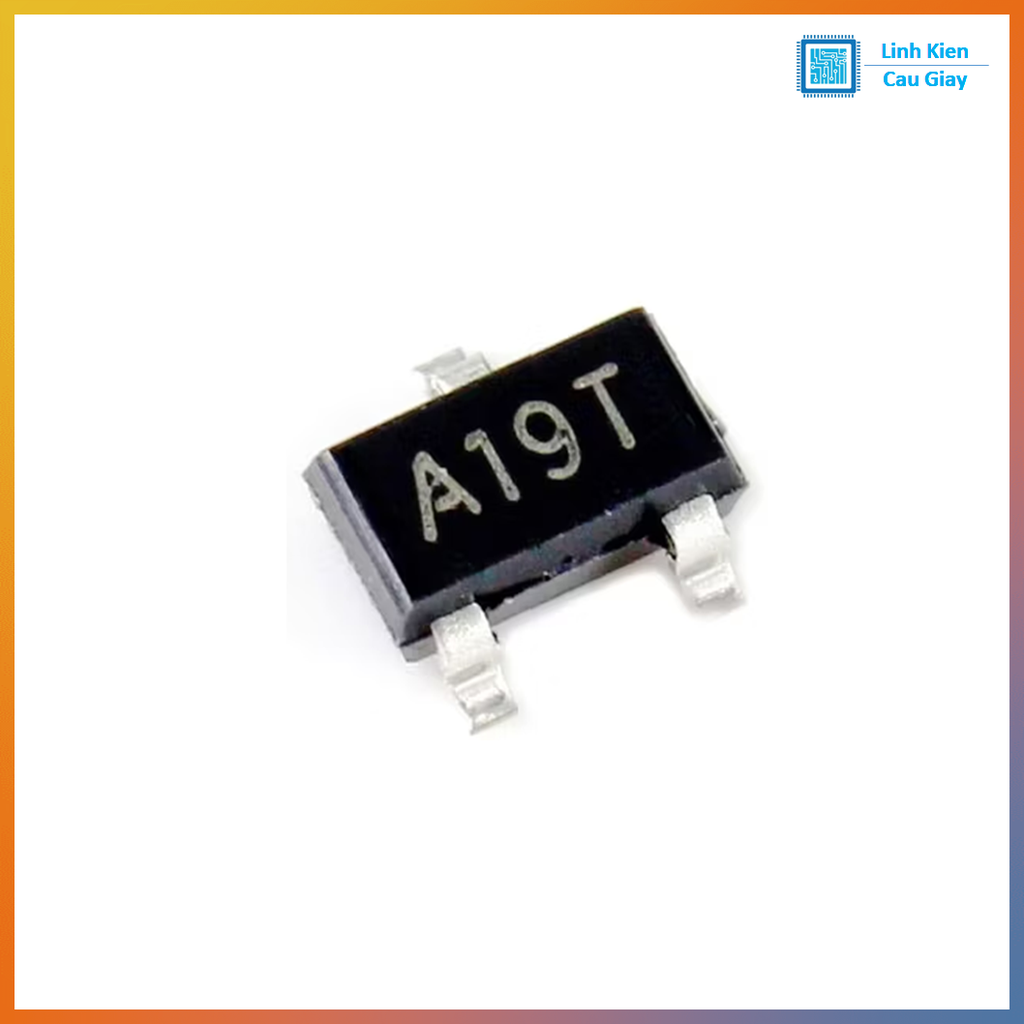

Linh kiện MOSFET AO3401 kênh P chân dán SOT-23 (gói 5 chiếc)

Mô tả sản phẩm

MOSFET AO3401 chân dán SOT-23 là MOSFET kênh P (P-Channel) rất phổ biến để làm công tắc nguồn phía dương (high-side switch), bảo vệ cắm ngược, OR-ing nguồn, và đóng/cắt tải DC cho mạch pin – mạch sạc – thiết bị IoT. AO3401 có RDS(on) thấp, kích tốt với mức điều khiển logic, giúp mạch chạy mát và ổn định. Gói 5 chiếc tiện sửa chữa, thay thế nhanh cho các bo mạch điện tử.

AO3401 là MOSFET kênh P dạng dán SOT-23, thường được dùng để đóng/cắt đường nguồn dương (high-side) hoặc làm mạch chống cắm ngược cho nguồn DC/battery. Nhờ trở kháng dẫn thấp, linh kiện giúp giảm sụt áp và giảm nóng, phù hợp cho các thiết bị chạy pin, mạch cấp nguồn 3.3V/5V/12V (tùy thiết kế).

Ứng dụng

Công tắc nguồn high-side (đóng/cắt V+) cho thiết bị IoT, module cảm biến
Mạch chống cắm ngược (reverse polarity protection) cho nguồn DC
Mạch OR-ing nguồn, chọn nguồn (adapter/pin)
Mạch đóng/cắt tải DC phía dương: LED, module, mạch điều khiển
Sửa chữa bo mạch: sạc, power bank, router, thiết bị cầm tay

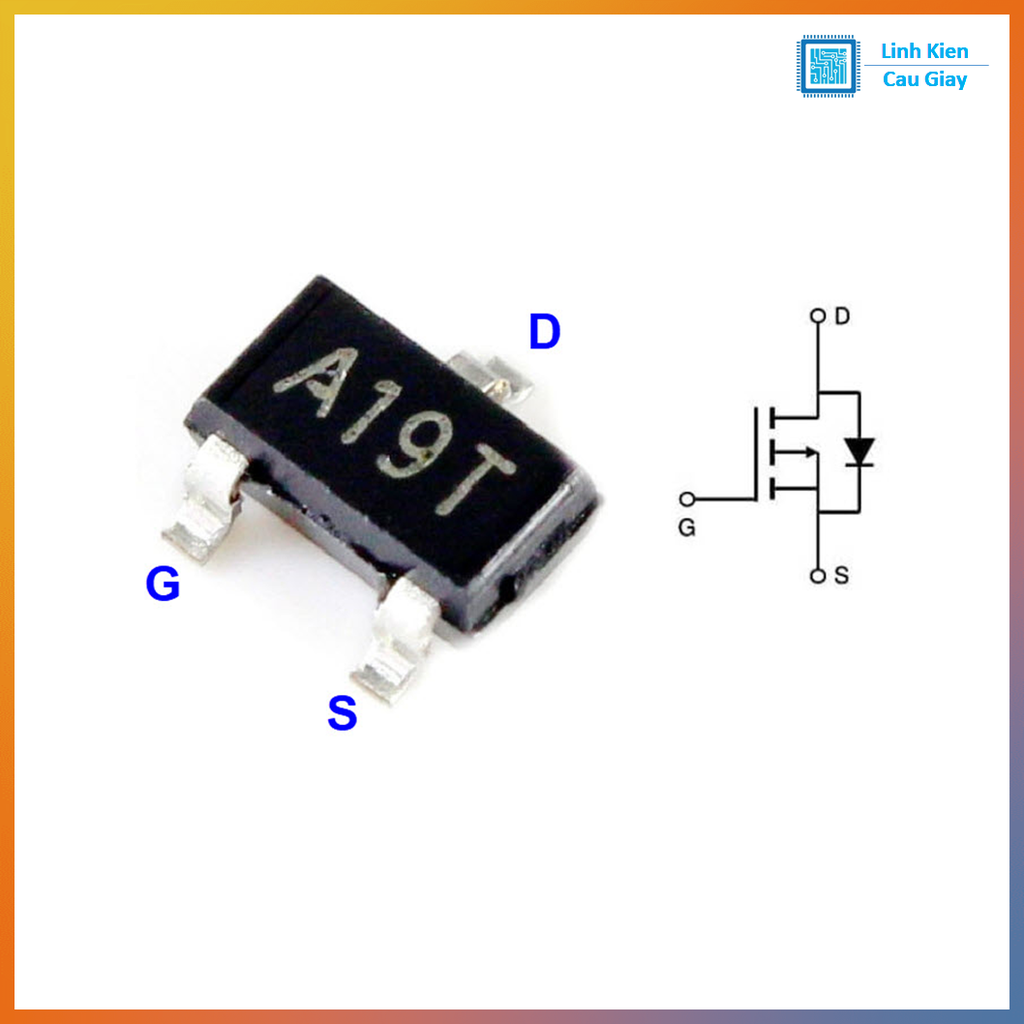

Sơ đồ chân

Chân 1: G (Gate)
Chân 2: S (Source)
Chân 3: D (Drain)

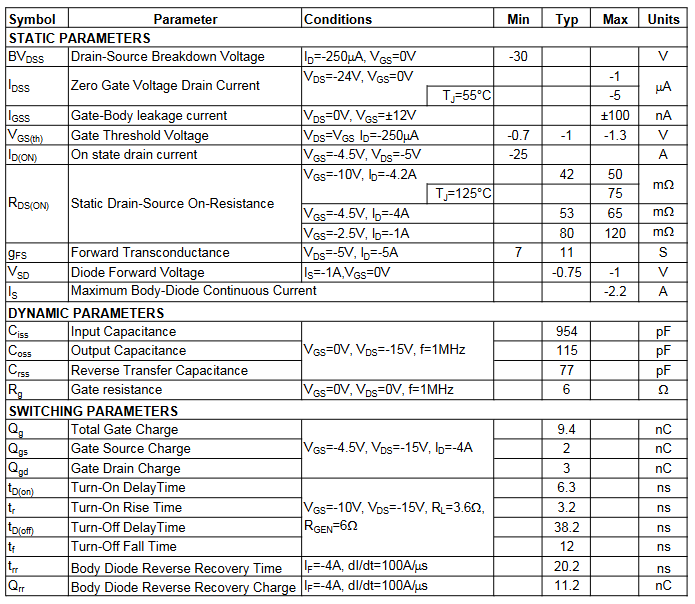

Thông số kĩ thuật

Loại: MOSFET kênh P
Đóng gói: SOT-23 (SMD)
Điện áp VDS: thường -30V (tùy hãng)
Dòng ID: phù hợp tải nhỏ đến trung bình (phụ thuộc tản nhiệt/PCB)
RDS(on): thấp (giảm nóng, sụt áp nhỏ)
Điều khiển: phù hợp mạch logic (tùy cấu hình gate)

Hướng dẫn sử dụng

High-side switch cơ bản: Source nối V+, Drain ra tải, đầu kia tải về GND
Để bật MOSFET P: kéo Gate xuống thấp hơn Source (VGS âm) qua transistor/MCU (tùy mạch)
Để tắt MOSFET P: kéo Gate lên gần Source (VGS ≈ 0) bằng điện trở kéo lên (pull-up)
Khuyến nghị: dùng R gate 47–220Ω, thêm R kéo lên 47k–200k để mặc định OFF
Nếu dùng chống cắm ngược: chú ý chiều diode thân (body diode) khi lắp

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
