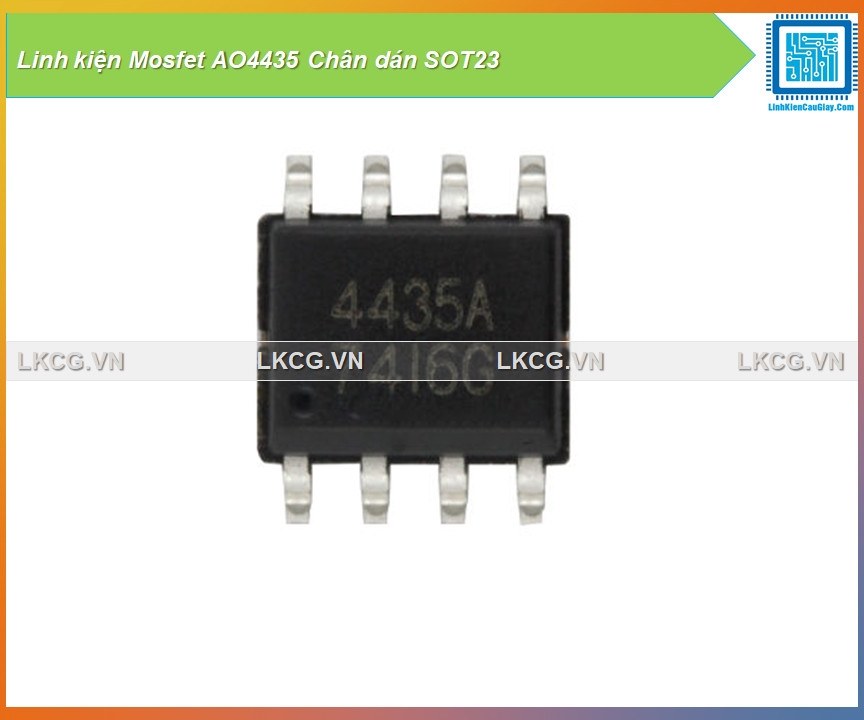

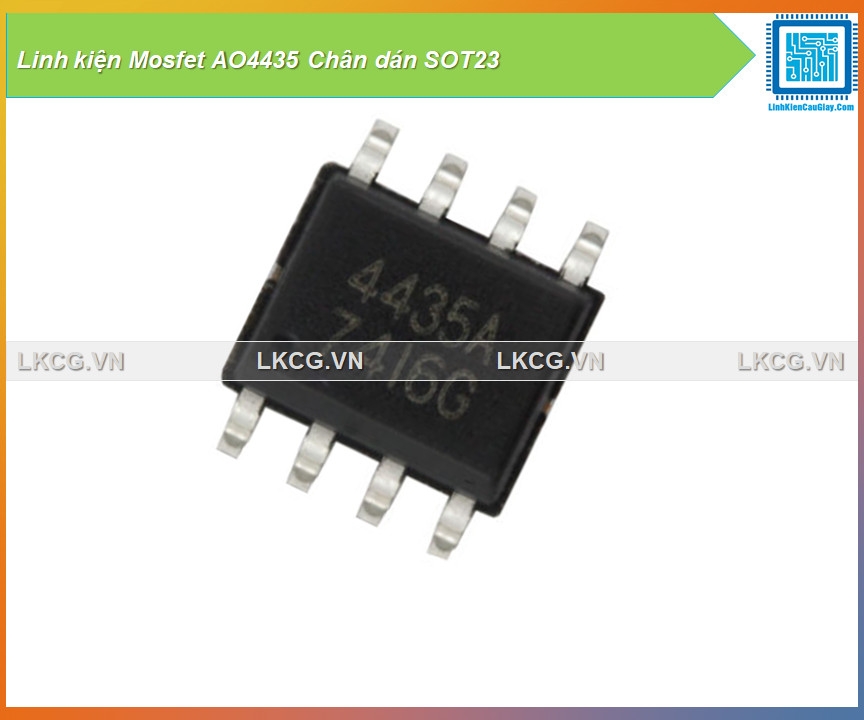

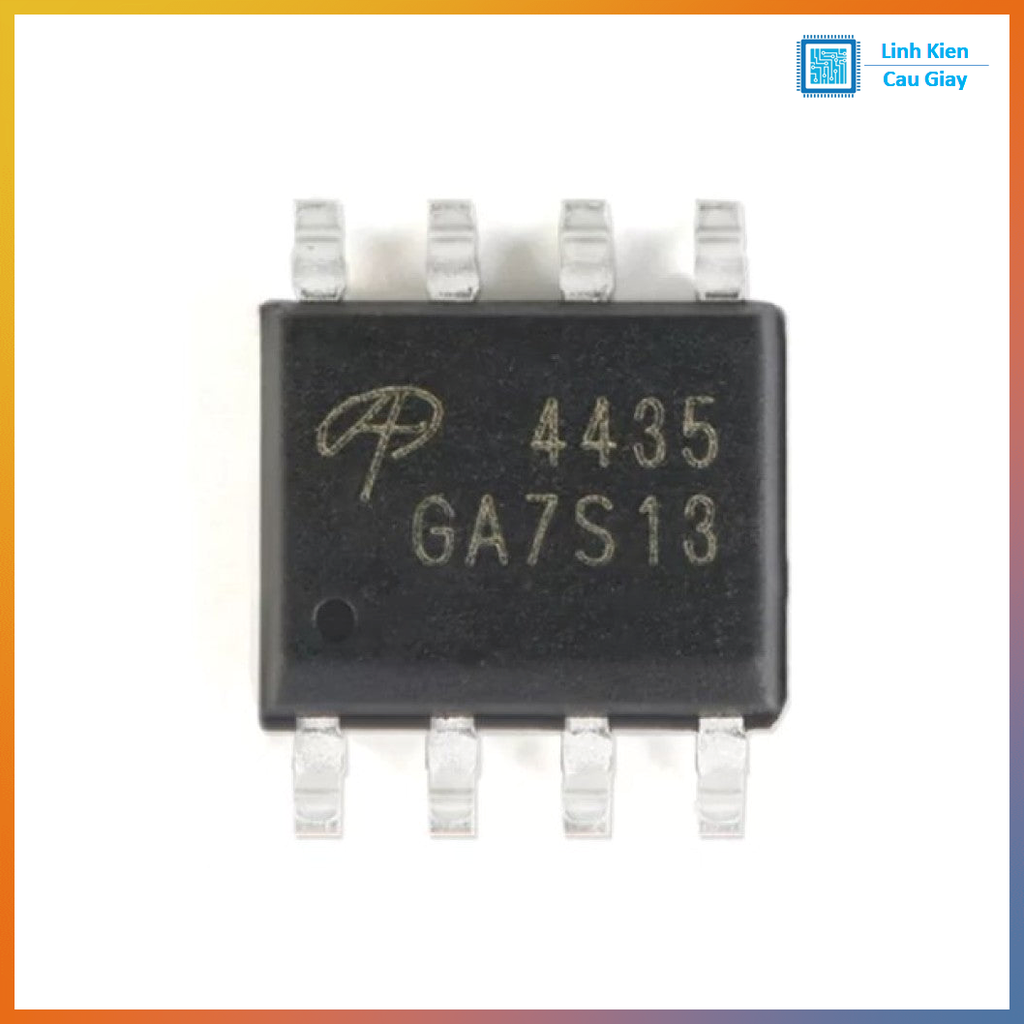

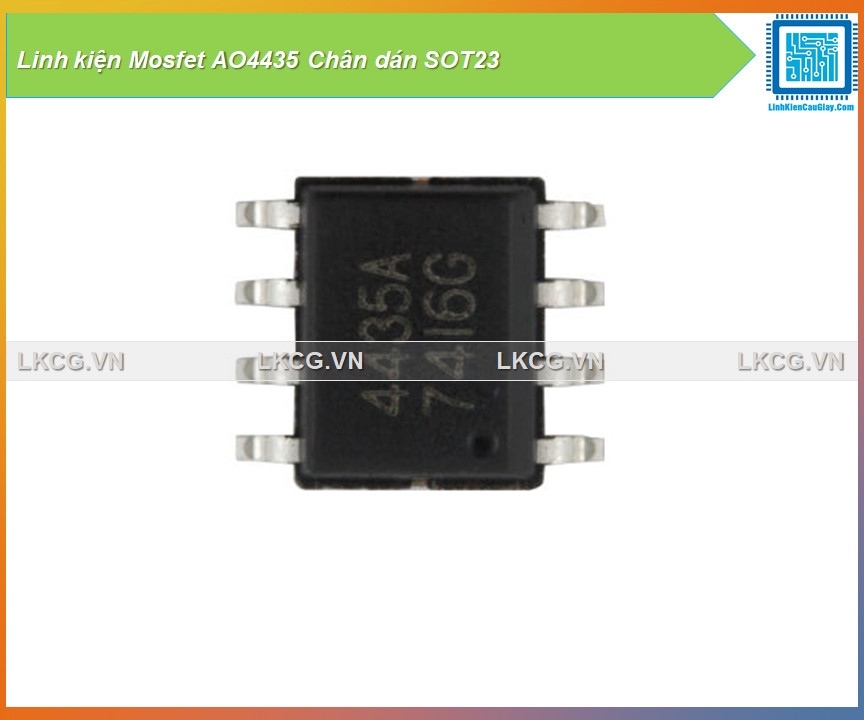

Linh kiện MOSFET AO4435 kênh P 30V chân dán SOP-8

Mô tả sản phẩm

MOSFET AO4435 chân dán SOP-8 (SOIC-8) là MOSFET kênh P 30V chuyên dùng cho công tắc tải (load switch), đóng/cắt nguồn phía dương (high-side) và các mạch PWM. AO4435 nổi bật nhờ RDS(on) thấp, gate charge thấp, giúp giảm sụt áp, chạy mát, phù hợp sửa chữa bo mạch nguồn, mạch pin, mạch sạc và các thiết bị điện tử dân dụng/DIY

AO4435 là MOSFET kênh P công nghệ trench, tối ưu cho đóng/cắt nguồn và điều khiển tải nhờ điện trở dẫn thấp và điện tích cổng thấp, rất hợp làm load switch hoặc PWM trong các mạch nguồn.

Ứng dụng

Công tắc nguồn high-side (đóng/cắt V+) cho thiết bị chạy pin, module
Load switch, mạch cấp nguồn cho ngoại vi
PWM điều khiển tải DC (tùy thiết kế mạch)
Sửa chữa bo mạch: đường nguồn vào, mạch bảo vệ, mạch sạc/nguồn

Sơ đồ chân

Chân 1, 2, 3: S (Source)
Chân 4: G (Gate)
Chân 5, 6, 7, 8: D (Drain)

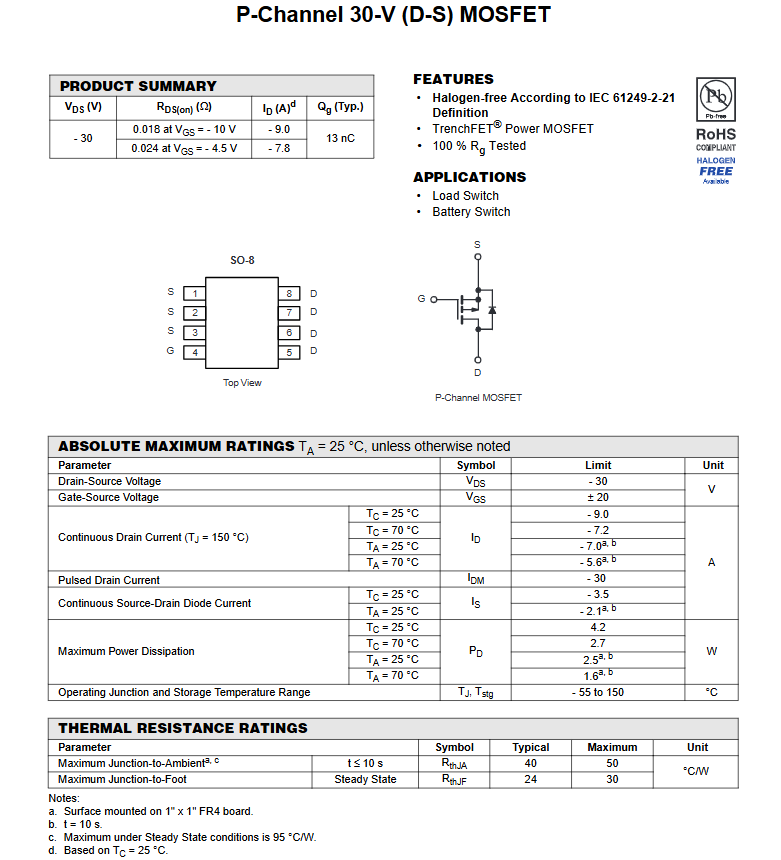

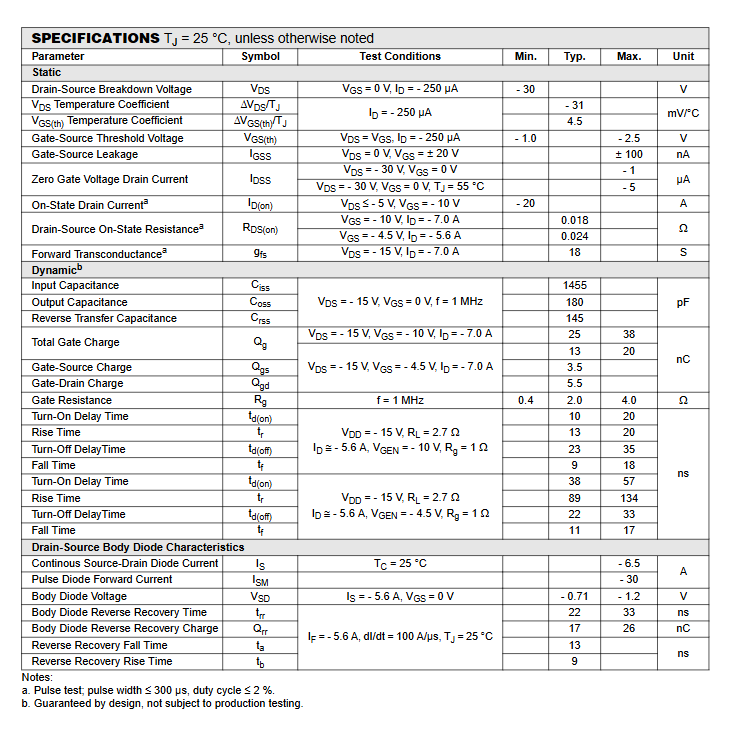

Thông số kĩ thuật

Loại: MOSFET kênh P
VDS: -30V
VGS (max): ±25V
ID liên tục: -10.5A (TA=25°C, theo điều kiện datasheet)
RDS(on): < 18mΩ (VGS=-10V), < 36mΩ (VGS=-5V)
Gói: SOIC-8 / SOP-8 (SMD)

Hướng dẫn sử dụng

Dùng kiểu high-side kênh P: Source nối V+, Drain ra tải, đầu còn lại tải về GND
Bật MOSFET P: kéo Gate thấp hơn Source (VGS âm)
Tắt MOSFET P: kéo Gate lên gần Source (VGS≈0) bằng điện trở kéo lên (pull-up)
Khuyến nghị: R nối tiếp Gate 47–220Ω, R kéo lên 47k–200k để mặc định OFF khi MCU reset

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
