Linh kiện Mosfet N531 (SL: 1con)

Mô tả sản phẩm

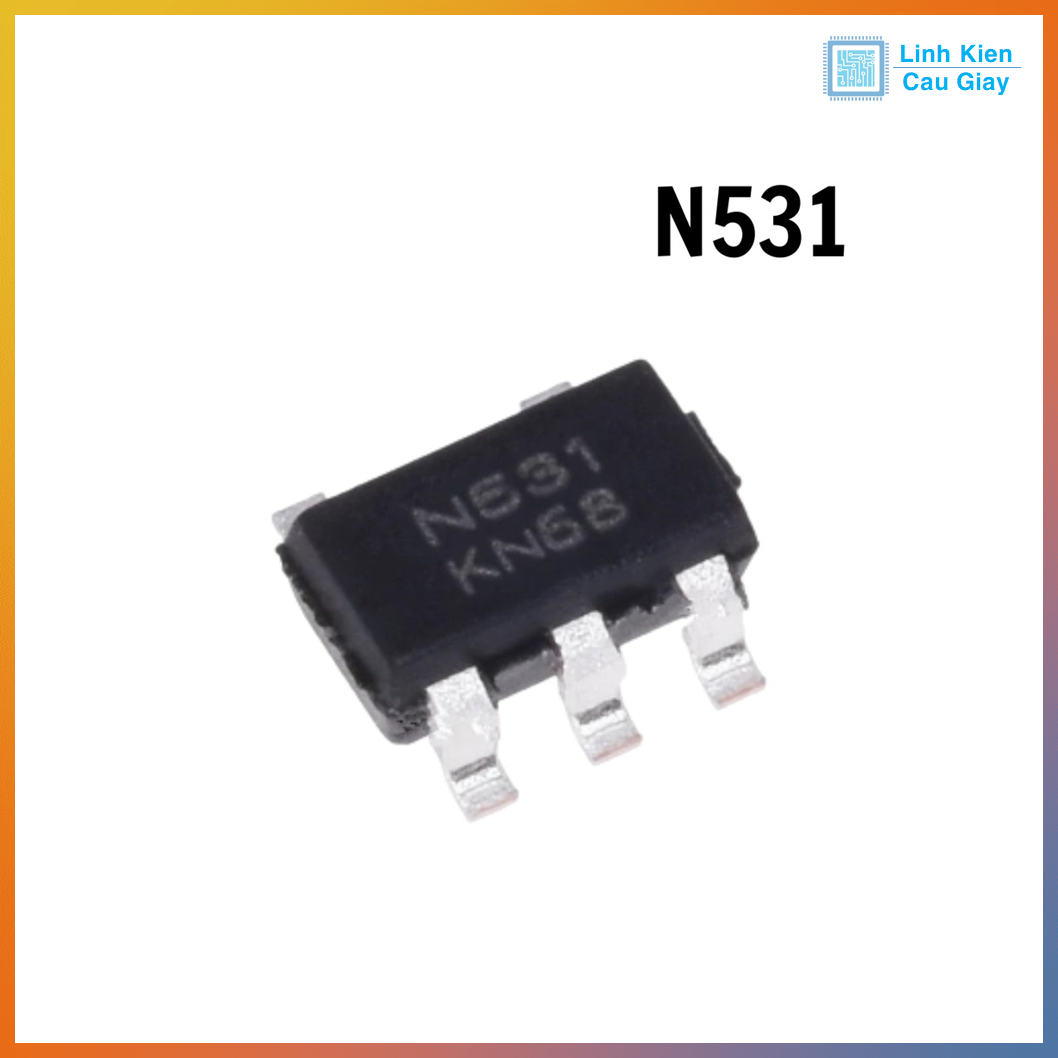

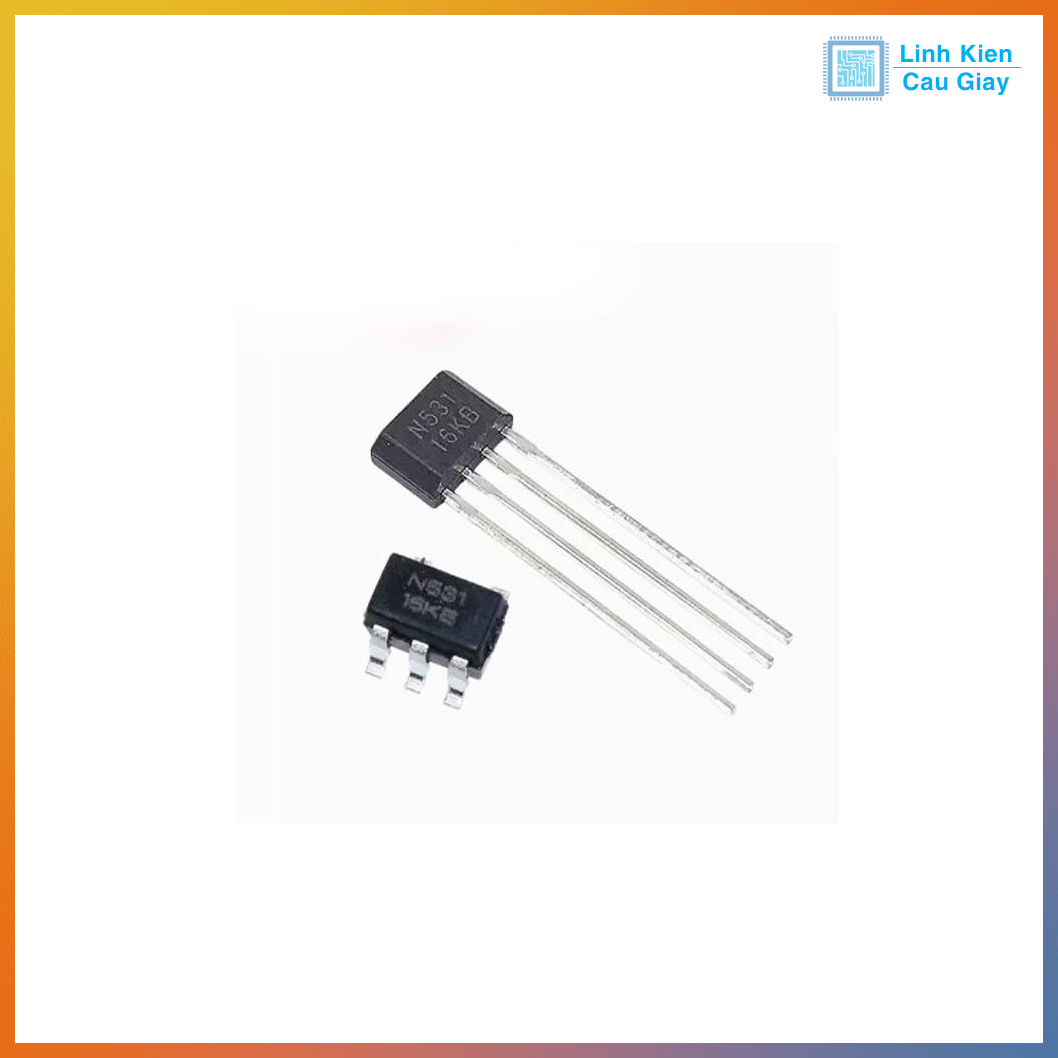

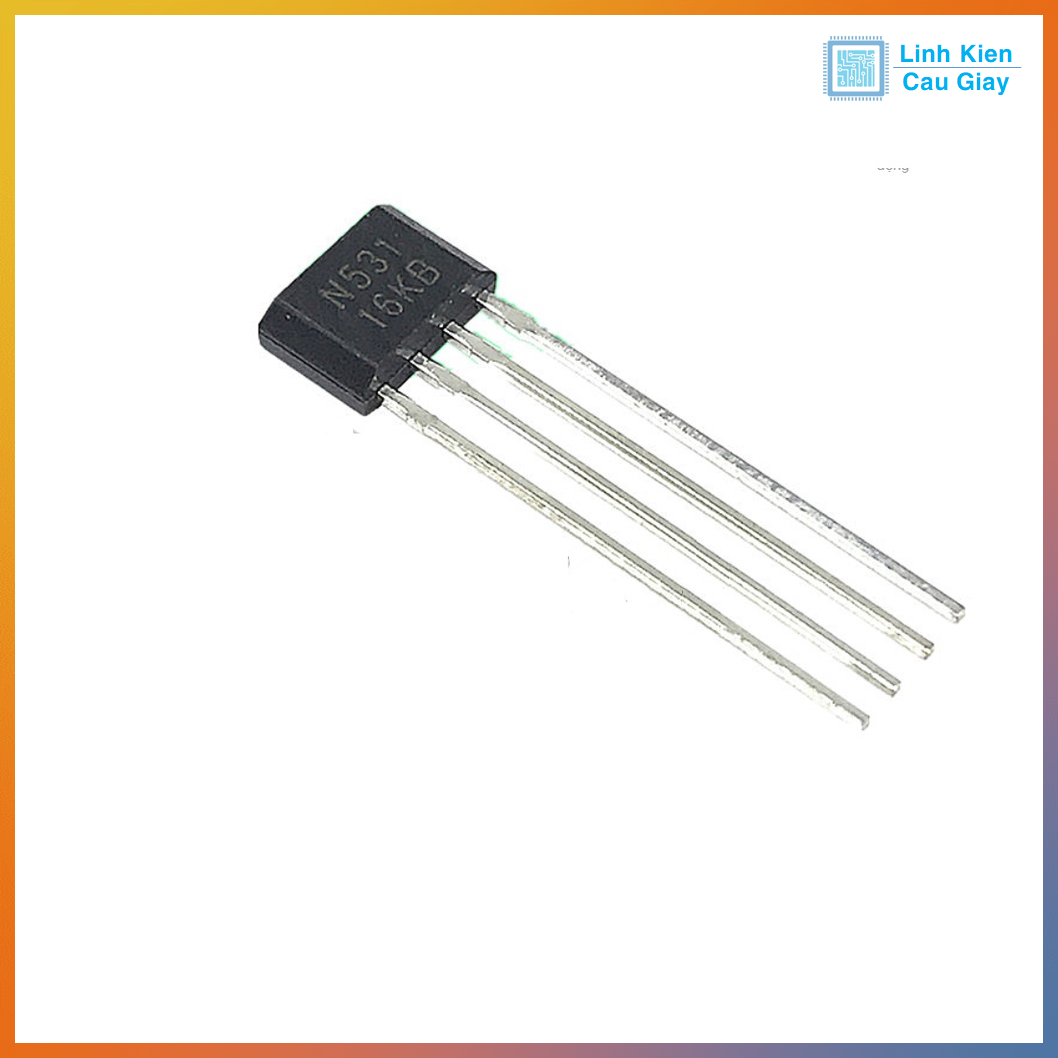

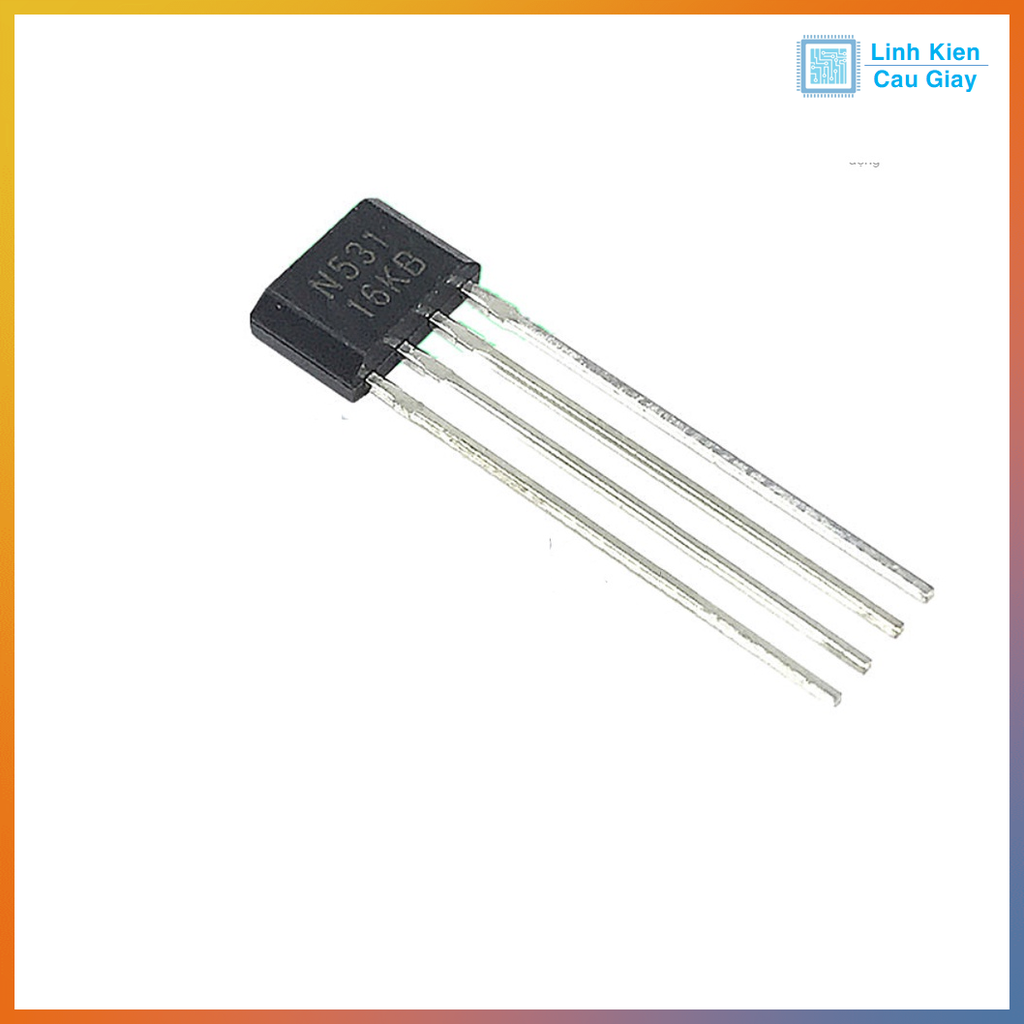

N531 là dòng MOSFET công suất loại N-Channel, kích thước nhỏ gọn, đóng gói theo chuẩn SOT-23-5 (dán SMD) hoặc TO-92 (chân cắm), phù hợp cho các ứng dụng điều khiển đóng ngắt tải, mạch nguồn, điều khiển LED, mạch inverter mini, hoặc các mạch điện tử dân dụng cần kích thước nhỏ và hiệu suất ổn định.

N531 có trở kháng đóng ngắt thấp, khả năng chịu dòng tốt, hoạt động ổn định trong các mạch nguồn hoặc điều khiển tín hiệu logic.

Ứng dụng

Mạch nguồn DC-DC, mạch chuyển đổi điện áp mini
Điều khiển LED, relay, motor DC công suất nhỏ
Mạch đóng ngắt tốc độ cao, điều khiển tín hiệu logic
Hệ thống mạch inverter mini, đèn LED chiếu sáng
Các thiết bị dân dụng, điện tử tiêu dùng, đồ gia dụng
Ứng dụng DIY, sản phẩm thông minh, IoT

Sơ đồ chân

Chân	Ký hiệu	Mô tả chức năng
1	Source	Cực nguồn
2	Gate	Cổng điều khiển
3	Drain	Cực thoát, nối với tải
4, 5	Drain	Cực thoát mở rộng (kết nối chung)

Chân	Ký hiệu	Mô tả chức năng
1	Gate	Cổng điều khiển
2	Source	Cực nguồn
3	Drain	Cực thoát, nối với tải

Thông số kĩ thuật

Thông số	Giá trị
Loại linh kiện	MOSFET N-Channel công suất mini
Mã sản phẩm	N531
Đóng gói	SOT-23-5 (SMD) hoặc TO-92 (chân cắm)
Điện áp chịu được (Vds)	30V – 60V tùy phiên bản
Dòng điện cực đại (Id)	2A – 5A tùy dòng sản phẩm
Điện áp điều khiển (Vgs)	±20V
Điện trở Rds(on)	Thấp, giúp giảm tổn hao năng lượng
Công suất tiêu tán (Pd)	0.5W – 1W
Ứng dụng chính	Điều khiển tải nhỏ, mạch nguồn mini, LED, relay, motor DC nhỏ

Hướng dẫn sử dụng

Kết nối Source vào mass hoặc cực âm nguồn.
Nối Drain tới cực âm của tải (motor, LED, relay…).
Điều khiển đóng/mở tải bằng tín hiệu tại Gate, cần trở kháng phù hợp hoặc driver.
Đảm bảo điện áp điều khiển Gate-Source đúng thông số để đóng ngắt hiệu quả.
Phiên bản chân dán SMD yêu cầu hàn chính xác, phiên bản chân cắm TO-92 dễ lắp ráp thủ công.
