IGBT công suất 25N120 1200V 25A (chân cắm, dạng TO-3P/TO-247)

Mô tả sản phẩm

25N120 là IGBT (không phải MOSFET): kết hợp ưu điểm điều khiển kiểu MOSFET (điện áp cổng) và khả năng chịu tải của transistor công suất, rất phổ biến trong khối công suất bếp từ và các mạch đóng cắt điện áp cao. Linh kiện hoạt động như “khóa công suất” đóng/ngắt nhanh, cần tản nhiệt tốt để chạy bền.

25N120 (thường gặp dưới dạng IGBT 1200V 25A, ví dụ FGA25N120/FGH25N120…) là linh kiện công suất chuyên dùng cho bếp từ, inverter/UPS, mạch PFC, mạch kích – đóng cắt tải điện áp cao. Dạng chân cắm (thường TO-3P/TO-247, nhiều nơi hay gọi nhầm “TO-220 loại to”) dễ thay thế, dễ bắt tản nhiệt, phù hợp sửa chữa bo công suất và DIY mạch công suất

Ứng dụng

Bếp từ, mạch gia nhiệt cảm ứng (induction heating)
Inverter/UPS, máy hàn, mạch PFC, nguồn công suất điện áp cao

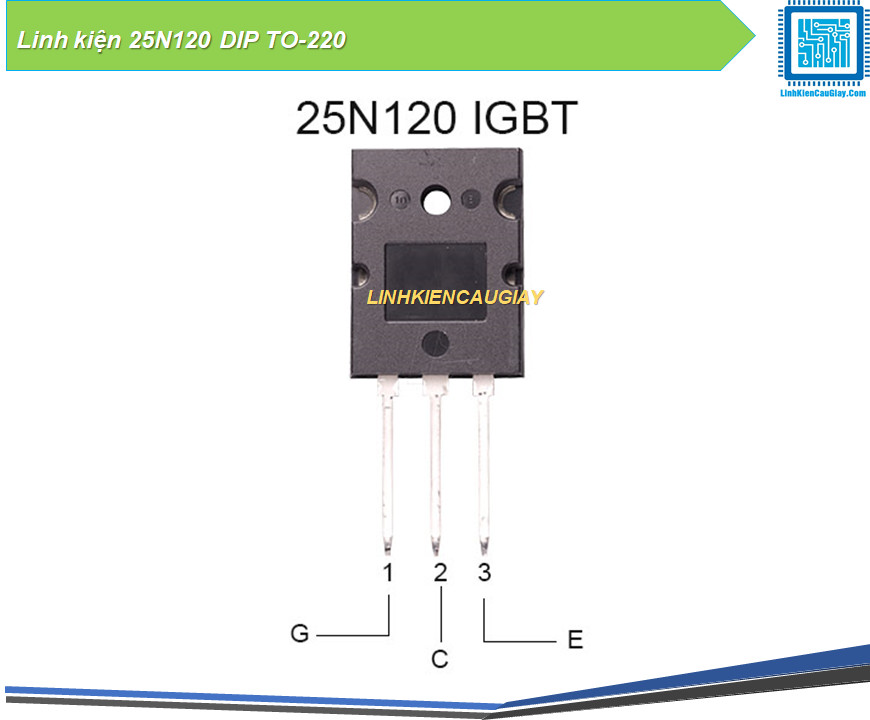

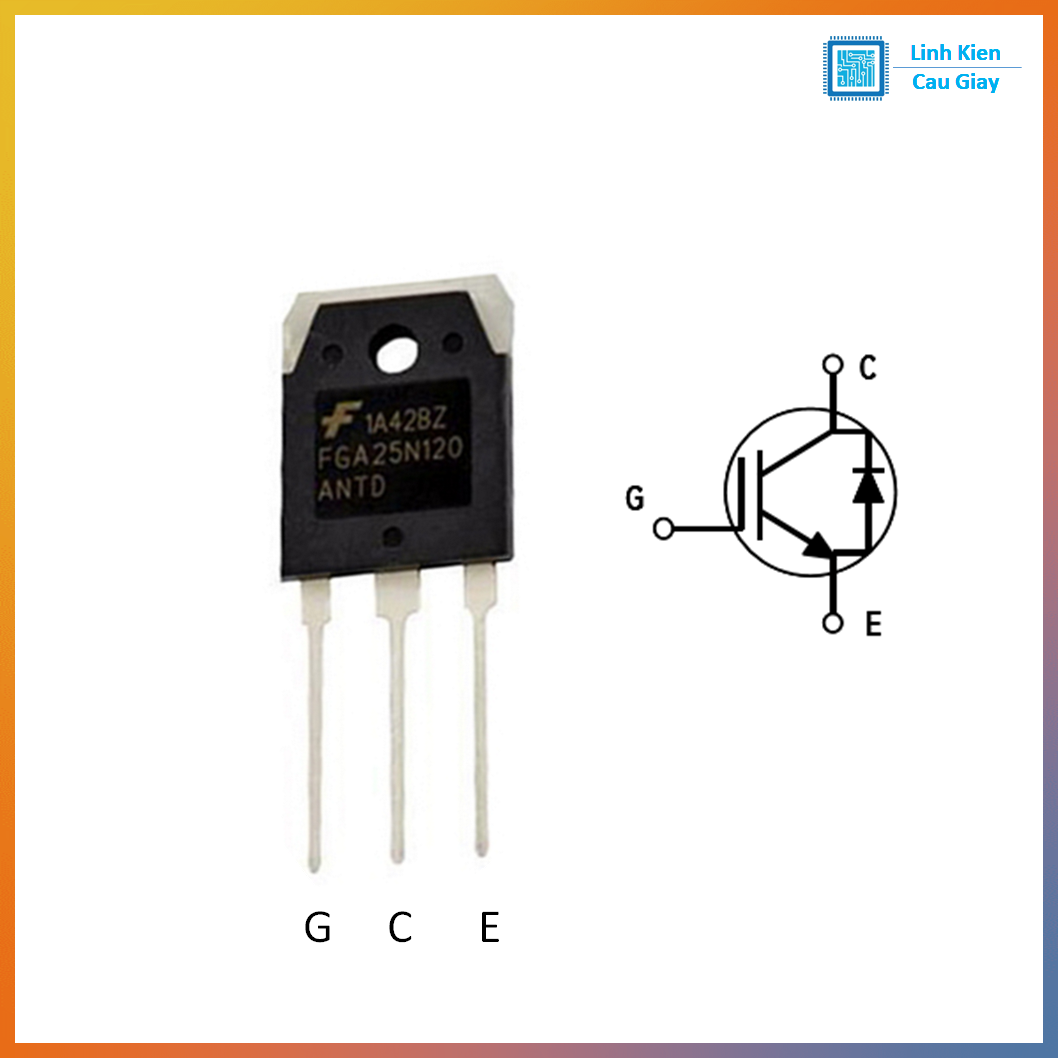

Sơ đồ chân

Nhìn mặt chữ hướng về bạn, chân hướng xuống (phổ biến trên dòng FGA25N120/25N120):
Chân 1: Gate (G)
Chân 2: Collector (C)
Chân 3: Emitter (E)
Tab tản nhiệt (lưng kim loại): Collector (C)

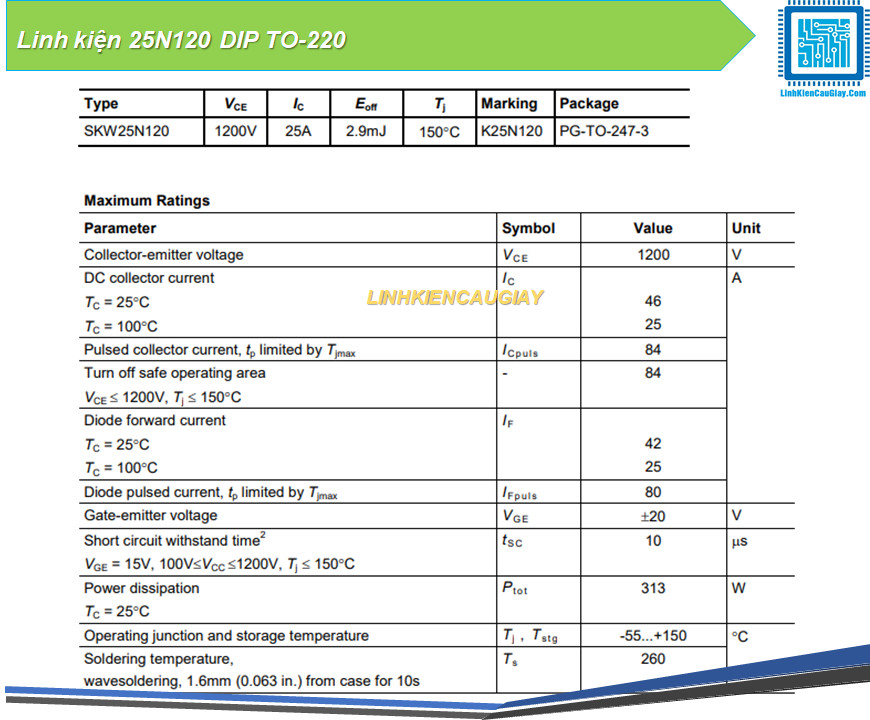

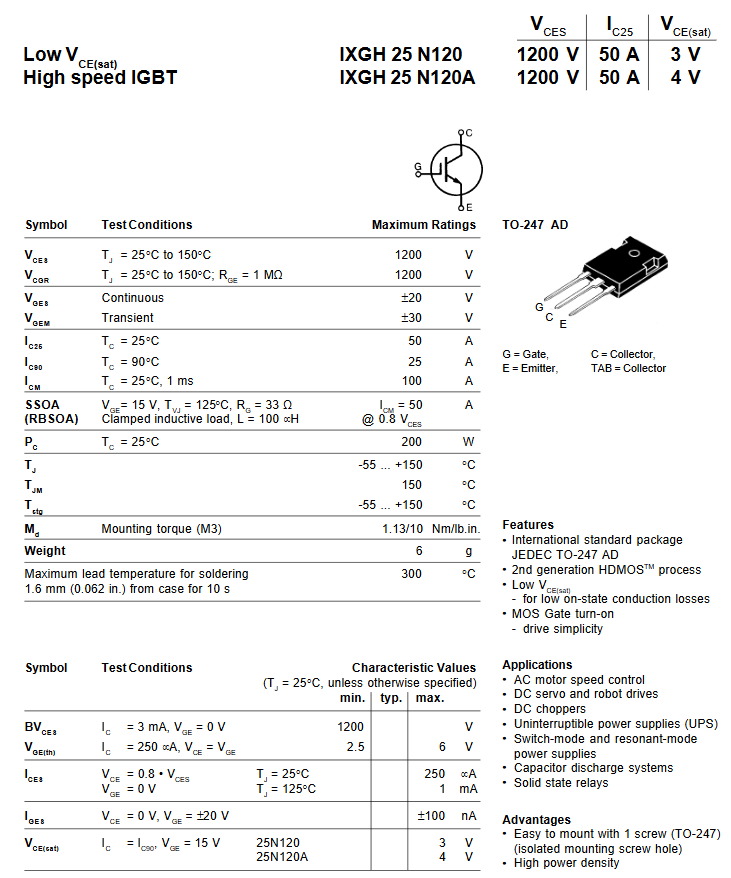

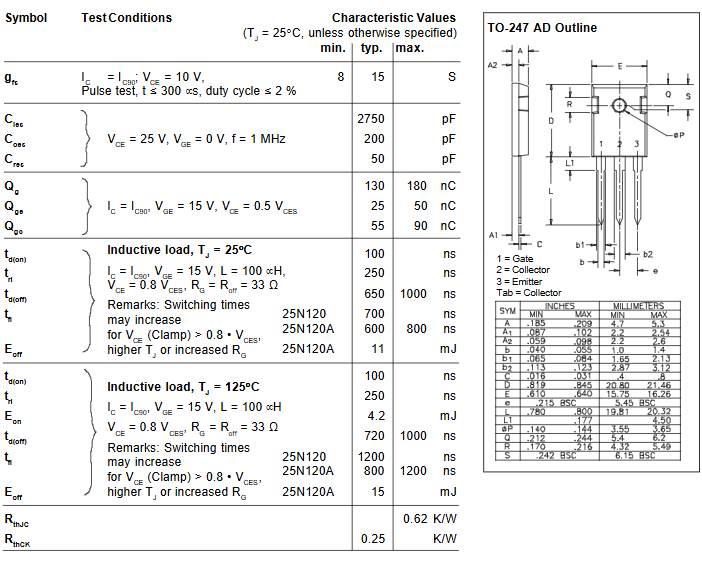

Thông số kĩ thuật

VCES / VCE: 1200V
IC (dòng làm việc): 25A danh định (một số datasheet ghi cao hơn tùy điều kiện nhiệt)
VGES (điện áp Gate-Emitter tối đa): ±20V
VCE(sat) (điện áp bão hòa): khoảng 1.6–2.0V @ IC=25A (tùy phiên bản)
Lưu ý: cùng tên “25N120” nhưng có nhiều hãng/phiên bản → nên đối chiếu đúng mã in trên thân linh kiện/datasheet khi thay thế.

Hướng dẫn sử dụng

Dùng đúng loại: IGBT cho mạch công suất điện áp cao (bếp từ/inverter). Không thay MOSFET “na ná” nếu không đúng thiết kế mạch.
Luôn bắt tản nhiệt tốt; tab thường nối Collector nên cần chú ý cách điện khi lắp lên khung kim loại
Các mạch này có thể làm việc ở điện áp nguy hiểm: chỉ nên thao tác khi có chuyên môn và tuân thủ an toàn điện.

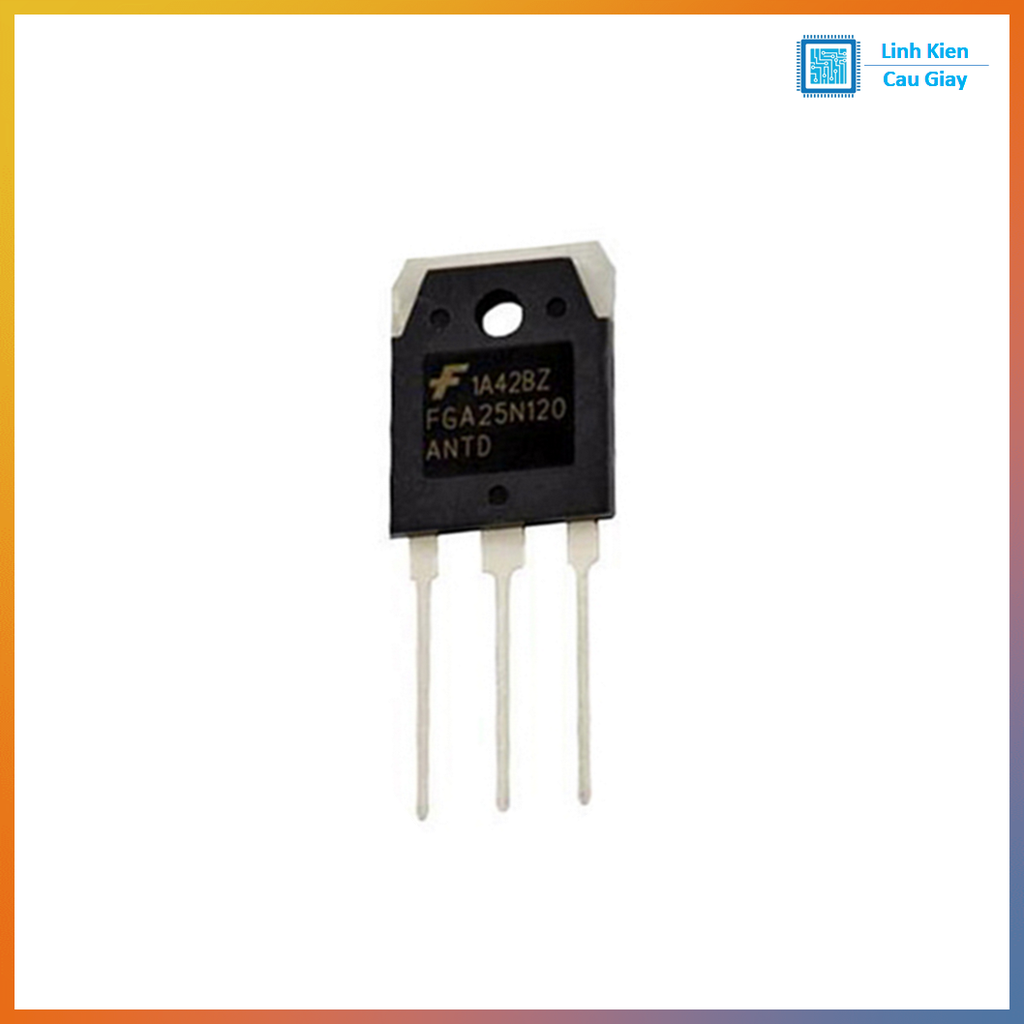

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
