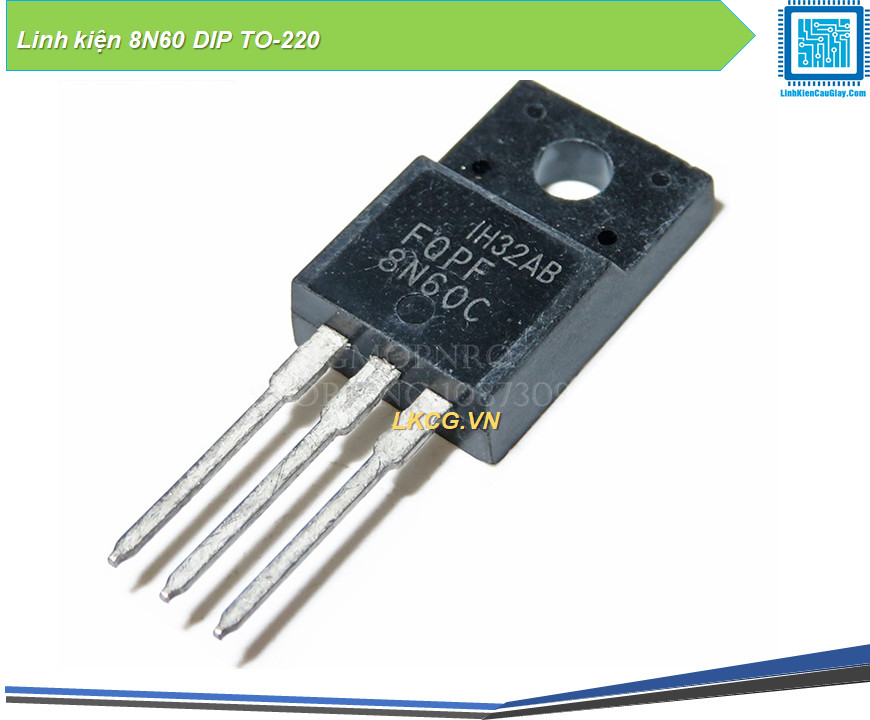

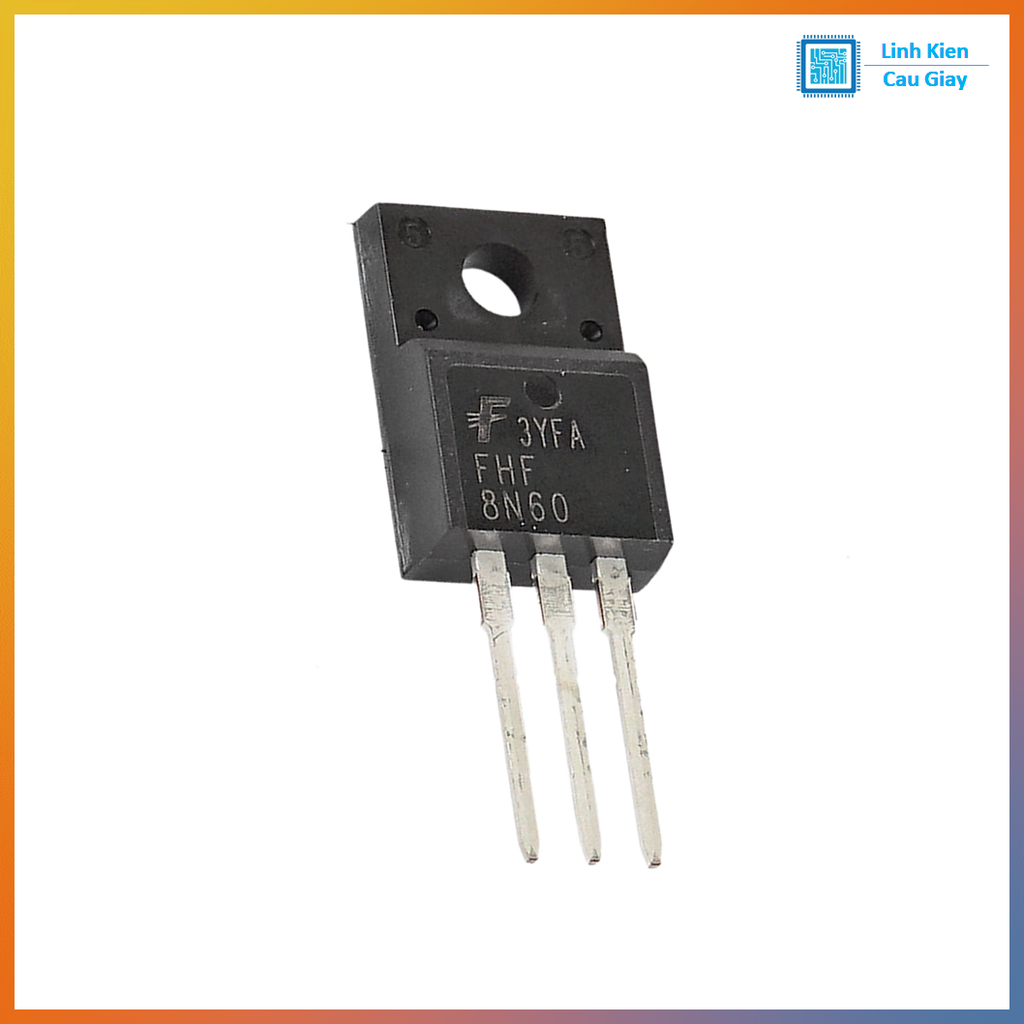

MOSFET 8N60 TO-220 N-kênh 600V (Transistor công suất 8N60)

Mô tả sản phẩm

8N60 là MOSFET kênh N chuyên cho ứng dụng đóng cắt điện áp cao. Linh kiện hoạt động theo xung PWM để đóng/ngắt nhanh, giúp mạch nguồn xung và mạch công suất đạt hiệu suất tốt. Vỏ TO-220 chắc chắn, dễ lắp tản nhiệt nên phù hợp cả thợ sửa chữa lẫn anh em DIY.

8N60 TO-220 là MOSFET N-Channel điện áp cao 600V, dòng tải khỏe, thường dùng làm khóa công suất trong nguồn xung (SMPS), mạch inverter, mạch kích biến áp xung và mạch đóng cắt PWM điện áp cao. Dạng TO-220 dễ hàn, dễ bắt tản nhiệt, rất phổ biến khi sửa chữa bo nguồn TV/adapter/sạc và chế tạo mạch công suất.

Ứng dụng

Nguồn xung SMPS: TV, màn hình, adapter, sạc, nguồn tổ ong
Mạch inverter/driver biến áp xung, mạch kích
Mạch đóng cắt PWM công suất điện áp cao
Mạch điều khiển tải cảm ứng (biến áp xung, cuộn dây) kèm snubber/bảo vệ
Thay thế MOSFET 600V tương đương (đúng chân và đúng thông số)

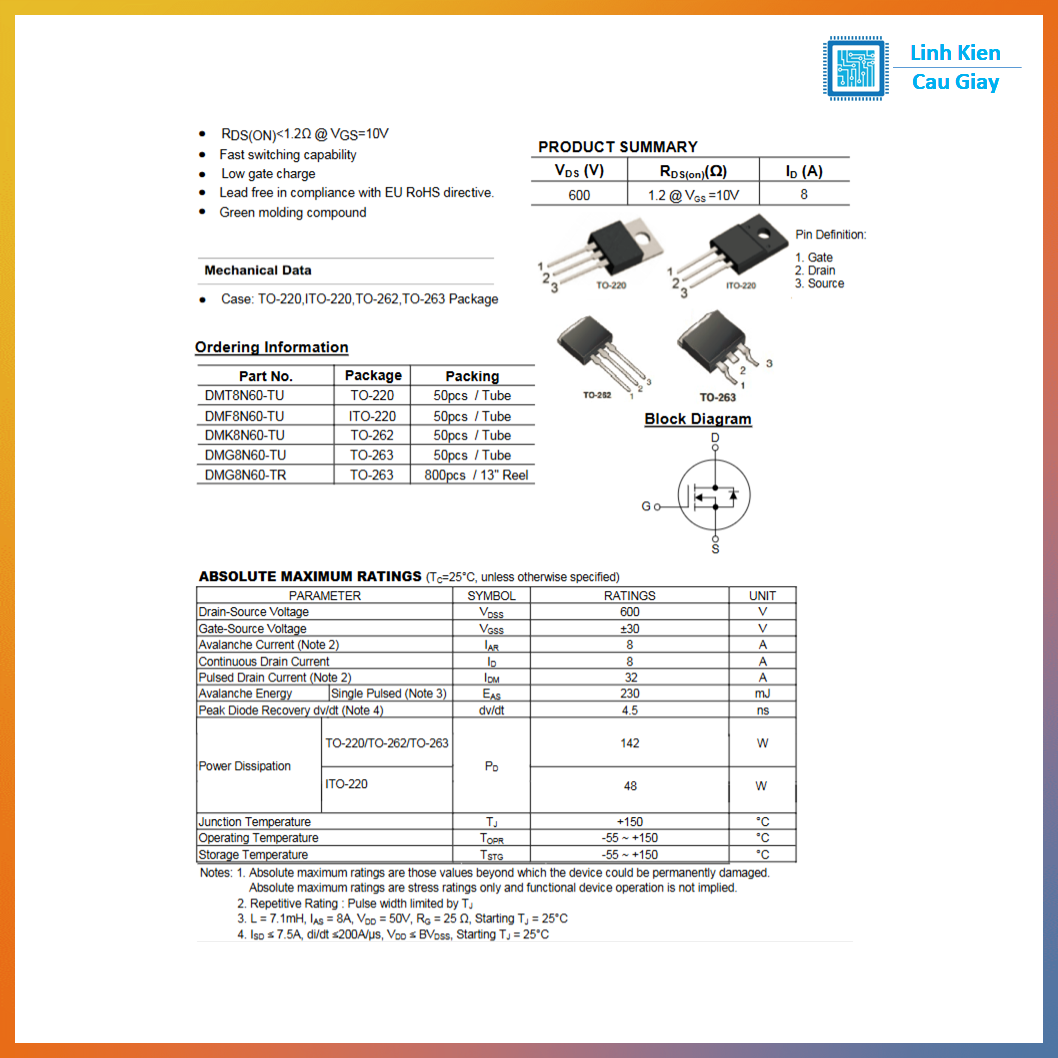

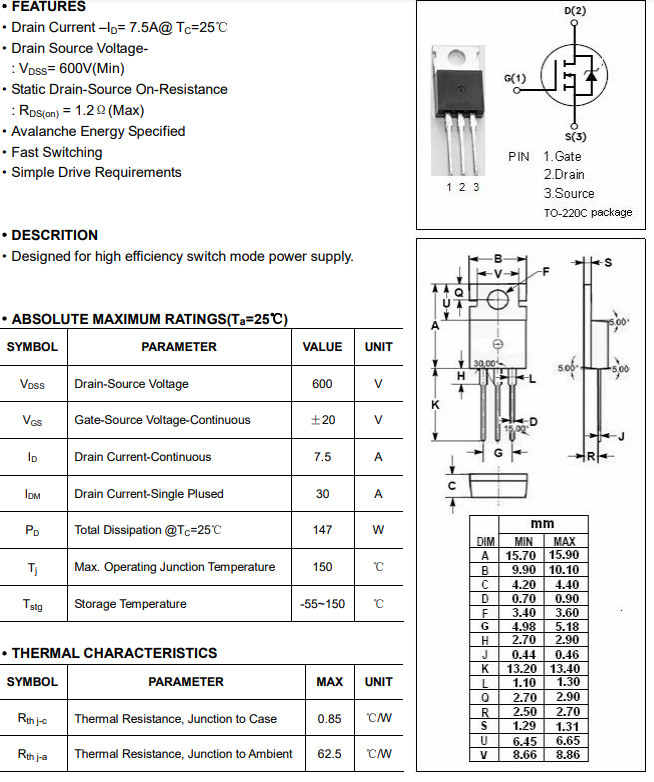

Sơ đồ chân

Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Lưu ý: Tab tản nhiệt (lưng kim loại) thường nối với Drain (D).

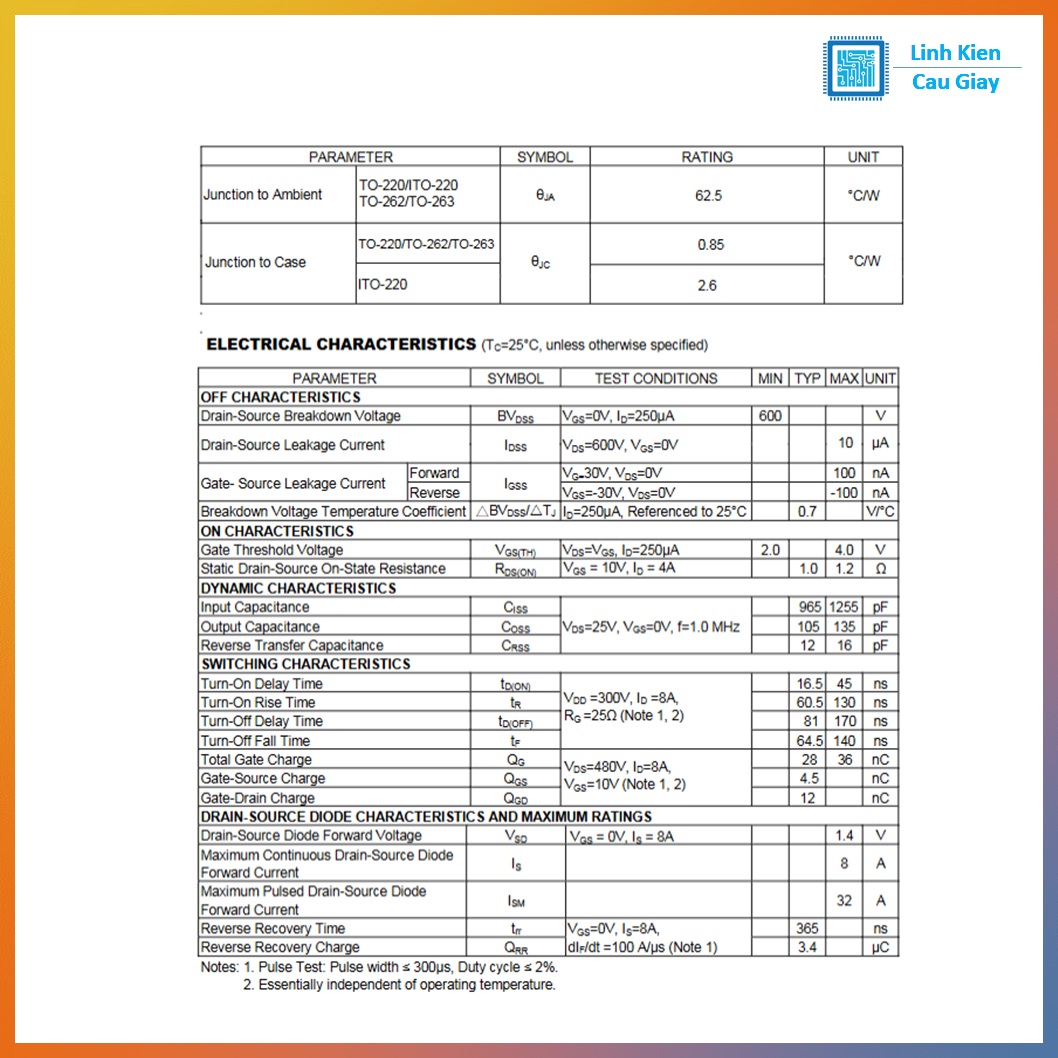

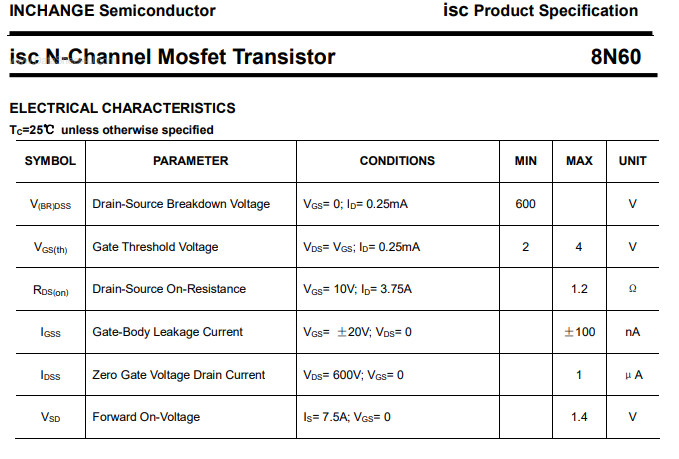

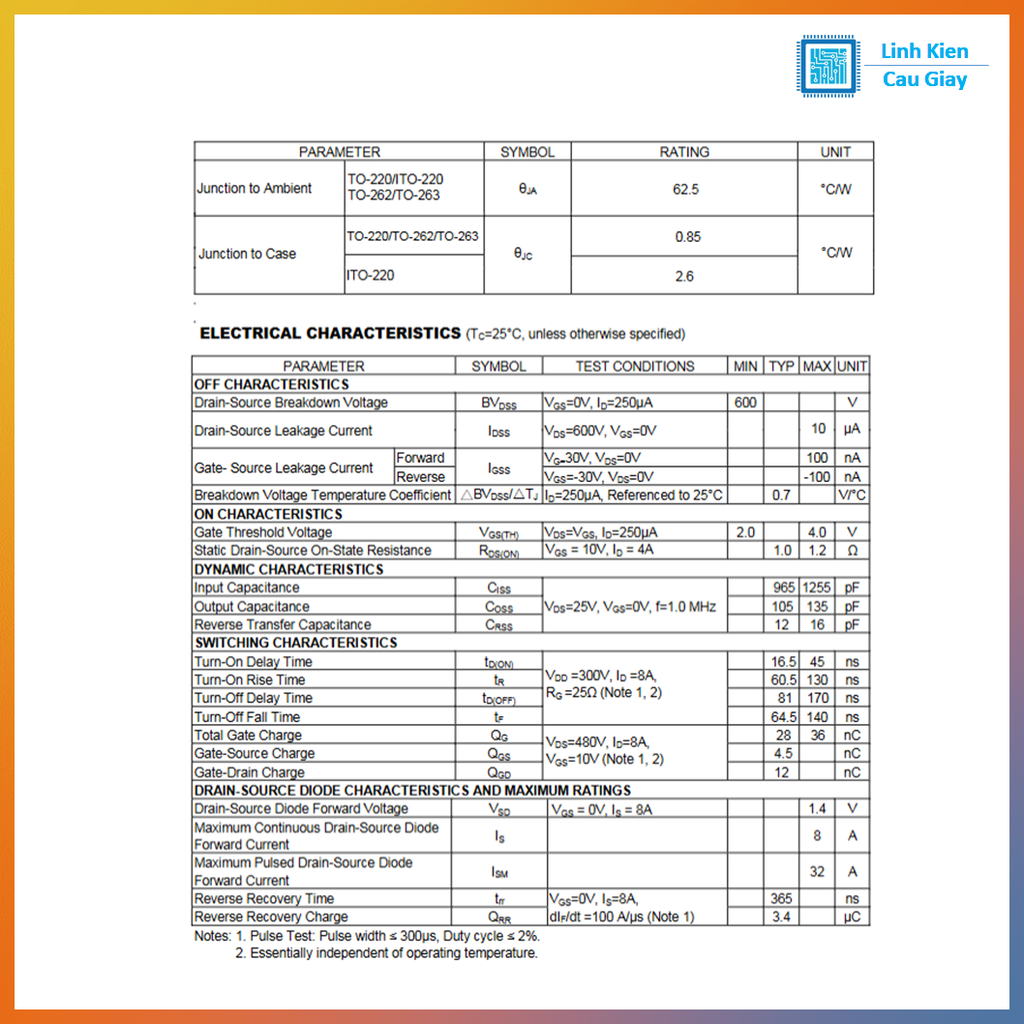

Thông số kĩ thuật

Loại: N-Channel Power MOSFET
VDS (Drain-Source): 600V
ID (Dòng Drain): khoảng 8A (tùy hãng/phiên bản)
VGS (Gate-Source): ±20V (thường gặp)
Đóng gói: TO-220 (3 chân)
Đặc tính: đóng cắt tần số cao, cần tản nhiệt khi tải lớn/hoạt động lâu

Hướng dẫn sử dụng

Hàn đúng chân G-D-S trước khi cấp nguồn
Nếu chạy nóng: bắt tản nhiệt; nếu bắt chung chassis cần mica/cách điện vì tab thường là Drain
Gate nên có điện trở gate (thường 10–100Ω) để giảm nhiễu và dao động
Với mạch nguồn xung: dùng snubber/clamp theo thiết kế để hạn chế quá áp đỉnh tại Drain
Khi thay trên bo nguồn: kiểm tra linh kiện liên quan (diode nhanh, tụ, điện trở mồi, IC PWM/driver…) để tránh “thay xong nổ lại”

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
