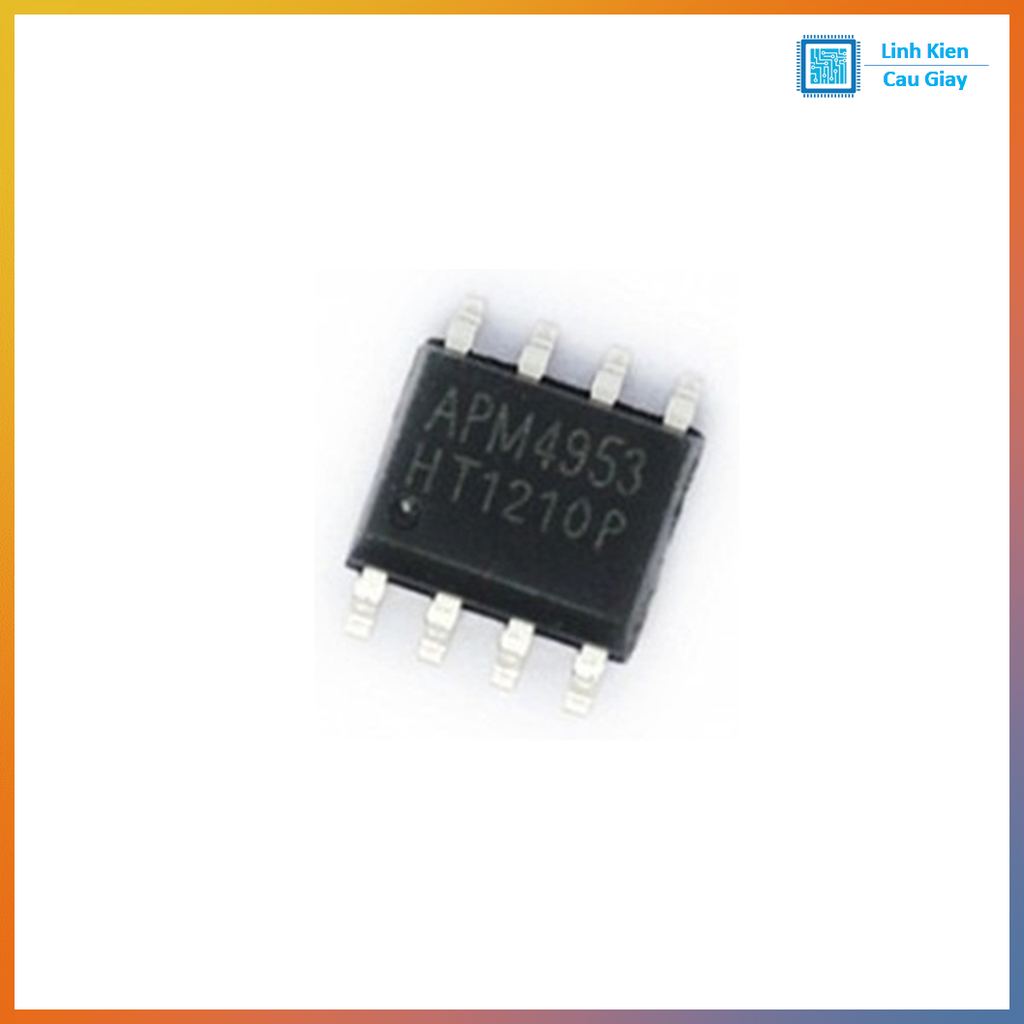

Linh kiện MOSFET APM4953 / 4953 kép kênh P dán SOP-8 (SO-8) (SL: 5 chiếc)

Mô tả sản phẩm

APM4953 (mã 4953) là MOSFET kép kênh P dùng làm công tắc nguồn high-side, load switch, mạch quản lý nguồn cho thiết bị chạy pin, mạch DC-DC, driver LED, thiết bị cầm tay… IC dạng dán SOP-8/SO-8 (8 chân) nhỏ gọn, dễ thay thế, giúp mạch gọn – sụt áp thấp – chạy ổn định.

APM4953 tích hợp 2 MOSFET kênh P độc lập trong cùng một vỏ SO-8, phù hợp các mạch đóng/ngắt đường V+ (high-side), chọn nguồn, bảo vệ nguồn và các ứng dụng load-switch. Linh kiện rất phổ biến trong bo mạch nguồn/thiết bị di động nhờ gói nhỏ gọn và thông số dòng/điện áp phù hợp.
(Lưu ý: nhiều shop hay ghi “SOP23”, nhưng APM4953 phổ biến là SOP-8/SO-8 8 chân.

Ứng dụng

• Công tắc nguồn high-side (đóng/cắt V+) cho mạch pin, module IoT
• Load switch cho thiết bị cầm tay, thiết bị chạy pin
• Quản lý nguồn/đổi nguồn (pin + adapter), OR-ing nguồn
• Mạch DC-DC, mạch driver LED/bảng LED, bo màn hình/thiết bị hiển thị (tùy thiết kế)

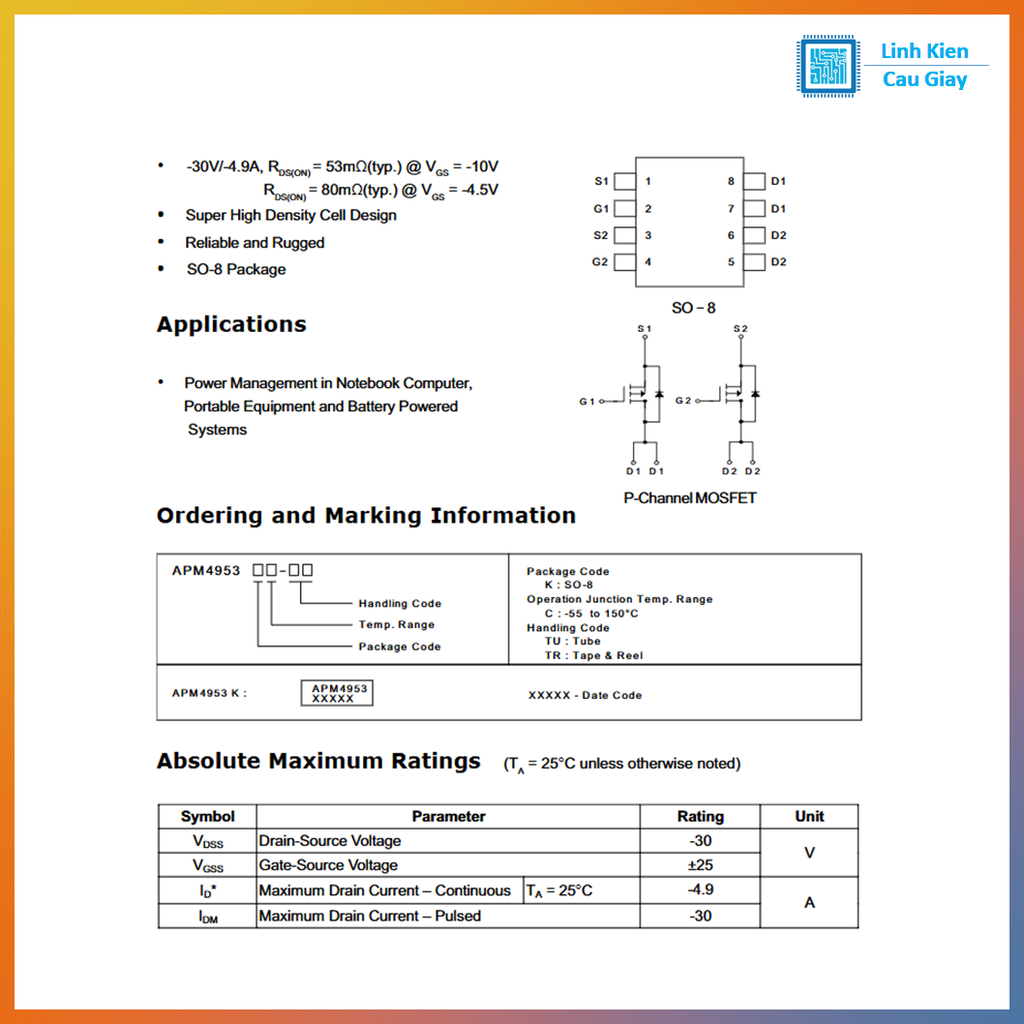

Sơ đồ chân

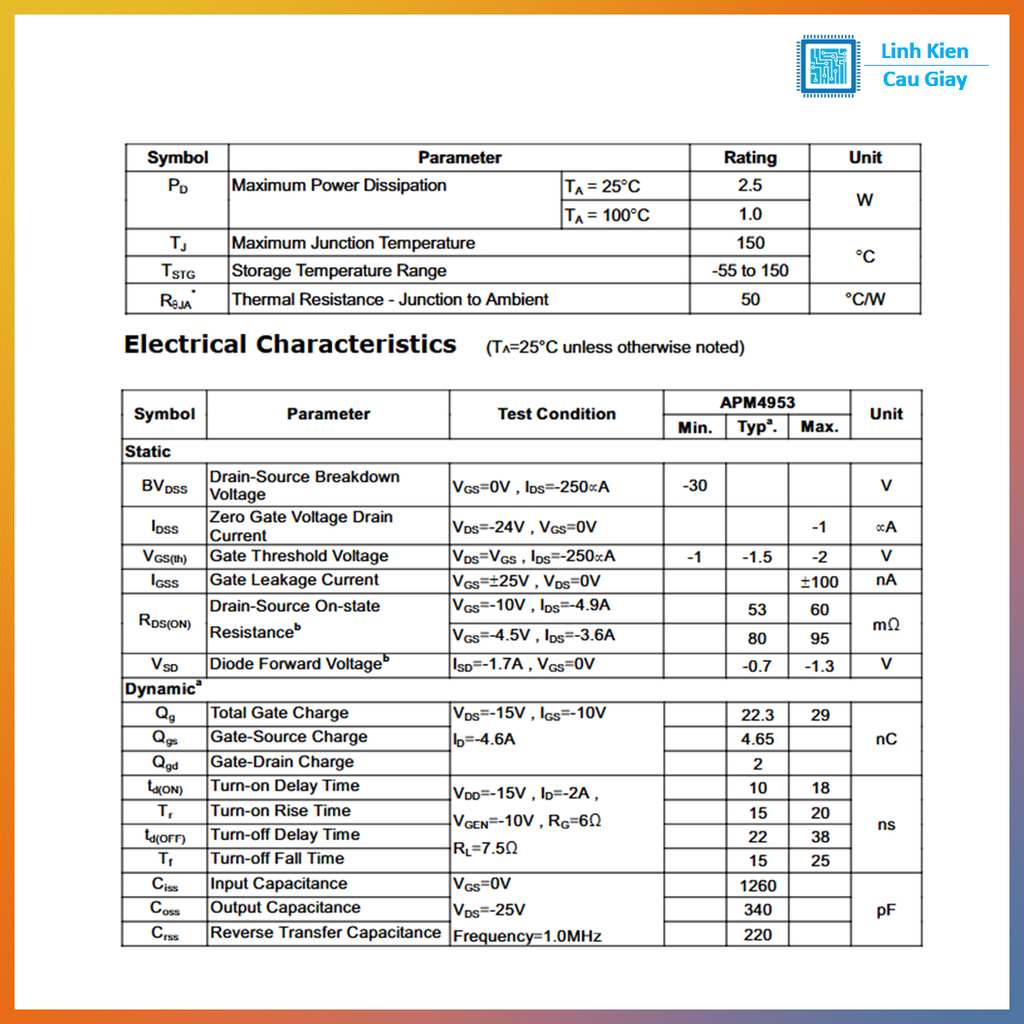

Thông số kĩ thuật

• Loại: Dual P-Channel MOSFET, logic-level gate
• VDS: -30V
• ID: khoảng -4.9A (tùy điều kiện tản nhiệt/PCB)
• RDS(on) (typ): ~53mΩ @ VGS=-10V, ~80mΩ @ VGS=-4.5V (tùy hãng/phiên bản)
• Đóng gói: SO-8 / SOP-8, chân dán SMD

Hướng dẫn sử dụng

• Dùng kiểu high-side: Source về V+, Drain ra tải, đầu còn lại tải về GND
• Bật P-MOS: kéo Gate thấp hơn Source (VGS âm) | Tắt: kéo Gate lên gần Source (VGS≈0) bằng điện trở kéo lên
• Khuyến nghị: R nối tiếp Gate 47–220Ω, R kéo lên 47k–200k để mặc định OFF khi MCU reset
• APM4953 có 2 kênh độc lập: có thể dùng 1 kênh hoặc song song (chỉ nên song song khi hiểu rõ mạch & layout để chia dòng đều)

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
