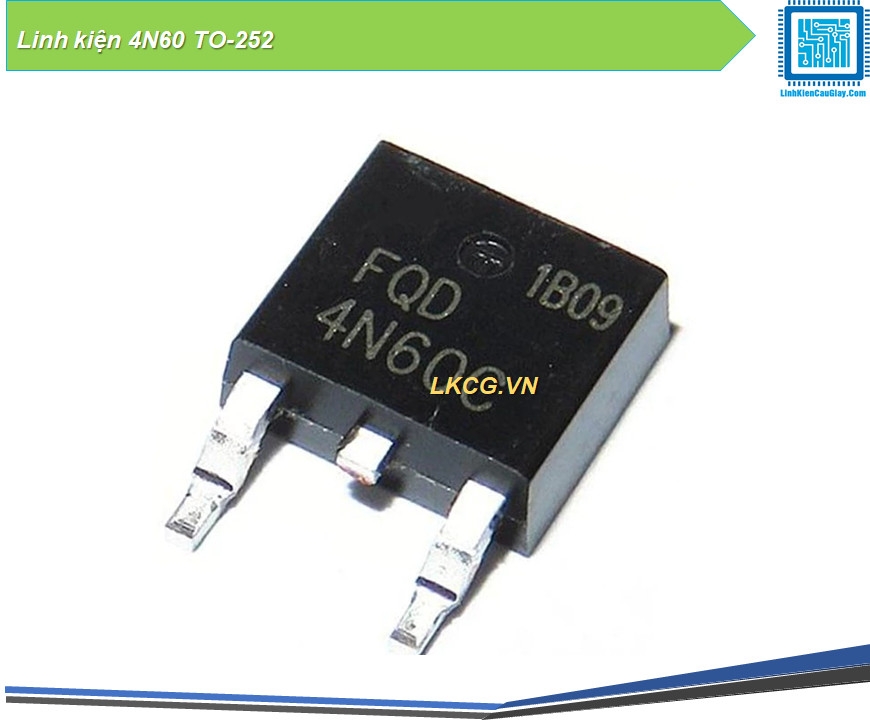

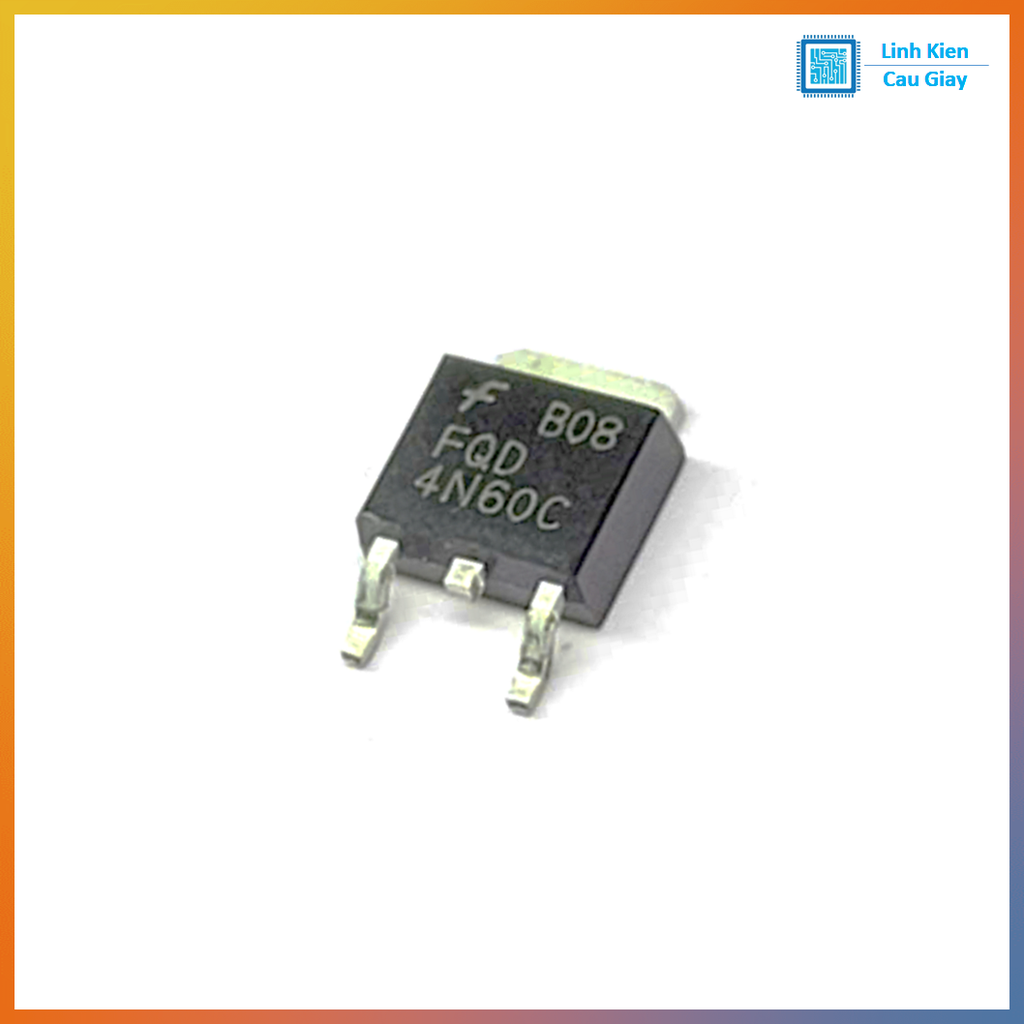

MOSFET 4N60 TO-252 (DPAK) 600V 4A kênh N – dùng nguồn xung/driver LED

Mô tả sản phẩm

4N60 TO-252 (DPAK) là MOSFET kênh N điện áp cao 600V – dòng khoảng 4A, chuyên dùng cho nguồn xung SMPS, adapter/sạc, driver LED, mạch công suất đóng cắt điện áp cao. Dạng TO-252 SMD giúp mạch gọn, tản nhiệt qua pad đồng lớn trên PCB. Linh kiện có đặc tính đóng cắt nhanh, gate charge thấp, chịu xung tốt (avalanche tested) phù hợp môi trường nguồn xung.

4N60 là MOSFET kênh N “cao áp”, thường dùng làm khóa công suất trong các mạch chuyển mạch tốc độ cao; nhiều hãng sản xuất nên một số thông số (RDS(on), Qg…) có thể chênh nhẹ theo lô

Ứng dụng

Nguồn xung SMPS, adapter, sạc, nguồn tổ ong công suất nhỏ–vừa
Driver LED điện áp cao, mạch chiếu sáng
Mạch công suất đóng cắt điện áp cao (cần thiết kế snubber/TVS đúng chuẩn)

Sơ đồ chân

Pin 1: G (Gate)
Pin 2: D (Drain) – đồng thời là tab tản nhiệt
Pin 3: S (Source

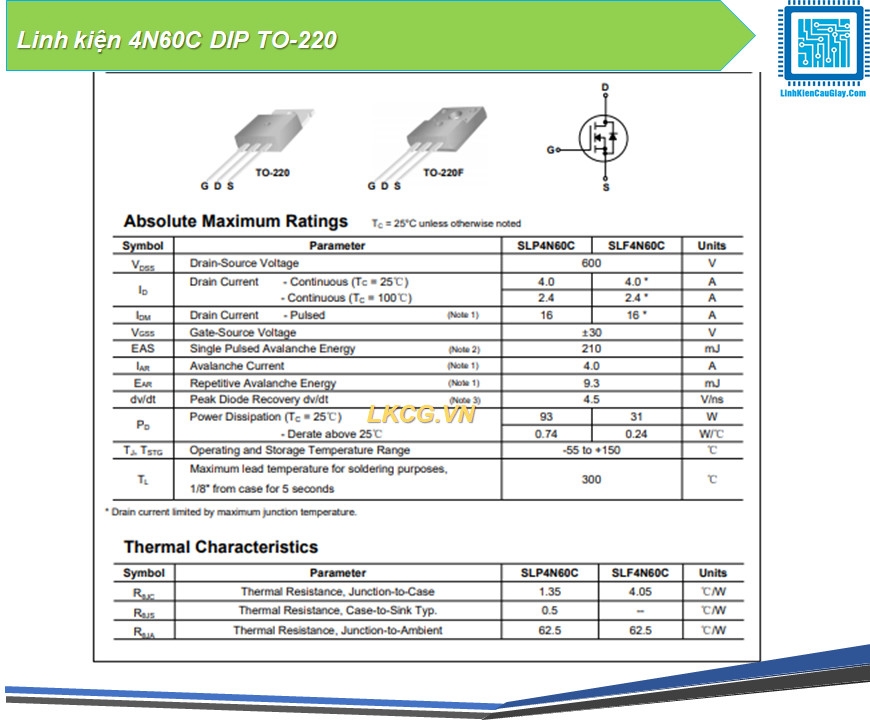

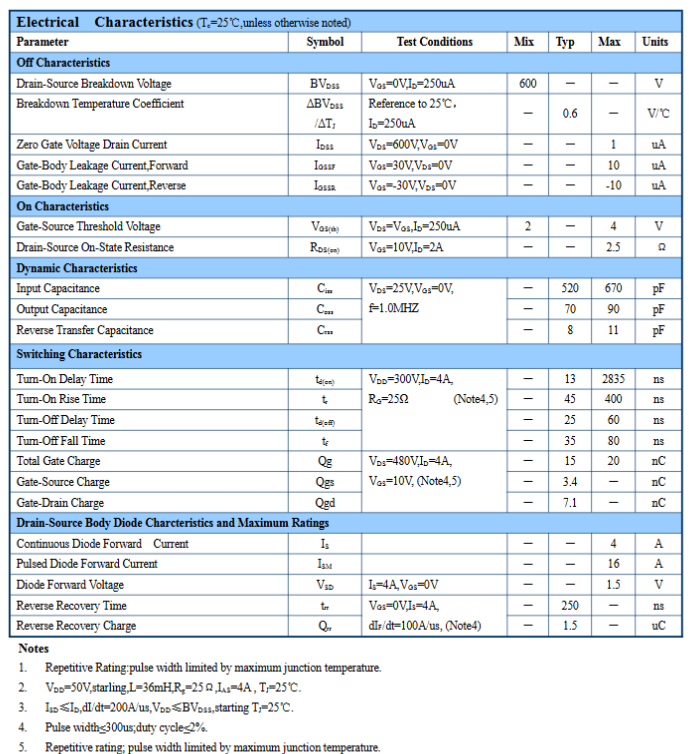

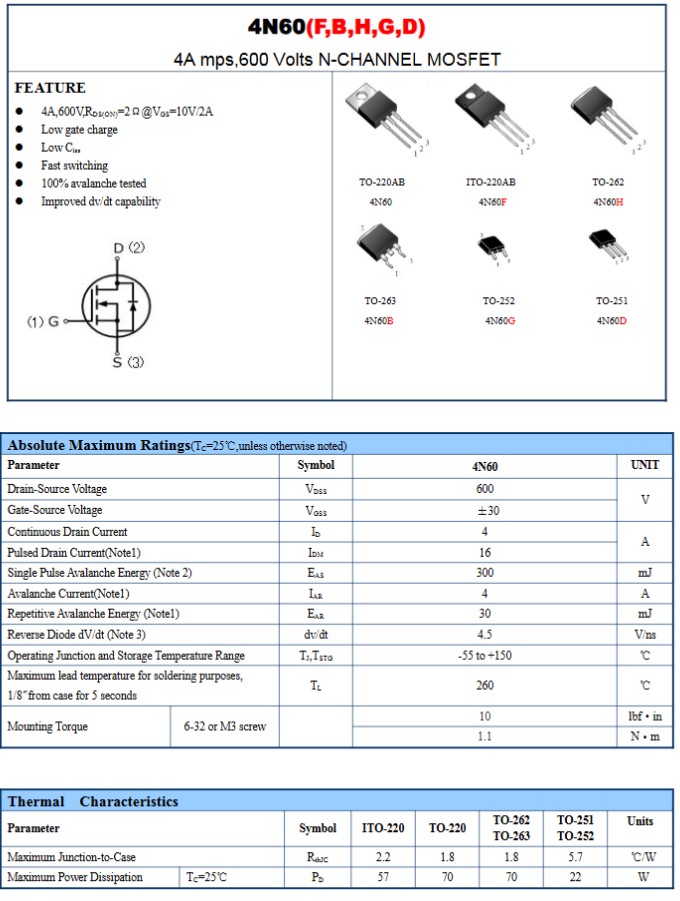

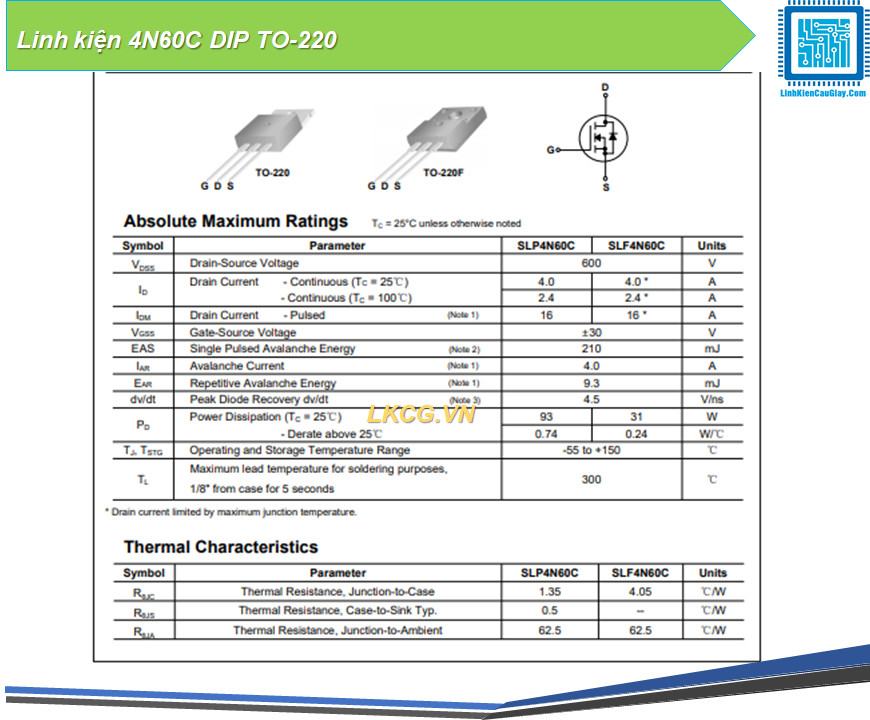

Thông số kĩ thuật

VDS: 600V
ID liên tục: 4A
VGS max: ±30V
RDS(on): thường khoảng ~2Ω @ VGS=10V (tuỳ phiên bản/hãng)
Đặc tính nguồn xung: fast switching, low gate charge, avalanche tested, dv/dt tốt

Hướng dẫn sử dụng

4N60 không phải MOSFET logic-level: để dẫn tốt và ít nóng nên thiết kế driver để VGS khoảng 10V (tham chiếu thông số RDS(on)).
TO-252 tản nhiệt chủ yếu qua đồng PCB: đổ đồng lớn ở tab Drain, thêm via nhiệt để chạy bền.
Trong nguồn xung/tải cảm: nên có mạch dập xung (snubber/TVS) đúng thiết kế để hạn chế quá áp, tăng độ bền.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
