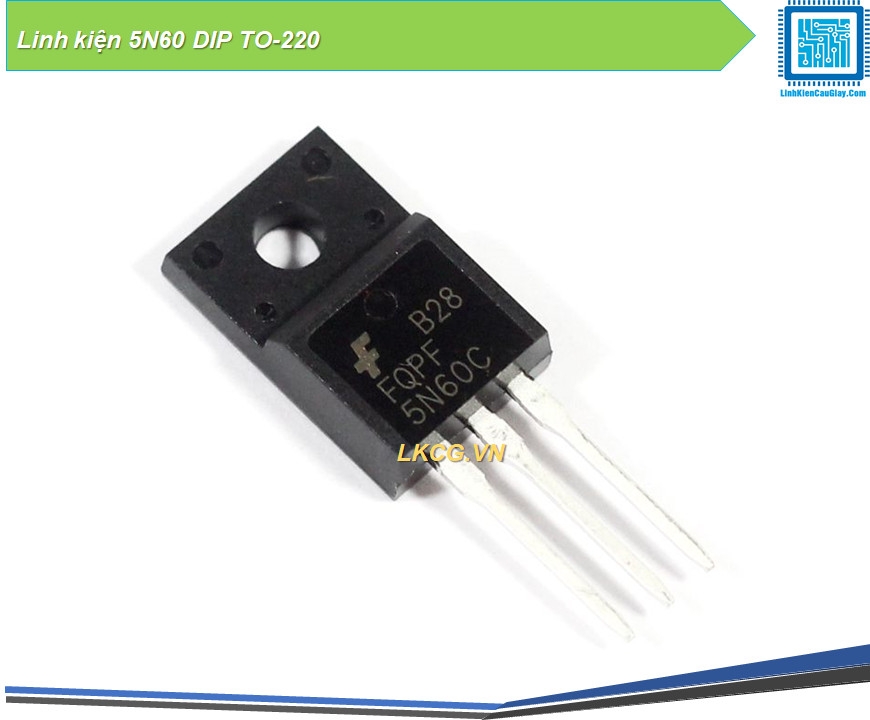

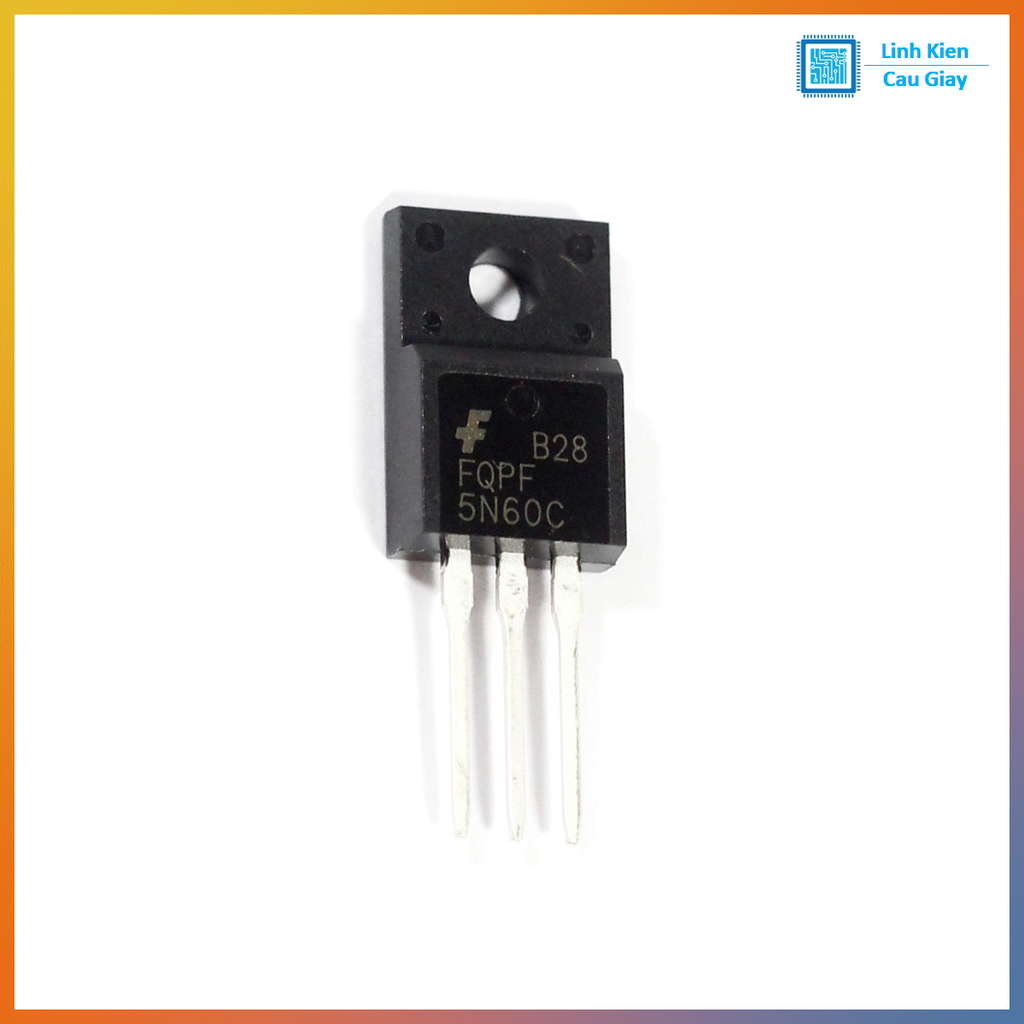

MOSFET 5N60 TO-220 N-kênh 600V (Transistor công suất 5N60)

Mô tả sản phẩm

5N60 TO-220 là MOSFET N-Channel điện áp cao 600V, dòng tải khỏe, dùng phổ biến trong mạch nguồn xung (SMPS), inverter, mạch kích biến áp xung và các ứng dụng đóng cắt PWM công suất. Dạng TO-220 dễ hàn, dễ thay thế, bắt tản nhiệt tiện lợi, phù hợp sửa chữa nguồn TV/adapter/sạc và DIY mạch công suất điện áp cao.

5N60 là transistor MOSFET kênh N chuyên làm “khóa công suất” cho mạch điện áp cao. Linh kiện hoạt động theo nguyên lý điều khiển bằng điện áp tại chân Gate để đóng/ngắt dòng qua Drain-Source nhanh theo xung PWM, giúp mạch nguồn xung đạt hiệu suất tốt. Vỏ TO-220 chắc chắn, tản nhiệt tốt khi lắp heatsink, rất hợp cho thợ sửa chữa và chế tạo nguồn.

Ứng dụng

Nguồn xung SMPS: adapter, nguồn TV/màn hình, sạc, nguồn tổ ong
Mạch inverter, mạch kích biến áp xung, mạch cao áp theo thiết kế
Mạch đóng cắt PWM công suất, driver tải điện áp cao
Mạch điều khiển tải cảm ứng (biến áp xung, cuộn dây) kèm bảo vệ snubber/clamp
Thay thế các MOSFET 600V cùng nhóm (cần đối chiếu thông số)

Sơ đồ chân

Nhìn mặt chữ (mặt có in mã) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Lưu ý: Tab tản nhiệt (lưng kim loại) thường nối với Drain (D).

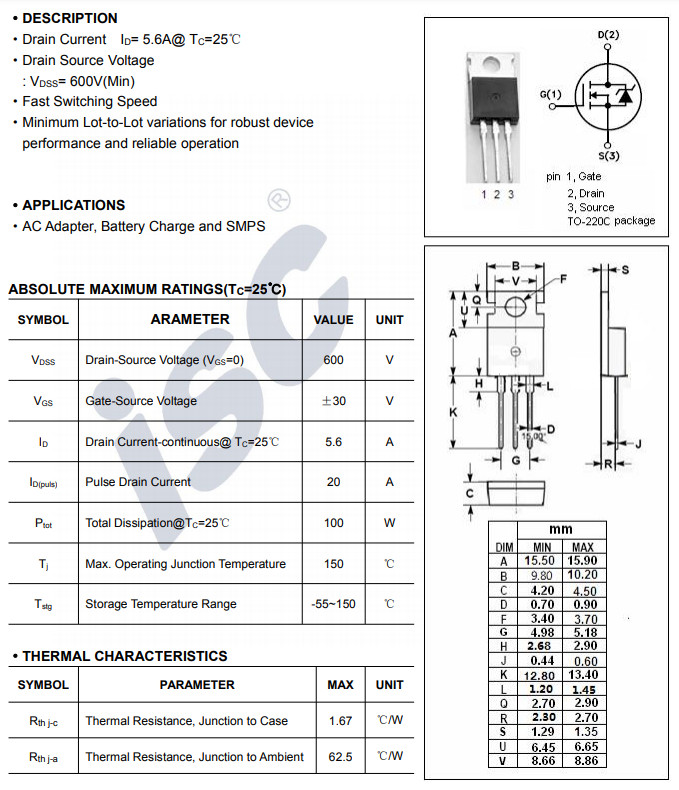

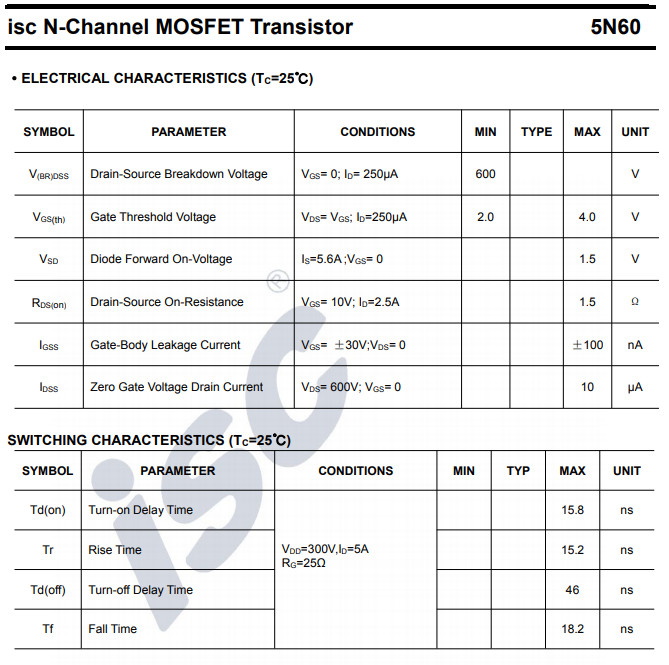

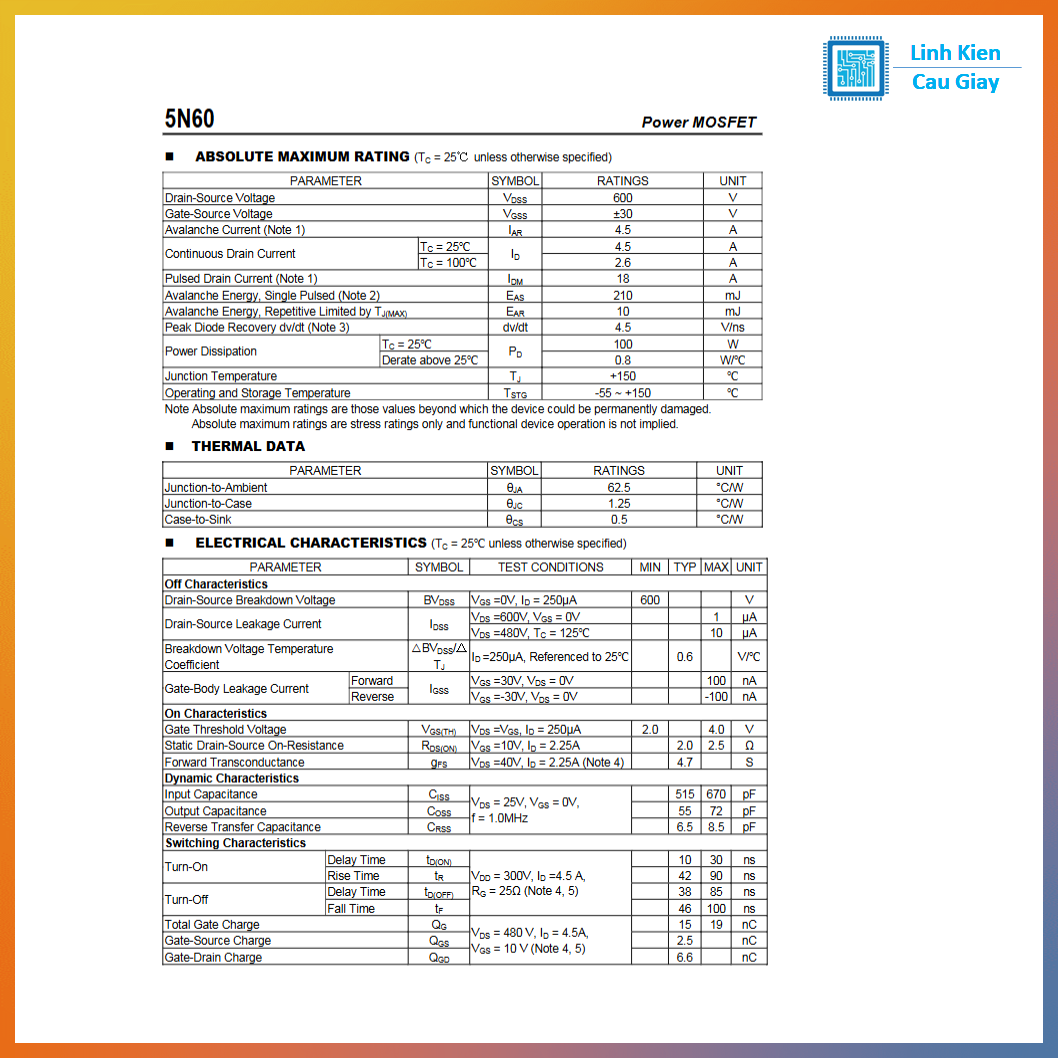

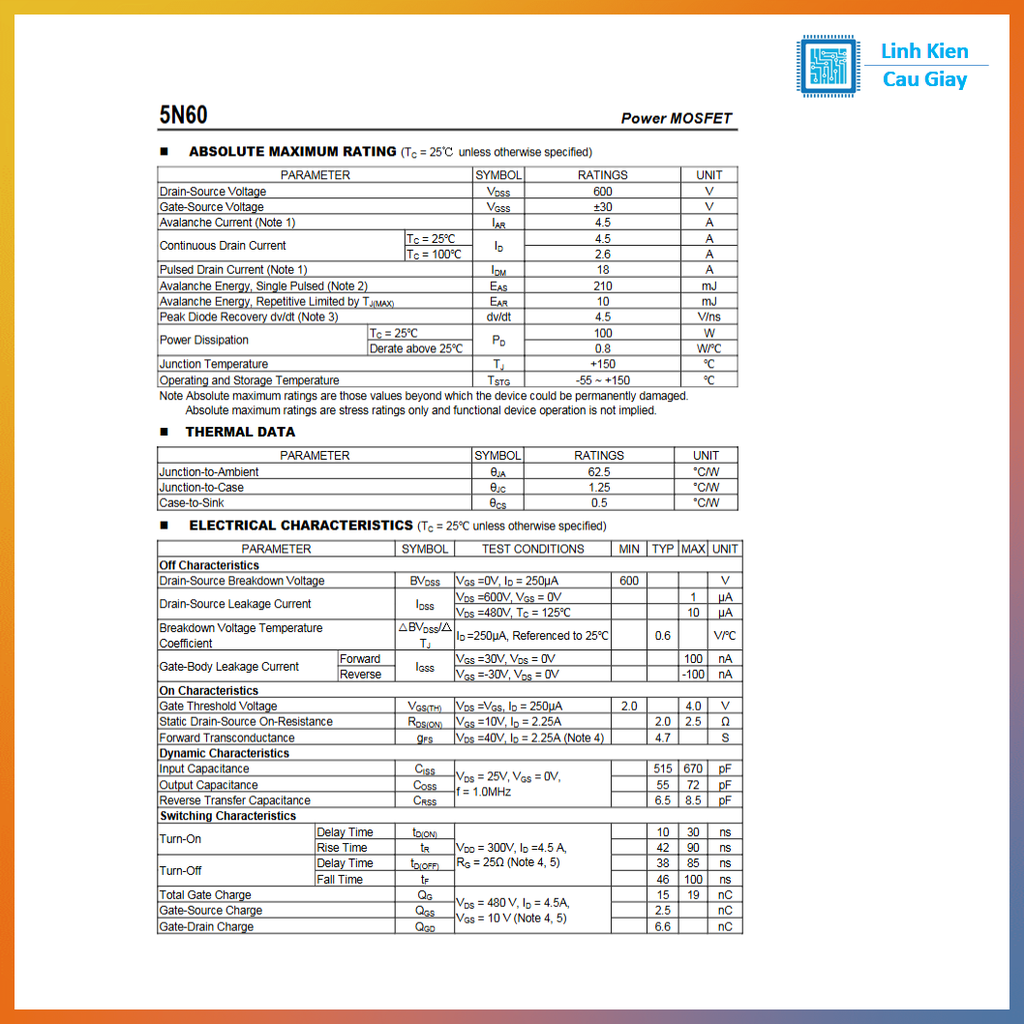

Thông số kĩ thuật

Loại: N-Channel Power MOSFET
VDS (Drain-Source): 600V
ID (Dòng Drain): khoảng 5A (tùy hãng/phiên bản)
VGS (Gate-Source): ±20V (thường gặp)
Đóng gói: TO-220 (3 chân)
Đặc tính: phù hợp đóng cắt tần số cao trong nguồn xung, dễ bắt tản nhiệt

Hướng dẫn sử dụng

Xác định đúng chân G-D-S trước khi hàn, tránh nhầm gây chập/nổ
Khi chạy tải lớn: bắt tản nhiệt, kiểm tra cách điện tab nếu lắp chung chassis
Gate nên có điện trở gate (tham khảo 10–100Ω theo mạch) để giảm nhiễu/ringing
Mạch nguồn xung cần snubber RC/clamp đúng thiết kế để bảo vệ MOSFET khỏi quá áp
Khi thay MOSFET bị nổ: kiểm tra diode, tụ, điện trở mồi, IC PWM/driver, opto… để tránh “thay xong hỏng lại”

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
