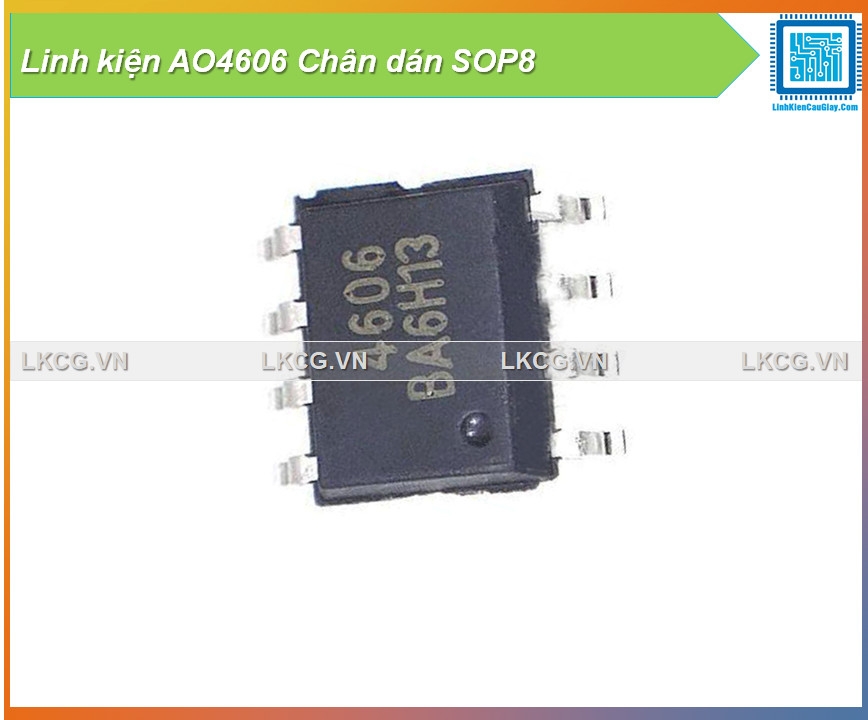

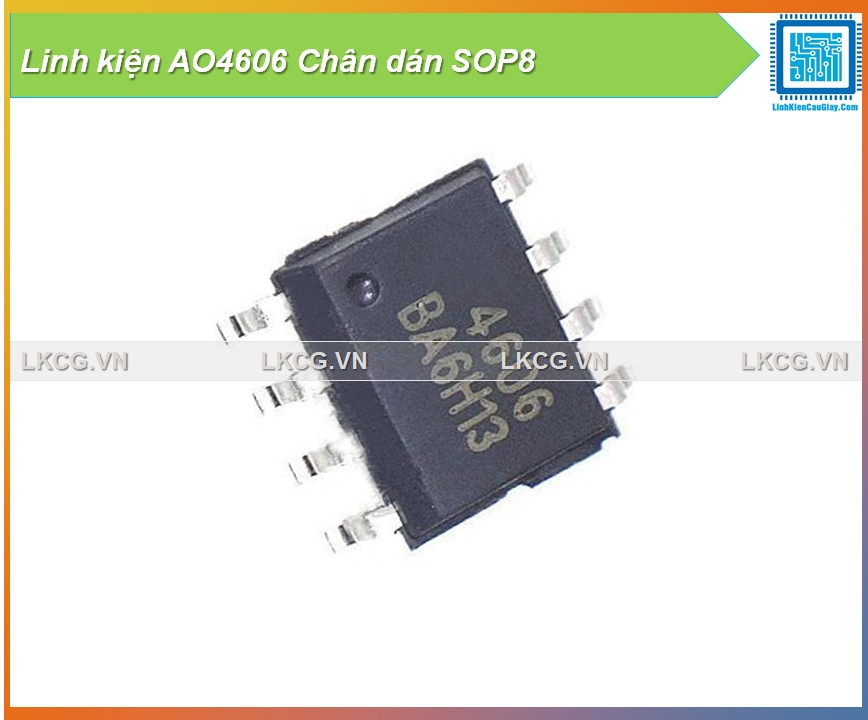

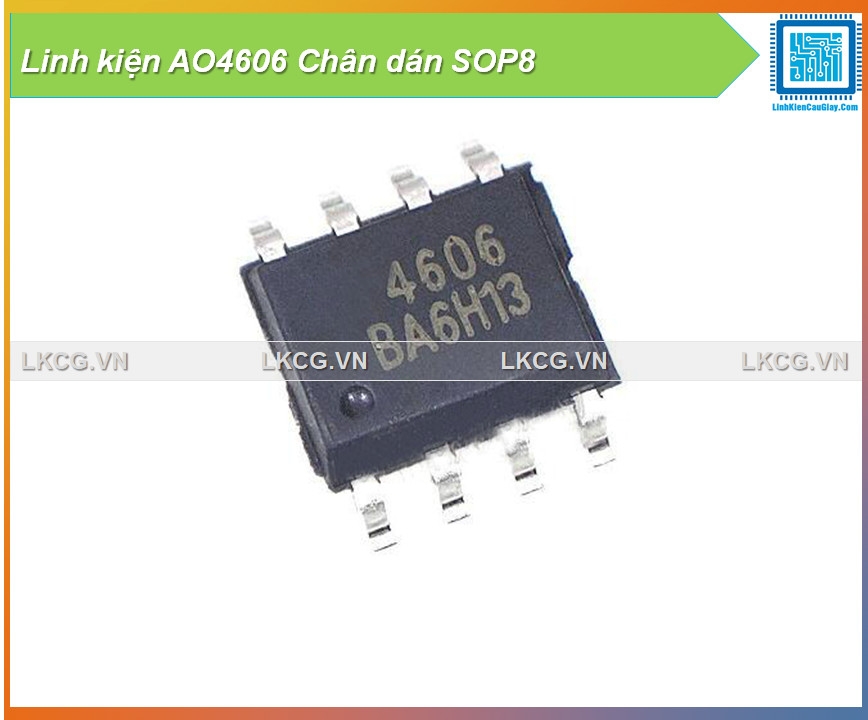

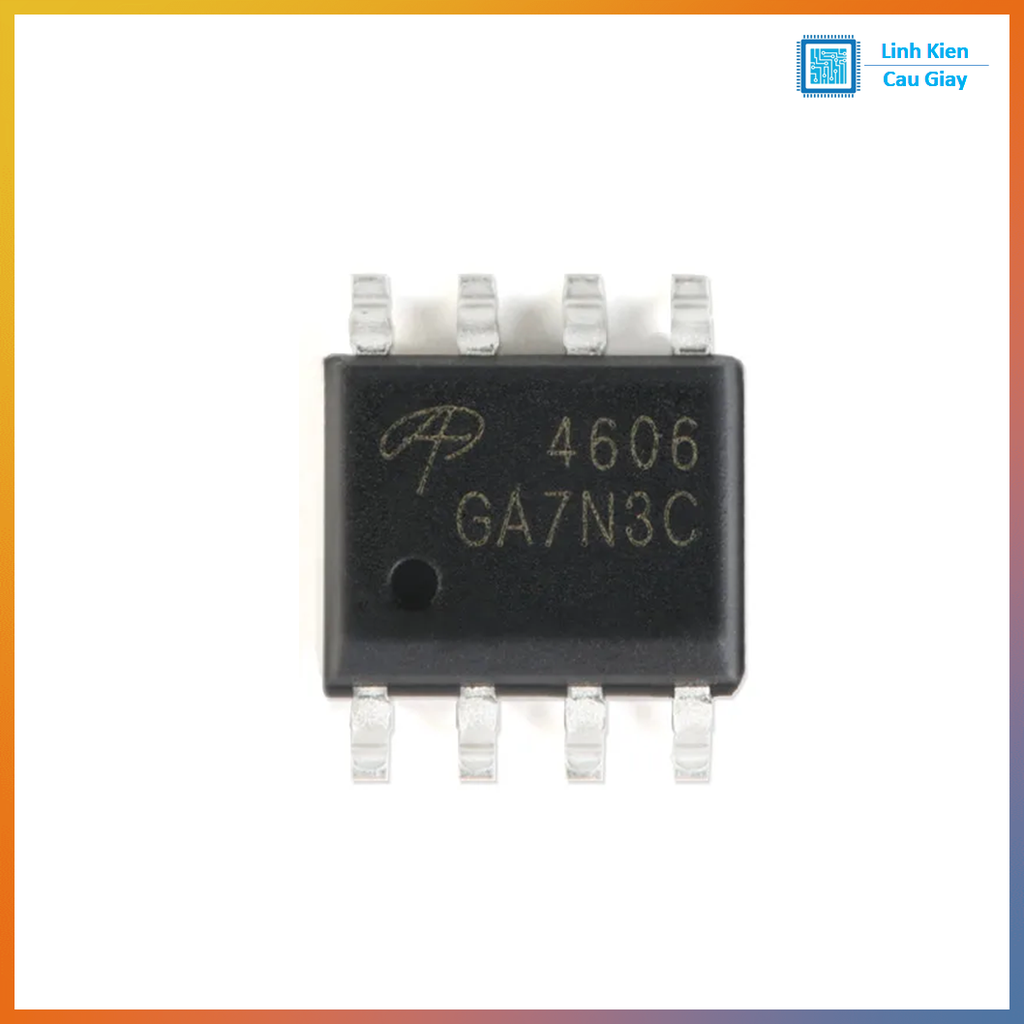

MOSFET AO4606 SOP8 (chân dán)

Mô tả sản phẩm

AO4606 SOP8 là MOSFET kép (Dual MOSFET) kênh N dạng chân dán, thường dùng cho các mạch nguồn xung (DC-DC), bảo vệ pin, mạch sạc, mạch đóng ngắt tải, power path, OR-ing, chống cắm ngược, và nhiều bo mạch điện tử cần linh kiện công suất gọn. Với thiết kế 2 MOSFET trong 1 vỏ SOP-8, AO4606 giúp tiết kiệm diện tích, giảm linh kiện, tối ưu cho mạch battery/adapter và các mạch điều khiển nguồn phổ biến.

AO4606 là MOSFET công suất dạng dual (tích hợp 2 transistor MOSFET trong 1 chip) rất hữu ích khi cần cặp MOSFET để đóng/ngắt 2 chiều, giảm sụt áp, hoặc làm mạch bảo vệ. Linh kiện dạng SOP-8 dễ thay thế/sửa chữa trên mainboard, module sạc, bo nguồn mini. AO4606 thường được dùng trong các thiết kế power management vì hiệu quả, gọn và dễ triển khai.

Ứng dụng

Mạch bảo vệ pin Li-ion/LiPo (kết hợp IC bảo vệ)
Mạch sạc pin, mạch power bank, mạch quản lý nguồn
Đóng/ngắt tải DC, công tắc điện tử (electronic switch)
Chống cắm ngược, chống dòng ngược, power path / OR-ing
DC-DC buck/boost công suất nhỏ–vừa (tùy mạch)
Thay thế/sửa chữa bo mạch laptop, thiết bị cầm tay, router, màn hình, module nguồn

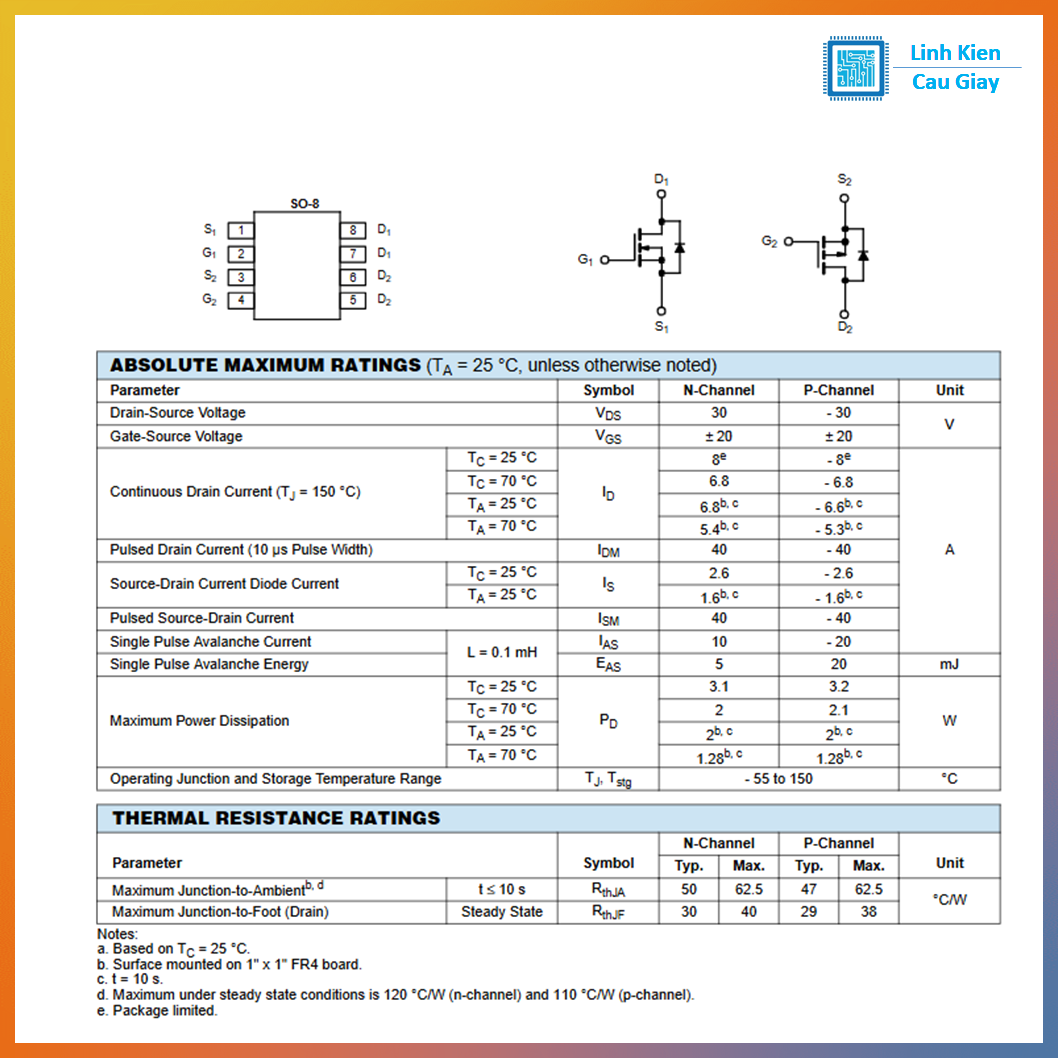

Sơ đồ chân

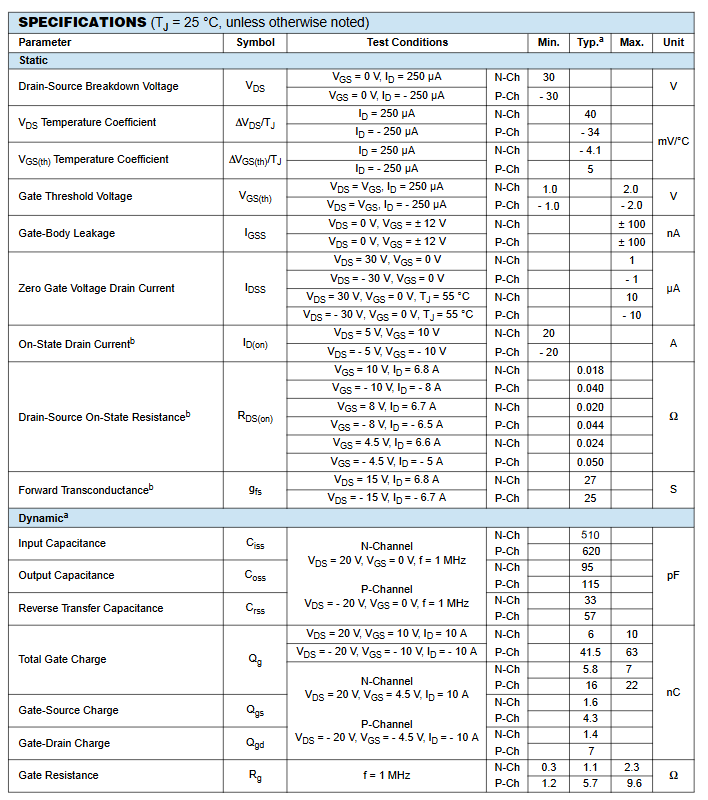

Thông số kĩ thuật

Mã: AO4606
Loại: Dual MOSFET (thường là Dual N-Channel)
Gói: SOP-8 / SO-8 (SMD chân dán)
Ứng dụng: quản lý nguồn, đóng ngắt tải, bảo vệ pin, DC-DC
Các thông số quan trọng khi chọn tương đương: Vds, Id, Rds(on), Vgs(th) (phụ thuộc datasheet)

Hướng dẫn sử dụng

Xác định đúng chức năng: AO4606 thường dùng như cặp MOSFET cho bảo vệ/power path, không chỉ “1 con MOSFET đơn”.
Chọn đúng điện áp & dòng: kiểm tra Vds và Rds(on) theo mạch bạn dùng để tránh nóng/cháy.
Layout & tản nhiệt: đường mạch D/S phải đủ to, vùng đồng tản nhiệt tốt nếu tải lớn.
Thay thế sửa chữa: chú ý hướng đặt IC SOP8 (dấu chấm chân 1) và đo kiểm chập D-S trước khi cấp nguồn.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
