MOSFET IRFR120N N-Channel TO-252 (DPAK)

Mô tả sản phẩm

MOSFET IRFR120N TO-252 (DPAK) kênh N – linh kiện đóng cắt tải DC phổ thông, phù hợp mạch nguồn xung, driver, PWM điều khiển motor/LED, thay thế sửa chữa bo mạch công suất nhỏ–vừa. Dạng TO-252 (chân dán DPAK) tản nhiệt tốt nhờ pad lớn, dễ lên PCB.

IRFR120N là MOSFET kênh N dạng dán TO-252 (DPAK), thường dùng để đóng/cắt tải hoặc điều khiển bằng PWM trong các mạch điện tử công suất. Dạng TO-252 có miếng tản nhiệt (tab/pad) lớn giúp làm việc ổn định hơn so với SOT-23 khi dòng cao.

Ứng dụng

Mạch PWM điều tốc motor DC, bơm mini, quạt
Driver LED, dimmer LED DC
Mạch nguồn xung, mạch bảo vệ, mạch công suất trên bo mạch
Đóng/cắt tải DC qua vi điều khiển (Arduino/ESP32/STM32) thông qua driver phù hợp
Sửa chữa thay thế linh kiện TO-252 trên bo nguồn/bo điều khiển

Sơ đồ chân

Nhìn mặt có chữ, chân hướng xuống:
Chân 1: G (Gate)
Chân 2: D (Drain) (đồng thời TAB/pad tản nhiệt cũng là Drain)
Chân 3: S (Source)

Thông số kĩ thuật

Loại: N-Channel MOSFET
Package: TO-252 (DPAK)

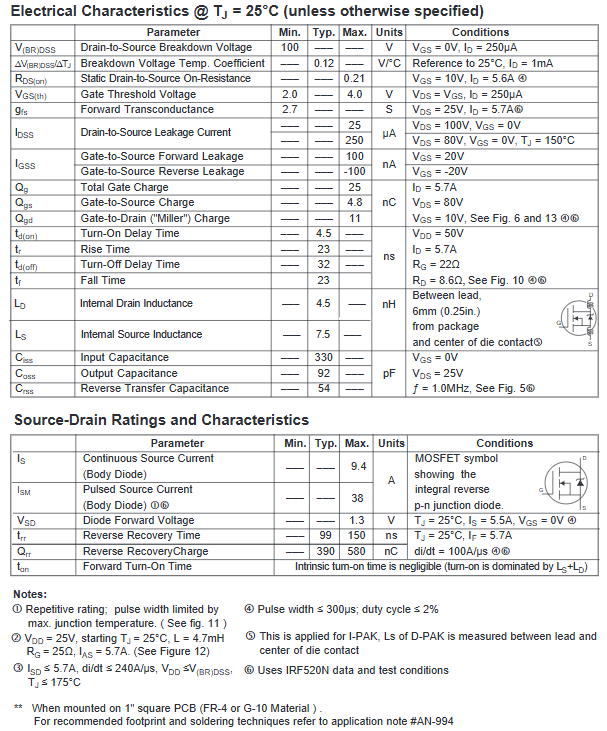

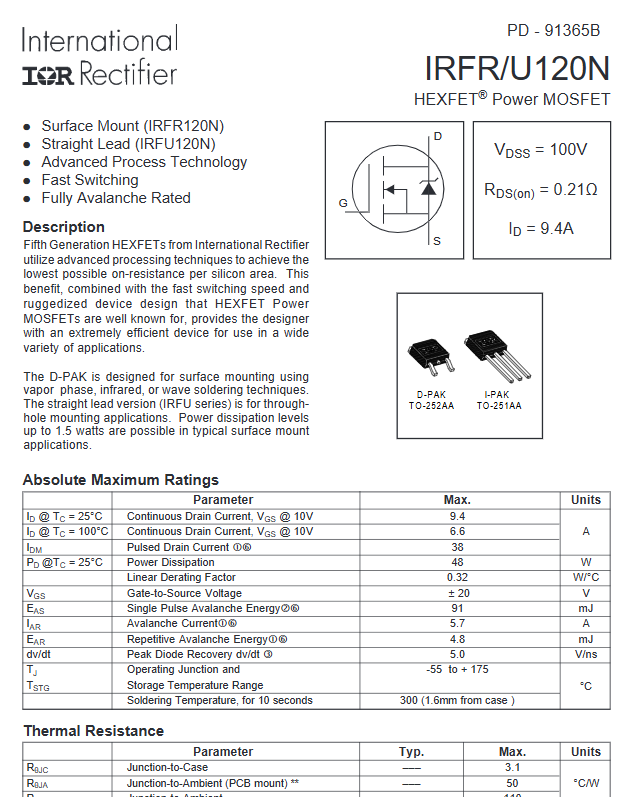

Datasheet

Hướng dẫn sử dụng

Dùng làm công tắc low-side (khuyên dùng cho tải DC):
Source → GND
Drain → tải → V+
Gate điều khiển qua điện trở 10–100Ω (giảm rung), thêm điện trở kéo xuống 10k từ Gate về GND để tránh tự kích
Tải cảm (motor/relay): mắc diode flyback song song tải để bảo vệ MOSFET
Thiết kế PCB: chừa pad Drain lớn + đổ đồng để tản nhiệt

Lưu ý thực tế: Nếu điều khiển trực tiếp từ MCU 3.3V/5V mà MOSFET không phải “logic-level”, MOSFET có thể nóng. Khi đó nên dùng driver gate hoặc chọn MOSFET logic-level tương đương.

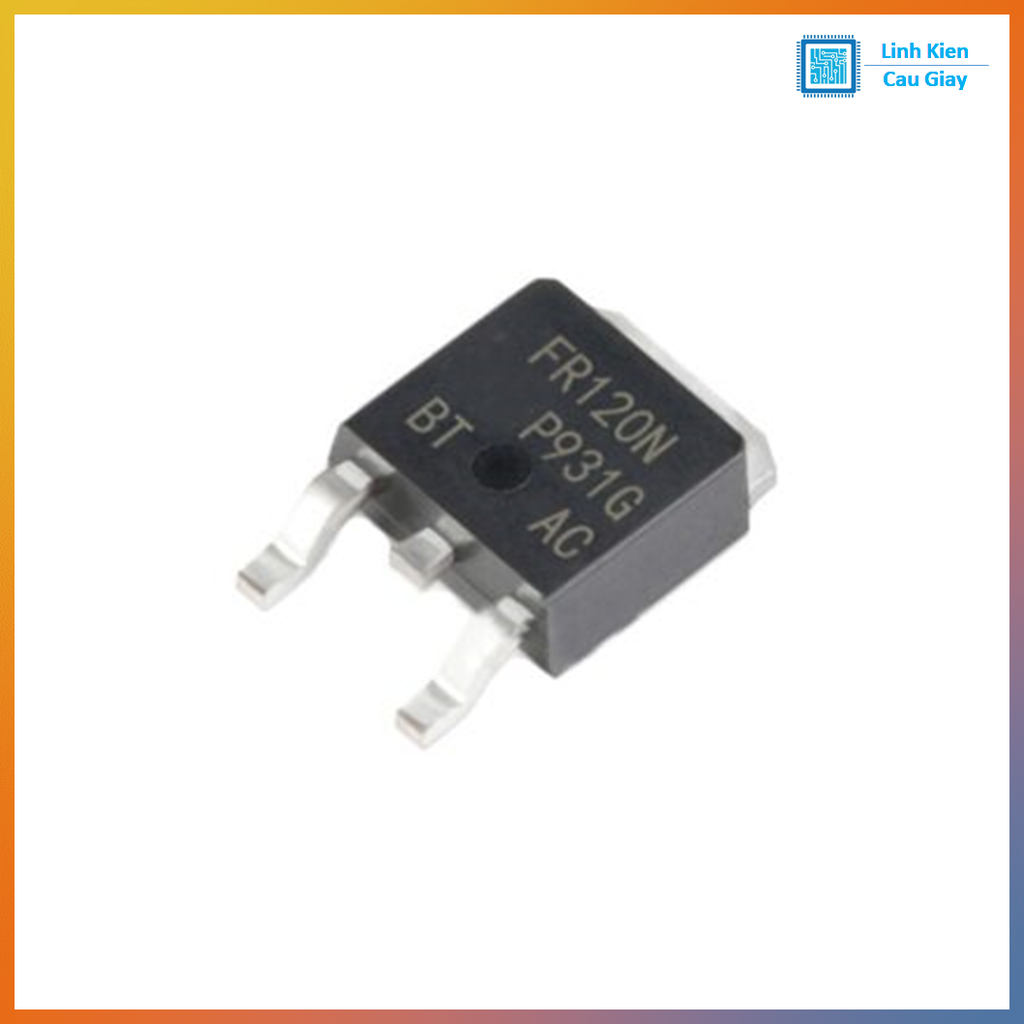

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
