Linh kiện MOSFET IRLML6302 kênh P chân dán SOT-23 (SL: 5 chiếc)

Mô tả sản phẩm

MOSFET IRLML6302 chân dán SOT-23 là MOSFET kênh P (P-Channel) chuyên dùng làm công tắc nguồn phía dương (high-side switch), bảo vệ cắm ngược, chọn nguồn pin/adapter và đóng/ngắt tải DC cho các mạch điện tử nhỏ gọn. IRLML6302 có VDS -20V, dòng tải phù hợp mức nhỏ–trung bình, giúp mạch chạy ổn định và dễ thay thế trong sửa chữa/DIY

IRLML6302 là MOSFET kênh P gói SOT-23 (SMD), thường dùng để đóng/cắt đường V+ (high-side) hoặc làm mạch chống cắm ngược cho nguồn DC. Linh kiện phổ biến trong các mạch nguồn thấp áp, thiết bị chạy pin và các bo mạch nhỏ gọn cần giảm sụt áp, tăng độ tin cậy

Ứng dụng

Công tắc nguồn high-side cho mạch 3.3V/5V/Pin Li-ion (tùy thiết kế)
Chống cắm ngược (reverse polarity protection) cho nguồn DC
Chọn nguồn/OR-ing nguồn (pin + adapter)
Đóng/cắt tải DC phía dương: LED, module, cảm biến, bo điều khiển
Sửa chữa bo mạch: mạch pin, mạch sạc, thiết bị cầm tay, IoT

Sơ đồ chân

Chân 1: G (Gate)
Chân 2: S (Source)
Chân 3: D (Drain)

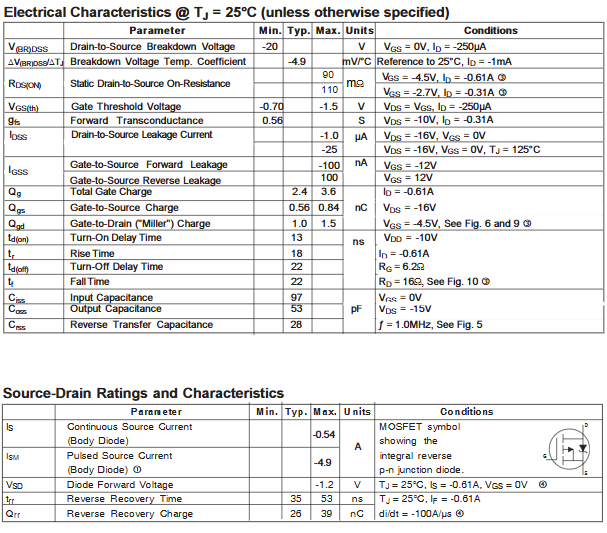

Thông số kĩ thuật

Loại: MOSFET kênh P
Đóng gói: SOT-23 (SMD)
VDS: -20V
ID (25°C): khoảng -0.78A (tùy điều kiện tản nhiệt/PCB)
RDS(on): mức thấp (max ~600mΩ @ VGS=-4.5V, tùy hãng/điều kiện)

Hướng dẫn sử dụng

High-side cơ bản: Source nối V+, Drain ra tải, đầu còn lại tải về GND
Bật P-MOS: kéo Gate xuống thấp hơn Source (VGS âm)
Tắt P-MOS: kéo Gate lên gần Source (VGS ≈ 0) bằng điện trở kéo lên (pull-up)
Gợi ý linh kiện kèm theo: R nối tiếp Gate 47–220Ω; R pull-up 47k–200k để mặc định OFF khi MCU reset
Dùng chống cắm ngược: chú ý chiều “body diode” khi lắp/đổi linh kiện trên bo

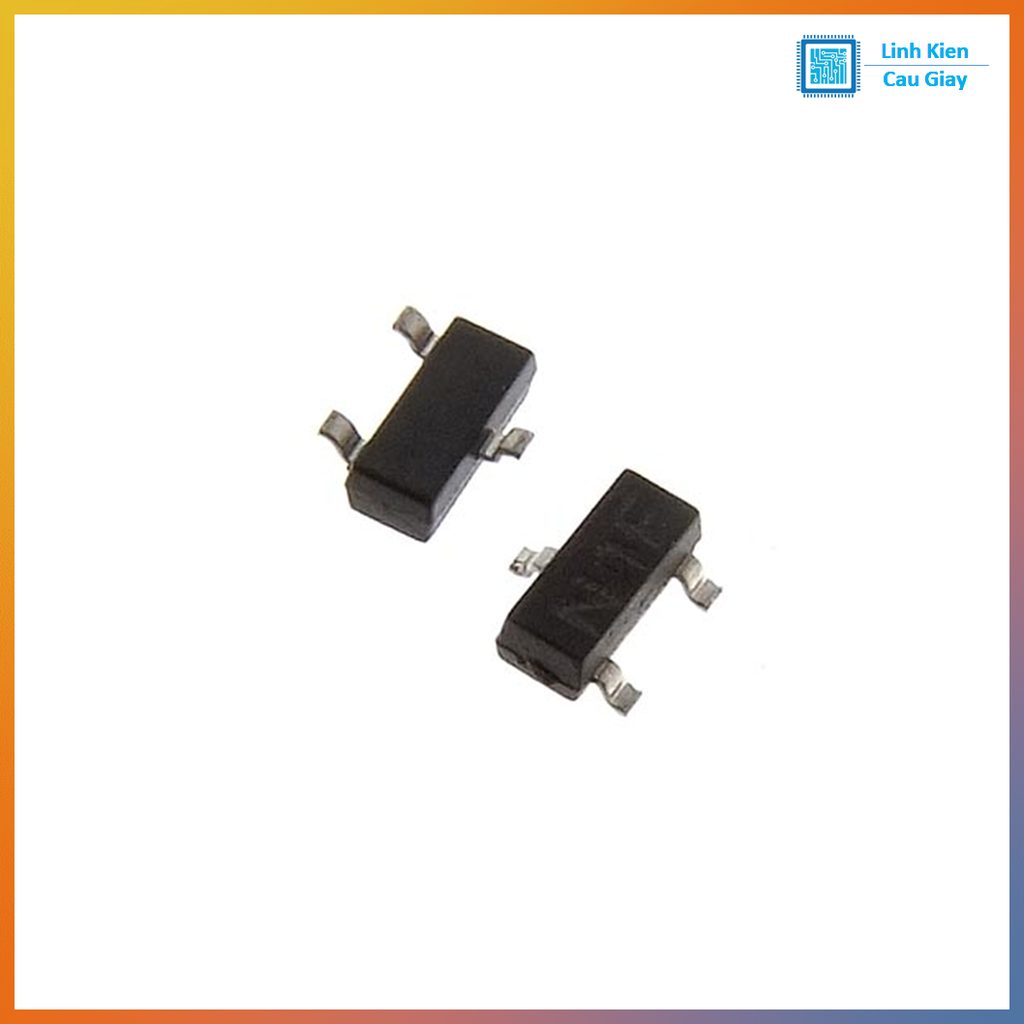

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
