Linh kiện Mosfet IRF3607 chân cắm TO-220

Linh kiện Mosfet IRF3607 chân cắm TO-220

(Mã SP:PVN5582)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

8.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện Mosfet IRF3607 chân cắm TO-220

Mô tả sản phẩm

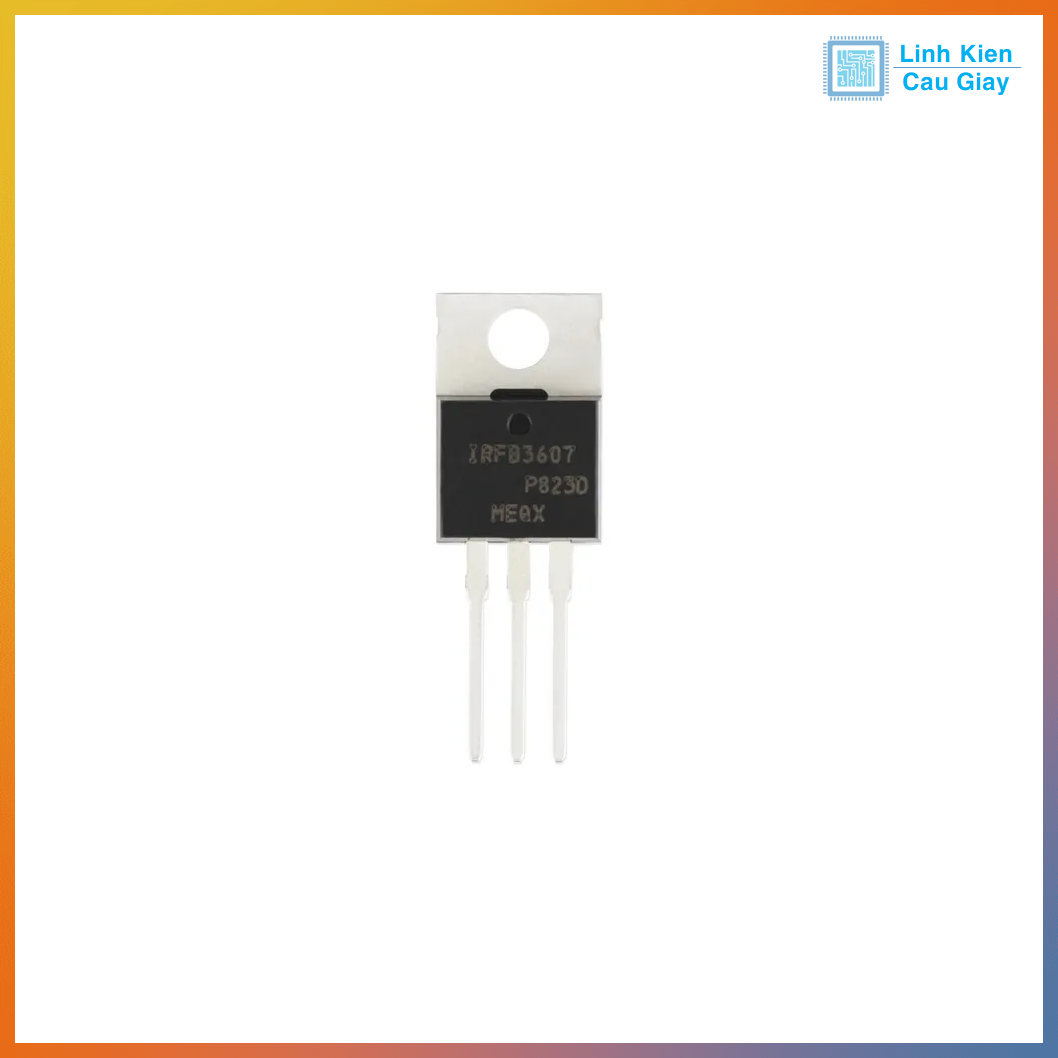

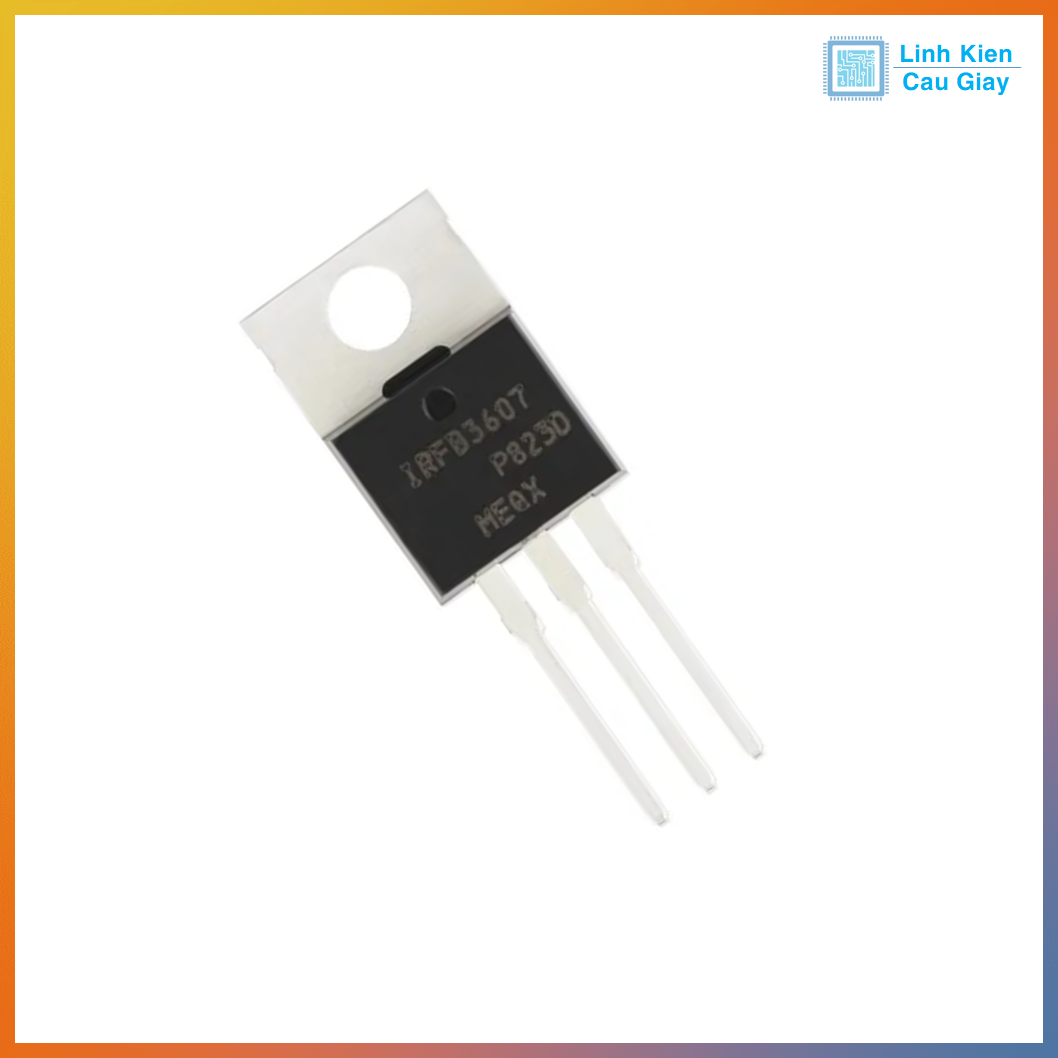

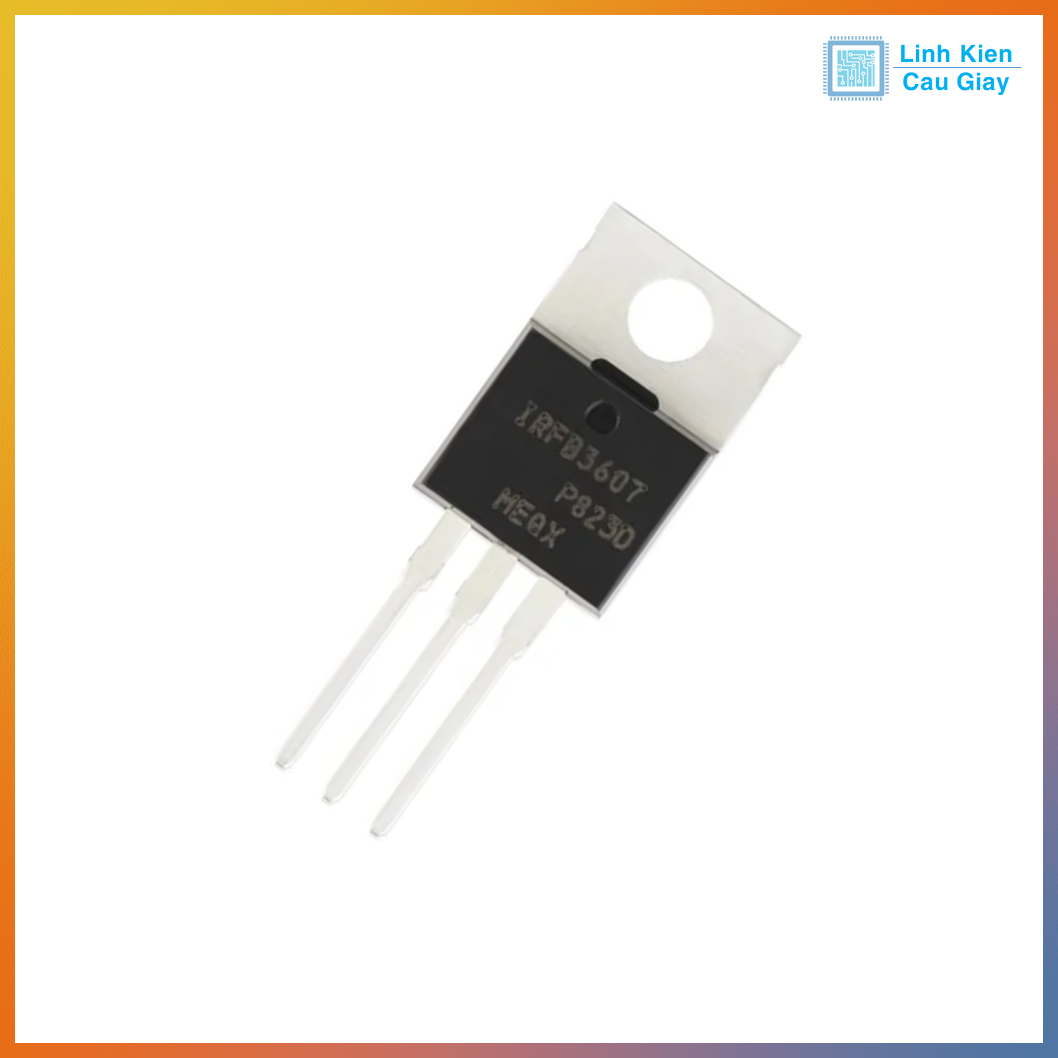

IRF3607 là MOSFET công suất loại N-Channel, thiết kế dạng chân cắm chuẩn TO-220, có khả năng chịu dòng cao và điện áp thấp, thường được sử dụng trong các mạch nguồn, điều khiển motor, hệ thống công suất hoặc các mạch đóng ngắt tốc độ cao.

Với khả năng chịu dòng lên tới 80A, điện áp chịu được 75V, trở kháng Rds(on) thấp giúp giảm tổn hao, IRF3607 là lựa chọn lý tưởng cho các ứng dụng đòi hỏi hiệu suất cao và độ bền.

Ứng dụng

Mạch nguồn xung, mạch chuyển đổi DC-DC
Điều khiển motor DC, motor PWM công suất lớn
Bộ driver công suất trong các thiết bị công nghiệp
Ứng dụng mạch đóng ngắt, điều khiển tải, relay bán dẫn
Hệ thống inverter, UPS, nguồn dự phòng
Các mạch điện tử dân dụng, IoT yêu cầu đóng ngắt nhanh

Sơ đồ chân

Chân	Ký hiệu	Mô tả chức năng
1	Gate	Cổng điều khiển
2	Drain	Cực thoát, nối với tải
3	Source	Cực nguồn, nối mass hoặc âm nguồn

Thông số kĩ thuật

Thông số	Giá trị
Loại linh kiện	MOSFET N-Channel công suất
Mã sản phẩm	IRF3607
Điện áp chịu được (Vds)	75V
Dòng tối đa (Id)	80A
Điện áp điều khiển (Vgs)	±20V
Điện trở Rds(on)	4.5 mΩ (ở Vgs = 10V)
Công suất tiêu tán (Pd)	220W (có tản nhiệt phù hợp)
Tần số hoạt động	Đóng ngắt tốc độ cao
Kiểu chân	TO-220, chân cắm dễ hàn, dễ lắp đặt
Ứng dụng chính	Mạch nguồn, điều khiển motor, đóng ngắt tải

Hướng dẫn sử dụng

Kết nối chân Source vào mass hoặc cực âm nguồn.
Nối chân Drain tới tải hoặc mạch cần điều khiển.
Điều khiển đóng/mở bằng điện áp tại chân Gate (Vgs phù hợp).
Khuyến nghị sử dụng trở kéo Gate hoặc driver MOSFET để đảm bảo đóng ngắt nhanh, hạn chế tổn hao nhiệt.
Nên lắp tản nhiệt cho MOSFET khi hoạt động công suất cao để tăng độ bền.
