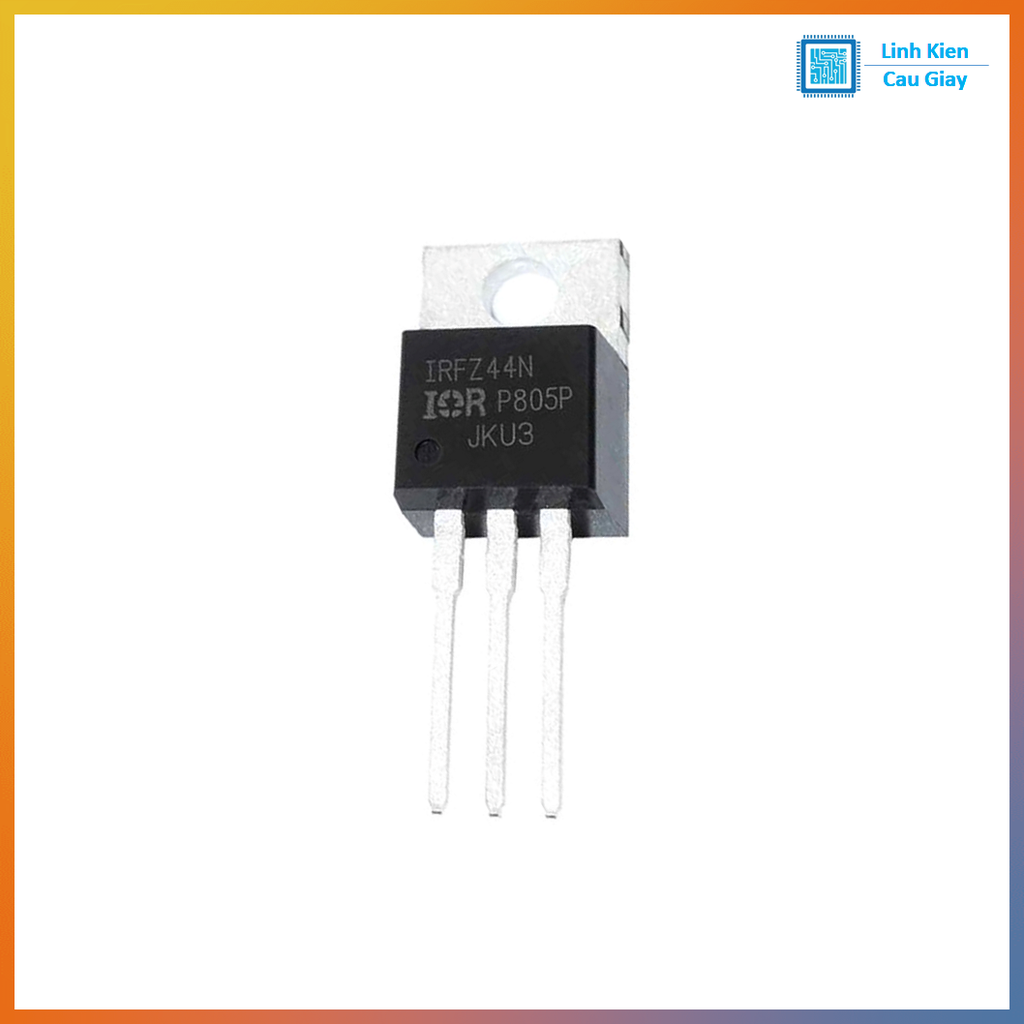

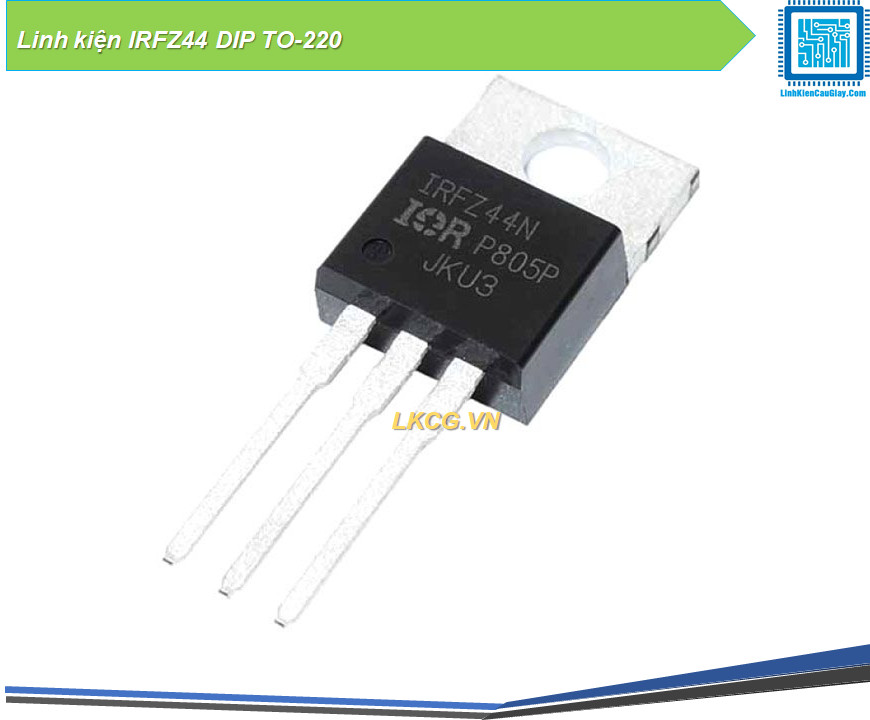

MOSFET IRFZ44 TO-220 N-kênh (Transistor công suất IRFZ44)

Mô tả sản phẩm

IRFZ44 TO-220 là MOSFET công suất N-Channel dòng lớn, chuyên dùng để đóng cắt tải DC 12V/24V như motor, LED công suất, dải LED, bơm mini, van điện từ, DIY robot/xe điện… Dạng TO-220 dễ hàn, dễ bắt tản nhiệt, linh kiện “quốc dân” cho mạch PWM điều tốc/điều sáng và mạch công suất.

(Lưu ý: IRFZ44 không phải loại logic-level; nếu điều khiển bằng Arduino 5V nên cân nhắc dùng driver gate hoặc chọn IRLZ44N.)

Ứng dụng

Điều khiển motor DC (PWM điều tốc), quạt, bơm mini
Điều khiển LED công suất, dải LED 12V/24V (PWM dimming)
Đóng cắt relay/solenoid/van điện từ (kèm diode dập xung)
DIY robot, xe điện mini, mạch công suất Arduino/ESP32 (nên có driver)

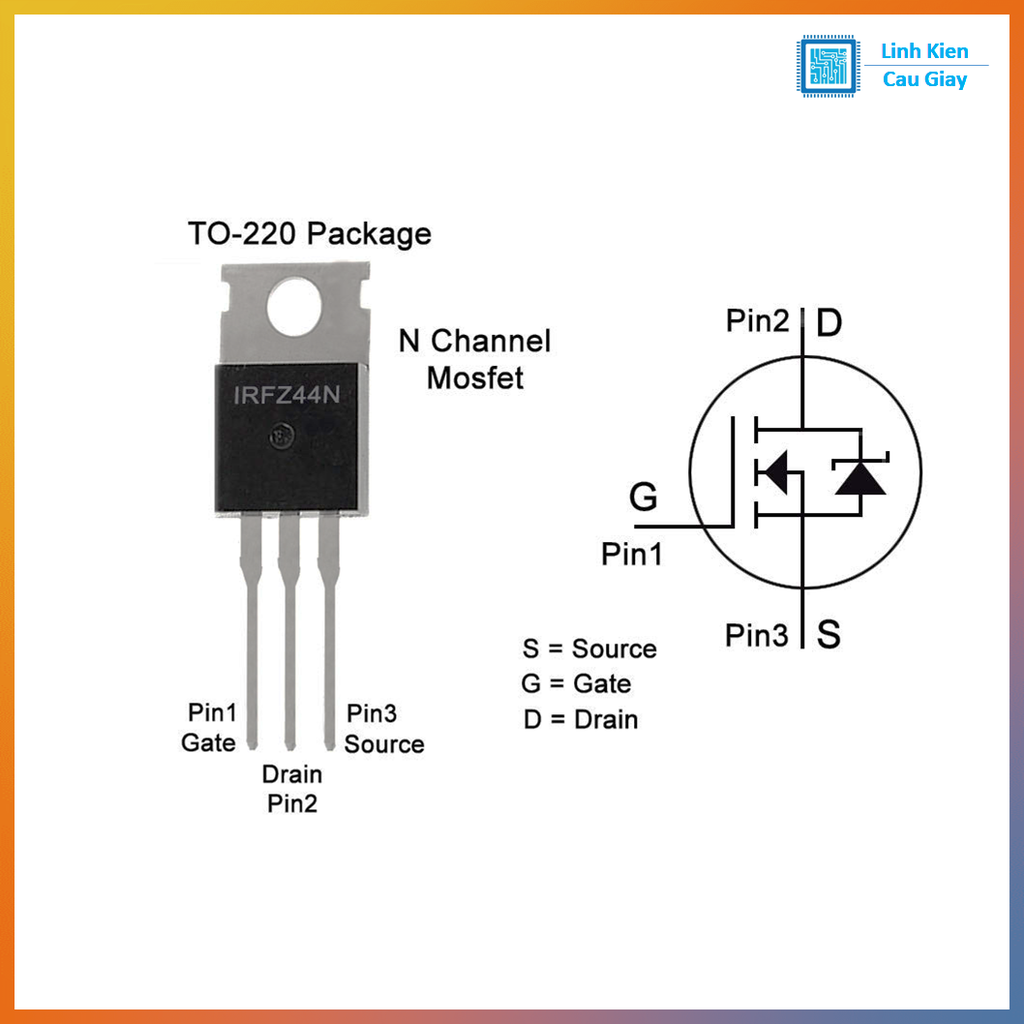

Sơ đồ chân

Nhìn mặt chữ hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)

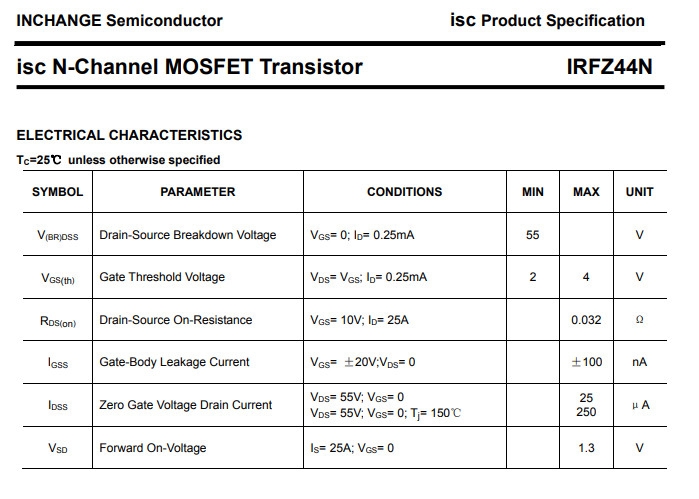

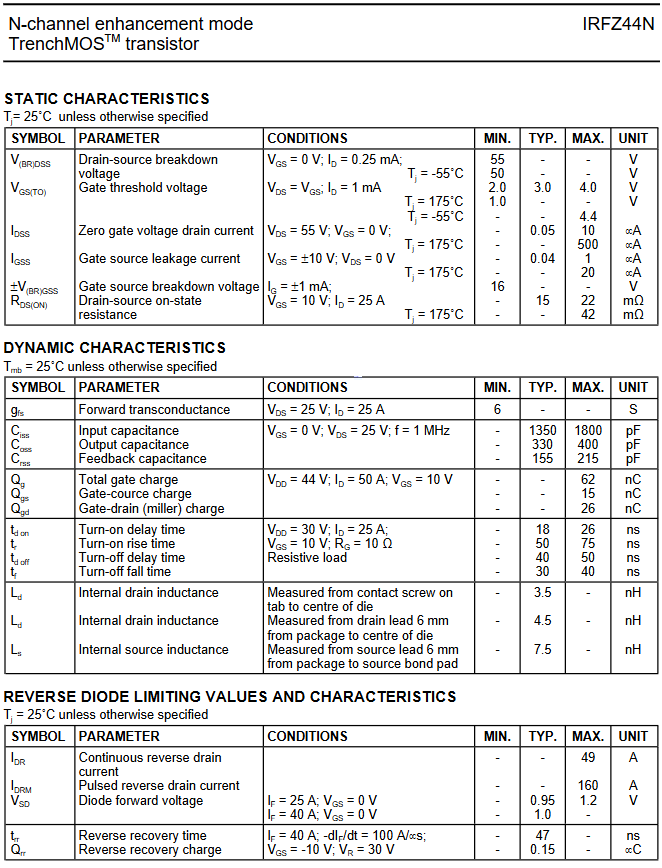

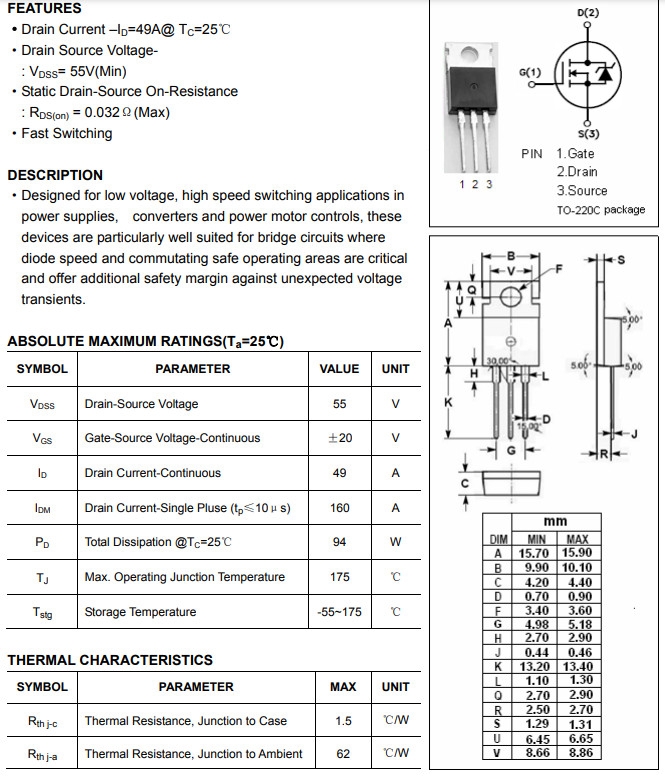

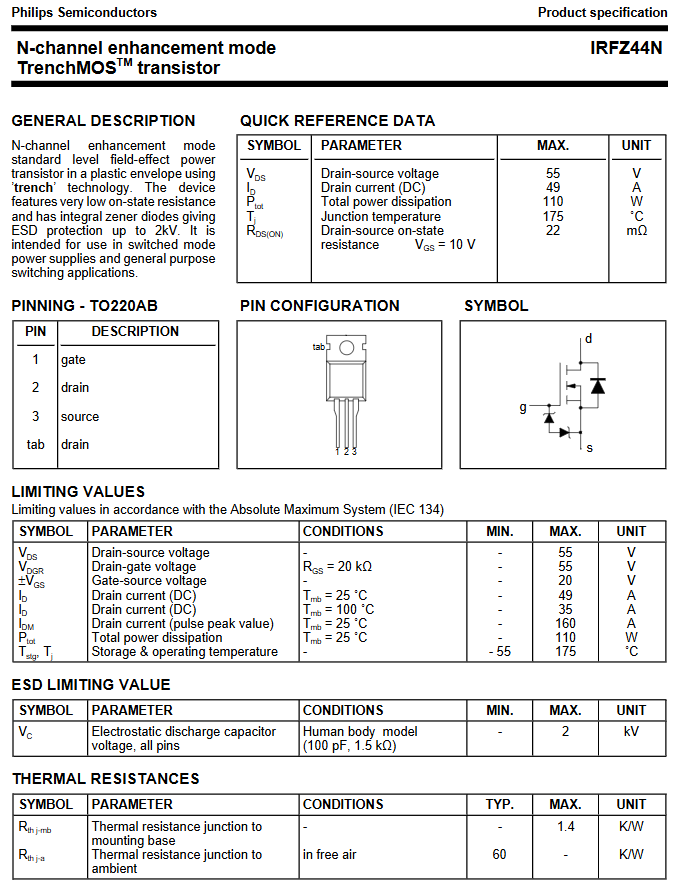

Thông số kĩ thuật

Loại: N-Channel Power MOSFET
VDS (Drain-Source): 55V
ID (Dòng Drain liên tục): khoảng 49A (tùy điều kiện tản nhiệt)
VGS (Gate-Source max): ±20V
RDS(on): mức thấp (phụ thuộc VGS; thường tối ưu khi kích ~10V)
Đóng gói: TO-220

Hướng dẫn sử dụng

Mạch low-side khuyên dùng: Source về GND, Drain nối vào cực âm tải, cực dương tải lên +V
Nếu điều khiển bằng Arduino/ESP32: nên dùng driver gate hoặc MOSFET logic-level để mở bão hòa tốt (giảm nóng)
Gate nên có điện trở 10–100Ω nối tiếp để giảm nhiễu, thêm điện trở kéo xuống 10k–100k để tránh tự kích
Tải cảm ứng (motor/relay/solenoid): bắt buộc gắn diode flyback song song tải
Khi tải lớn: bắt tản nhiệt, lưu ý tab là Drain nếu lắp lên khung kim loại cần cách điện khi cần

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
