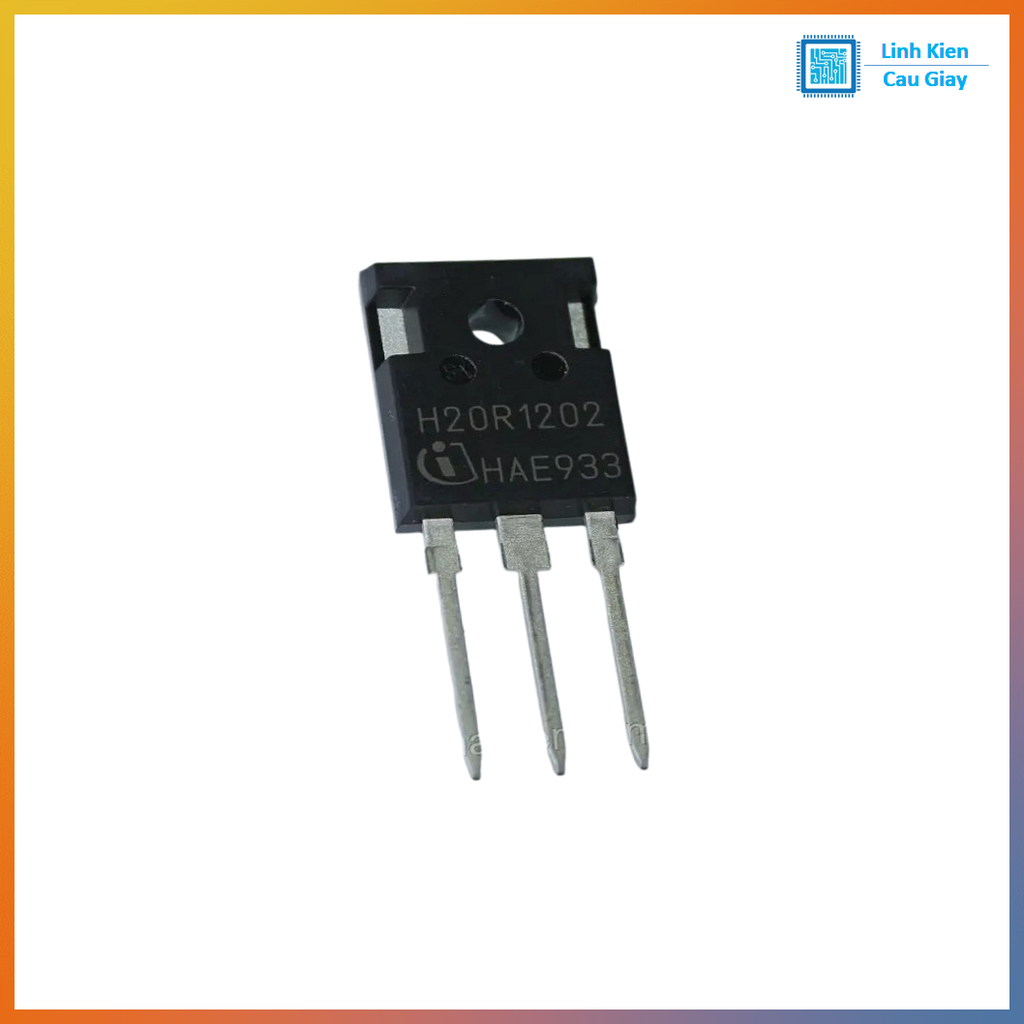

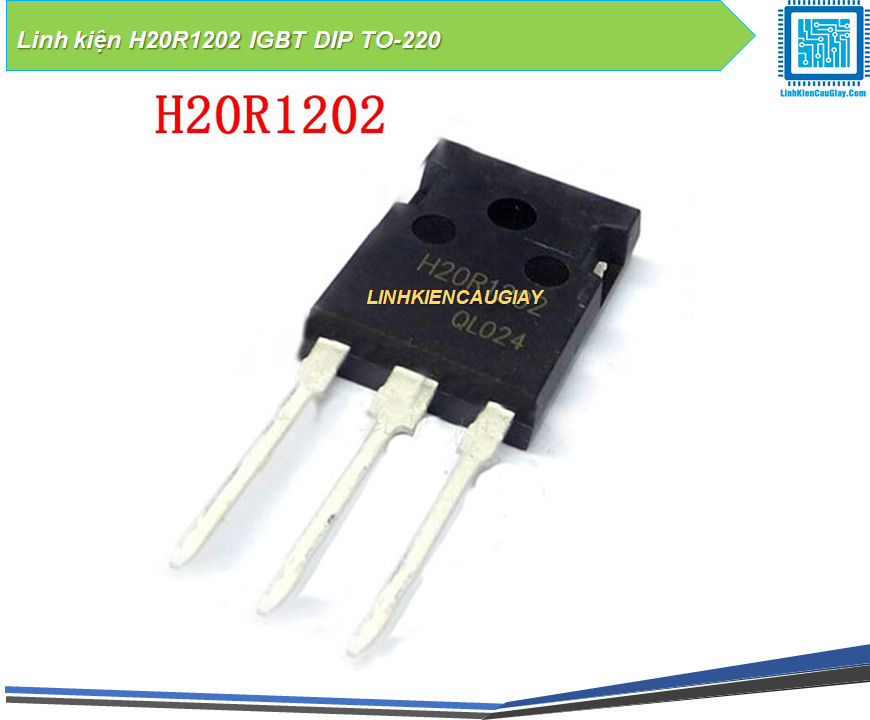

IGBT H20R1202 1200V 20A (Sò bếp từ) chân cắm TO-247

Mô tả sản phẩm

H20R1202 là IGBT hồi tiếp (Reverse Conducting IGBT) có diode thân tích hợp, chuyên dùng cho bếp từ, mạch cộng hưởng/soft-switching, inverter – UPS và các mạch đóng cắt công suất điện áp cao. Linh kiện chịu VCE 1200V, dòng tải 20A (định mức), vỏ chân cắm dạng TO-247 (nhiều nơi hay gọi nhầm “TO-220 loại to”), dễ bắt tản nhiệt, thay thế nhanh khi sửa bo công suất.

H20R1202 là mã in (marking) thường gặp của Infineon IHW20N120R2 – IGBT công suất có diode hồi tiếp (anti-parallel) tích hợp, giúp kẹp điện áp âm và tối ưu cho mạch soft switching/cộng hưởng (bếp từ). Ưu điểm: diode thân điện áp rơi thấp, độ bền cao, nhiễu EMI thấp khi dùng đúng mạch.

Ứng dụng

Bếp từ (inductive cooking), mạch gia nhiệt cảm ứng
Mạch cộng hưởng/soft-switching, driver biến áp xung công suất
Inverter/UPS, mạch đóng cắt công suất điện áp cao

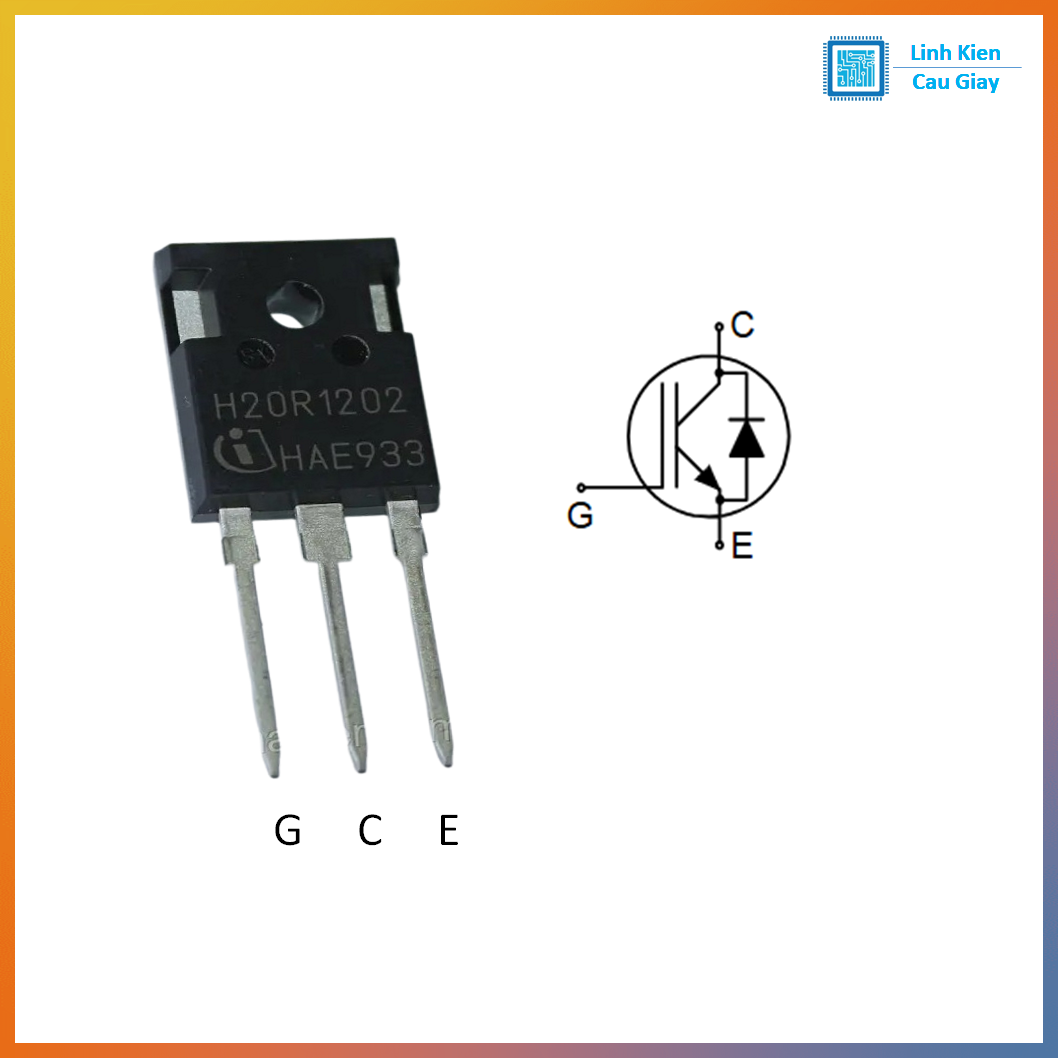

Sơ đồ chân

Nhìn mặt chữ hướng về bạn, chân hướng xuống (gói PG-TO-247-3/TO-247):
Chân 1: Gate (G)
Chân 2: Collector (C)
Chân 3: Emitter (E)
Tab/lưng tản nhiệt: Collector (C)

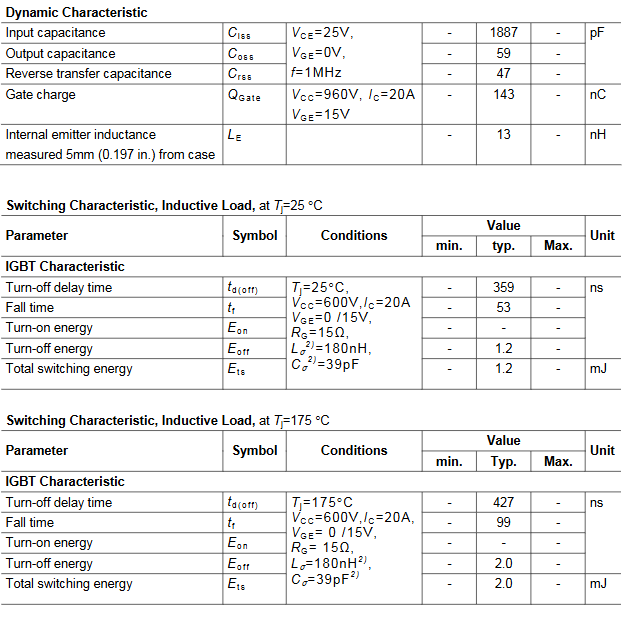

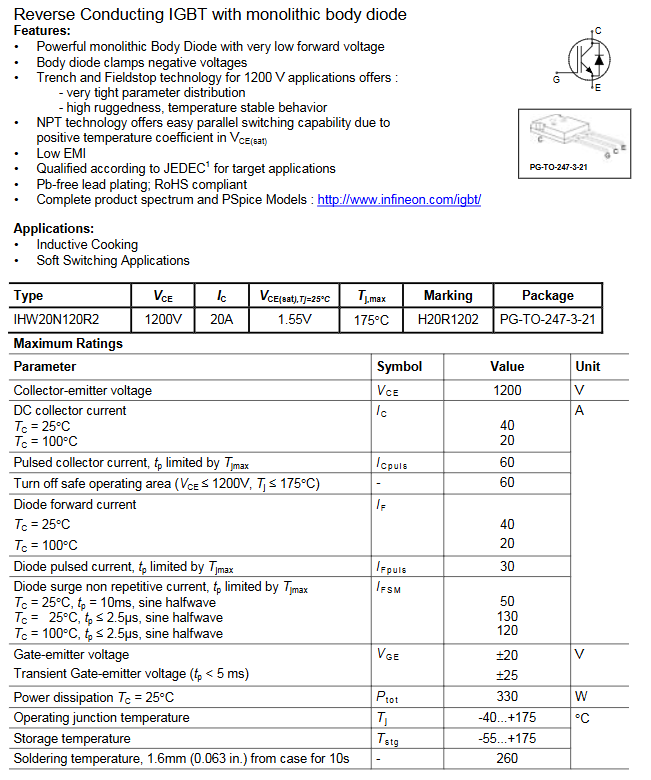

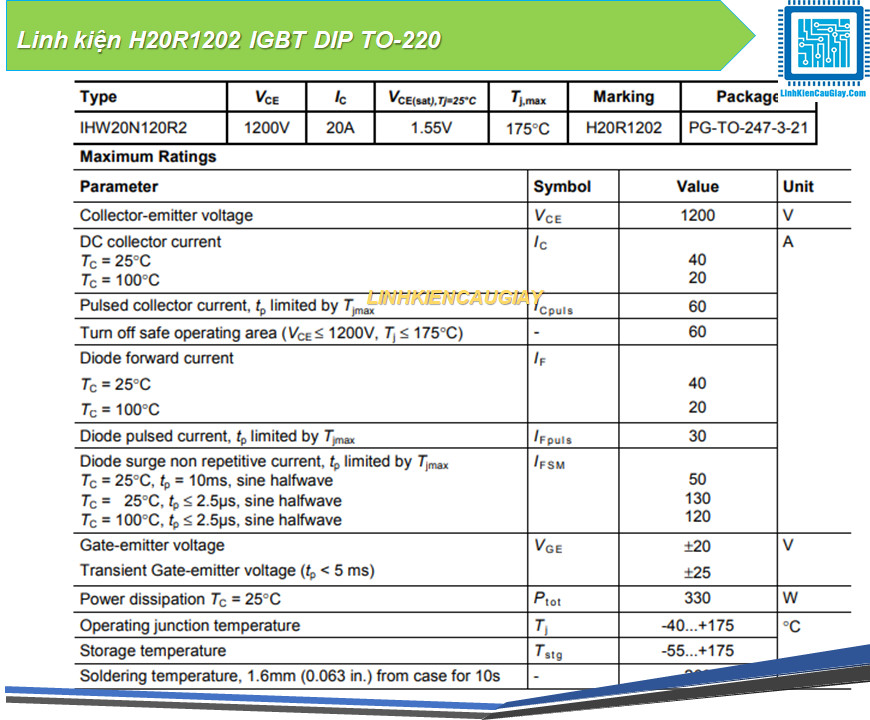

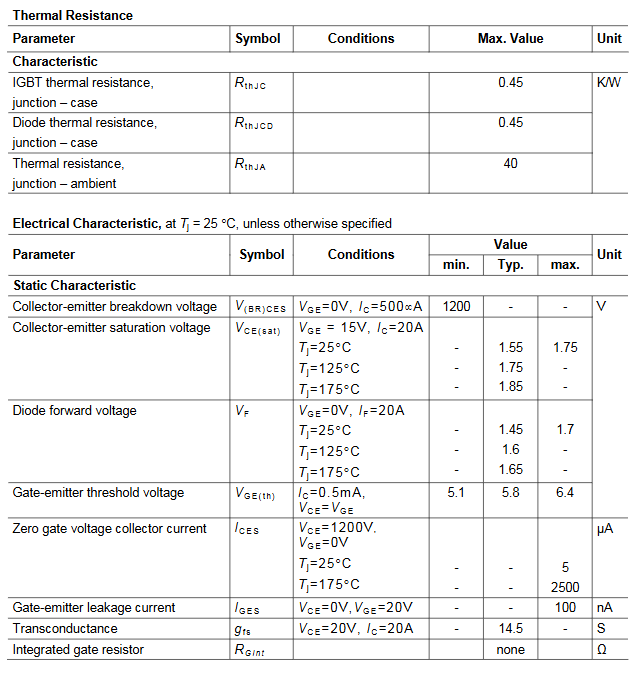

Thông số kĩ thuật

VCE: 1200V
IC: 40A (TC=25°C), 20A (TC=100°C)
VCE(sat): typ 1.55V @ VGE=15V, IC=20A (Tj=25°C)
VGE: ±20V (transient ±25V, tp < 5ms)
Ptot: 330W (TC=25°C) ; Tj: -40…+175°C
Đóng gói: PG-TO-247-3-21 (chân cắm) ; marking: H20R1202

Hướng dẫn sử dụng

Đây là linh kiện chạy điện áp/công suất cao: luôn bắt tản nhiệt tốt, kiểm tra keo/tấm cách điện nếu lắp chung chassis (tab thường là C).
Dùng đúng mạch driver gate theo thiết kế bếp từ/soft-switching (không thay “na ná” MOSFET nếu không đúng thông số).
Khi thay trên bo: nên kiểm tra linh kiện đi kèm (diode/snubber, tụ cộng hưởng, driver, điện trở gate…) để tránh hỏng lại.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
