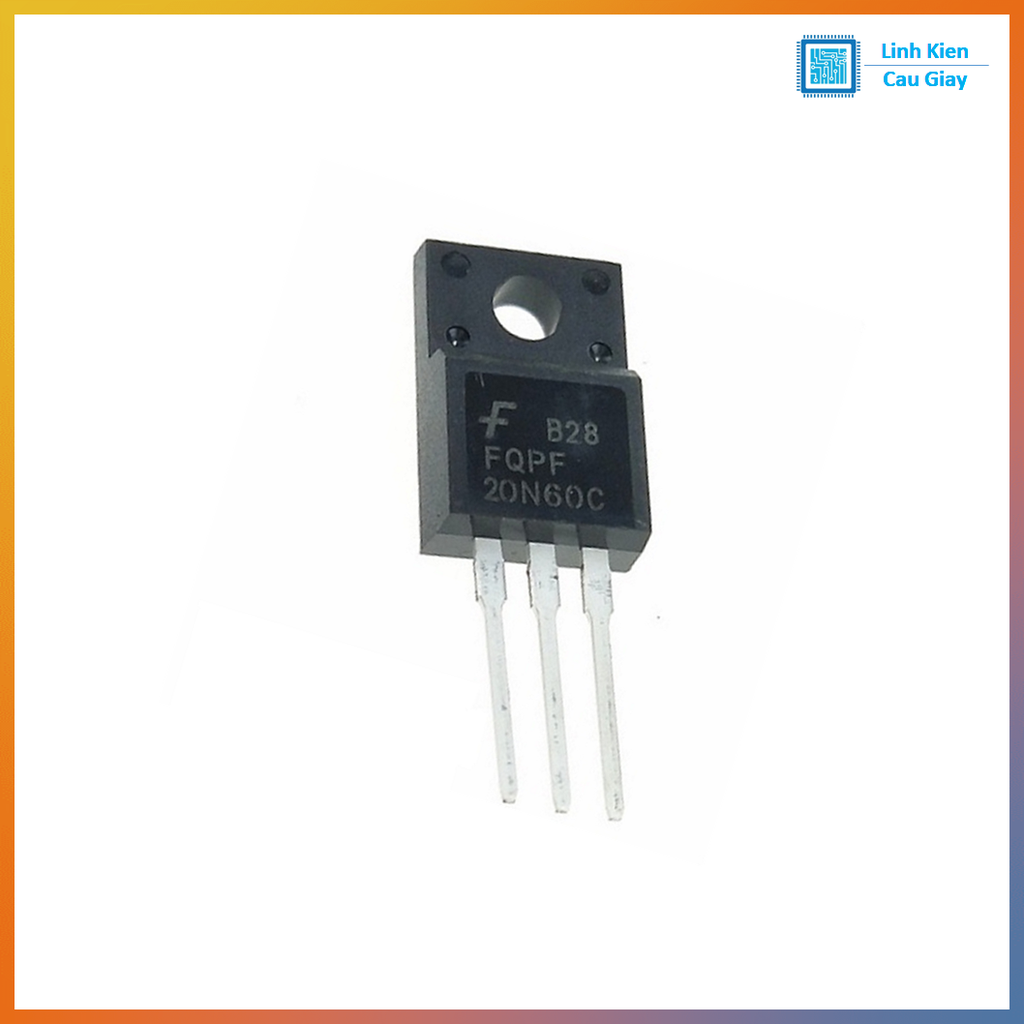

MOSFET 20N60 TO-220 N-kênh 600V (Transistor công suất 20N60)
Mô tả sản phẩm
20N60 TO-220 là MOSFET công suất N-Channel điện áp cao 600V, dòng tải lớn, chuyên dùng làm khóa công suất cho nguồn xung (SMPS), inverter, mạch kích biến áp xung và các ứng dụng đóng cắt PWM điện áp cao. Dạng TO-220 chân cắm (DIP) dễ hàn, dễ thay thế, bắt tản nhiệt thuận tiện, phù hợp sửa chữa bo nguồn công suất và DIY mạch công suất.
20N60 là MOSFET kênh N dùng trong mạch điện áp cao, hoạt động như “công tắc điện tử” đóng/ngắt nhanh theo xung PWM để điều khiển công suất qua biến áp xung/cuộn cảm. Với dòng tải lớn, linh kiện phù hợp các mạch nguồn/inverter công suất cao hơn, nên kết hợp tản nhiệt và mạch bảo vệ đúng chuẩn để tăng độ bền.
Nguồn xung SMPS công suất: TV, màn hình, nguồn tổ ong, adapter công suất lớn
Mạch inverter/UPS, driver biến áp xung, mạch kích
Mạch đóng cắt PWM điện áp cao (chopper, switching)
Điều khiển tải cảm ứng/biến áp xung (kèm snubber/clamp bảo vệ)

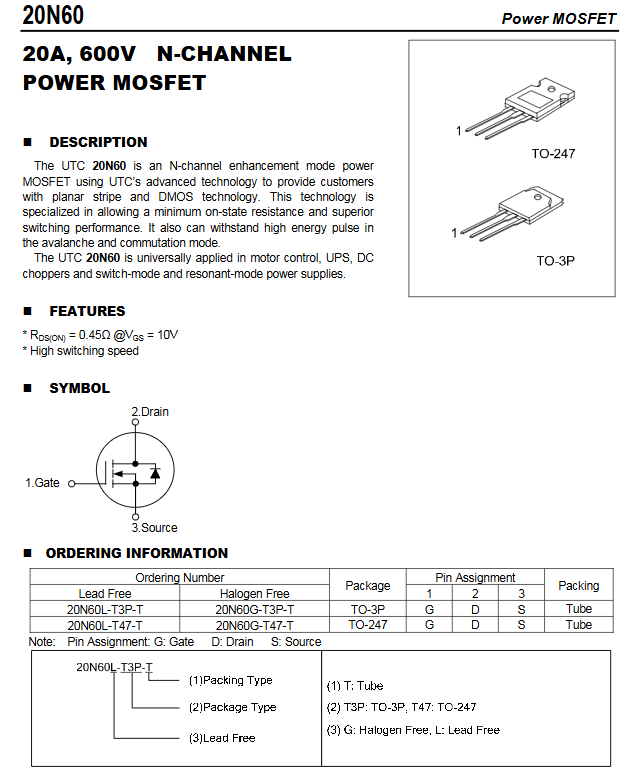

Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)
Loại: N-Channel Power MOSFET
VDS (Drain-Source): 600V
ID (Dòng Drain): khoảng 20A (phụ thuộc điều kiện tản nhiệt và phiên bản 20N60/20N60A/20N60C…)
VGS (Gate-Source max): thường gặp ±20V
Đóng gói: TO-220 (3 chân)
Lưu ý: RDS(on), tốc độ chuyển mạch, Qg có thể khác nhau theo từng hãng/phiên bản → khi thay thế nên đối chiếu mã in trên thân linh kiện/datasheet
Hướng dẫn sử dụng
Hàn đúng chân G-D-S, kiểm tra chập D-S trước khi cấp nguồn
Bắt tản nhiệt khi tải lớn/hoạt động lâu; nếu bắt vào khung kim loại có thể cần cách điện vì tab thường là Drain
Gate nên có điện trở nối tiếp (thường 10–100Ω) + điện trở kéo xuống để chống trôi trạng thái
Nguồn xung/inverter nên có snubber/clamp đúng thiết kế để hạn chế quá áp đỉnh tại Drain
Khi thay trên bo nguồn: kiểm tra diode nhanh, tụ lọc, điện trở mồi, IC PWM/driver và tải thứ cấp để tránh “thay xong nổ lại”
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
