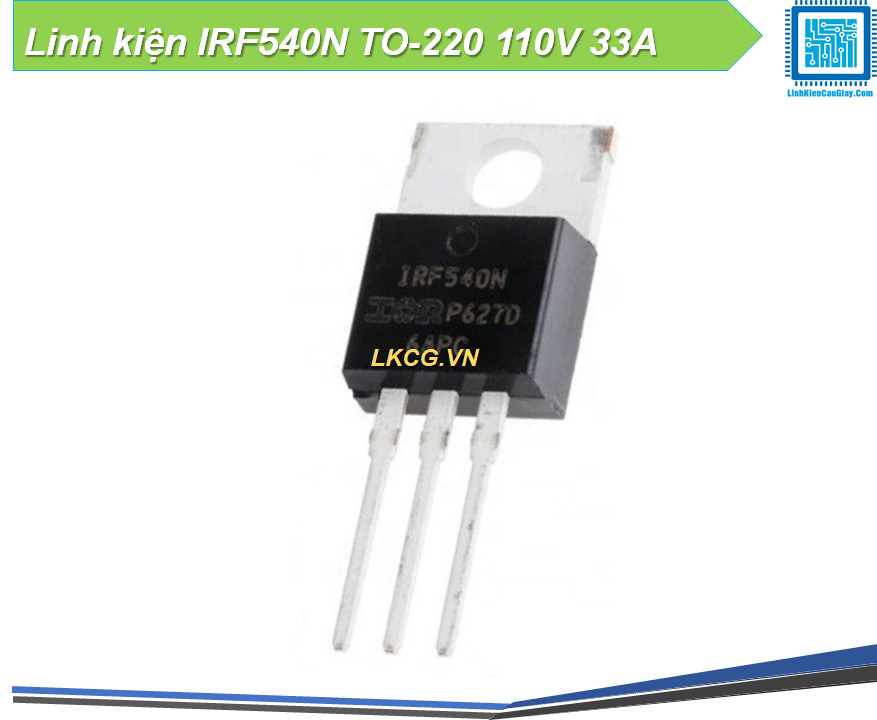

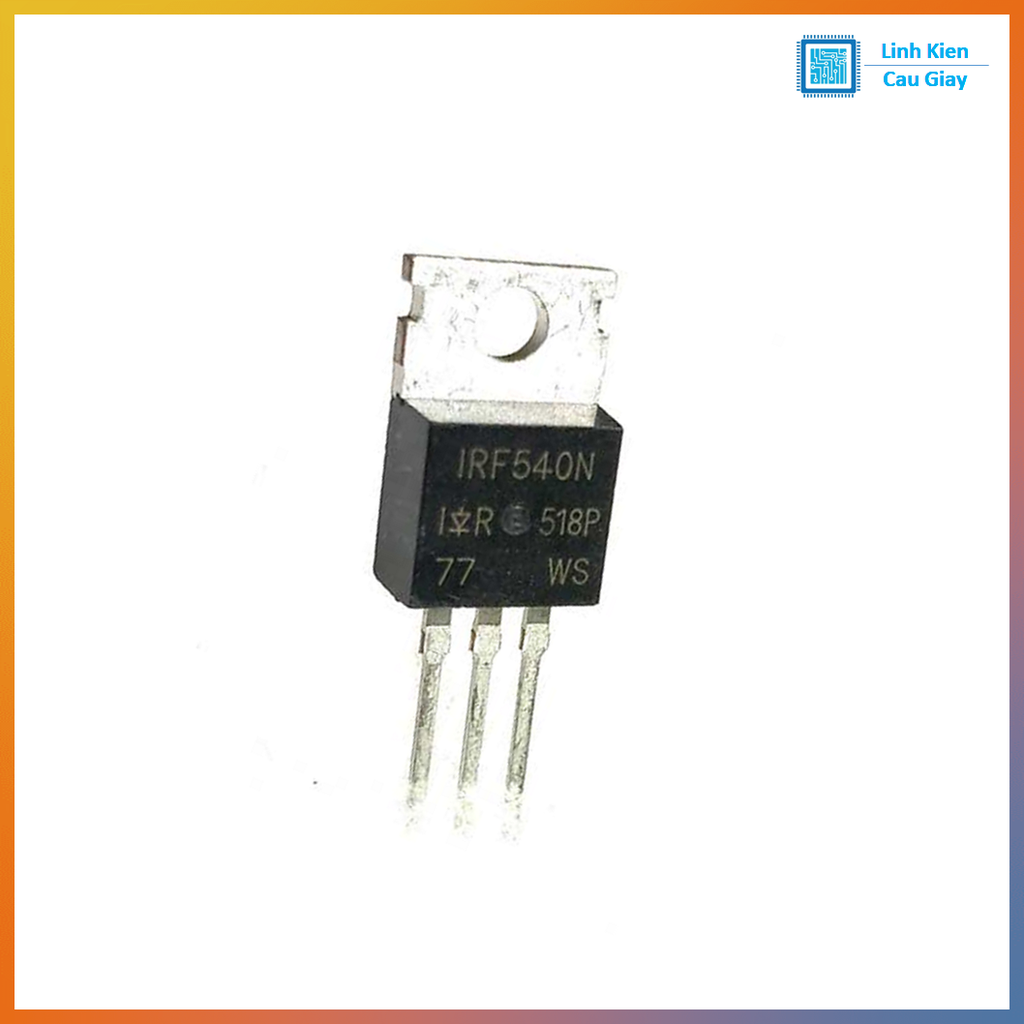

MOSFET kênh N IRF540N TO-220 33A 100V (trở kháng thấp)

Mô tả sản phẩm

IRF540N TO-220 là MOSFET công suất kênh N dùng để đóng cắt tải dòng lớn trong các mạch PWM, nguồn xung, inverter, điều khiển motor/quạt/đèn công suất. Linh kiện nổi bật với VDSS 100V, ID 33A, RDS(on) thấp ~44mΩ (max @VGS=10V) giúp giảm nóng và tăng hiệu suất khi kích gate đúng chuẩn. Vỏ TO-220/TO-220AB dễ lắp, dễ bắt tản nhiệt, phù hợp DIY và sửa chữa mạch công suất.


IRF540N là MOSFET kênh N dạng “công tắc điện tử” cho mạch công suất: đóng/ngắt nhanh, chịu áp cao, chịu dòng lớn. Khi chạy tải lớn hoặc PWM liên tục nên gắn tản nhiệt và tối ưu đường mạch để giảm tổn hao

Ứng dụng

Điều khiển motor DC, quạt, bơm mini, PWM tốc độ
Nguồn xung (SMPS), DC-DC công suất, mạch inverter
Đóng cắt tải 12V–48V (có dự phòng), LED công suất, sưởi, solenoid/relay tải lớn

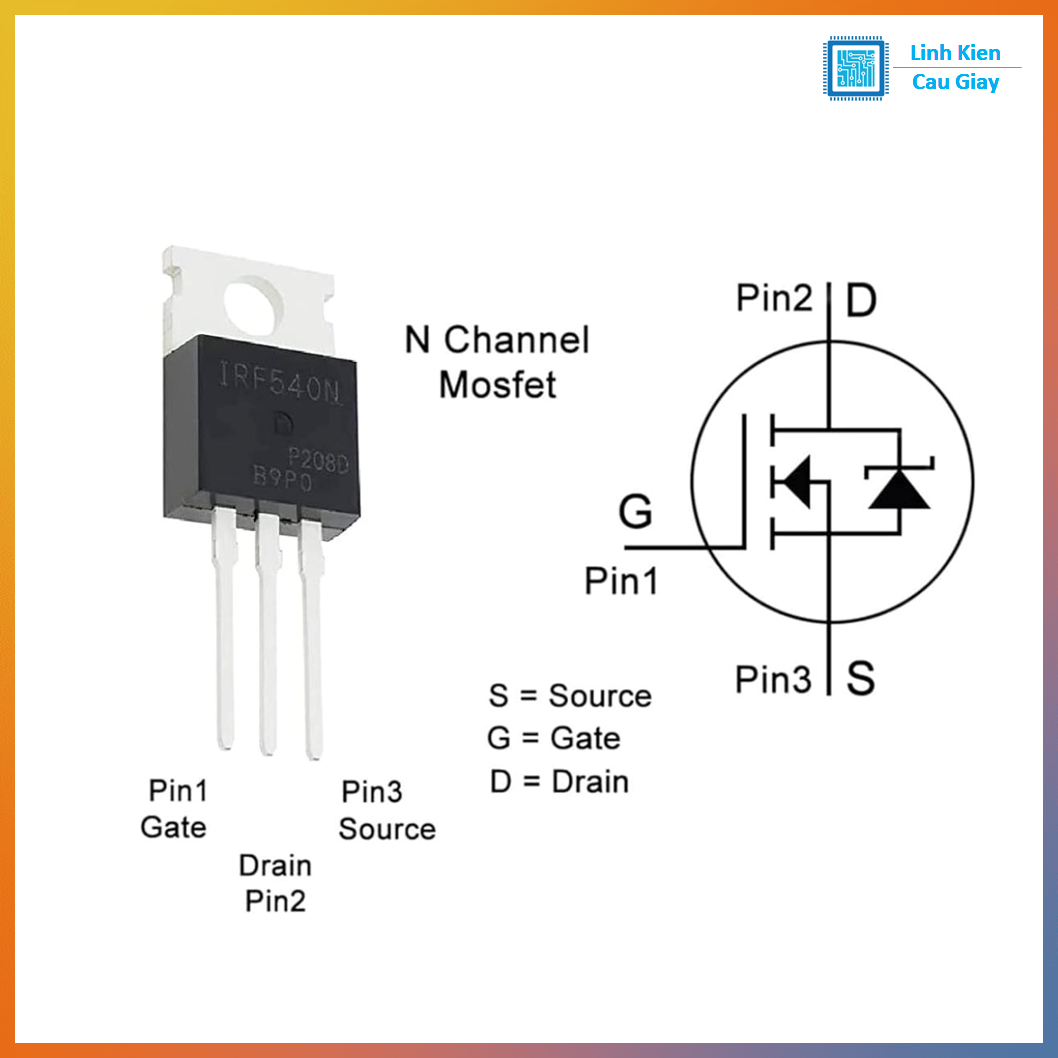

Sơ đồ chân

Nhìn mặt chữ, chân hướng xuống
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)

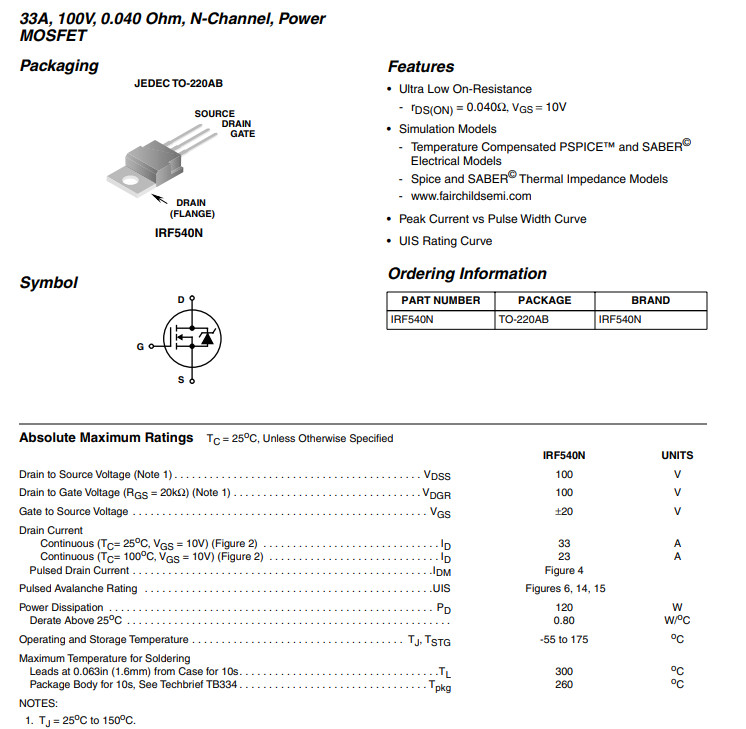

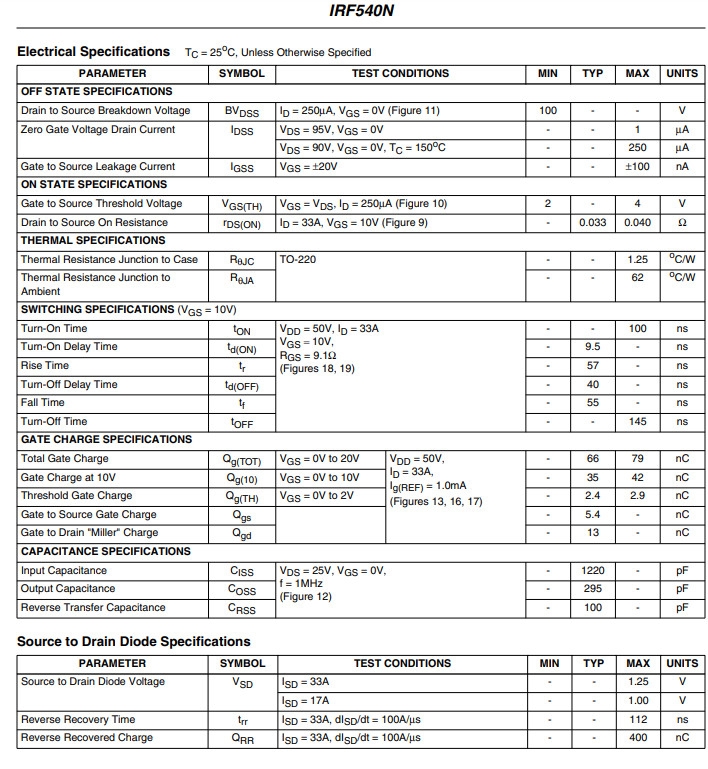

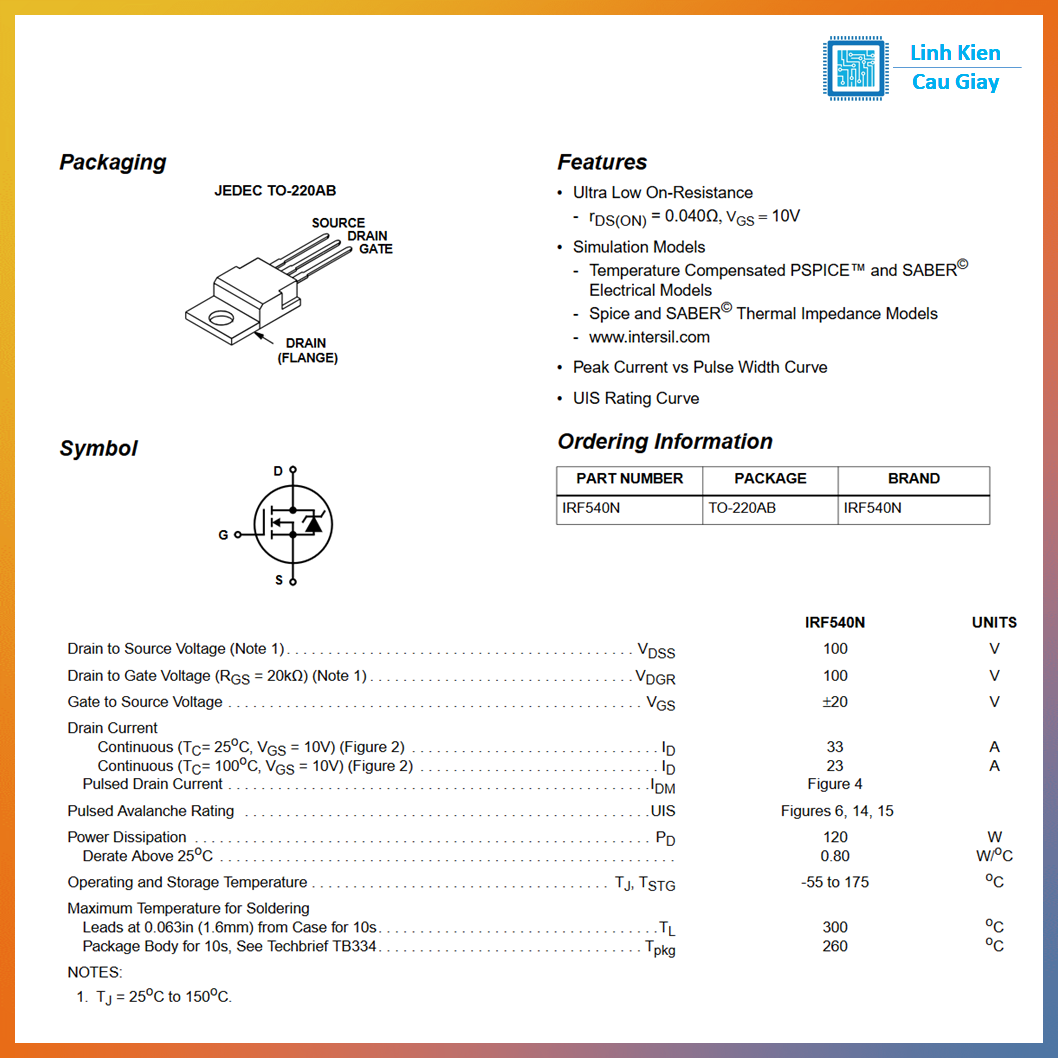

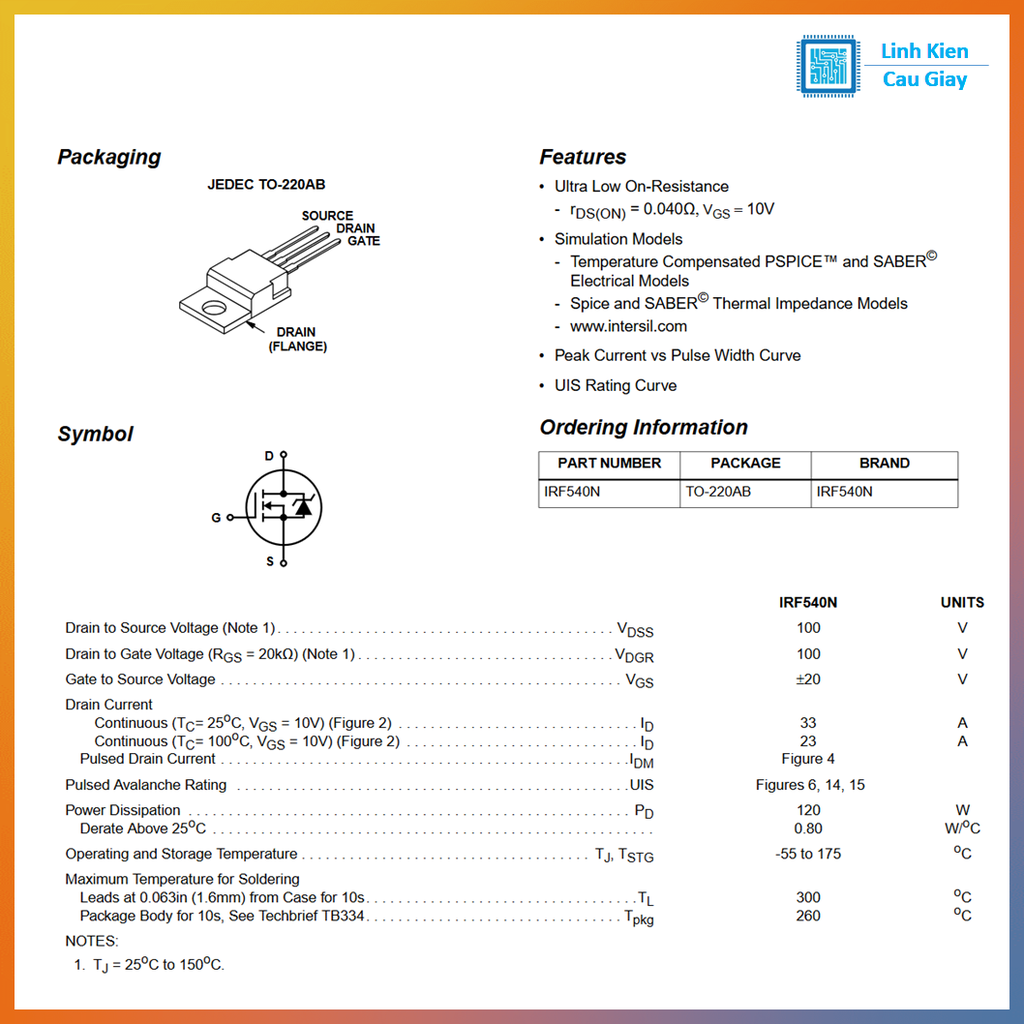

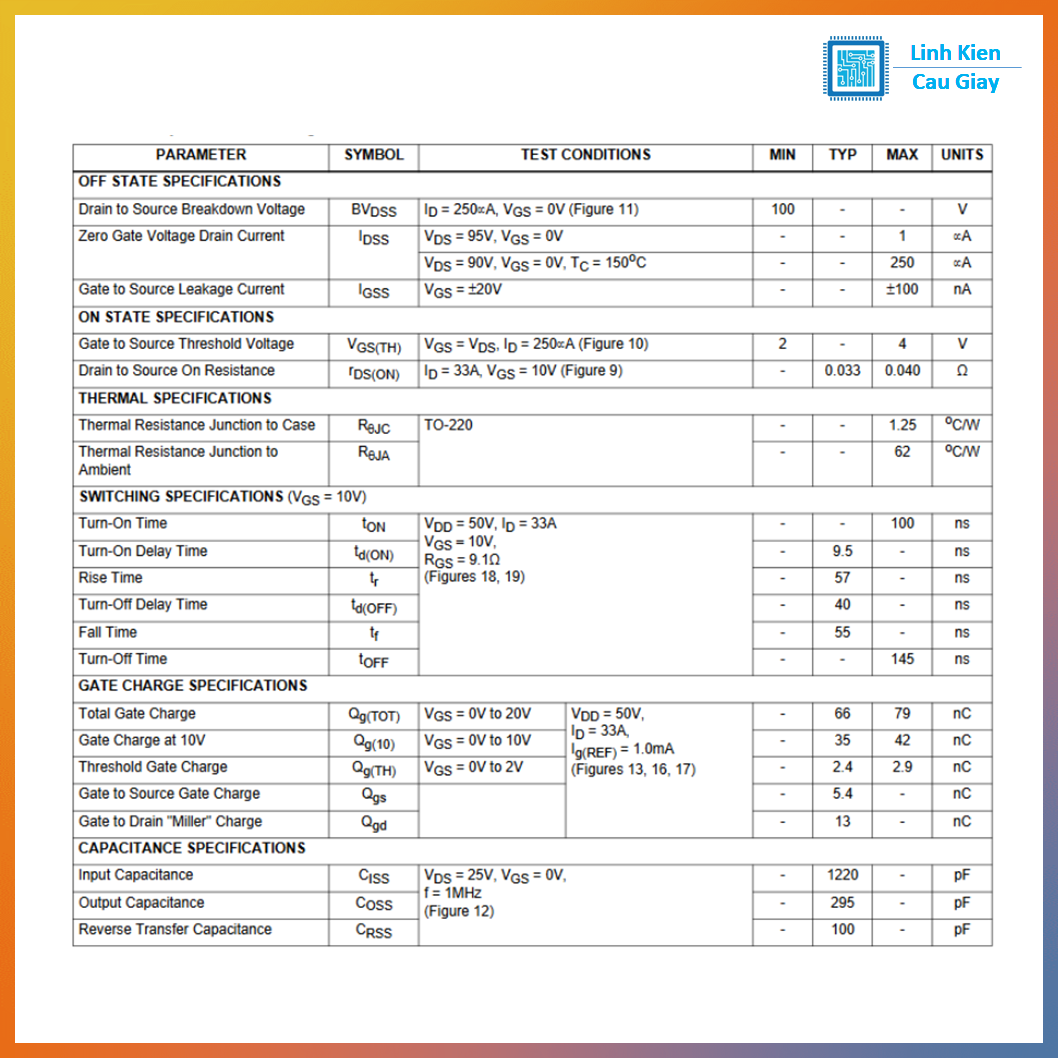

Thông số kĩ thuật

VDSS (VDS max): 100V
ID liên tục: 33A
RDS(on) max (@VGS=10V): 44mΩ (tùy hãng có bản ~40mΩ)
VGS max: ±20V
VGS(th): khoảng 2–4V (chỉ là “bắt đầu dẫn”, không phải dẫn tối ưu)
Công suất tiêu tán: khoảng 140W @TC=25°C (phụ thuộc tản nhiệt

Hướng dẫn sử dụng

Kích gate đúng áp: để MOSFET dẫn “ngon” và ít nóng, nên dùng VGS ~10V (RDS(on) được đặc trưng tại 10V).
Nếu điều khiển từ MCU 3.3V/5V: nên có driver gate (hoặc chọn MOSFET logic-level nếu cần đóng trực tiếp), tránh nóng do MOSFET chưa mở đủ.
Tải cảm (motor/relay/solenoid): cần diode flyback/snubber để chống xung áp ngược làm hỏng MOSFET.
Dòng lớn: bắt heatsink, dùng dây/trace to, mass gọn; chú ý tab là Drain nên nếu chung heatsink nhiều con có thể phải cách điện.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
