MOSFET kênh N 8N60 TO-252 (DPAK) 600V 8A dùng nguồn xung/driver LED

Mô tả sản phẩm

8N60 TO-252 (DPAK) là MOSFET kênh N điện áp cao 600V – dòng 8A, chuyên dùng cho nguồn xung SMPS, adapter/sạc, driver LED, mạch đóng cắt điện áp cao. Linh kiện tối ưu cho chuyển mạch nhanh, có khả năng chịu xung avalanche và độ bền dv/dt tốt, phù hợp môi trường nguồn xung. Dạng TO-252 SMD giúp mạch gọn và tản nhiệt qua pad đồng lớn trên PCB.

8N60 là MOSFET công suất kênh N, được dùng nhiều trong ứng dụng chuyển mạch tốc độ cao của nguồn xung và adaptor; thông số thực tế có thể lệch nhẹ theo hãng, nhưng nhóm 8N60 phổ biến là 600V/8A.

Ứng dụng

Nguồn xung SMPS, adapter, sạc (tầng công suất)
Driver LED điện áp cao, mạch chiếu sáng
Mạch đóng cắt tải điện áp cao, mạch công suất cần MOSFET 600V

Sơ đồ chân

Pin 1: G (Gate)
Pin 2: D (Drain) (thường nối chung với tab tản nhiệt)
Pin 3: S (Source)

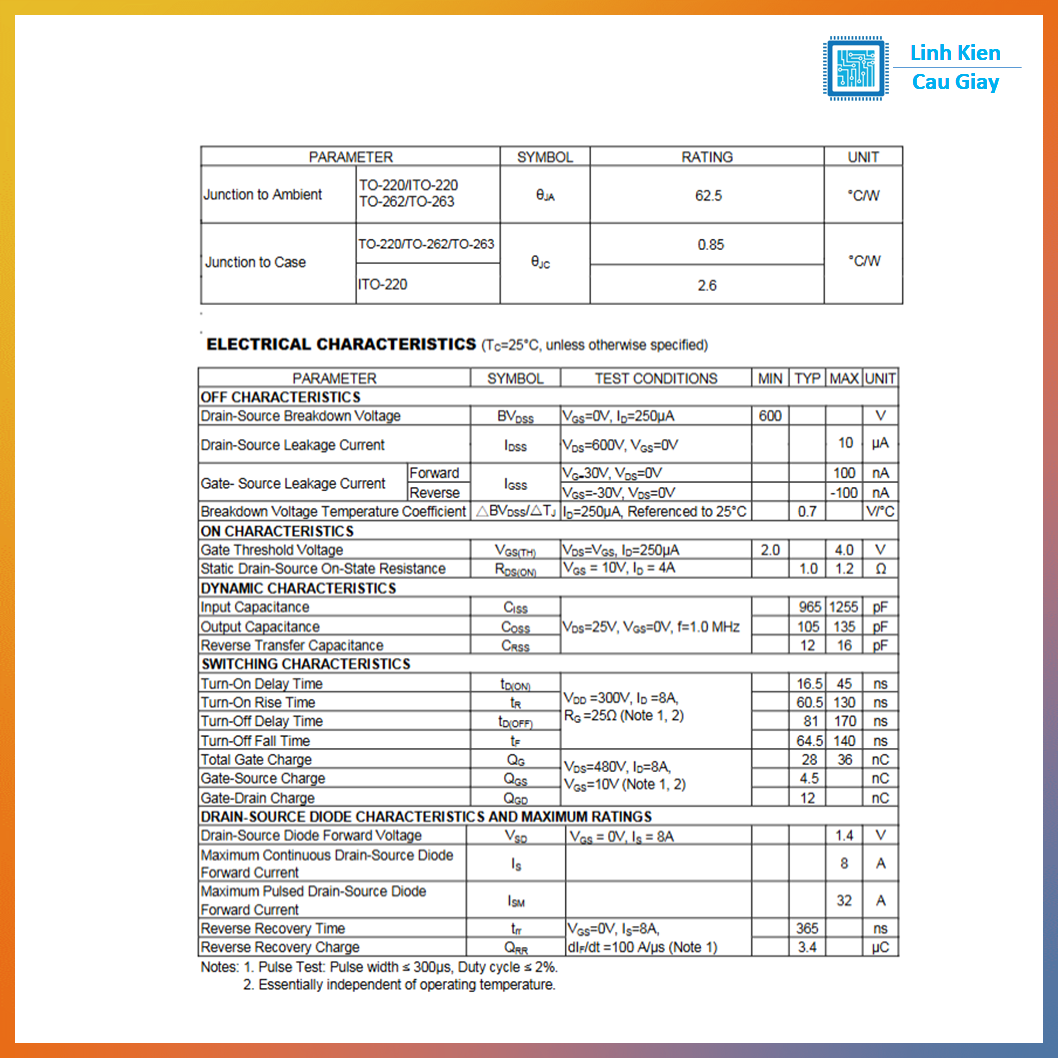

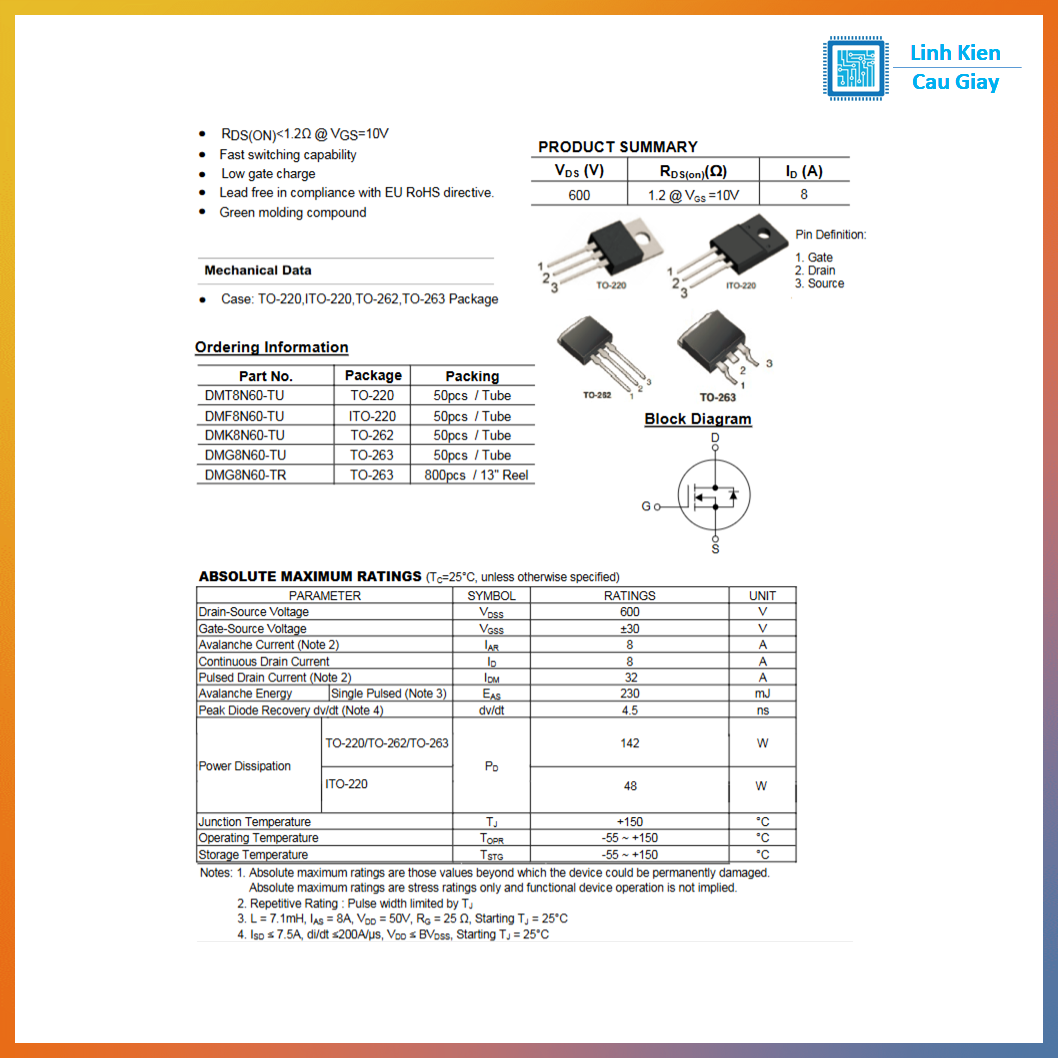

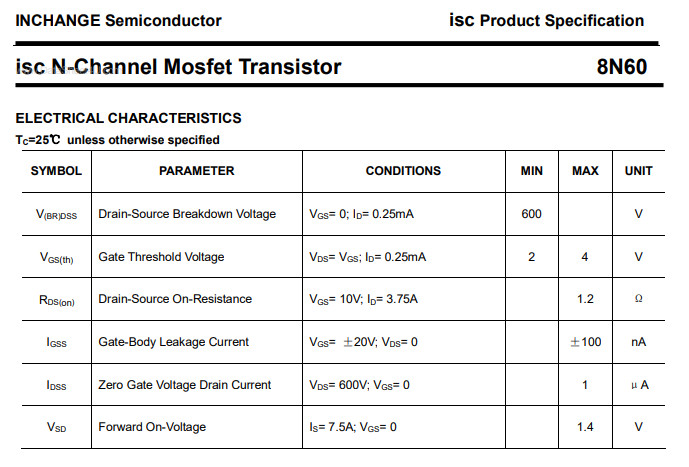

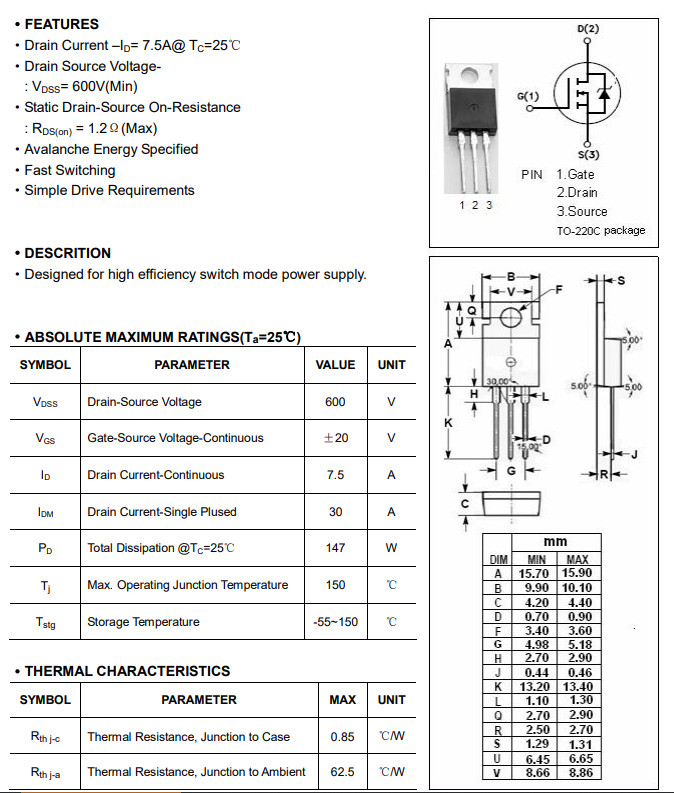

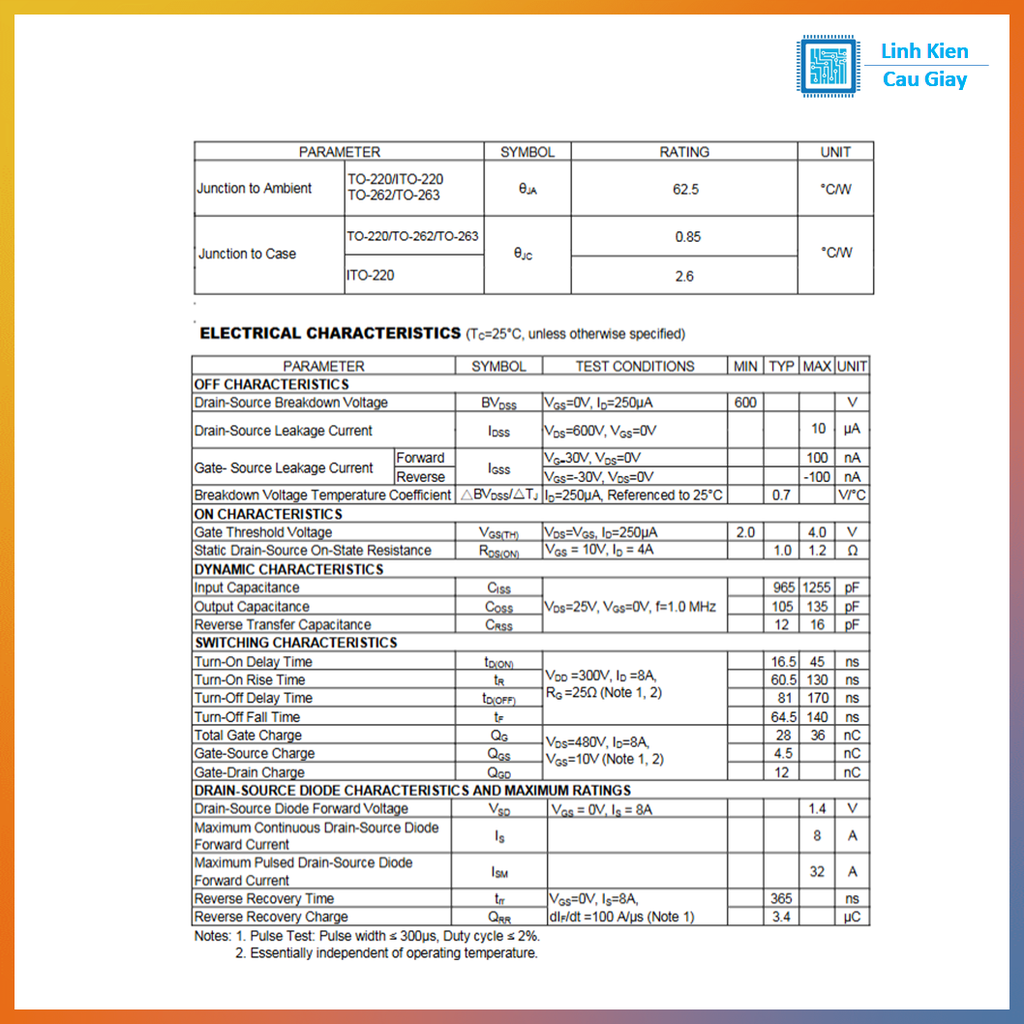

Thông số kĩ thuật

VDS (Drain–Source): 600V
ID liên tục: 8A
VGS max: ±30V
RDS(on): khoảng ≤ 1.15Ω–1.2Ω @VGS=10V, ID=4A (tùy biến thể)
Công suất tiêu tán (gói TO-252, phụ thuộc pad đồng): khoảng 54W theo điều kiện datasheet

Hướng dẫn sử dụng

8N60 không phải MOSFET logic-level: để dẫn tốt và ít nóng, nên thiết kế driver để VGS ~10V (vì RDS(on) được đặc trưng ở 10V).
PCB: đổ đồng lớn ở tab Drain, đường vòng dòng xung ngắn để giảm nhiễu và giảm nóng (TO-252 tản nhiệt chủ yếu nhờ đồng PCB).
Nguồn xung/biến áp: nên có snubber/TVS theo mạch để hạn chế xung áp, tăng độ bền avalanche.

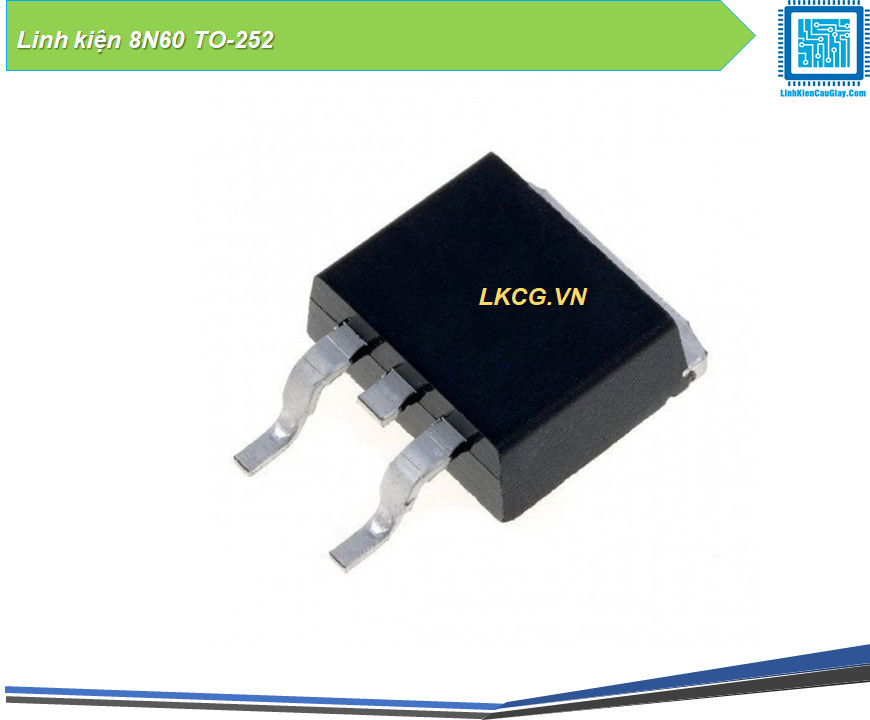

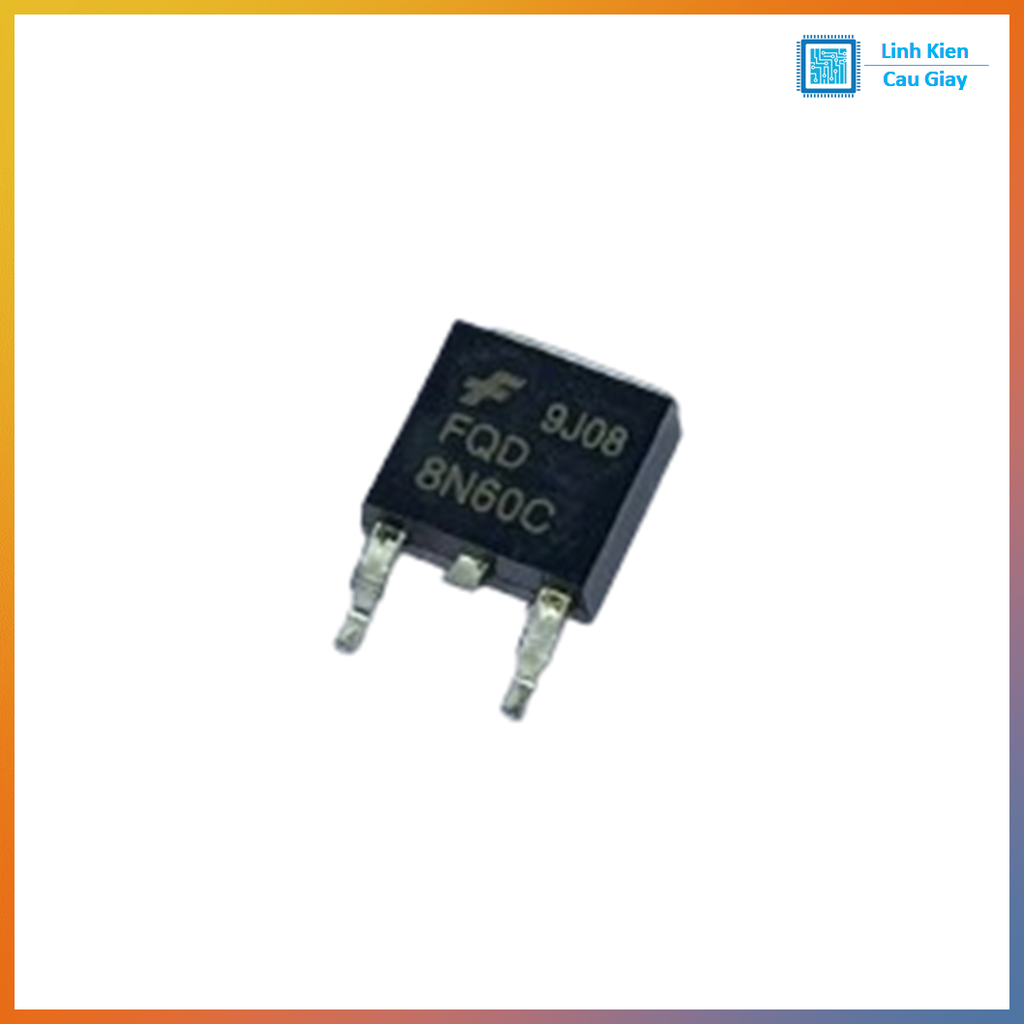

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
