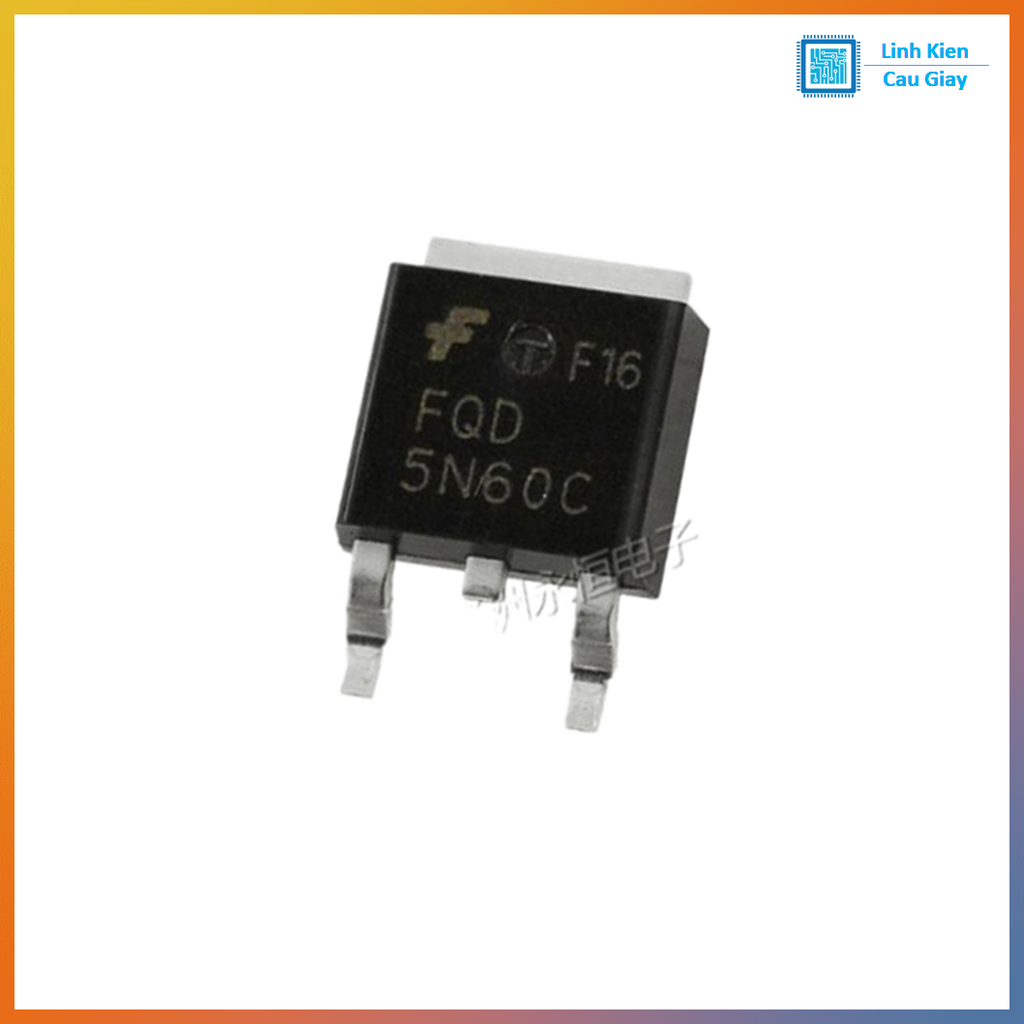

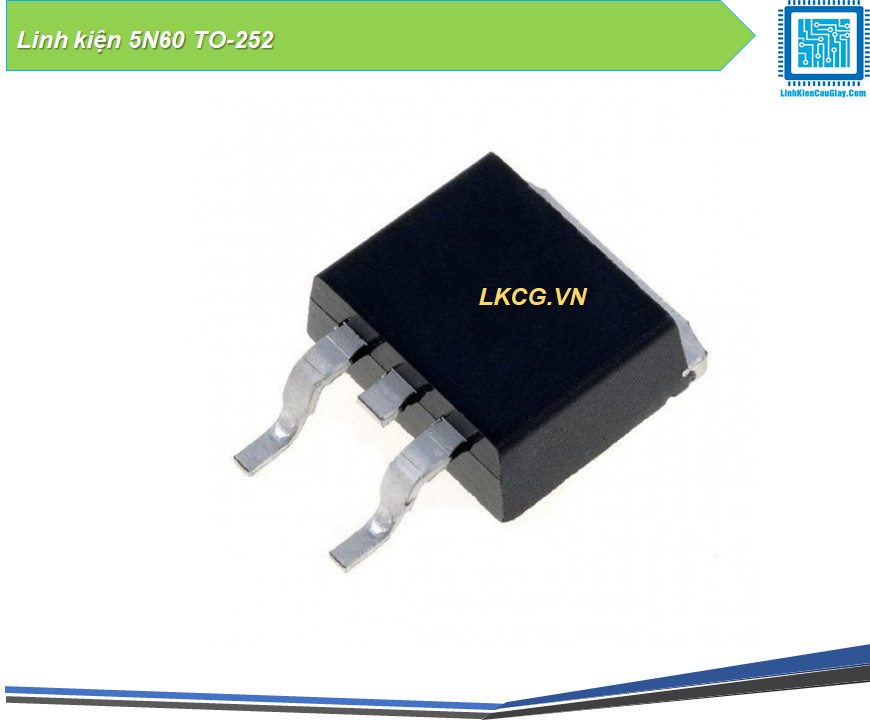

MOSFET kênh N 5N60 TO-252 (DPAK) 600V 5A dùng nguồn xung/driver LED

Mô tả sản phẩm

5N60 TO-252 (DPAK) là MOSFET kênh N điện áp cao 600V (dòng danh định khoảng 5A, tuỳ hãng), chuyên dùng cho nguồn xung SMPS, adapter/sạc, driver LED, mạch đóng cắt công suất điện áp cao. Dạng TO-252 SMD giúp mạch gọn và tản nhiệt tốt qua pad đồng lớn trên PCB. 5N60 nổi bật nhờ khả năng đóng cắt nhanh, chịu xung (avalanche) phù hợp môi trường nguồn xung.

5N60 là MOSFET công suất kênh N dùng như “công tắc điện tử” ở tầng công suất nguồn xung. Bản TO-252 phù hợp PCB SMD, cần thiết kế pad tản nhiệt và layout vòng dòng xung ngắn để chạy mát và ít nhiễu.

Ứng dụng

Nguồn xung SMPS, adapter, sạc (tầng công suất)
Driver LED, mạch chiếu sáng điện áp cao
Mạch đóng cắt tải điện áp cao, inverter/UPS công suất nhỏ (tuỳ thiết kế)

Sơ đồ chân

Pin 1: Gate (G)
Pin 2: Drain (D) (thường nối chung với tab tản nhiệt)
Pin 3: Source (S)

unisonic.com.tw

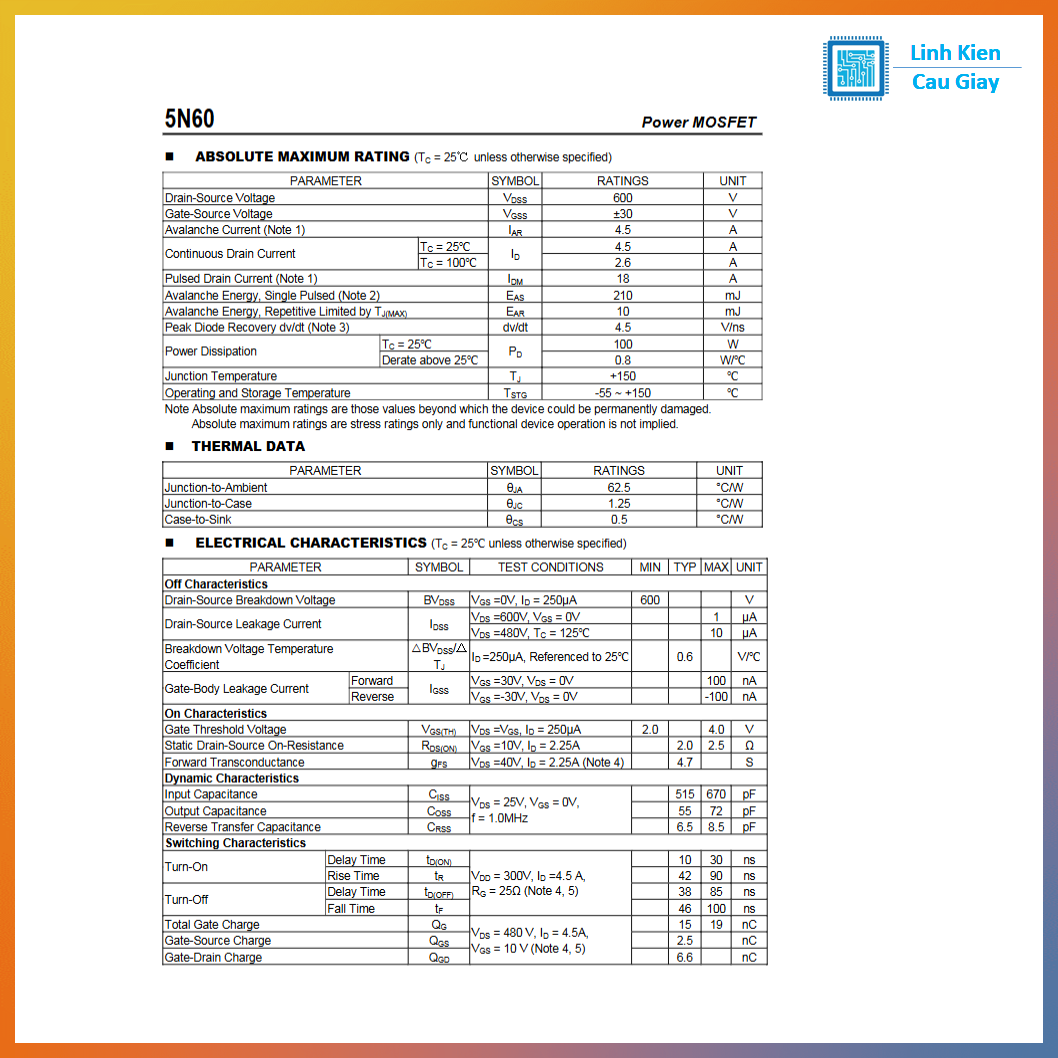

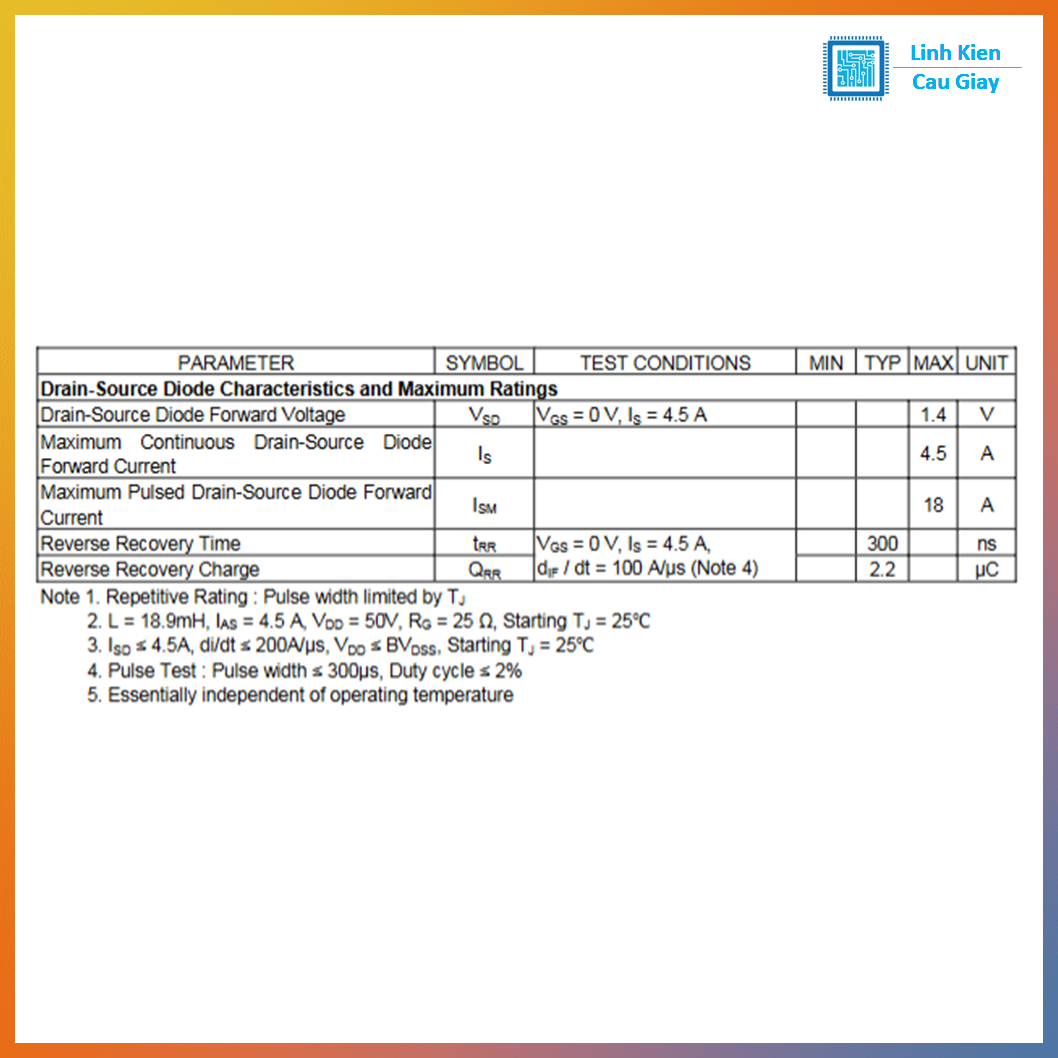

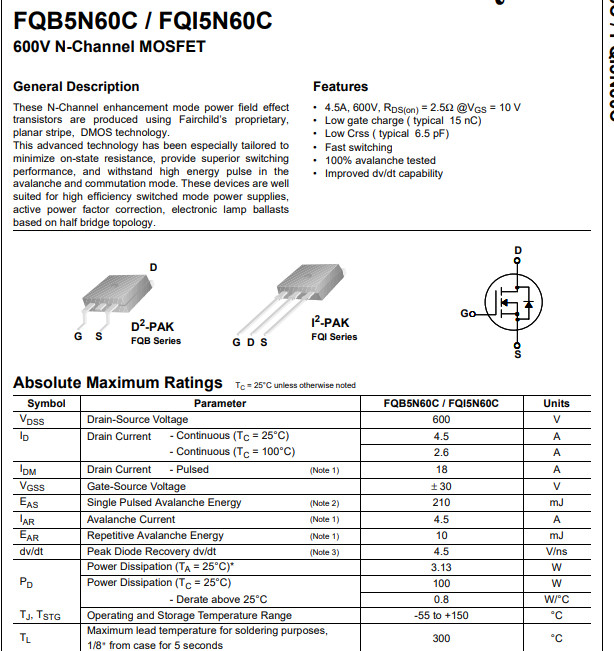

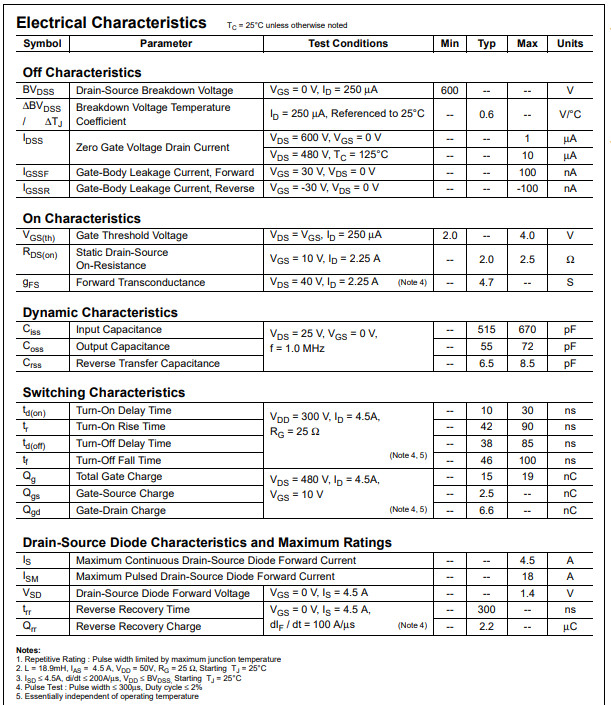

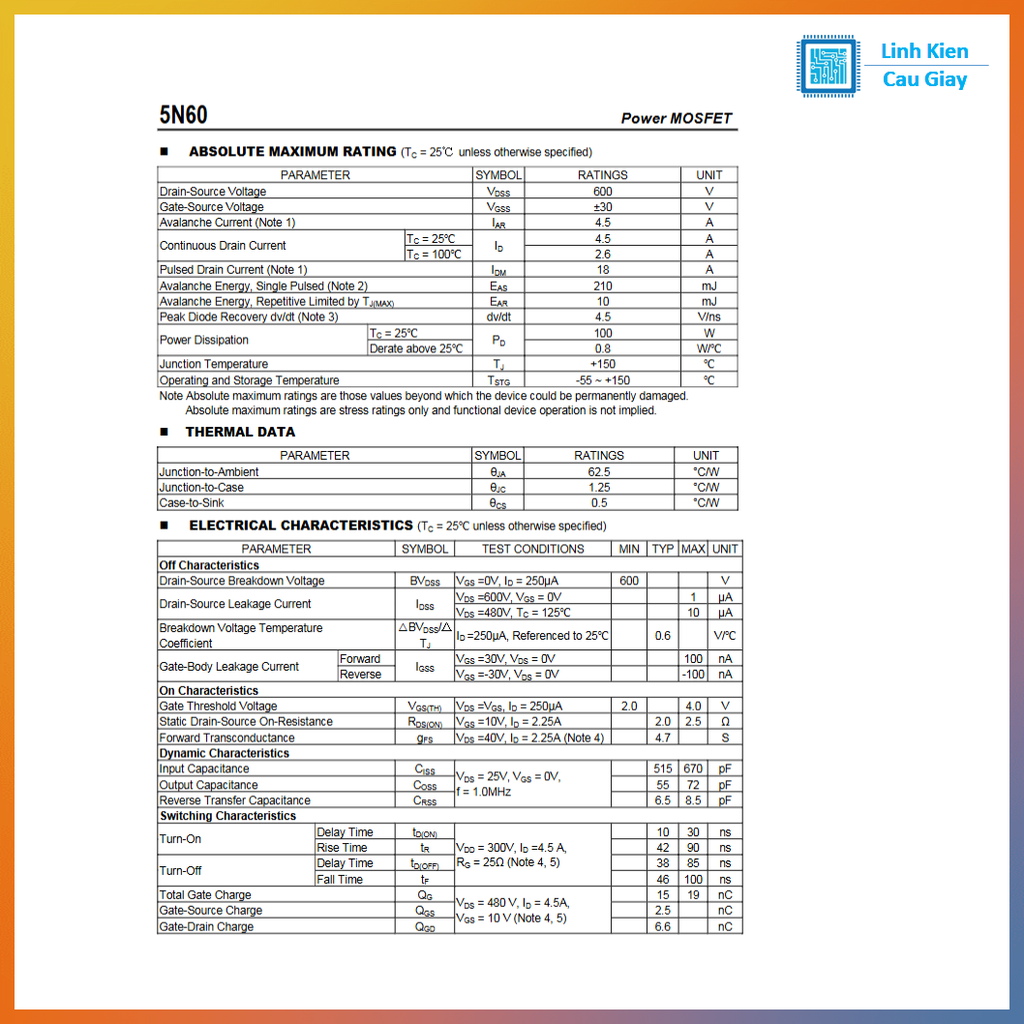

Thông số kĩ thuật

VDS (Drain–Source): 600V
ID liên tục: 5A
VGS max: ±30V
RDS(on): < 1.8Ω @VGS=10V, ID=2.5A
Đóng gói có phiên bản TO-252 (Tape & Reel)

Hướng dẫn sử dụng

5N60 không phải MOSFET logic-level, nên kích Gate “đủ áp” theo thiết kế driver (thường tham chiếu RDS(on) tại VGS=10V) để giảm nóng
Thiết kế PCB: đổ đồng lớn ở tab Drain để tản nhiệt, đặt snubber/TVS theo mạch nguồn xung để hạn chế xung áp

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
