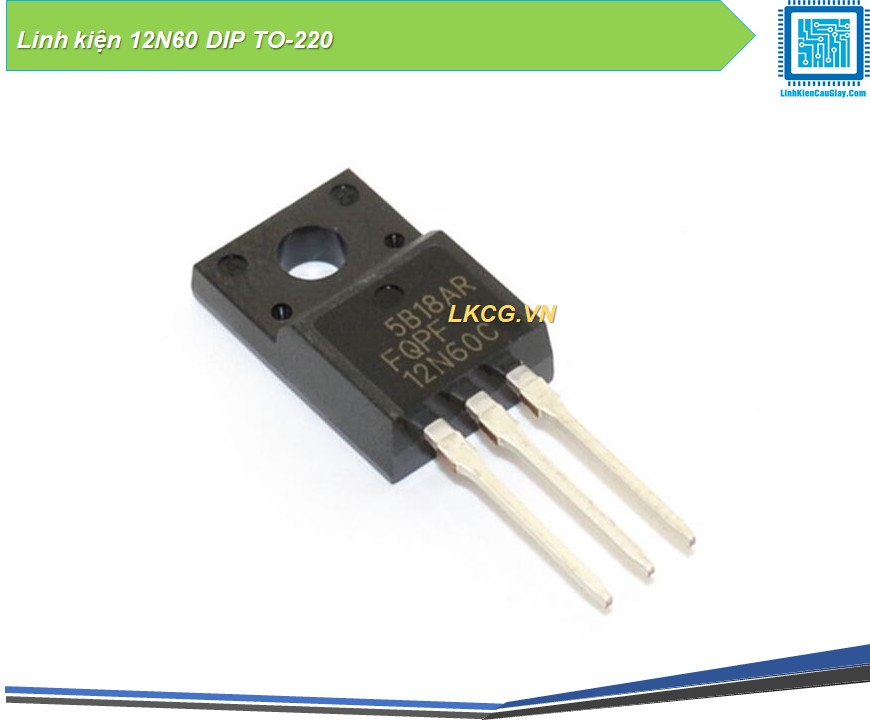

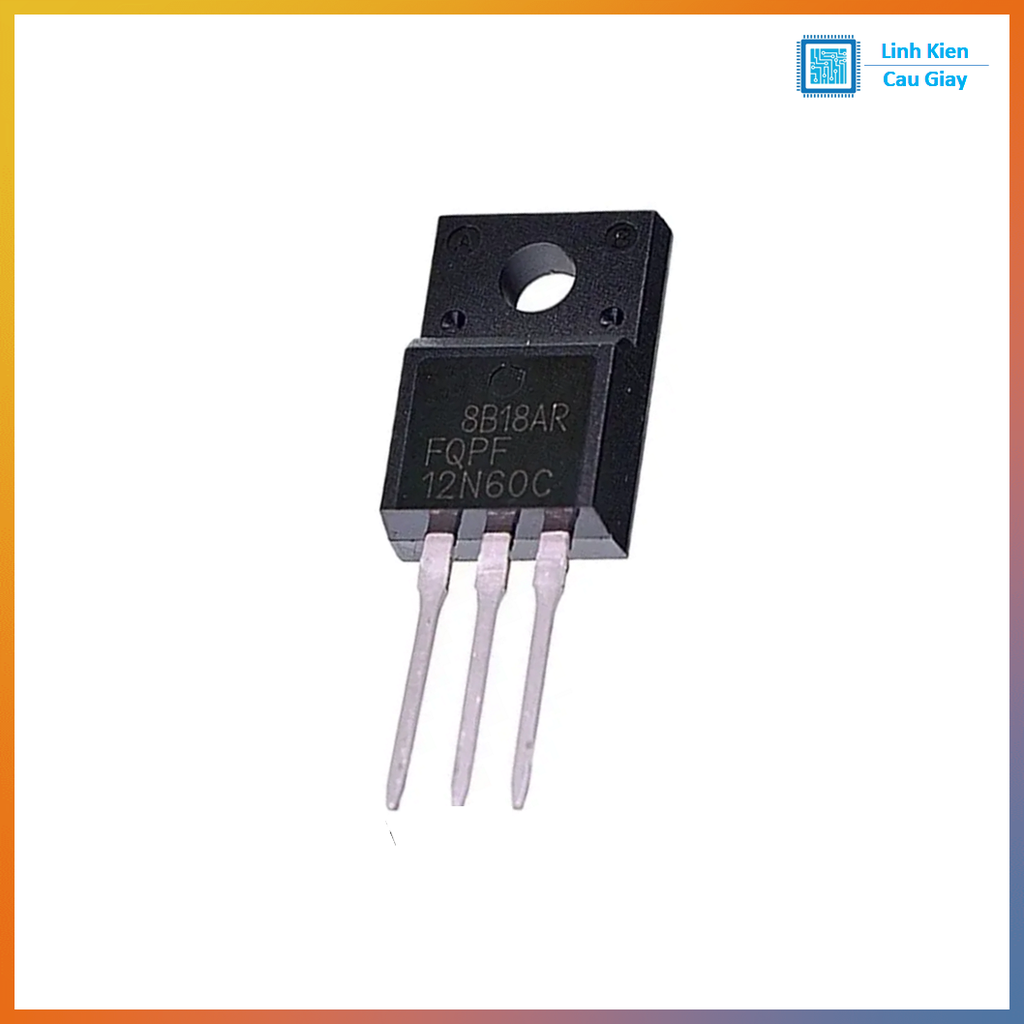

MOSFET 12N60 TO-220 N-kênh 600V (Transistor công suất 12N60)

Mô tả sản phẩm

12N60 TO-220 là MOSFET công suất N-Channel điện áp cao 600V, chuyên dùng làm khóa công suất cho nguồn xung (SMPS), mạch inverter, mạch kích biến áp xung và các ứng dụng đóng cắt PWM. Dạng TO-220 chân cắm (DIP) dễ hàn, dễ thay thế, bắt tản nhiệt thuận tiện, phù hợp cả sửa chữa bo nguồn lẫn DIY mạch công suất.

12N60 là MOSFET kênh N dùng trong các mạch điện áp cao, thường đảm nhiệm vai trò đóng/ngắt nhanh theo xung PWM để điều khiển năng lượng qua biến áp xung/cuộn cảm. Vỏ TO-220 giúp tản nhiệt tốt hơn so với gói nhỏ, phù hợp chạy tải vừa đến lớn khi có heatsink đúng cách.

Ứng dụng

Nguồn xung SMPS: TV, màn hình, adapter, sạc, nguồn tổ ong
Mạch inverter/driver biến áp xung, mạch kích
Mạch đóng cắt PWM công suất điện áp cao
Mạch điều khiển tải cảm ứng (cuộn dây, biến áp xung) kèm mạch bảo vệ/snubber

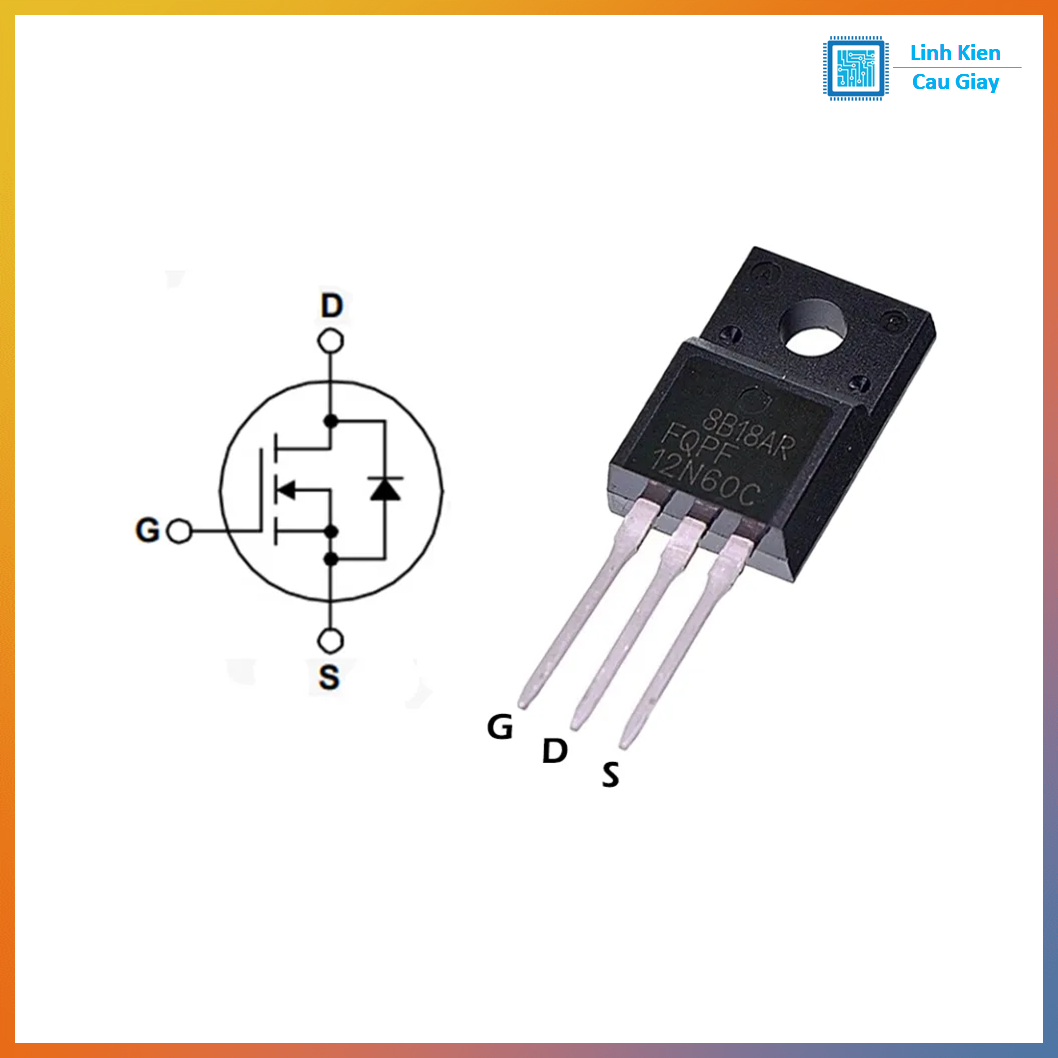

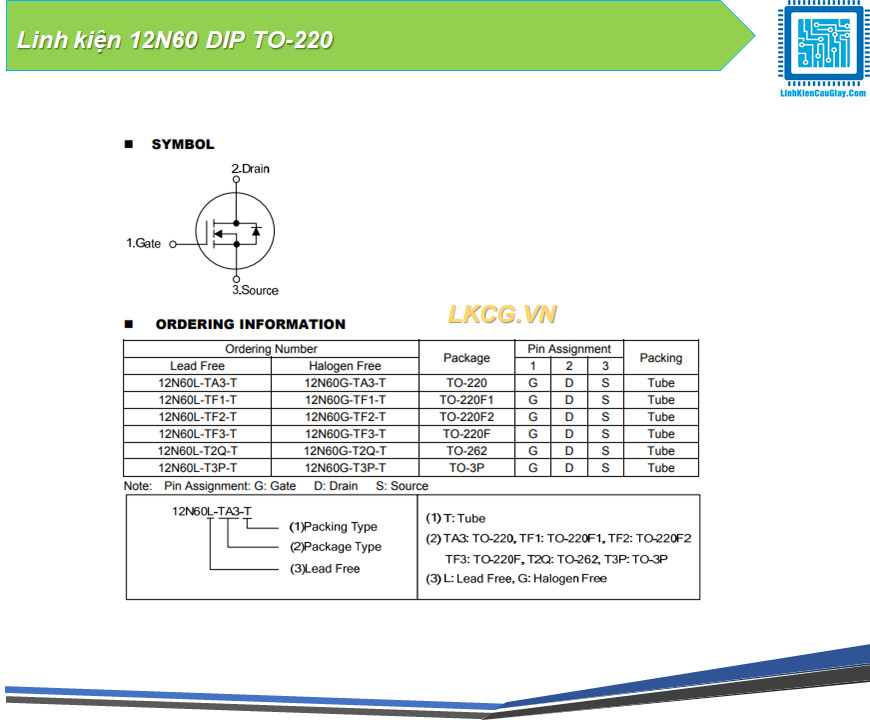

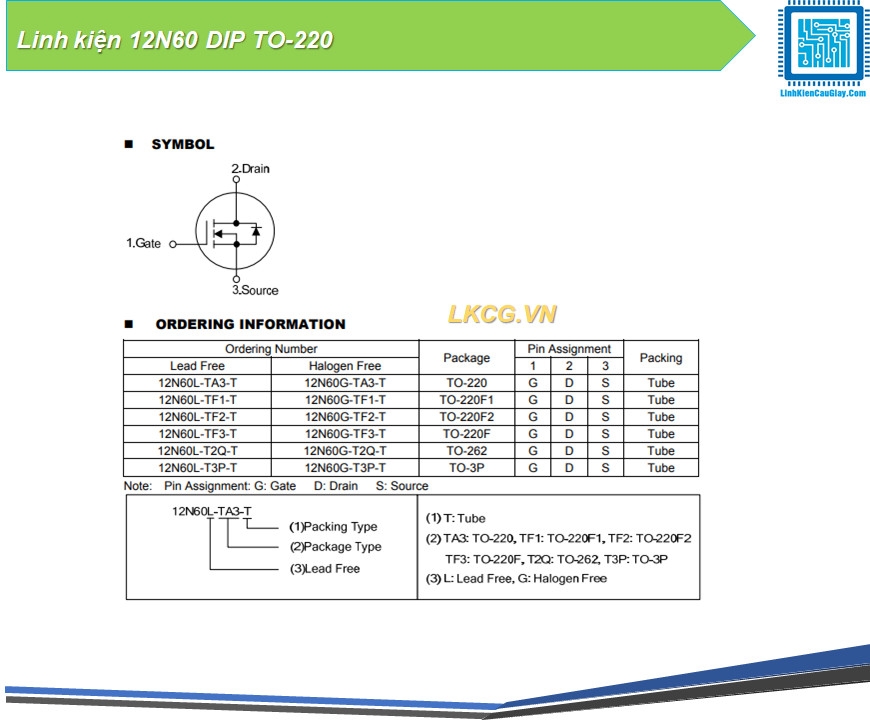

Sơ đồ chân

Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)

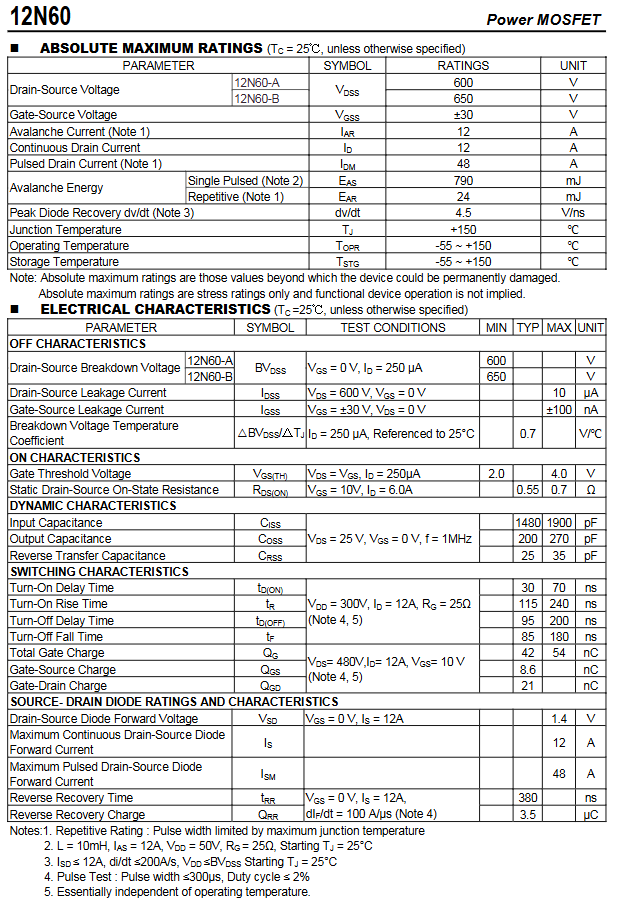

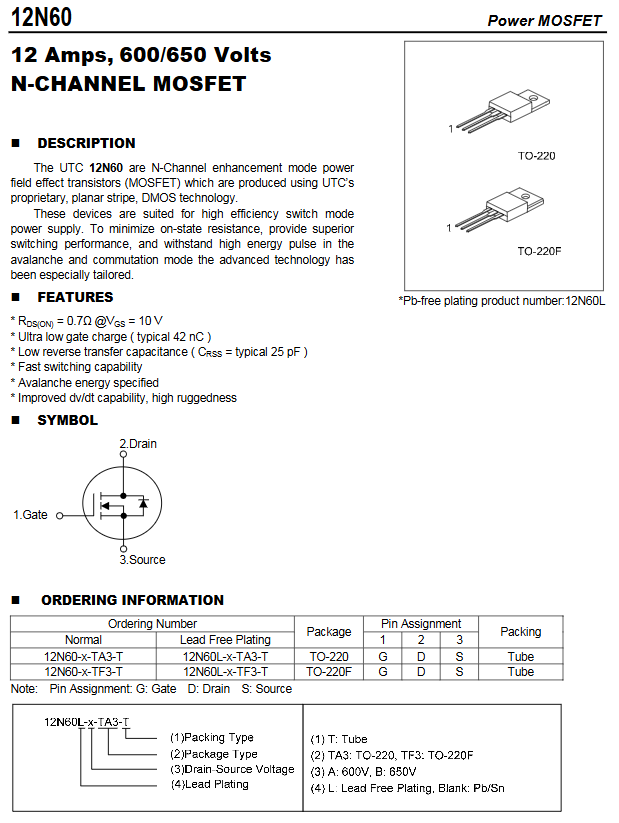

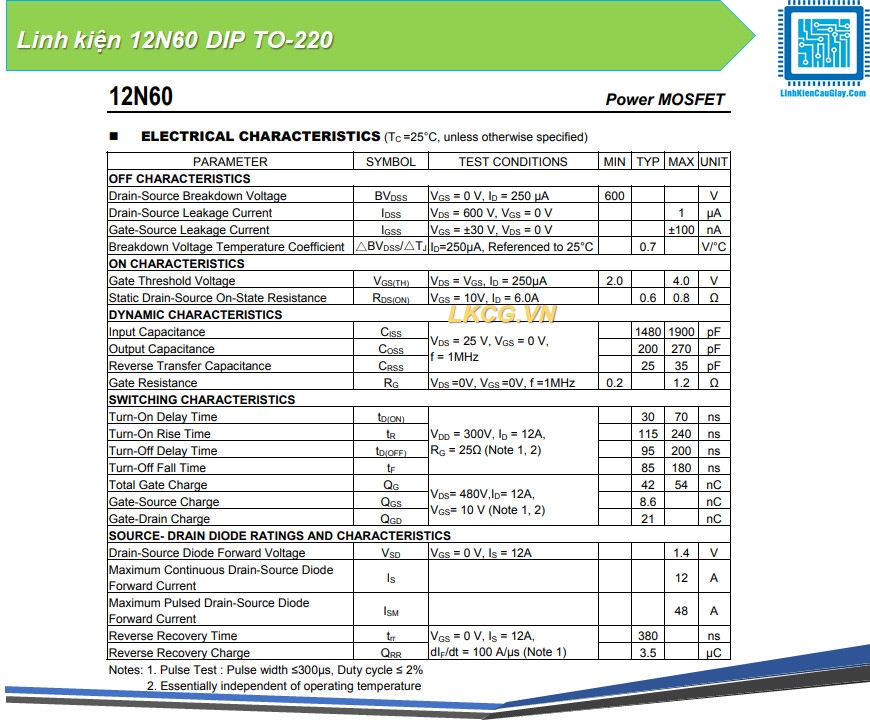

Thông số kĩ thuật

Loại: N-Channel Power MOSFET
VDS (Drain-Source): 600V
ID (Dòng Drain): khoảng 12A (phụ thuộc điều kiện tản nhiệt)
VGS (Gate-Source max): thường gặp ±20V
Đóng gói: TO-220 (3 chân)
Ghi chú: RDS(on) và thông số chuyển mạch có thể khác nhau giữa các mã 12N60/12N60C/12N60A… nên khi thay thế cần đối chiếu datasheet/mã trên linh kiện

Hướng dẫn sử dụng

Hàn đúng chân G-D-S, kiểm tra kỹ trước khi cấp nguồn
Bắt tản nhiệt khi chạy lâu hoặc tải lớn; lưu ý tab là Drain nên nếu bắt chung khung kim loại có thể cần cách điện
Gate nên có điện trở nối tiếp (thường 10–100Ω) và điện trở kéo xuống để tránh trôi trạng thái
Mạch nguồn xung nên có snubber/clamp theo thiết kế để hạn chế quá áp đỉnh tại Drain
Khi thay trên bo nguồn: kiểm tra diode nhanh, tụ, điện trở mồi, IC PWM/driver để tránh “thay xong nổ lại”

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
