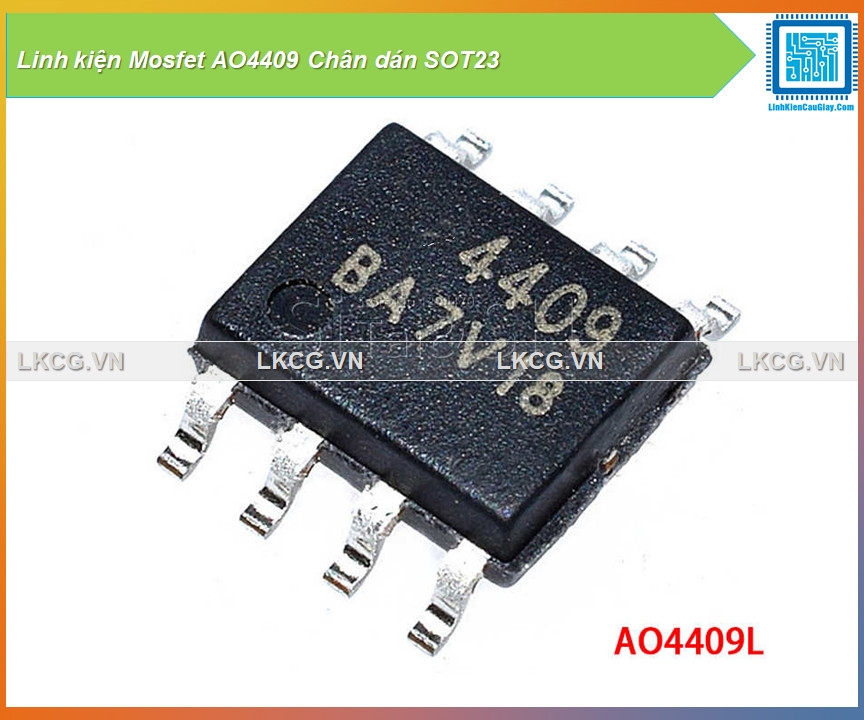

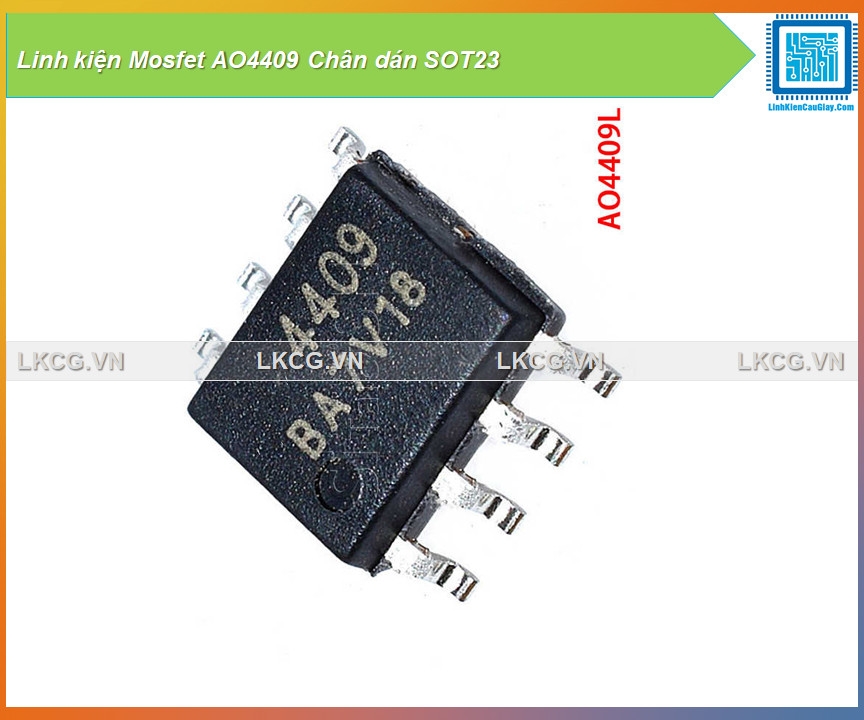

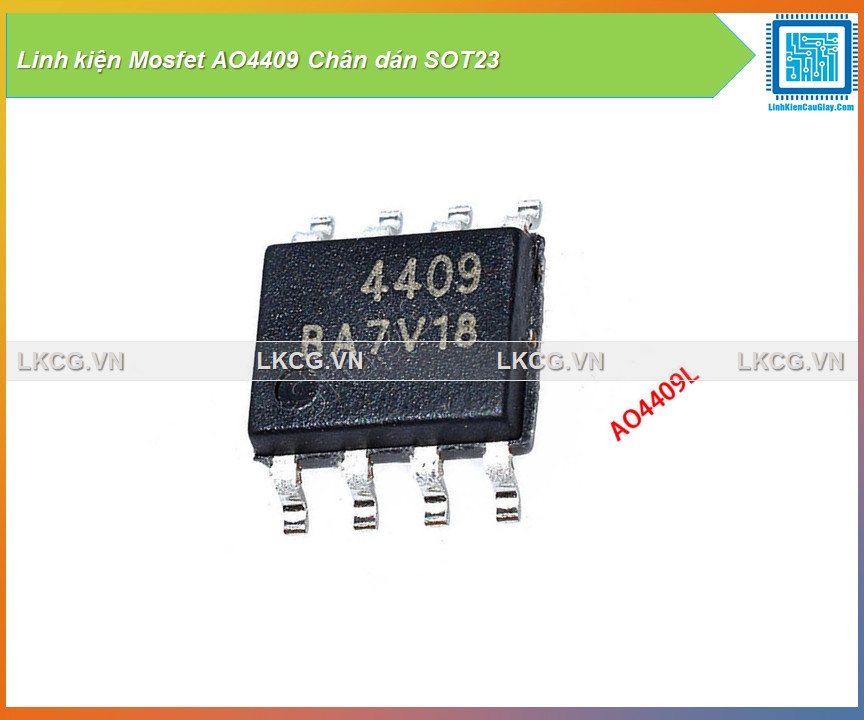

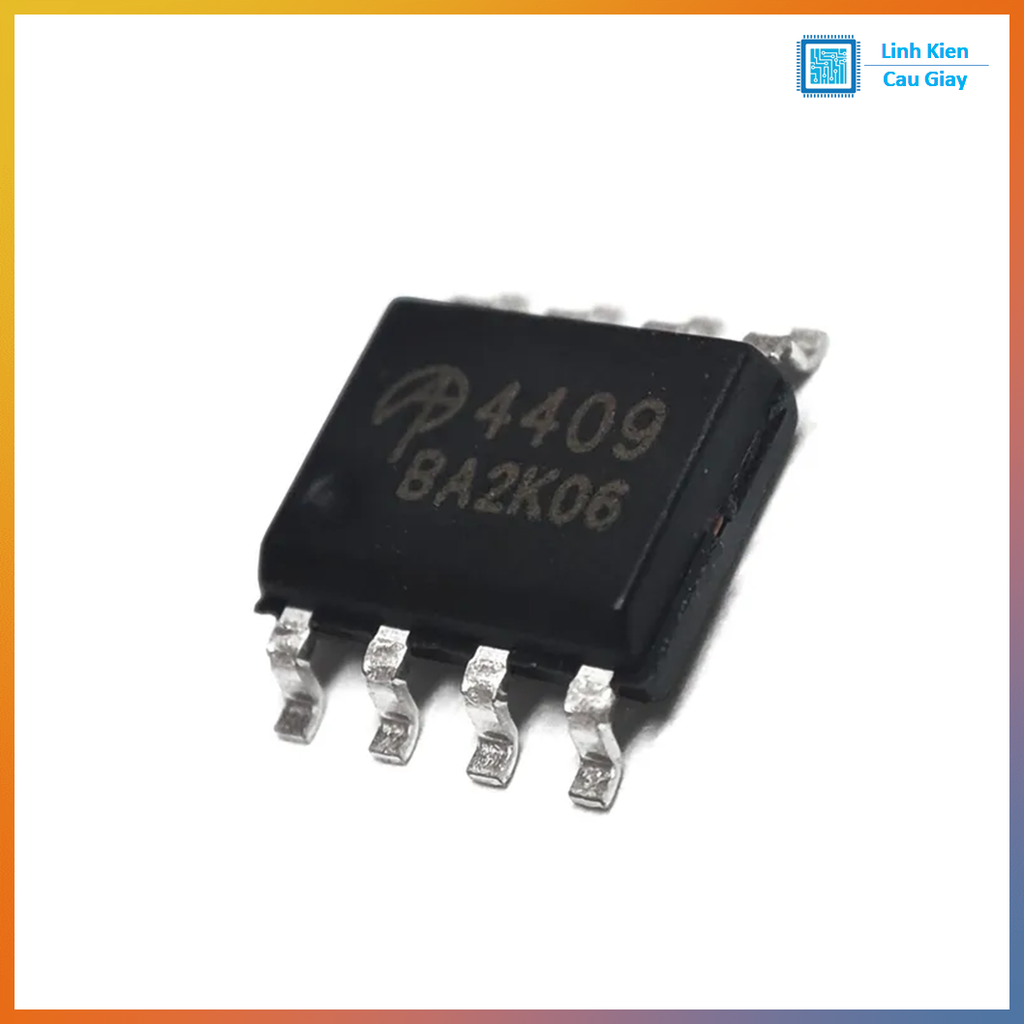

Linh kiện MOSFET AO4409 (4409) kênh P chân dán SOP-8

Mô tả sản phẩm

MOSFET AO4409 chân dán SOP-8 (SO-8/SOIC-8) là MOSFET kênh P 30V chuyên dùng cho công tắc tải (load switch), đóng/cắt nguồn phía dương (high-side) và các mạch PWM. AO4409 có RDS(on) thấp giúp giảm sụt áp, chạy mát, phù hợp sửa chữa bo mạch nguồn, thiết bị chạy pin, mạch 12V/19V (tùy thiết kế).

AO4409 là MOSFET kênh P công nghệ trench, tối ưu cho đóng/cắt nguồn và điều khiển tải nhờ điện trở dẫn thấp và phù hợp dùng làm load switch/PWM trong nhiều thiết kế nguồn

Ứng dụng

Công tắc nguồn high-side (đóng/cắt V+) cho module, thiết bị chạy pin
Load switch cho bo mạch nguồn, thiết bị cầm tay, mạch cấp nguồn cho ngoại vi
PWM điều khiển tải DC (tùy mạch)
Sửa chữa bo mạch: nguồn vào, đường cấp tải, mạch bảo vệ/điều khiển nguồn

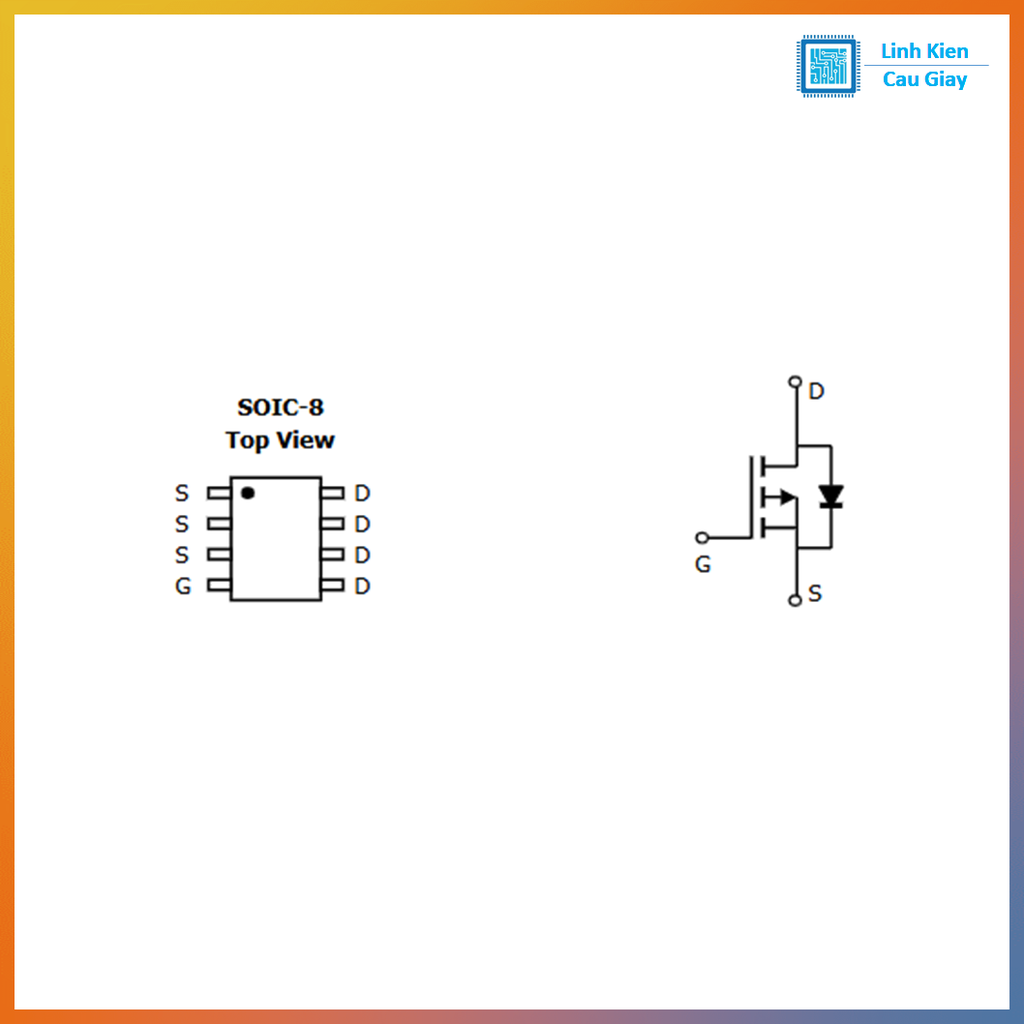

Sơ đồ chân

Pin 1,2,3: S (Source)
Pin 4: G (Gate)
Pin 5,6,7,8: D (Drain)

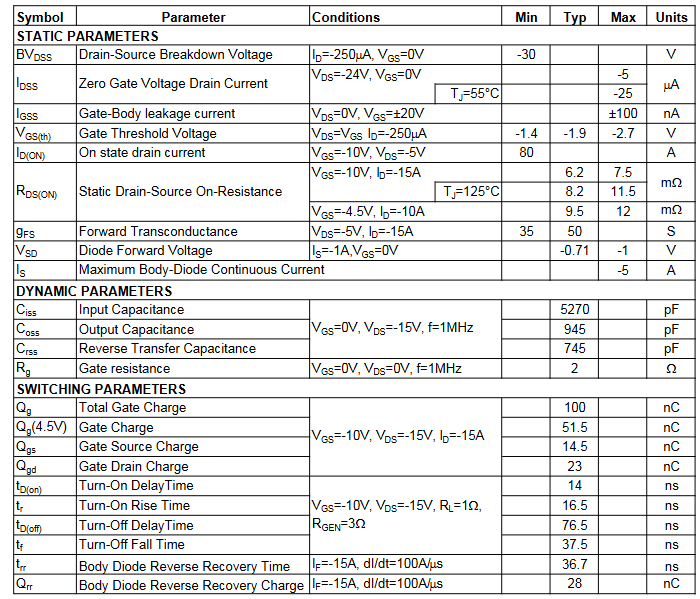

Thông số kĩ thuật

VDS: -30V
ID (tại VGS=-10V): -15A
RDS(on): < 7.5mΩ @ VGS=-10V; < 12mΩ @ VGS=-4.5V
Đóng gói: SOIC-8 / SOP-8 (SMD)

Hướng dẫn sử dụng

Mạch high-side kênh P: Source nối V+, Drain ra tải, đầu còn lại của tải về GND
Bật MOSFET P: kéo Gate thấp hơn Source (VGS âm)
Tắt MOSFET P: kéo Gate lên gần Source (VGS≈0) bằng điện trở kéo lên
Gợi ý chống nhiễu: R nối tiếp Gate 47–220Ω, R kéo lên 47k–200k để mặc định OFF khi MCU reset

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
