MOSFET kênh N 20N06 TO-252 (DPAK) 60V 20A, trở kháng thấp


Mô tả sản phẩm

20N06 TO-252 (DPAK) là MOSFET kênh N công suất chuyên dùng cho nguồn xung, mạch DC/DC, điều khiển động cơ, mạch cầu H/bridge, đóng cắt tải dòng lớn. Linh kiện chịu 60V – 20A, nổi bật với RDS(on) thấp (typ 37.5mΩ, max 46mΩ @VGS=10V) giúp giảm nóng, tăng hiệu suất khi chạy PWM. Dạng TO-252 SMD gọn, tản nhiệt tốt qua pad đồng lớn trên PCB, rất phù hợp sửa nguồn và DIY mạch công suất.

20N06 là MOSFET “đóng cắt” cho tải công suất thấp–trung (12V/24V/36V/48V tuỳ thiết kế), tối ưu cho ứng dụng chuyển mạch nhanh; khi kích gate đủ áp, MOSFET dẫn mạnh và ít sụt áp trên D-S

Ứng dụng

Nguồn xung, power supplies, converters
Điều khiển động cơ DC, mạch cầu H/bridge, motor controls
Đóng cắt tải dòng lớn bằng PWM: quạt, bơm, đèn công suất, heater, solenoid

Sơ đồ chân

Pin 1: G (Gate)
Pin 2: D (Drain) (đồng thời là tab tản nhiệt)
Pin 3: S (Source)

Thông số kĩ thuật

VDS (V(BR)DSS): 60V
ID max: 20A
RDS(on): typ 37.5mΩ, max 46mΩ @VGS=10V
Qg tổng: typ 21.2nC (ảnh hưởng tốc độ đóng cắt/driver)
Đóng gói: TO-252 (DPAK)

Hướng dẫn sử dụng

Kích gate để chạy mát: nên thiết kế VGS khoảng 10V nếu muốn đạt RDS(on) thấp như thông số (đóng cắt PWM/tải lớn).
PCB tản nhiệt: đổ đồng lớn ở tab Drain, nhiều via xuống lớp dưới để tản nhiệt (TO-252 tản nhiệt chủ yếu qua đồng PCB).
Tải cảm (motor/solenoid/relay): thêm diode flyback hoặc snubber để giảm xung áp, tăng độ bền MOSFET.
Điều khiển từ MCU 3.3V/5V mà tải lớn/PWM nhanh: nên dùng driver gate để đóng cắt nhanh, giảm nóng.

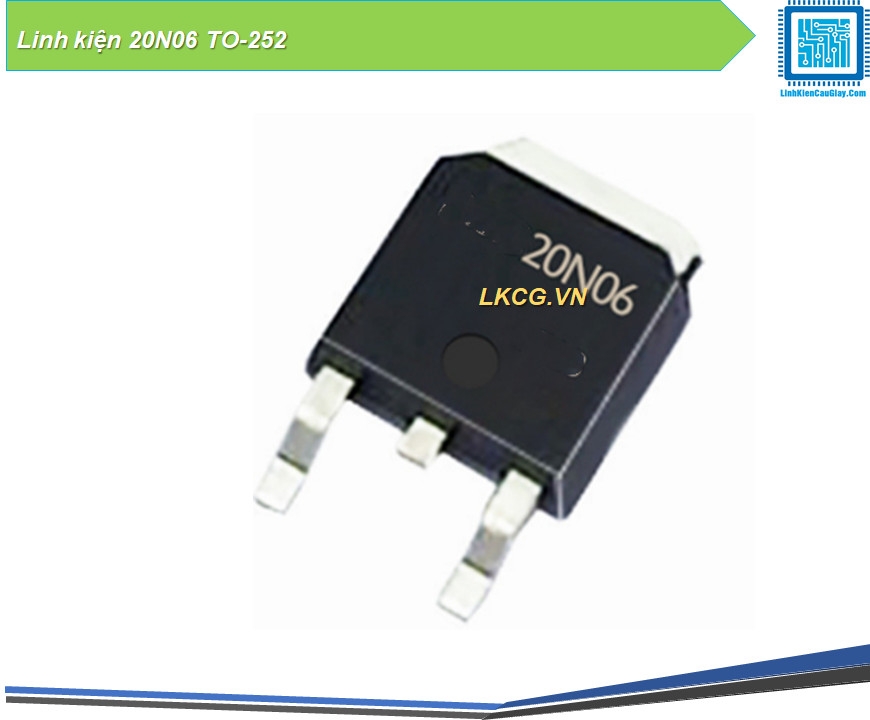

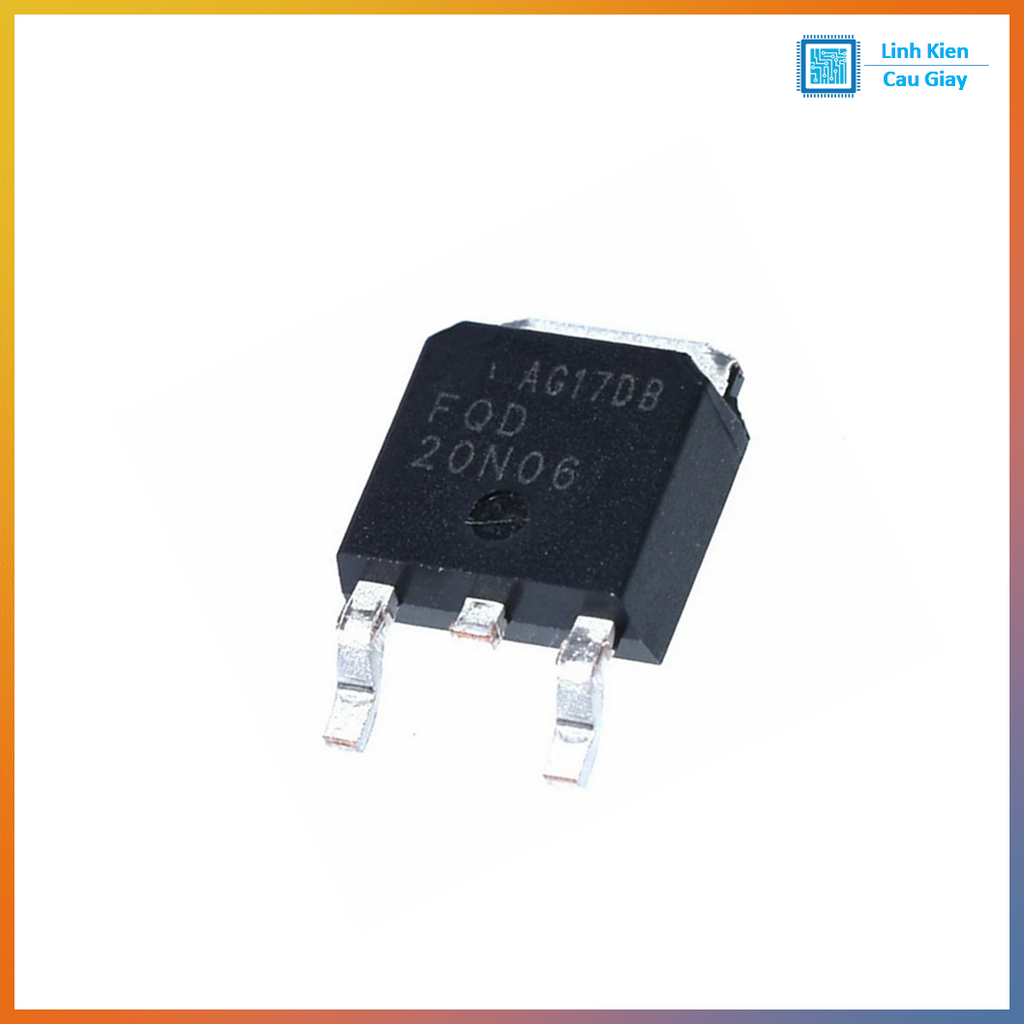

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
