Linh kiện Mosfet IRLML6346 Chân dán SOT23 (SL: 5 chiếc) Linh kiện Cầu Giấy

MOSFET IRLML6346 chân dán SOT-23 là MOSFET kênh N logic-level, chuyên dùng để đóng/cắt tải DC, điều khiển LED, quạt mini, relay nhỏ, motor mini và làm phần tử chuyển mạch trong mạch nguồn DC-DC. IRLML6346 kích tốt với mức điều khiển 2.5V/3.3V/5V, RDS(on) thấp giúp giảm sụt áp, chạy mát và ổn định. Gói 5 chiếc phù hợp sửa chữa bo mạch và DIY điện tử.

IRLML6346 là MOSFET kênh N dạng SMD gói SOT-23, dùng rộng rãi trong các mạch điều khiển tải nhờ khả năng dẫn dòng tốt so với kích thước nhỏ gọn. Linh kiện phù hợp cho mạch low-side switching, mạch nguồn xung DC-DC và nhiều ứng dụng điều khiển bằng vi điều khiển.

Ứng dụng

Đóng/cắt tải DC kiểu low-side: LED, còi, quạt mini, relay nhỏ, motor mini
Mạch nguồn DC-DC (buck/boost), mạch công tắc điện tử
Điều khiển tải bằng Arduino/ESP32/STM32 (PWM điều tốc/điều sáng)
Mạch bảo vệ, mạch driver tải nhỏ, DIY IoT
Sửa chữa: bo mạch điều khiển, module nguồn, thiết bị điện tử dân dụng

Sơ đồ chân

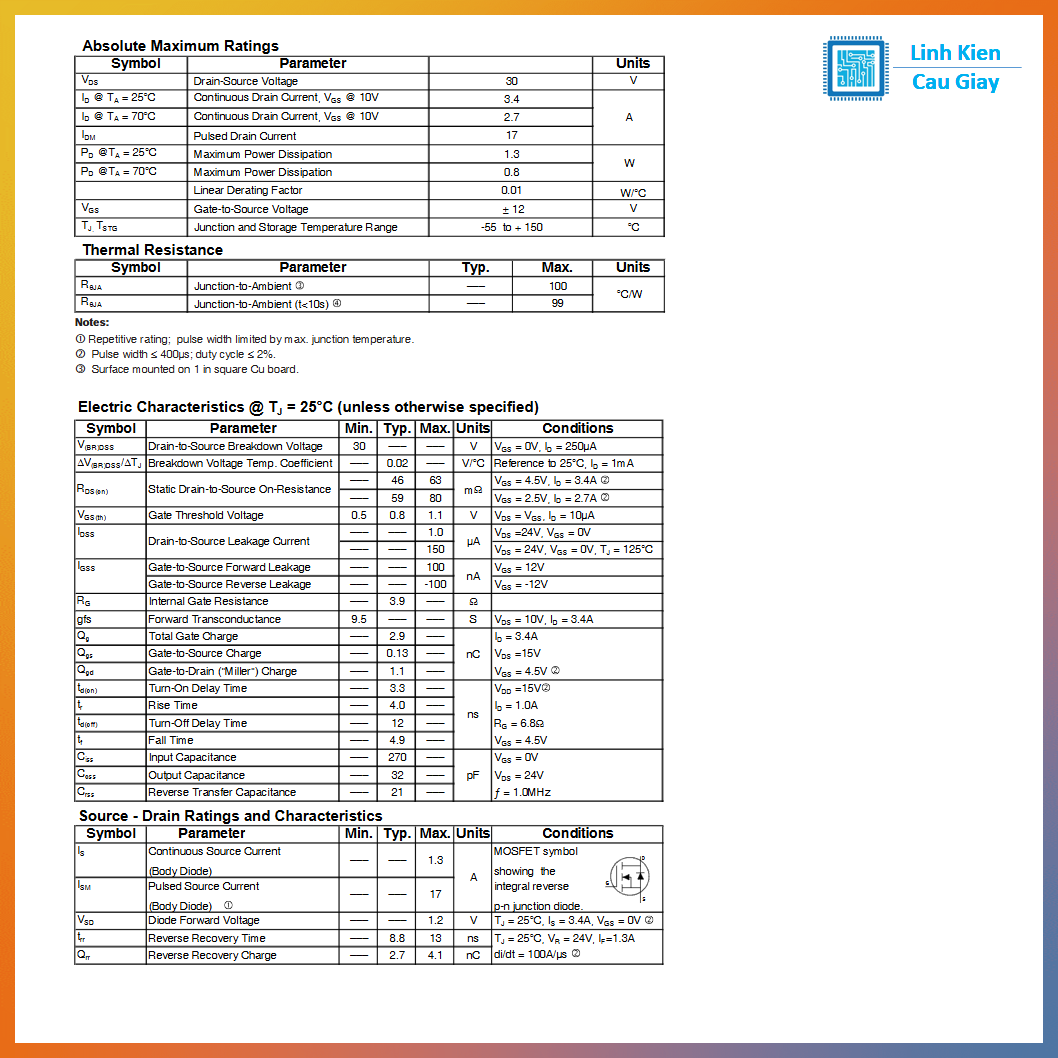

Thông số kĩ thuật

Loại: MOSFET kênh N, logic-level
Đóng gói: SOT-23 (SMD)
Điện áp VDS: mức thấp (phổ biến 30V, tùy datasheet/nhà sản xuất)
Dòng ID: phù hợp tải nhỏ đến trung bình (phụ thuộc PCB/tản nhiệt)
RDS(on): thấp, tối ưu khi kích bằng 2.5V–4.5V
Điều khiển: tương thích 3.3V/5V, phù hợp mạch MCU

Đấu low-side: Source về GND, Drain nối về tải, đầu kia tải lên V+
Gate từ MCU nên qua R 47–220Ω; thêm R kéo xuống 47k–200k để tránh trôi Gate
Tải cảm (relay/motor): gắn diode dập ngược song song cuộn dây/tải
Nếu dòng tải cao: đi dây đồng to, mở rộng pad đồng để tản nhiệt tốt hơn

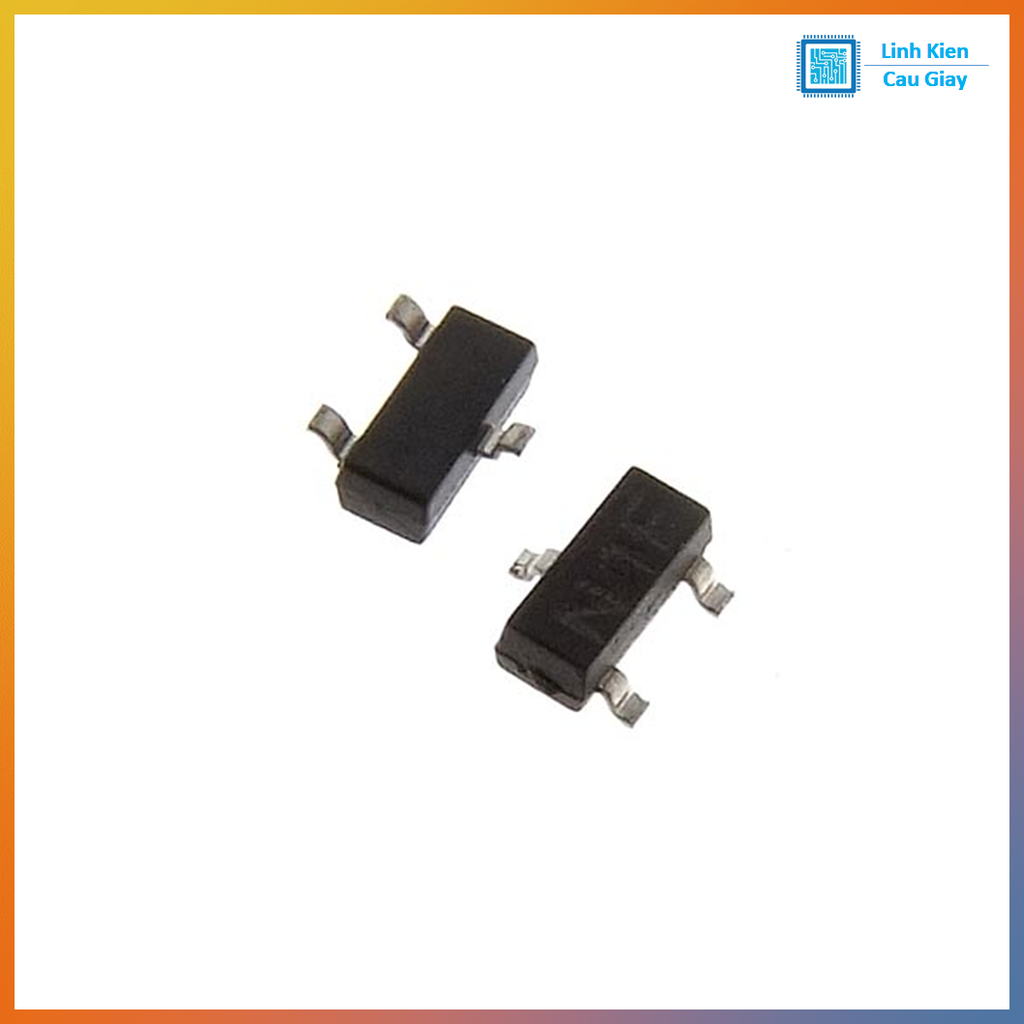

Hình ảnh

Bảo hành

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
