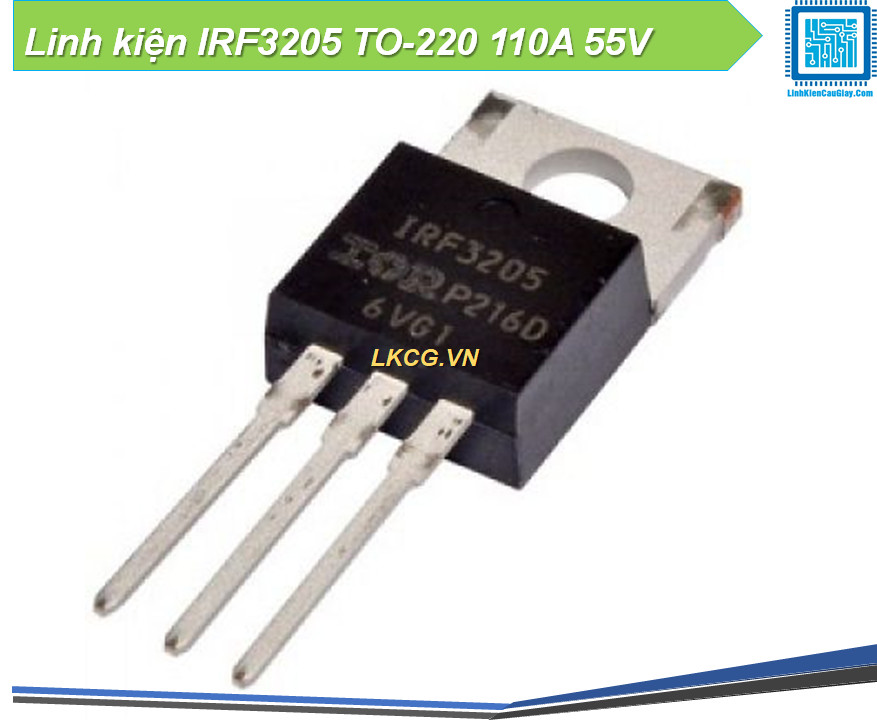

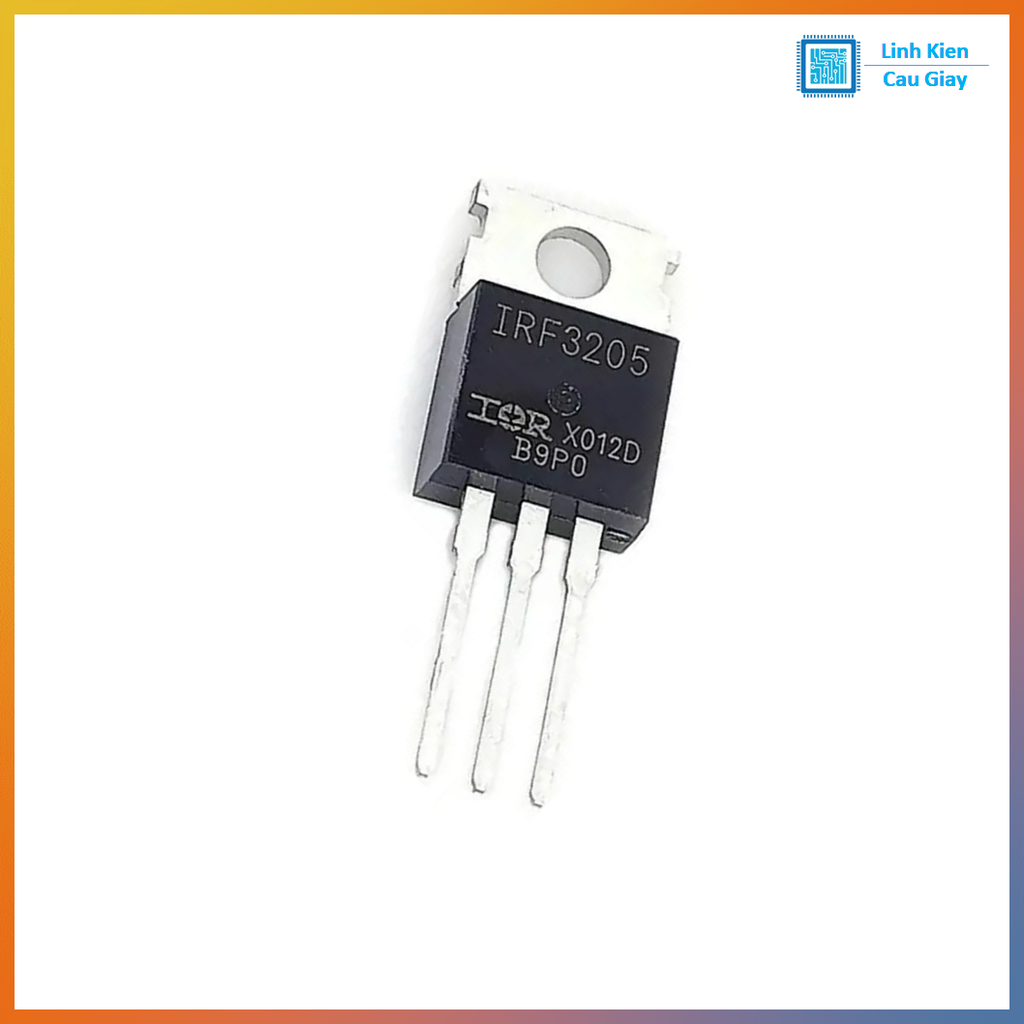

MOSFET công suất IRF3205 TO-220 55V 110A (Kênh N, trở kháng thấp)

Mô tả sản phẩm

IRF3205 TO-220 là MOSFET công suất kênh N chuyên dùng đóng cắt tải dòng lớn (motor, inverter, DC-DC) với VDS 55V – ID đến 110A, nổi bật nhờ RDS(on) rất thấp ~8mΩ giúp giảm nóng, tăng hiệu suất.

IRF3205 là MOSFET kênh N dạng TO-220, phù hợp các mạch đóng cắt công suất nhờ điện trở dẫn thấp và khả năng chịu dòng cao; tối ưu khi kích gate đủ áp để giảm tổn hao nhiệt.

Ứng dụng

• Điều khiển động cơ DC, PWM tốc độ motor/quạt công suất
• Mạch nghịch lưu (inverter), kích tải dòng lớn
• Buck/Boost DC-DC công suất, nguồn ắc quy, bảo vệ nguồn/tải
• Đóng cắt đèn LED công suất, sưởi, solenoid, relay công suất

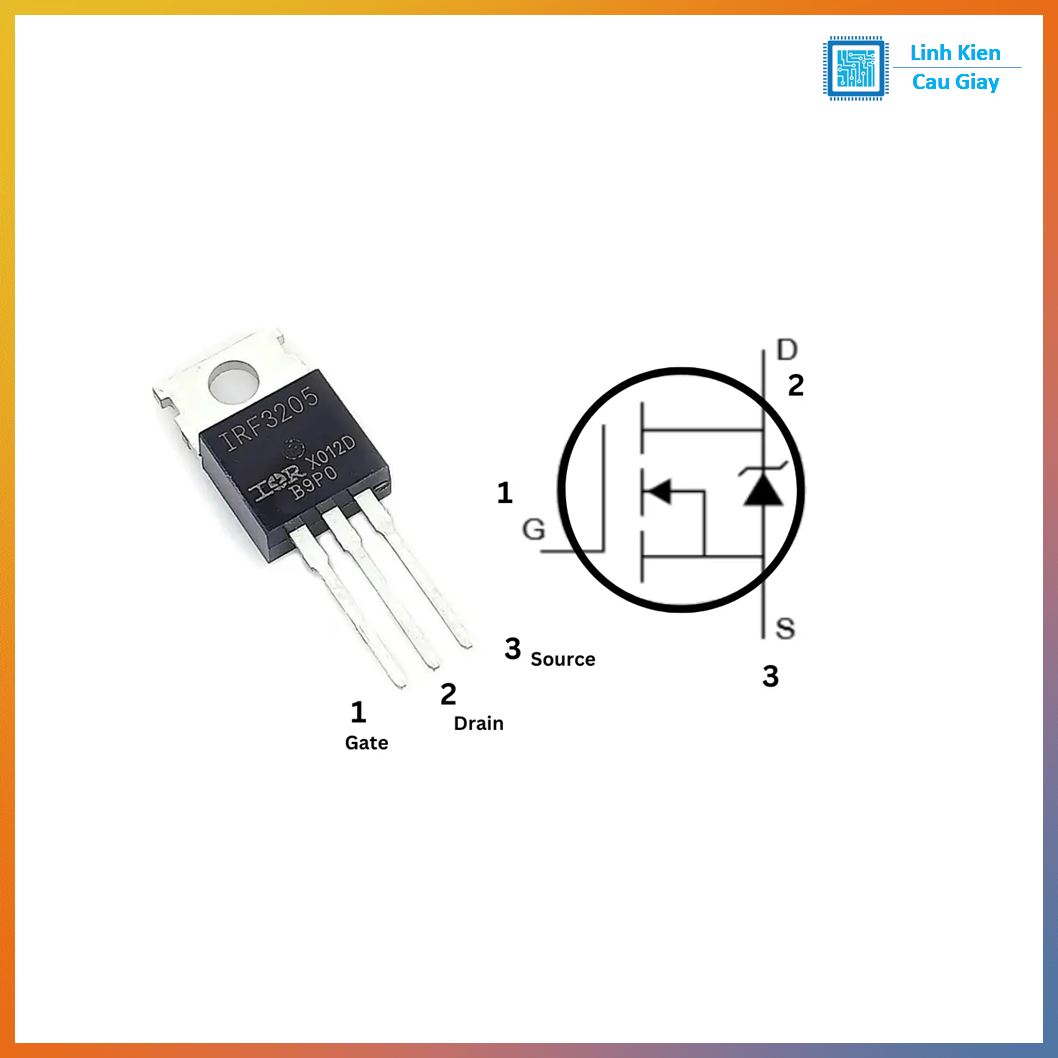

Sơ đồ chân

Nhìn mặt chữ (TO-220), thường dùng theo chuẩn:
• Chân 1: G (Gate)
• Chân 2: D (Drain)
• Chân 3: S (Source)

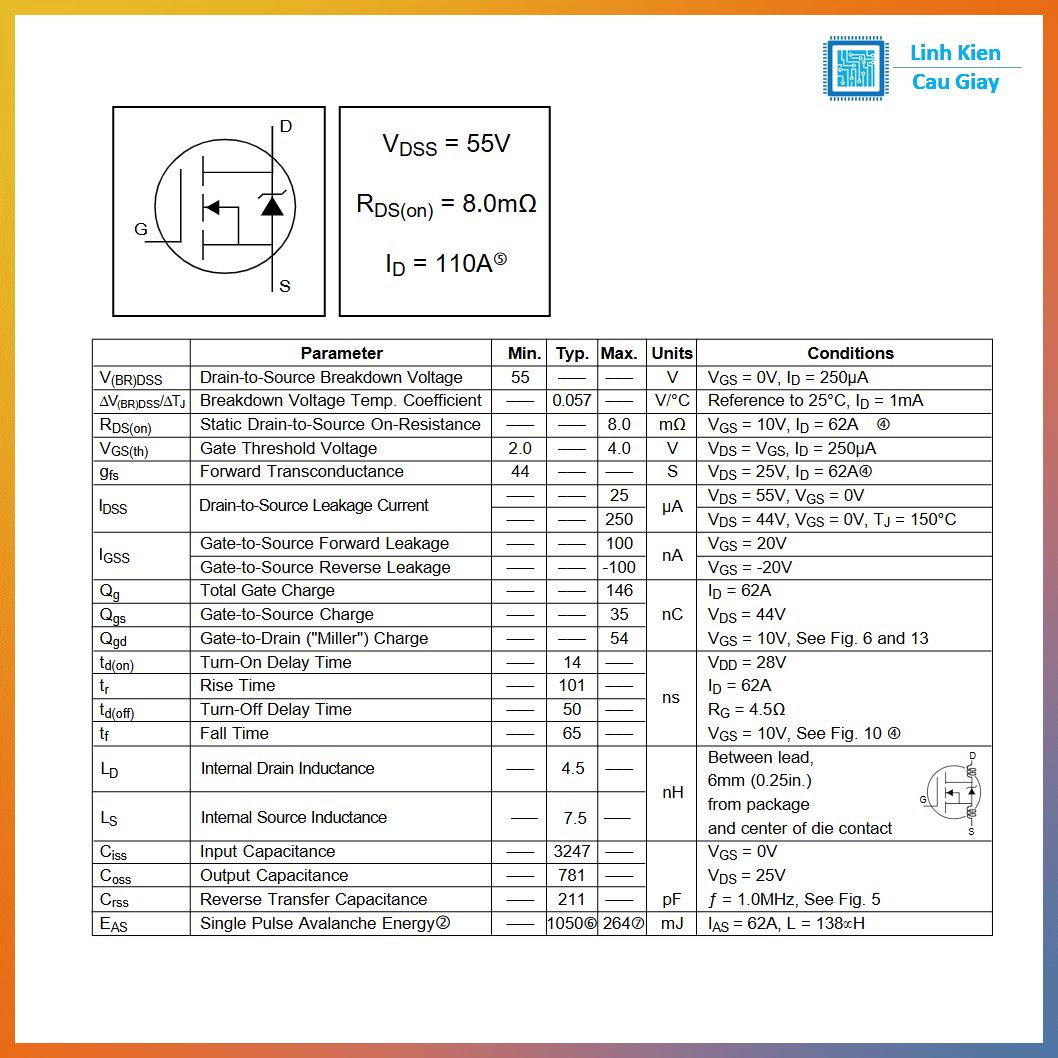

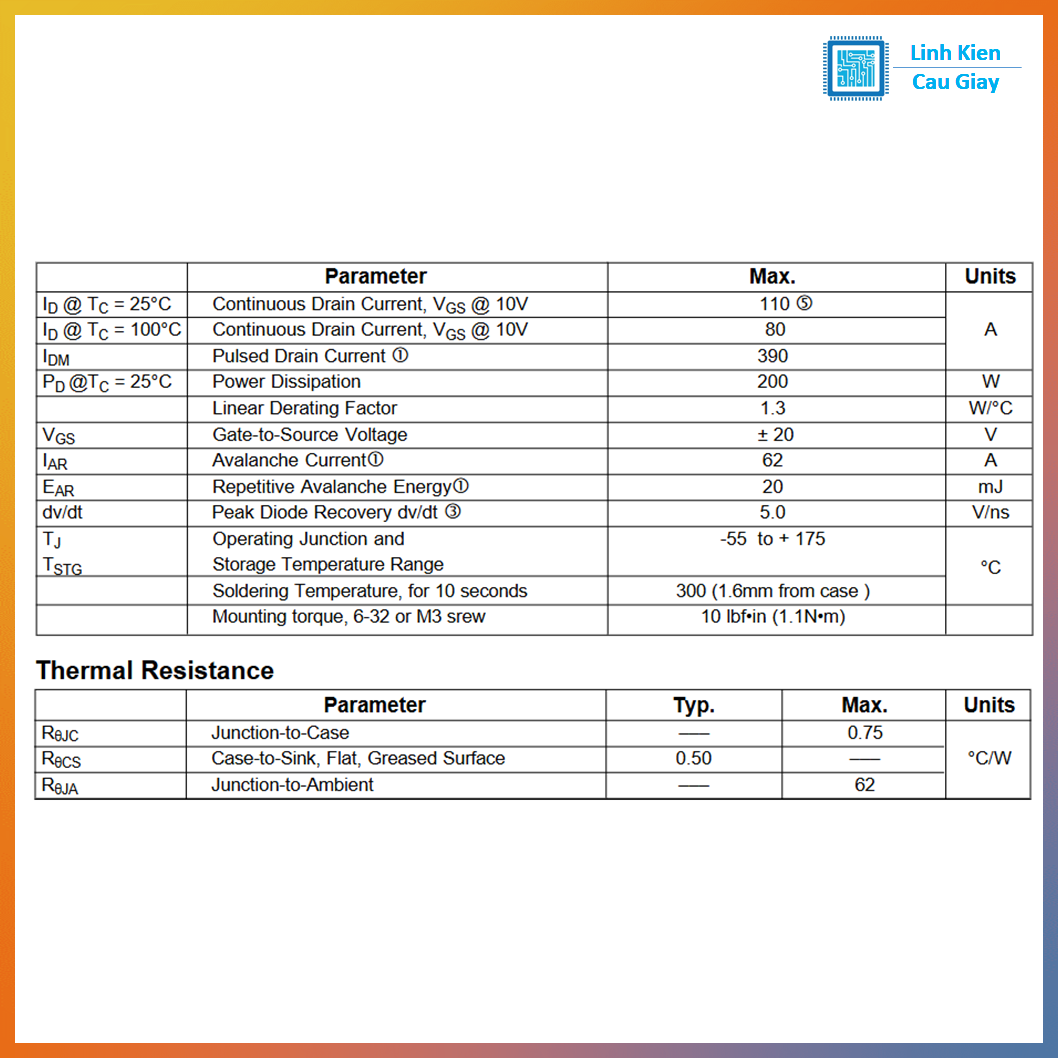

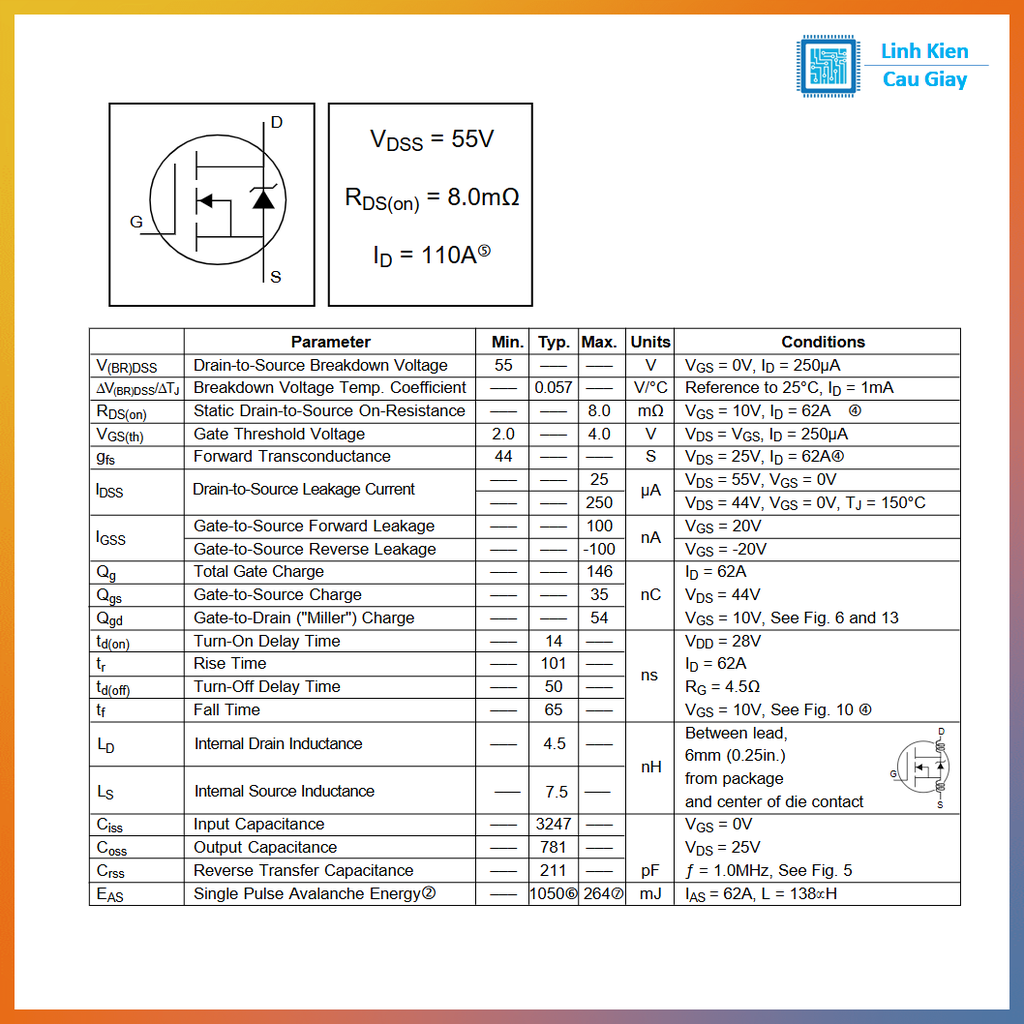

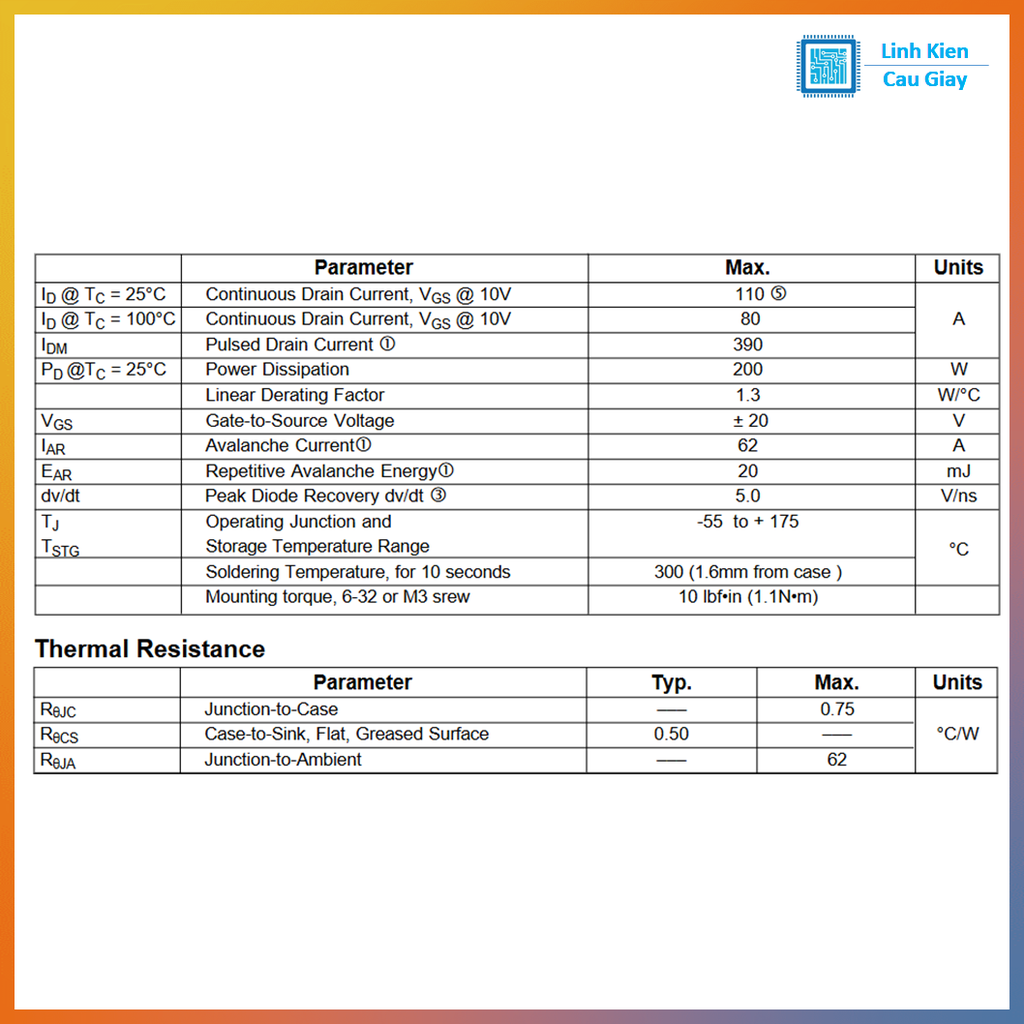

Thông số kĩ thuật

• Loại: N-channel HEXFET Power MOSFET
• Điện áp Drain-Source (VDS): 55V
• Dòng Drain liên tục (ID): 110A @TC=25°C, VGS=10V (thực tế phụ thuộc tản nhiệt; datasheet có lưu ý giới hạn theo package ~75A)
• RDS(on): tối đa 8.0mΩ @VGS=10V, ID=62A
• Điện áp Gate-Source tối đa: ±20V
• Công suất tiêu tán (PD): 200W @TC=25°C
• Ngưỡng mở cổng VGS(th): 2–4V (chỉ là “bắt đầu dẫn”, không phải mở hoàn toàn)
• Tổng điện tích cổng Qg: 146nC (ảnh hưởng tốc độ đóng cắt/driver)

Hướng dẫn sử dụng

• Để MOSFET mát và dẫn tốt, nên kích VGS ~10V (RDS(on) được đặc trưng tại 10V). • Nếu điều khiển từ MCU 3.3V/5V: nên dùng driver MOSFET (đặc biệt khi PWM nhanh/tải lớn) để giảm nóng do đóng cắt chậm (Qg khá lớn).
• Khuyến nghị mạch gate: điện trở gate 10–33Ω + điện trở kéo xuống 47–100kΩ.
• Tải cảm (motor/solenoid): cần diode flyback/snubber và layout ngắn-gọn để giảm xung nhiễu.
• Dòng lớn: ưu tiên bản đồng dày, đường mạch rộng, và gắn tản nhiệt cho TO-220.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
