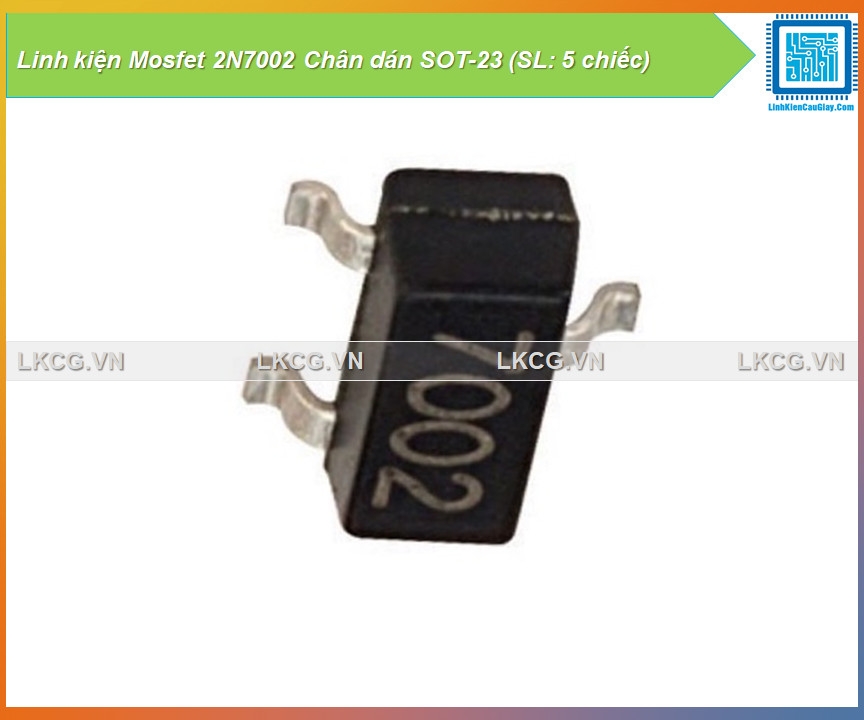

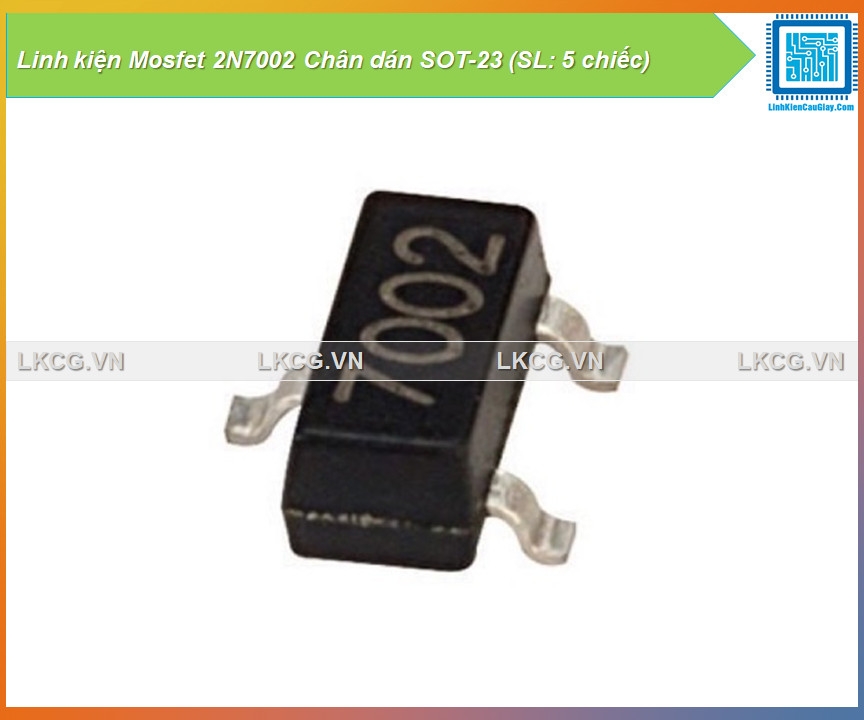

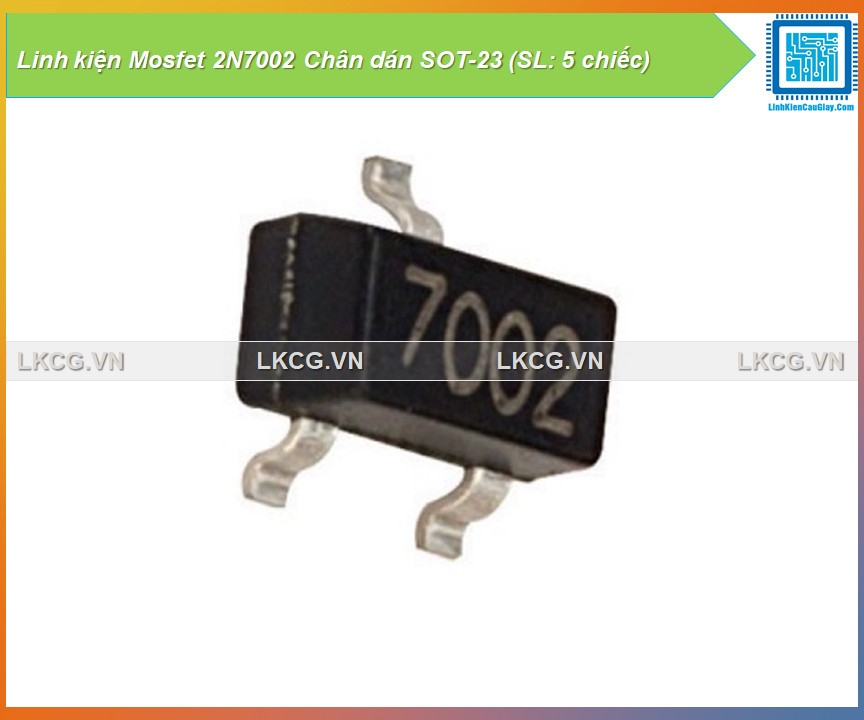

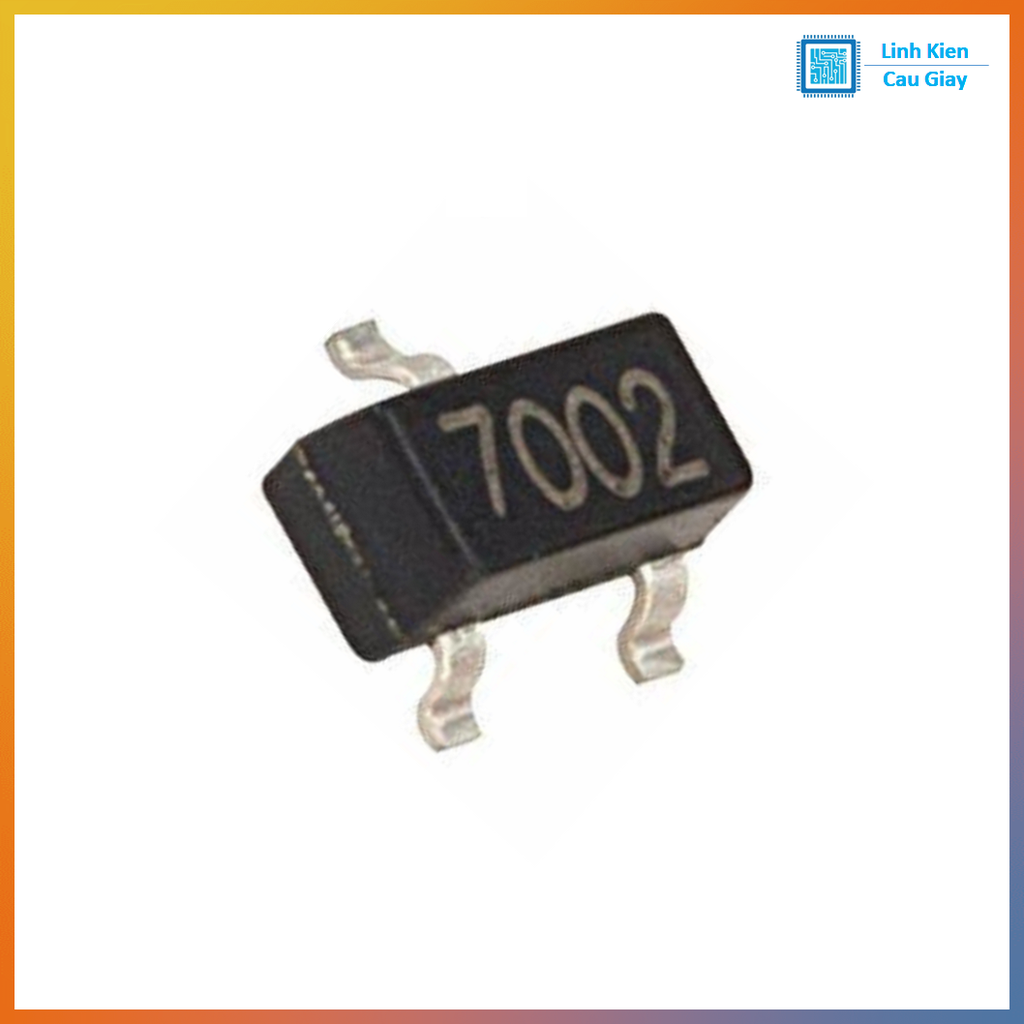

Linh kiện MOSFET 2N7002 kênh N chân dán SOT-23 (gói 5 chiếc)

Mô tả sản phẩm

MOSFET 2N7002 chân dán SOT-23 là MOSFET kênh N phổ biến dùng để đóng cắt tín hiệu, điều khiển tải nhỏ, chuyển mức logic (level shifting), tạo công tắc điện tử cho Arduino/ESP32/STM32 và các mạch điện tử dân dụng. 2N7002 dễ thay thế, giá tốt, hoạt động ổn định với tín hiệu điều khiển 3.3V/5V, phù hợp DIY – sửa chữa bo mạch. Gói 5 chiếc tiện dự phòng và thay thế nhanh.

2N7002 là MOSFET kênh N dạng dán SOT-23, chuyên dùng cho các mạch đóng cắt dòng nhỏ và xử lý tín hiệu. Linh kiện được dùng rất rộng rãi trong mạch điều khiển, mạch chuyển mức, mạch kéo xuống (low-side switch) cho LED/còi/relay mini, đồng thời phù hợp làm phần tử logic trong nhiều thiết kế điện tử.

Ứng dụng

Đóng/cắt tải nhỏ DC (LED, còi, quạt mini, relay nhỏ, motor mini)
Chuyển mức logic 3.3V ↔ 5V (I2C level shifter kiểu MOSFET)
Mạch đệm tín hiệu, tạo công tắc điện tử, kéo xuống (low-side)
Mạch bảo vệ, chống nhiễu, mạch điều khiển trong IoT/DIY
Sửa chữa bo mạch: router, đồ điện tử dân dụng, mạch sạc, mạch điều khiển

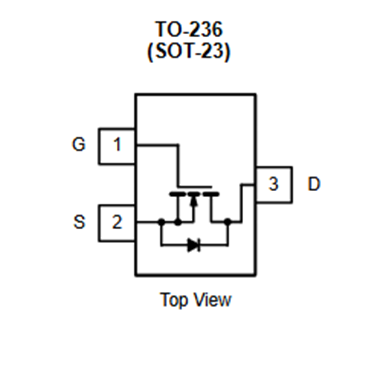

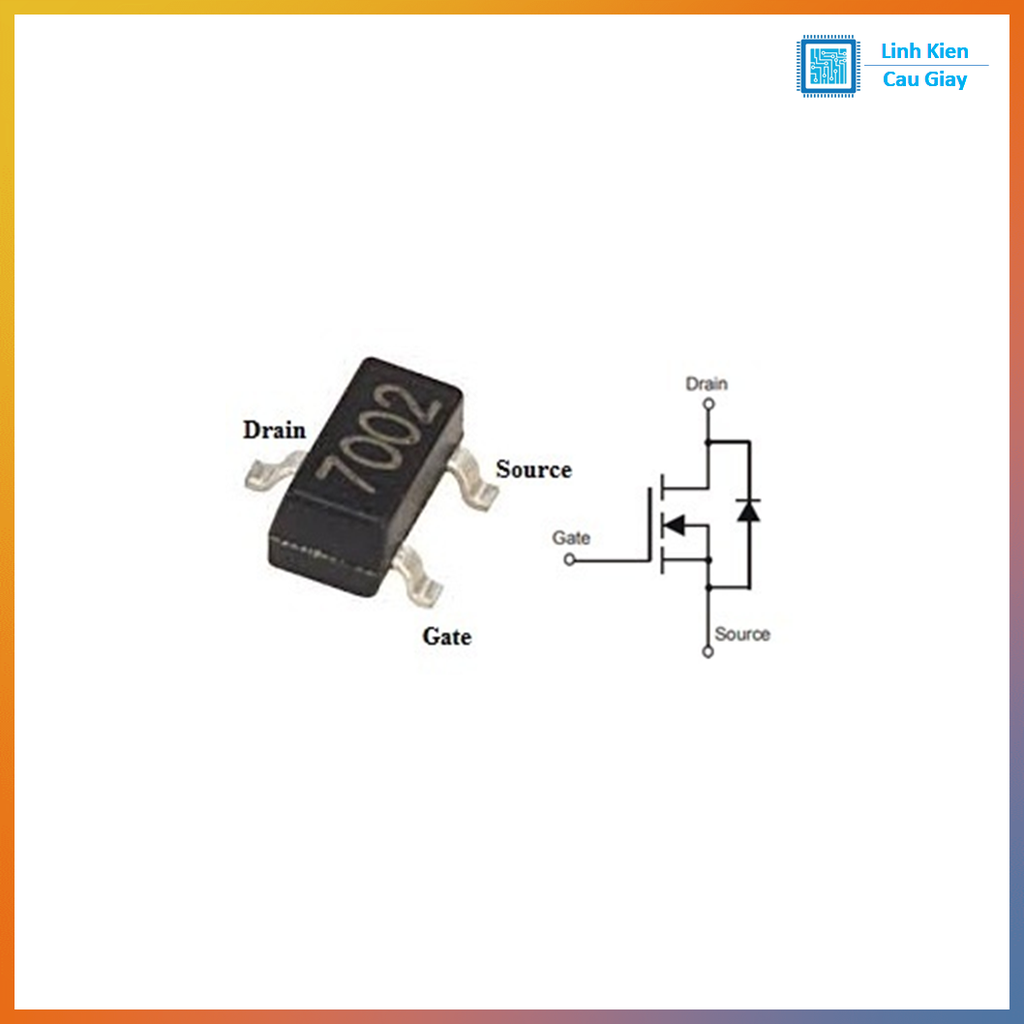

Sơ đồ chân

Chân 1: G (Gate)
Chân 2: S (Source)
Chân 3: D (Drain)

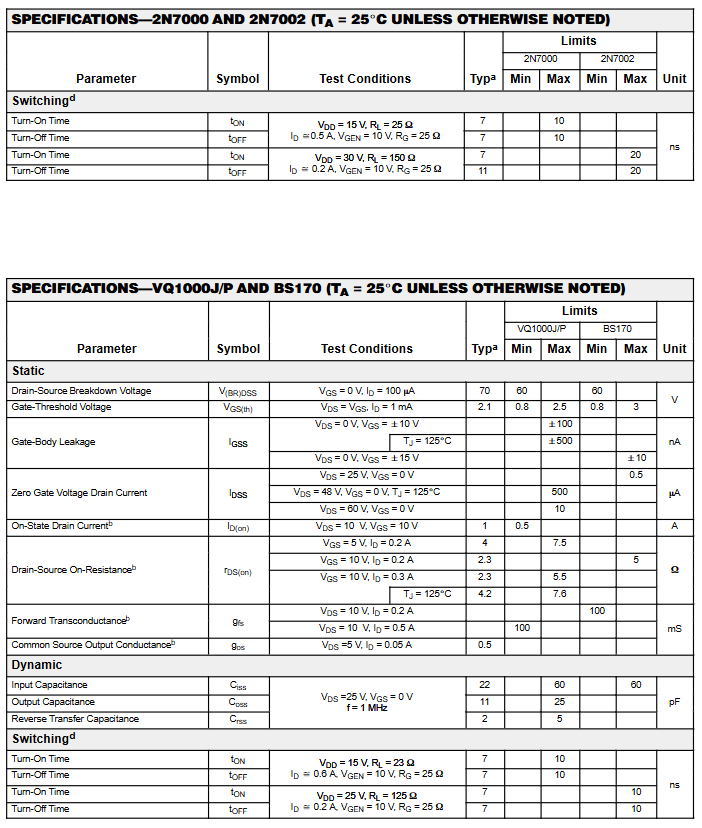

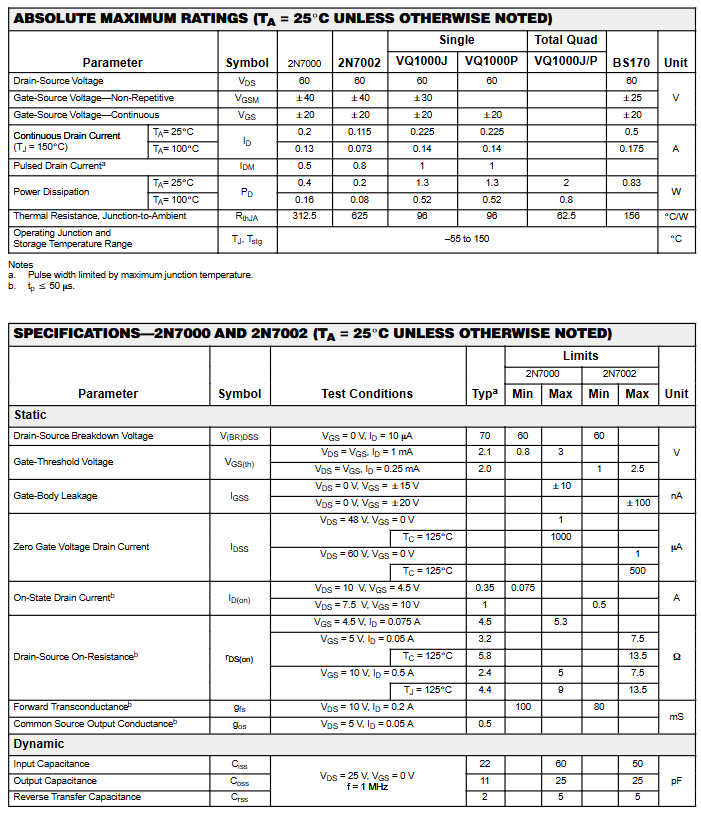

Thông số kĩ thuật

Loại: MOSFET kênh N (Enhancement)
Đóng gói: SOT-23 (SMD)
Điện áp chịu đựng VDS: thường 60V (tùy hãng)
Dòng ID: phù hợp dòng nhỏ (phụ thuộc tản nhiệt/PCB)
Điện áp kích VGS(th): thấp, phù hợp điều khiển logic
Ứng dụng chính: chuyển mạch tín hiệu/tải nhỏ, level shifting

Hướng dẫn sử dụng

Đóng cắt tải kiểu low-side: Source về GND, Drain nối về tải, đầu kia tải lên V+
Gate điều khiển từ MCU qua R 47–220Ω; thêm R kéo xuống 47k–200k để tránh trôi Gate
Với tải cảm (relay/motor): gắn diode dập ngược song song cuộn dây
Chuyển mức I2C: dùng đúng sơ đồ level-shifter MOSFET + điện trở kéo lên hai phía

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
