Module hạ áp mini MP1584EN – DC-DC Buck Converter 3A điều chỉnh (ADJ)

Mô tả sản phẩm

Mạch giảm áp sử dụng IC MP1584EN, dòng tối đa 3A, thiết kế mini nhỏ gọn, hiệu suất cao. Điện áp đầu ra điều chỉnh linh hoạt 0.8V – 20V từ nguồn vào 4.5V – 28V, phù hợp cho Arduino, ESP32, STM32, Raspberry Pi, IoT, robot và các dự án DIY.

Module MP1584EN là DC-DC Buck Converter (hạ áp) với thiết kế siêu nhỏ gọn so với LM2596 hay XL4015.
Có khả năng điều chỉnh điện áp đầu ra bằng biến trở tinh chỉnh, dòng tải ổn định tới 2A, phù hợp tích hợp vào các mạch nhỏ, robot, thiết bị IoT.

Ứng dụng

• Hạ áp pin/ắc quy 12V xuống 5V hoặc 3.3V cho Arduino, ESP32, STM32.

• Cấp nguồn cho cảm biến, module RF, thiết bị IoT.

• Sạc pin lithium, mạch nguồn robot, DIY.

• Ứng dụng trong các thiết bị nhúng, nguồn phụ trợ mini.

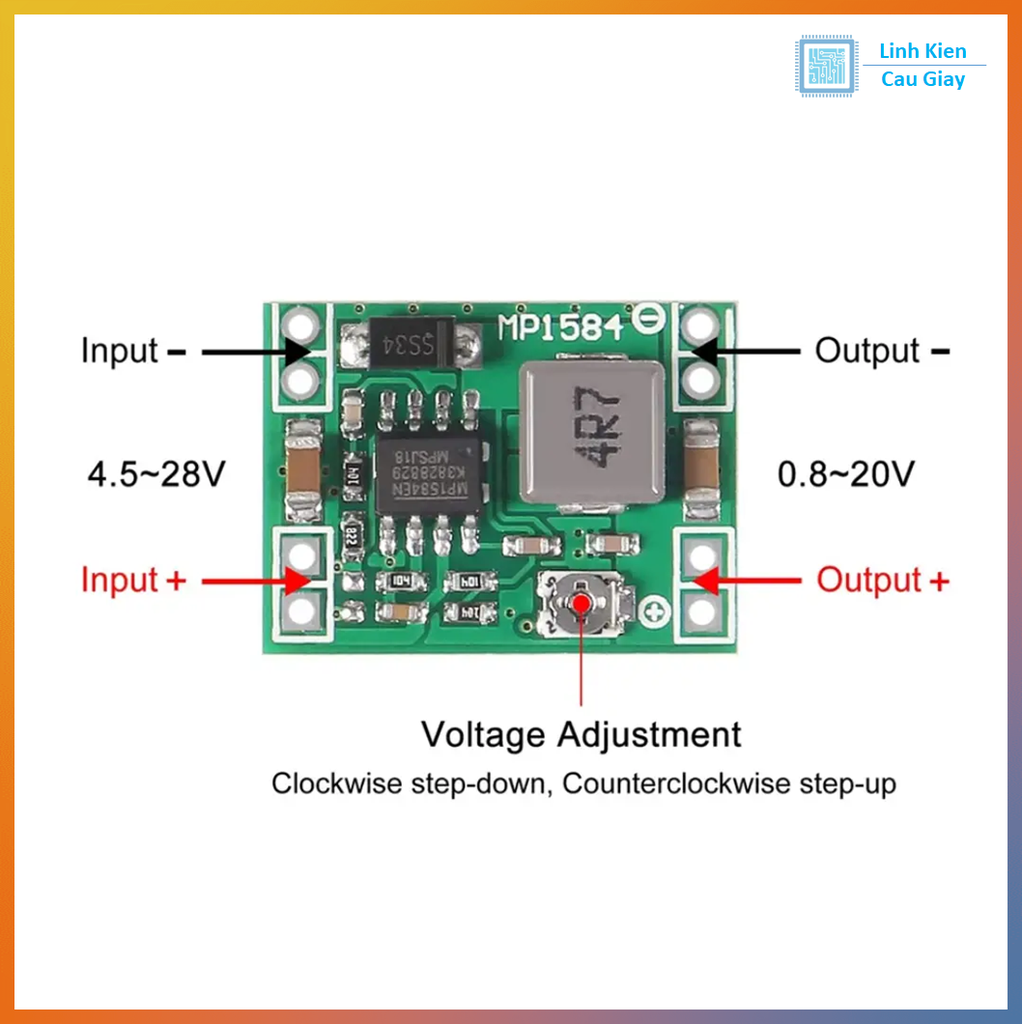

Sơ đồ chân

• IN+ / IN-: đầu vào DC (4.5V – 28V).

• OUT+ / OUT-: đầu ra DC (0.8V – 20V, điều chỉnh được).

Thông số kĩ thuật

• IC chính: MP1584EN (Buck Converter).

• Điện áp đầu vào: 4.5V – 28V DC.

• Điện áp đầu ra: 0.8V – 20V DC (điều chỉnh).

• Dòng tải tối đa: 3A (ổn định 2A, cần tản nhiệt khi >2A).

• Công suất tối đa: ~20W.

• Hiệu suất: 92% (tùy tải và điện áp).

• Tần số chuyển mạch: 1.5MHz (giúp module nhỏ gọn).

• Kích thước: ~ 22mm x 17mm x 4mm.

Hướng dẫn sử dụng

• Cấp nguồn DC vào IN+ / IN- (4.5V – 28V).

• Dùng tua vít vặn biến trở để chỉnh điện áp mong muốn.

• Lấy nguồn ra tại OUT+ / OUT-.

• Khi tải dòng lớn (>2A) nên gắn thêm tản nhiệt.

• Không sử dụng vượt quá dải điện áp hoặc công suất cho phép.

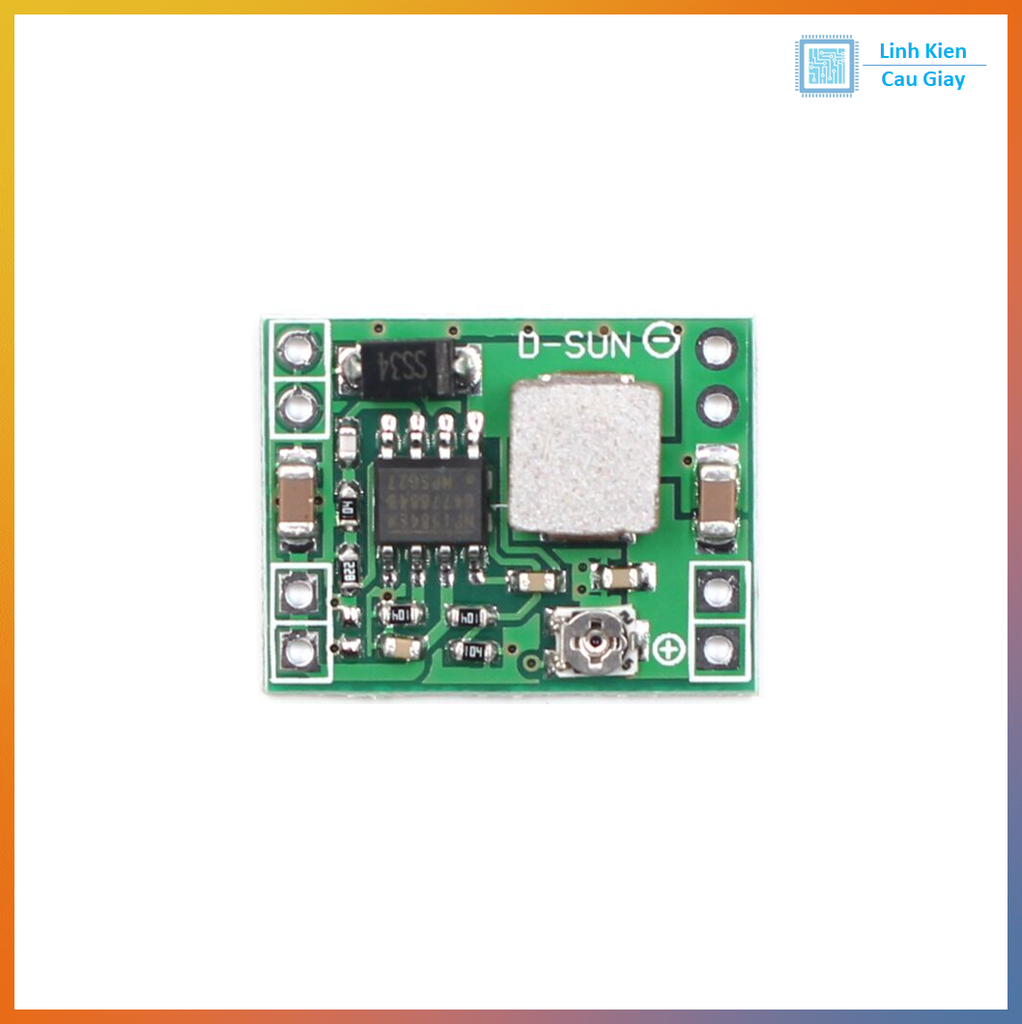

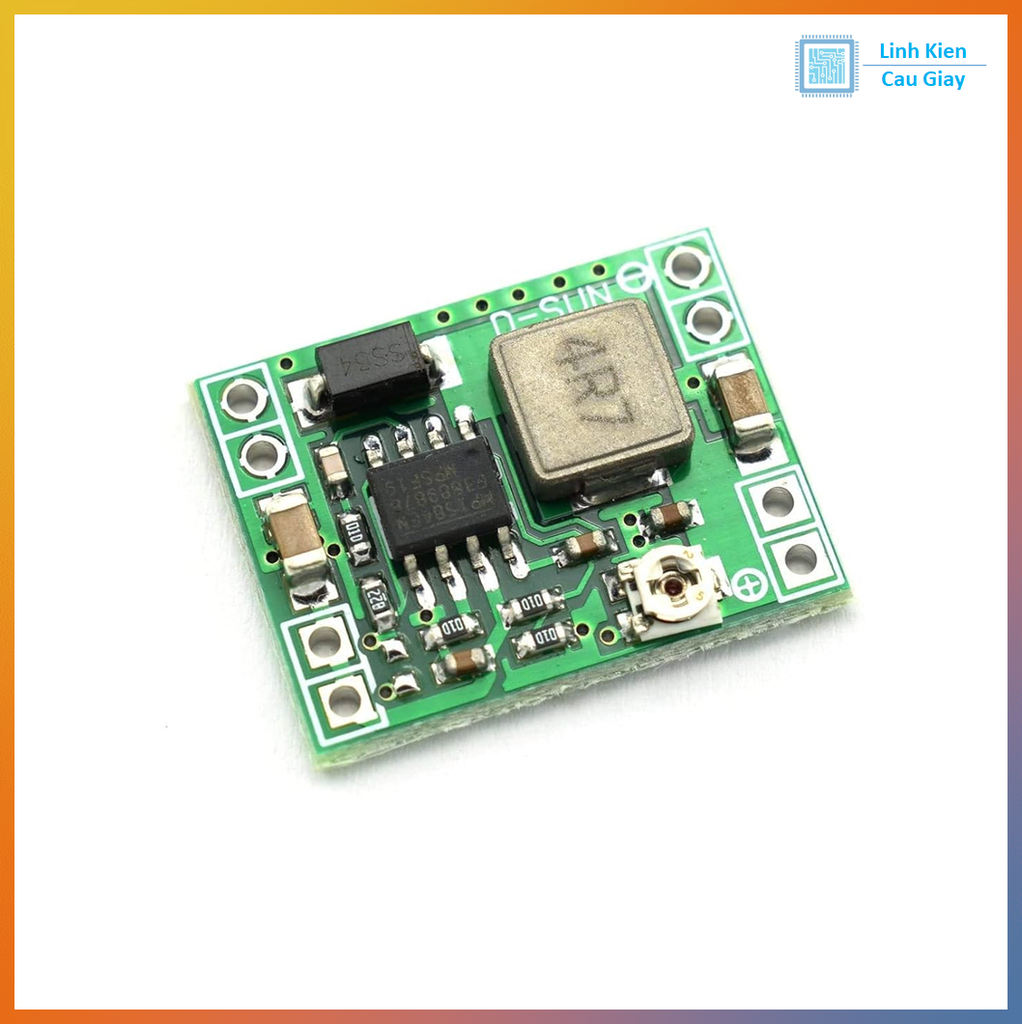

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
